阿里云 ACK One 新特性:多集群网关,帮您快速构建同城容灾系统

原创
2023/12/19 16:58
阅读数 6

近日,阿里云分布式云容器平台 ACK One[1]发布“多集群网关”[2](ACK One Multi-cluster Gateways)新特性,这是 ACK One 面向多云、多集群场景提供的云原生网关,用于对多集群南北向流量进行统一管理。

基于 ACK One 多集群网关可以快速构建多集群应用的同城容灾系统,帮助企业以更简单、高效的方式为应用数据的连续性和可用性提供保障。

为什么需要同城容灾

由于故障的多样性和不确定性,在一些极端情况下(如发生断网断电、火灾、地震等),需要保证应用和数据的高可用,因此需要容灾方案,目前云上容灾主要分为三类:

1. 同城跨 AZ 容灾

2. 跨地域容灾

3. 两地三中心

同城容灾包含多活和主备,同城中心之间物理距离较近,网络延迟低,可防范 AZ 级别性质的灾难损害(如火灾、发生断网断电等);跨地域容灾则网络延迟相对较高,但可防范地域性质的灾难损害(如地震、水灾等);两地三中心则将同城双中心和跨 Region 灾备结合起来,兼具了二者优点,适用于应用与数据连续性和可用性要求高的场景。而从实际情况考虑,同城容灾相比于跨地域容灾,在数据容灾方面容易实现得多,所以同城容灾仍然具有非常重要的意义。

现有同城容灾方案及问题

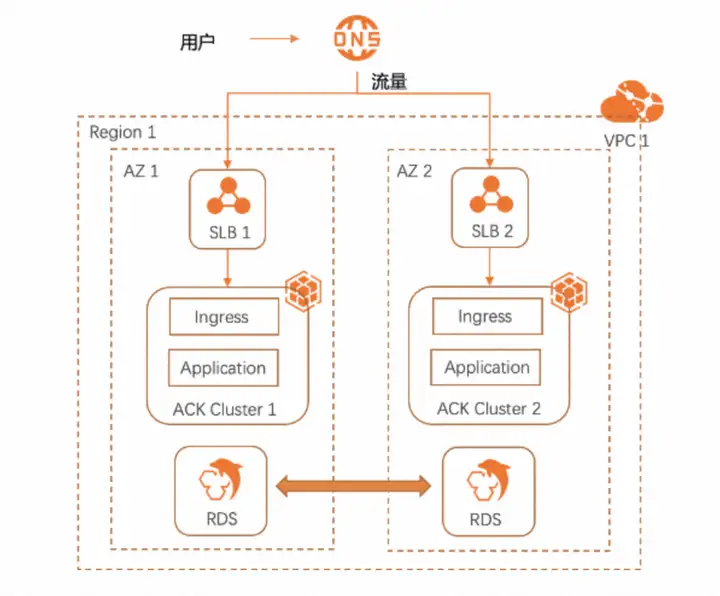

在 K8s 集群中的应用,现有的同城多可用区/多集群容灾的方案,基本都是基于 DNS 和多个 Ingres Controller 来实现,一般架构图如下所示:

虽然在 DNS 与 SLB 之间可以增加类似于全局流量管理(GTM)等一些网关功能类产品,来支持用户就近接入、高并发负载均衡、健康检查与故障切换等能力,完善容灾方案,但现有的基于 DNS 的容灾方案仍具有一些问题:

1. 基于 DNS 的方案,无法支持七层路由转发;

2. 基于 DNS 的方案在 IP 切换时候,通常会有 Client 端缓存而造成服务短暂不可用,用户体验有所影响;

3. 基于 DNS 的方案通常需要多个 LB(每个集群/可用区一个),并且需要在每个集群中都安装 Ingress Controller 和创建 Ingress 对象,管理和费用成本较高。

基于 ACK One 多集群网关实现的同城容灾方案

什么是 ACK One 多集群网关

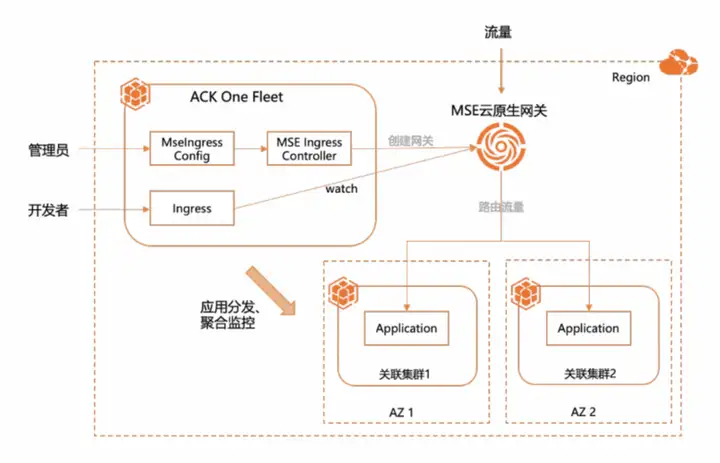

多集群网关由 ACK One Fleet 通过集成 MSE 云原生网关[3]来实现,并使用 Ingress API 来管理多集群南北向流量,可以帮您管理七层流量,并进一步实现同城自动容灾、基于 Header 的灰度发布验证、基于副本数和权重的流量负载均衡等多集群应用相关的所需能力。

此外,多集群网关是地域级别的,所有操作都仅需在 ACK One Fleet 实例中操作(创建网关、Ingress 资源等),无需在每个 ACK 集群中都安装 Ingress Controller 和创建 Ingress 资源,提供地域级全局流量管理能力的同时,也减少了多集群管理的成本。

关于 MSE Ingress 与 MSE 云原生网关

MSE Ingress[4]是在 MSE 云原生网关之上提供更为强大的 Ingress 流量管理方式,兼容 Nginx Ingress 以及 50 多个 Nginx Ingress 的注解,覆盖 90% 以上的 Nginx Ingress 业务场景,支持多服务版本同时灰度发布、灵活的服务治理能力以及全方位的安全防护保障,能够满足大规模云原生分布式应用的流量治理诉求。其支持的 Annotation 详见 MSE Ingress 支持的 Annotation[5]

在 ACK One Fleet 中,管理员可以通过 kubectl 创建 MseIngressConfig 资源来创建出 MSE 云原生网关,由其来管理多集群流量,并创建 Ingress 资源来管理流量路由。

Kubernetes 服务的流量管理概述

在 Kubernetes 的流量管理领域,Ingress Controller 是非常重要的方案,Ingress Controller 作为一个专门的 4 层和 7 层代理,用来管理南北向流量:将流量导入 K8s 集群,到达 services,再导出。

Kubernetes Ingress API[6]主要目标就是使用简单的、声明式的 API 来代理集群中服务,其在 Kubernetes 1.2 就已 Beta,有非常多的厂商支持 Ingress,并扩展了非常多的功能,使用也很广泛,所以使用 Ingress API 的学习成本较低。

值得一提的是,Kuberentes Gateway API[7]相比于 Ingress,提供了更通用的代理 API,支持更多协议,可实现更多的能力,MSE 在后续提供对 Gateway API 的支持,满足用户复杂的流量管理诉求。

综合各方面考虑,ACK One 当前选择以 Ingress API 的方式来支持多集群的南北向流量管理。

基于 ACK One 多集群网关实现的同城容灾方案

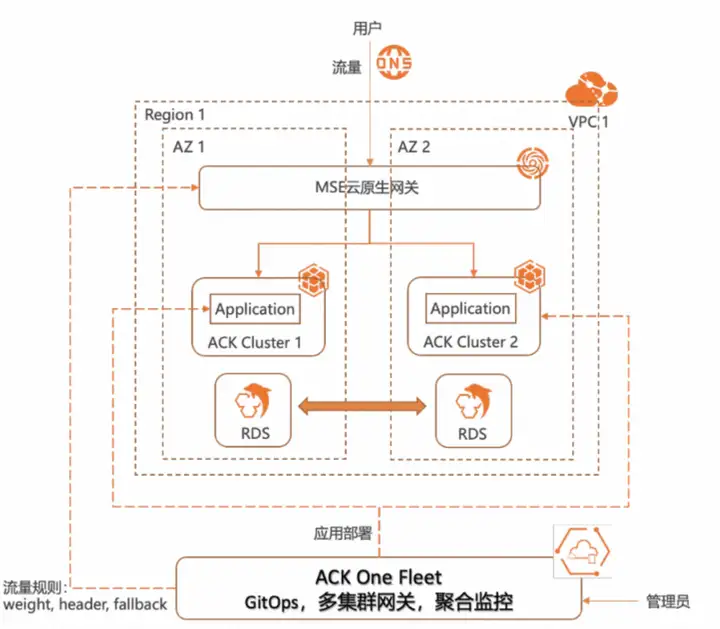

基于 ACK One 多集群网关可以快速构建多集群应用的同城容灾系统,包括同城多活容灾和同城主备容灾。整体架构如下:

  • 一个地域两个不同可用区(AZ 1 和 AZ 2),各创建一个 ACK 集群(Cluster 1 和 Cluster 2)
  • 在 ACK One Fleet 中通过 MseIngressConfig 资源在 Fleet 所在地域、所在 VPC 创建出 MSE 网关
  • 通过 ACK One GitOps 将应用分发到多集群中(已创建的 Cluster 1 和 Cluster 2 集群)
  • 在 Fleet 中通过创建 Ingress 来设置流量规则,支持跨多个 ACK 集群的以下能力:
  • HTTP routing:七层路由转发§ 如 header-based 路由:基于 header 将流量路由到指定集群、基于 header 的灰度验证
  • traffic splitting:根据权重路由流量、A/B 测试、蓝绿部署、金丝雀发布等
  • health-based 自动平滑容灾:流量在多集群/多可用区自动平滑容灾。某个集群或者集群内某个副本 unhealthy 后,流量会被自动平滑地路由到另一个集群或者其他健康的副本
  • traffic mirroring、基于副本数负载均衡流量等

方案优势

由以上架构,我们可以知道,基于 ACK One 多集群网关的容灾方案,相比于基于 DNS 流量分发的容灾方案具有以下优势:

  • 基于 DNS 流量分发的容灾方案需要多个 LB IP(每个集群 1 个),而基于多集群网关的容灾方案在地域级别仅需要 1 个 LB IP,且默认提供同地域多可用区的高可用性。
  • 基于多集群网关的容灾支持七层路由转发能力,而基于 DNS 流量分发的容灾不支持七层路由转发。
  • 基于 DNS 流量分发的容灾方案在 IP 切换时,通常会有客户端缓存而造成服务短暂不可用,而基于多集群网关的容灾方案则可以平滑地将流量 Fallback 到另一个集群的服务后端。
  • 多集群网关是地域级别的,所以所有操作都仅需在 Fleet 实例中操作(创建网关、Ingress 资源等),无需在每个 ACK 集群中都安装 Ingress Controller 和创建 Ingress 资源,在提供地域级全局流量管理能力的同时,减少多集群管理成本。

基于多集群网关的同城多活容灾

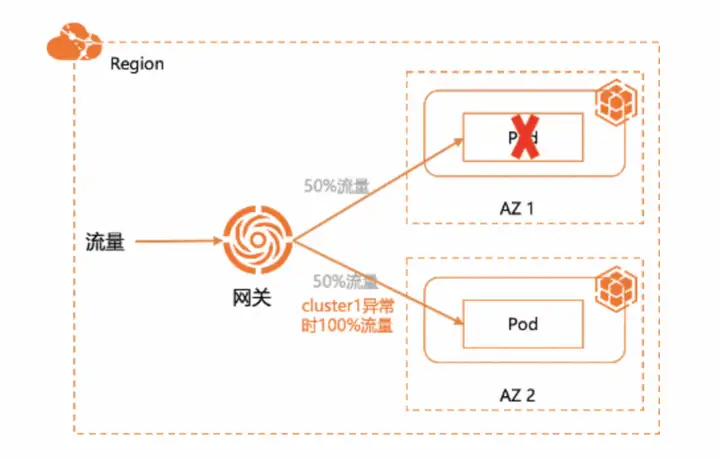

基于多集群网关的同城多活容灾如下图所示:

  • 在 cluster1 与 cluster2 中存在同名服务(K8s service 的 name 和 namespace 一致),且副本数为 1:1
  • 网关会将流量按照 1:1 的比例路由到 cluster1 和 cluster2 中
  • 当 cluster1 异常时(如副本数变为 0),cluster1 的 50% 流量会被自动迁移到 cluster2,此时 100% 流量会被路由到 cluster2

基于多集群网关的同城主备容灾

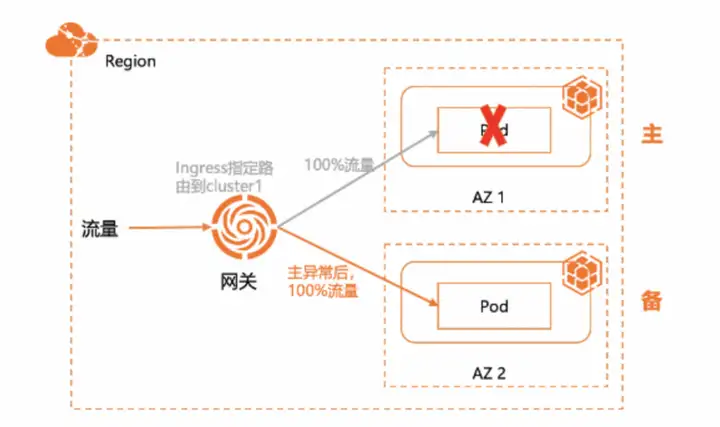

基于多集群网关的同城主备容灾如下图所示:

  • 在 AZ 1 cluster1 与 AZ 2 cluster2 中存在同名服务(K8s service 的 name 和 namespace 一致)
  • 服务以 cluster1 为主,cluster2 为备,默认只有主提供服务,100% 流量会路由到 cluster1
  • 当主异常以后,100% 流量会被自动平滑地路由到备(AZ 2 的 cluster2)

总结

ACK One多集群网关提供了强大的能力,与此同时,结合 ACK One GitOps[8]的应用多集群分发和持续部署能力,可以帮您快速、低成本地构建对多集群应用平滑容灾的同城容灾系统。更多详情可以查看基于多集群网关实现同城容灾[9]和多集群网关概述[10]
