DSS在蔚来汽车的实践

原创
05/01 10:30
阅读数 1.6K


【我与WeDataSphere的故事】征文大赛获奖文章分享(三)

作者简介|PROFILE

张旭东

蔚来汽车 资深软件开发工程师

曾在雅虎北研、猎豹移动担任软件开发工程师。参与过新闻推荐、商业广告等业务系统开发。17年至今,在蔚来汽车从事数据平台和数据仓库相关研发工作。

01  背景


蔚来汽车的数据平台Insight,经过三年多的发展,已经有了比较完善的各个组件和工具,可以完成数据采集、处理、分析、生成中间表,生成指标,形成报表,元信息管理、权限管理(Crystal)等等。很多人会疑问,为什么需要单独做一个一站式数据应用交互管理平台?
原因有以下几点:
  1. 能够提高用户的开发效率。目前数据平台的用户在进行业务开发、数据查询,要分别进入不同的组件进行操作,使用感觉上是比较割裂的,比如:查询元数据的时候,使用自研的Crystal工具;做数据分析时候,使用Zeppelin交互式查询平台;进行任务调度的时候,使用Airflow或者Oozie上去配置;下载HDFS上的数据的时候,需要使用hue去下载。因此我们认为,如果能有一个统一的一站式数据开发、分析、可视化的平台,可以降低用户使用Insight数据平台的成本,并起到一定的在内部推广Insight的作用。
  2. 能够将用户的所有脚本都管控起来,之后就可以通过代码扫描来监控代码质量,落实业务规范,以及合理化资源的使用情况等,甚至可以通过对脚本进行限制或者改写,来避免一些不合理的集群使用方式。
在今年下半年,经过一段时间的一站式数据应用交互管理平台的技术调研选型,我们最终确定以微众银行开源的DataSphere Studio作为Insight的一站式数据应用交互管理平台,并根据公司业务需要进行一些定制开发。

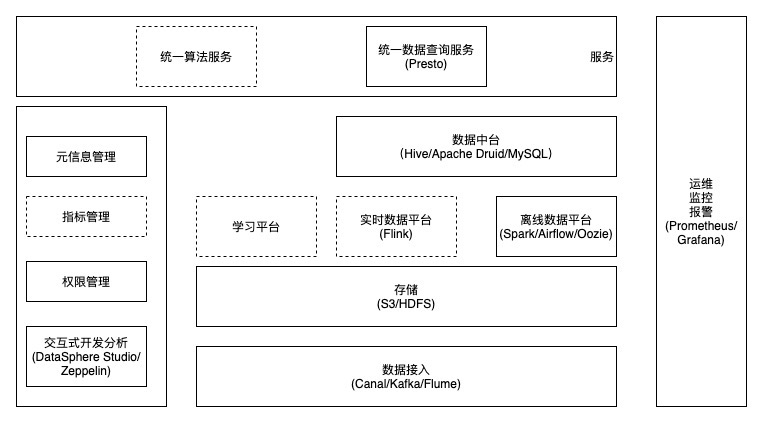

下图展示了目前Insight数据平台架构和DSS在其中的定位:

02 DSS和Airflow的结合


由于公司已经较大范围了使用了Airflow作为数据平台任务调度工具,但是DataSphere Studio目前只支持Azkaban的调度工具,尚未适配支持Airflow。

因次我们进行了一些二次开发,将DSS和Airflow初步结合了起来。修改的地方仅在DSS一个repo中,已经向社区提交了Pull request:https://github.com/WeBankFinTech/DataSphereStudio/pull/241/files

运行截图如下:

我们主要做了以下工作:
  1. 参照DSS已有调度模块dss-azkaban-scheduler-appjoint,开发了一个新的模块:dss-airflow-scheduler-appjoint。
  2. 参照plugins中azkaban的插件linkis-jobtype,开发了一个airflow worker上的运行client:linkis-airflow-client。
DSS和Airflow交互的总体架构图如图所示:

模块位置如下图所示:

2.1. dss-airflow-scheduler-appjoint

该模块主体也是一个SchedulerAppJoint类的实现,和dss-azkaban-scheduler-appjoint是替代关系。由于Airflow中没有project的概念,为了保留dss中project的概念,该模块实现方式如下:
  1. 发布一个project时候,将这个project中的每个flow都生成一个airflow的DAG的py文件,通过airflow的Restful API发布到Airflow中。这里做了一个优化,我们在提交前,会先从Airflow中获取Project下所有flow对应的DAG文件,筛选出变化的DAG文件进行发布。
  2. 删除一个project时候,将这个project中的每个flow对应的airflow的DAG的py,都通过Airflow的Restful API从Airflow中删除
  3. 删除单个flow的时候,需要通过Airflow的Restful API将flow对应的Airflow的dag删除
  4. 权限上,支持Airflow的LDAP和RBAC两种认证方式

2.2. linkis-airflow-client

  1. 对于Airflow一个Dag中的每个node,执行时候都调用linkis airflow client,它负责连接到linkis gateway中去执行具体任务(执行spark sql/datachecker等等),并获得gateway返回的任务日志进行输出。
  2. linkis airflow client是一个java进程,在Airflow的dag节点中,通过bash_operator进行调用。
  3. client的jar包需要提前部署在airflow的所有worker节点的相同路径中。

2.3. airflow-rest-api-plugin的扩展

通过API方式Airflow进行交互,有两种方式:(1)Github上的第三方开源Restful API实现,见 https://github.com/teamclairvoyant/airflow-rest-api-plugin (2)使用Airflow官方提供的实验性的Restful API: https://airflow.apache.org/docs/1.10.3/api.html 。经过调研,我们发现上述两种方式都缺少一些DSS和Airflow中所需要的Restful功能。考虑到第三方开源实现的代码。理解起来容易且便于扩展(比如一些Restful API本质上是去Airflow机器上执行文件系统操作,或者是调用Airflow的cli命令),因此在第三方开源实现上进行了一些扩展,加入一些新的功能,比如:
  1. 删除某个DAG文件
  2. 删除某个DAG在Airflow上的元信息
  3. 获得一个DAG文件的内容(base64编码)
  4. 获取某个DAG在某一次运行实例的日志
具体的扩展实现可以参考: https://github.com/sparklezzz/airflow-rest-api-plugin/blob/master/plugins/rest_api_plugin.py

2.4. 可以改进的地方

  1. schedulis是针对azkaban定制的,这部分没有做修改,所以只是直接指向airflow的web首页,当做一个内嵌的iframe使用,不带查看project的功能。如果需要,可以考虑使用Airflow的Restful API,开发一个简单的airflow日志查询和任务控制页面。
  2. linkis-airflow-client,目前配置的单个java进程实例内存占用限制在64MB,但多了的话还是会给airflow worker节点造成一定内存压力。可以考虑实现一个单进程的java服务,负责从各个linkis/dss服务获取任务运行日志,在airflow节点上常驻;一个DSS的Airflow任务开始调度时候,airflow woker和该java守护进程交互,从java守护进程中拉取linkis/dss的任务运行日志。
  3. dss-airflow-scheduler-appjoint和dss-azkaban-scheduler-appjoint是互斥的。

03 Linkis对Yarn Cluster,Kerboros的支持

3.1. 对Kerberos的支持

我们使用CDH 5.15版本, 其上的Hive、HDFS、Yarn都启用了Kerberos认证,并且CDH使用Sentry做Hive和HDFS的权限管理。
为了适配这种环境, 我们对Linkis相关模块进行修改,统一使用Hadoop的proxy user机制以DSS用户的身份来访问文件系统和提交Spark Job,这样不再需要给每个用户生成keytab。
由此,可以把用户由Linkis产生的私有数据都放在HDFS上,通过proxy user机制实现更方便的权限控制。

3.2. 对Yarn Cluster模式的支持

3.2.1. engine生命周期管理

在client模式下,engine本质上在使用端口号作为'id'。这一套机制的合理性建立在所有engine都和engine manager在同一台机器的前提下。
engine manager会使用当前机器的可用的端口作为engine的port,但是当engine位于另一台服务器上的时候,比如在spark的yarn cluster模式下,这个port不一定可用, 而且不同的engine实例的port可能是相同的。这就给engine的生命周期管理带来了一些问题。
我们对Linkis进行了改造:
  1. 使用一个单独的id来标识engine
  2. engine自己寻找本地可用端口
  3. engine在Eureka上注册元数据,以使得engine manager可以识别自己管理的engine
  4. 使用Yarn客户端来kill掉engine。

3.2.2. 部署

  1. 通过proxy user机制,以DSS用户的身份提交Spark程序和申请资源。
  2. 将Spark engine对Linkis的相关依赖打成一个jar包,并且shade掉与CDH自带版本相冲突的Guava库。

04 CICD落地实践


4.1. 问题

Linkis 和 DSS 这两个项目中包含大量的 maven module,我们内部用到了 11 个 Linkis module 和 8 个 DSS module。每个 module 对应一个 Spring 服务。虽然官方提供了安装和启动脚本,但是这两个脚本是面向整个项目的,不够灵活,也不够便捷。特别是我们对 Linkis 和 DSS 进行二次开发和测试的时候,如果只改了某个 module 的一部分代码,如何快速的部署并且测试改动的效果?如果采用官方的脚本,需要对整个项目的所有module编译并打包,然后部署,效率非常低。

4.2. 方案

为了解决上述问题,我们设计了一个 module 级别 CICD 的流程,方便开发高效测试和部署代码。具体流程是:开发本地修改代码 -> GitLab -> Jenkins -> 服务器。

4.3. 实现

我们梳理了 Linkis 和 DSS 两个项目的 module,参考了官方的部署和启动脚本,将每个 module 编译、打包、部署、根据环境下发配置参数和启动步骤进行拆分,通过脚本实现了 module 级别的自动化部署。

4.4. 效果

4.5. 待解决的问题

  1. module之间也有依赖关系,有时候修改一处代码,可能需要部署多个 module,还无法做到智能化。
  2. module级别k8s部署

05 未来计划



后续我们对DSS有以下的二次开发计划:
  1. 前端页面的定制化改造,以适配公司业务分析人员的特定需要
  2. 更加便捷的script的版本管理功能
  3. 二进制数据结果下载功能
同时未来也会把一些较为通用的有价值的Feature贡献回社区,希望其他使用DSS的公司和个人能够从中受益。
