源码解读Dubbo分层设计思想

I作者：vivo互联网服务器团队-Wang Genfu

一、Dubbo分层整体设计概述

我们先从下图开始简单介绍Dubbo分层设计概念：

（引用自Duboo开发指南-框架设计文档）

如图描述Dubbo实现的RPC整体分10层：service、config、proxy、registry、cluster、monitor、protocol、exchange、transport、serialize。

service：使用方定义的接口和实现类；
config：负责解析Dubbo定义的配置，比如注解和xml配置，各种参数；
proxy：主要负责生成消费者和提供者的代理对象，加载框架功能，比如提供者过滤器链，扩展点；
registry：负责注册服务的定义和实现类的装载；
cluster：只有消费者有这么一层，负责包装多个服务提供者成一个‘大提供者’，加载负载均衡、路有等扩展点；
monitor：定义监控服务，加载监控实现提供者；
protocol：封装RPC调用接口，管理调用实体的生命周期；
exchange：封装请求响应模式，同步转异步；
transport：抽象传输层模型，兼容netty、mina、grizzly等通讯框架；
serialize：抽象序列化模型，兼容多种序列化框架，包括：fastjson、fst、hessian2、kryo、kryo2、protobuf等，通过序列化支持跨语言的方式，支持跨语言的rpc调用；

Dubbo这么分层的目的在于实现层与层之间的解耦，每一层都定义了接口规范，也可以根据不同的业务需求定制、加载不同的实现，具有极高的扩展性。

1.1. RPC调用过程

接下来结合上图简单描述一次完整的rpc调用过程：

从Dubbo分层的角度看，详细时序图如下，蓝色部分是服务消费端，浅绿色部分是服务提供端，时序图从消费端一次Dubbo方法调用开始，到服务端本地方法执行结束。

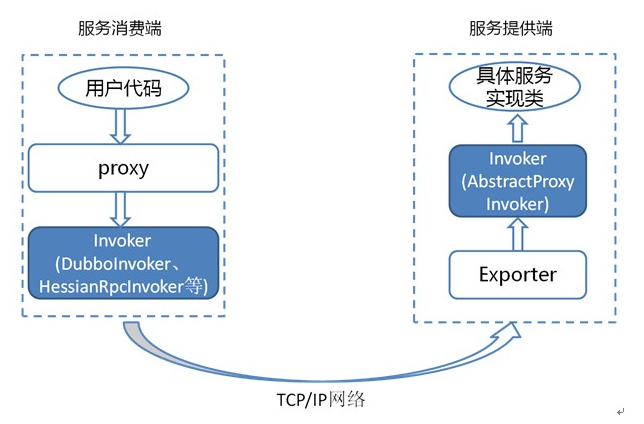

从Dubbo核心领域对象的角度看，我们引用Dubbo官方文档说明，如下图所示。Dubbo核心领域对象是Invoker，消费端代理对象是proxy，包装了Invoker的调用；服务端代理对象是一个Invoker，他通过exporter包装，当服务端接收到调用请求后，通过exporter找到Invoker，Invoker去实际执行用户的业务逻辑。

（引用自Dubbo官方文档）

1.2 Dubbo服务的注册和发现流程

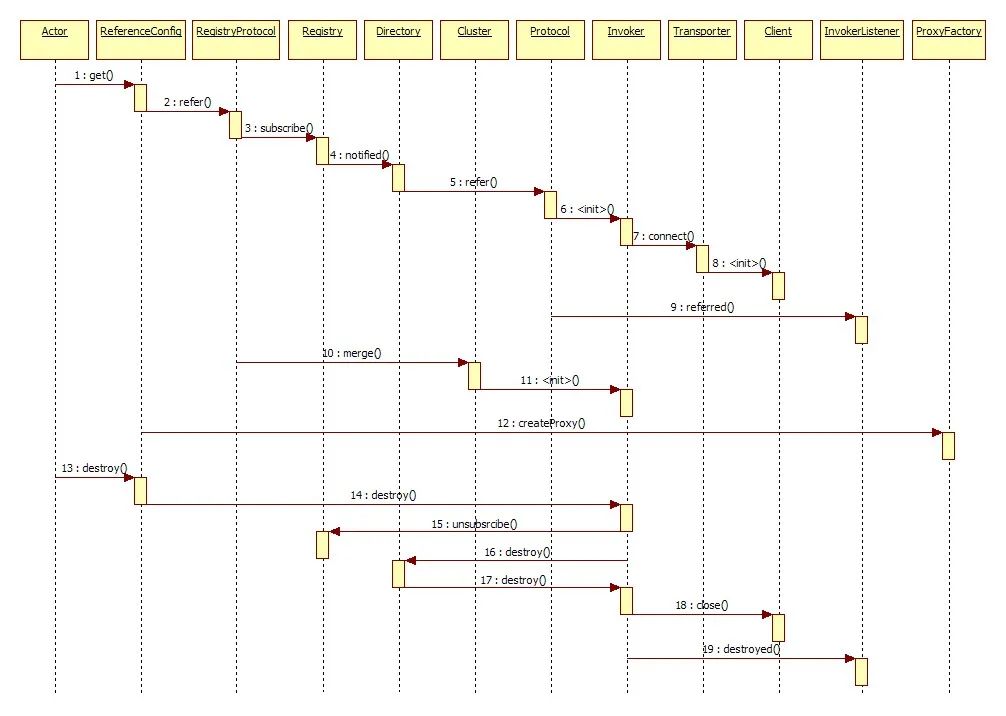

下图出自开发指南-框架设计-引用服务时序，主要流程是：从注册中心订阅服务提供者，然后启动tcp服务连接远端提供者，将多个服务提供者合并成一个Invoker，用这个Invoker创建代理对象。

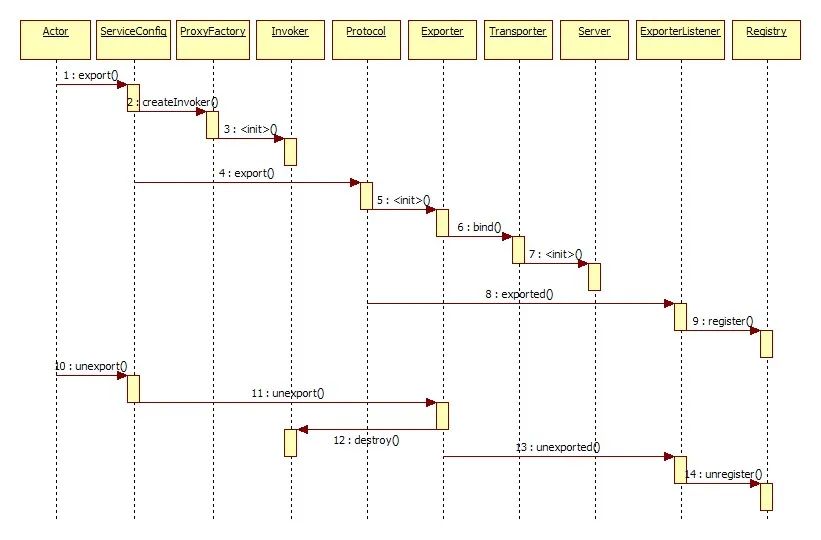

下图出自开发指南-框架设计-暴露服务时序，主要流程是：创建本地服务的代理Invoker，启动tcp服务暴露服务，然后将服务注册到注册中心。

接下来我们结合Dubbo服务的注册和发现，从配置层开始解释每一层的作用和原理。

示例服务接口定义如下：

public interface CouponServiceViewFacade {     /**     * 查询单张优惠券     */    CouponViewDTO query(String code);}

二、配置层

2.1. 做什么

配置层提供配置处理工具类，在容器启动的时候，通过ServiceConfig.export实例化服务提供者，ReferenceConfig.get实例化服务消费者对象。

Dubbo应用使用spring容器启动时，Dubbo服务提供者配置处理器通过ServiceConfig.export启动Dubbo远程服务暴露本地服务。Dubbo服务消费者配置处理器通过ReferenceConfig.get实例化一个代理对象，并通过注册中心服务发现，连接远端服务提供者。

Dubbo配置可以使用注解和xml两种形式，本文采用注解的形式进行说明。

2.2. 怎么做

2.2.1 服务消费端的解析

Spring容器启动过程中，填充bean属性时，对含有Dubbo引用注解的属性使用

org.apache.dubbo.config.spring.beans.factory.annotation.ReferenceAnnotationBeanPostProcessor进行初始化。

如下是

ReferenceAnnotationBeanPostProcessor的构造方法，Dubbo服务消费者注解处理器处理以下三个注解：

DubboReference.class,

Reference.class,

com.alibaba.dubbo.config.annotation.Reference.class修饰的类。

ReferenceAnnotationBeanPostProcessor类定义：

public class ReferenceAnnotationBeanPostProcessor extends AbstractAnnotationBeanPostProcessor implements        ApplicationContextAware {     public ReferenceAnnotationBeanPostProcessor() {        super(DubboReference.class, Reference.class, com.alibaba.dubbo.config.annotation.Reference.class);    }}

Dubbo服务发现到这一层，Dubbo即将开始构建服务消费者的代理对象，

CouponServiceViewFacade接口的代理实现类。

2.2.2 服务提供端的解析

Spring容器启动的时候，加载注解

@org.apache.dubbo.config.spring.context.annotation.DubboComponentScan指定范围的类，并初始化；初始化使用dubbo实现的扩展点

org.apache.dubbo.config.spring.beans.factory.annotation.ServiceClassPostProcessor。

ServiceClassPostProcessor处理的注解类有

DubboService.class,Service.class,com.alibaba.dubbo.config.annotation.Service.class。

如下是ServiceClassPostProcessor类定义：

public class ServiceClassPostProcessor implements BeanDefinitionRegistryPostProcessor, EnvironmentAware,        ResourceLoaderAware, BeanClassLoaderAware {     private final static List<Class<? extends Annotation>> serviceAnnotationTypes = asList(            DubboService.class,Service.class,com.alibaba.dubbo.config.annotation.Service.class    );。。。}

等待Spring容器ContextRefreshedEvent事件，启动Dubbo应用服务监听端口，暴露本地服务。

Dubbo服务注册到这一层，Dubbo即将开始构建服务提供者的代理对象，CouponServiceViewFacade实现类的反射代理类。

三、代理层

3.1 做什么

为服务消费者生成代理实现实例，为服务提供者生成反射代理实例。

CouponServiceViewFacade的代理实现实例，消费端在调用query方法的时候，实际上是调用代理实现实例的query方法，通过他调用远程服务。

//// Source code recreated from a .class file by IntelliJ IDEA// (powered by Fernflower decompiler)// package org.apache.dubbo.common.bytecode; public class proxy1 implements DC, Destroyable, CouponServiceViewFacade, EchoService {    public static Method[] methods;    private InvocationHandler handler;     public proxy1(InvocationHandler var1) {        this.handler = var1;    }     public proxy1() {    }     public CouponViewDTO query(String var1) {        Object[] var2 = new Object[]{var1};        Object var3 = this.handler.invoke(this, methods[0], var2);        return (CouponViewDTO)var3;    }}

CouponServiceViewFacade的反射代理实例，服务端接收到请求后，通过该实例的Invoke方法最终执行本地方法query。

/** * InvokerWrapper */public class AbstractProxyInvoker<CouponServiceViewFacade> implements Invoker<CouponServiceViewFacade> {        // 。。。     public AbstractProxyInvoker(CouponServiceViewFacade proxy, Class<CouponServiceViewFacade> type, URL url) {        //。。。        this.proxy = proxy;        this.type = type;        this.url = url;    }     @Override    public Result invoke(Invocation invocation) throws RpcException {        //。。。        Object value = doInvoke(proxy, invocation.getMethodName(), invocation.getParameterTypes(), invocation.getArguments());        //。。。    }     protected Object doInvoke(CouponServiceViewFacade proxy, String methodName, Class<?>[] parameterTypes, Object[] arguments) throws Throwable{        //。。。        return wrapper.invokeMethod(proxy, methodName, parameterTypes, arguments);    } }

3.2 怎么做

Dubbo代理工厂接口定义如下，定义了服务提供者和服务消费者的代理对象工厂方法。服务提供者代理对象和服务消费者代理对象都是通过工厂方法创建，工厂实现类可以通过SPI自定义扩展。

@SPI("javassist")public interface ProxyFactory {     // 生成服务消费者代理对象    @Adaptive({PROXY_KEY})    <T> T getProxy(Invoker<T> invoker) throws RpcException;     // 生成服务消费者代理对象    @Adaptive({PROXY_KEY})    <T> T getProxy(Invoker<T> invoker, boolean generic) throws RpcException;          // 生成服务提供者代理对象    @Adaptive({PROXY_KEY})    <T> Invoker<T> getInvoker(T proxy, Class<T> type, URL url) throws RpcException; }

3.2.1 服务消费者

3.2.1.1 创建服务消费者代理类

默认采用Javaassist代理工厂实现，Proxy.getProxy(interfaces)创建代理工厂类，newInstance创建具体代理对象。

public class JavassistProxyFactory extends AbstractProxyFactory {     @Override    @SuppressWarnings("unchecked")    public <T> T getProxy(Invoker<T> invoker, Class<?>[] interfaces) {        return (T) Proxy.getProxy(interfaces).newInstance(new InvokerInvocationHandler(invoker));    }     。。。 }

3.2.1.2 服务消费者代理

Dubbo为每个服务消费者生成两个代理类：代理工厂类，接口代理类。

CouponServiceViewFacade代理工厂类：

public class Proxy1 extends Proxy implements DC {    public Proxy1() {    }     public Object newInstance(InvocationHandler var1) {        return new proxy1(var1);    }}

最终生成的CouponServiceViewFacade的代理对象如下，其中handler的实现类是InvokerInvocationHandler，

this.handler.invoke方法发起Dubbo调用。

//// Source code recreated from a .class file by IntelliJ IDEA// (powered by Fernflower decompiler)// package org.apache.dubbo.common.bytecode; public class proxy1 implements DC, Destroyable, CouponServiceViewFacade, EchoService {    public static Method[] methods;    private InvocationHandler handler;     public proxy1(InvocationHandler var1) {        this.handler = var1;    }     public proxy1() {    }     public CouponViewDTO query(String var1) {        Object[] var2 = new Object[]{var1};        Object var3 = this.handler.invoke(this, methods[0], var2);        return (CouponViewDTO)var3;    }}

3.2.2 服务提供者

3.2.2.1 创建服务提供者代理类

默认Javaassist代理工厂实现，使用Wrapper包装本地服务提供者。proxy是实际的服务提供者实例，即CouponServiceViewFacade的本地实现类，type是接口类定义，URL是injvm协议URL。

public class JavassistProxyFactory extends AbstractProxyFactory {     。。。     @Override    public <T> Invoker<T> getInvoker(T proxy, Class<T> type, URL url) {        // 代理包装类，包装了本地的服务提供者        final Wrapper wrapper = Wrapper.getWrapper(proxy.getClass().getName().indexOf('$') < 0 ? proxy.getClass() : type);        // 代理类入口        return new AbstractProxyInvoker<T>(proxy, type, url) {            @Override            protected Object doInvoke(T proxy, String methodName,                                      Class<?>[] parameterTypes,                                      Object[] arguments) throws Throwable {                return wrapper.invokeMethod(proxy, methodName, parameterTypes, arguments);            }        };    } }

3.2.2.2 Wrapper包装类

Dubbo为每个服务提供者的本地实现生成一个Wrapper代理类，抽象Wrapper类定义如下：

public abstract class Wrapper {    。。。     abstract public Object invokeMethod(Object instance, String mn, Class<?>[] types, Object[] args) throws NoSuchMethodException, InvocationTargetException;}

具体Wrapper代理类使用字节码技术动态生成，本地服务CouponServiceViewFacade的代理包装类举例：

//// Source code recreated from a .class file by IntelliJ IDEA// (powered by Fernflower decompiler)// package org.apache.dubbo.common.bytecode; import com.xxx.CouponServiceViewFacade;import java.lang.reflect.InvocationTargetException;import java.util.Map;import org.apache.dubbo.common.bytecode.ClassGenerator.DC; public class Wrapper25 extends Wrapper implements DC {  。。。     public Wrapper25() {    }     public Object invokeMethod(Object var1, String var2, Class[] var3, Object[] var4) throws InvocationTargetException {        CouponServiceViewFacade var5;        try {            var5 = (CouponServiceViewFacade)var1;        } catch (Throwable var8) {            throw new IllegalArgumentException(var8);        }         try {            if ("query".equals(var2) && var3.length == 1) {                return var5.query((String)var4[0]);            }        } catch (Throwable var9) {            throw new InvocationTargetException(var9);        }         throw new NoSuchMethodException("Not found method \"" + var2 + "\" in class com.xxx.CouponServiceViewFacade.");    }

。。。 }

在服务初始化流程中，服务消费者代理对象生成后初始化就完成了，服务消费端的初始化顺序：ReferenceConfig.get->从注册中心订阅服务->启动客户端->创建DubboInvoker->构建ClusterInvoker→创建服务代理对象；

而服务提供端的初始化才刚开始，服务提供端的初始化顺序：ServiceConfig.export->创建AbstractProxyInvoker，通过Injvm协议关联本地服务->启动服务端→注册服务到注册中心。

接下来我们讲注册层。

四、注册层

4.1 做什么

封装服务地址的注册与发现，以服务 URL 为配置中心。服务提供者本地服务启动成功后，监听Dubbo端口成功后，通过注册协议发布到注册中心；服务消费者通过注册协议订阅服务，启动本地应用连接远程服务。

注册协议URL举例：

zookeeper://xxx/org.apache.dubbo.registry.RegistryService?application=xxx&...

4.2 怎么做

注册服务工厂接口定义如下，注册服务实现通过SPI扩展，默认是zk作为注册中心。

@SPI("dubbo")public interface RegistryFactory {     @Adaptive({"protocol"})    Registry getRegistry(URL url); }

注册服务接口定义；

public interface RegistryService {         void register(URL url);         void unregister(URL url);         void subscribe(URL url, NotifyListener listener);         void unsubscribe(URL url, NotifyListener listener);         List<URL> lookup(URL url); }

五、集群层

5.1 做什么

服务消费方从注册中心订阅服务提供者后，将多个提供者包装成一个提供者，并且封装路由及负载均衡策略；并桥接注册中心，以 Invoker 为中心，扩展接口为 Cluster, Directory, Router, LoadBalance；

服务提供端不存在集群层。

5.2 怎么做

5.2.1 Cluster

集群领域主要负责将多个服务提供者包装成一个ClusterInvoker，注入路由处理器链和负载均衡策略。主要策略有：failover、failfast、failsafe、failback、forking、available、mergeable、broadcast、zone-aware。

集群接口定义如下，只有一个方法：从服务目录中的多个服务提供者构建一个ClusterInvoker。

作用是对上层-代理层屏蔽集群层的逻辑；代理层调用服务方法只需执行Invoker.invoke，然后通过ClusterInvoker内部的路由策略和负载均衡策略计算具体执行哪个远端服务提供者。

@SPI(Cluster.DEFAULT)public interface Cluster {    String DEFAULT = FailoverCluster.NAME;     @Adaptive    <T> Invoker<T> join(Directory<T> directory) throws RpcException;   。。。}

ClusterInvoker执行逻辑，先路由策略过滤，然后负载均衡策略选择最终的远端服务提供者。示例代理如下：

public abstract class AbstractClusterInvoker<T> implements ClusterInvoker<T> { 。。。    @Override    public Result invoke(final Invocation invocation) throws RpcException {        checkWhetherDestroyed();         // binding attachments into invocation.        Map<String, Object> contextAttachments = RpcContext.getContext().getObjectAttachments();        if (contextAttachments != null && contextAttachments.size() != 0) {            ((RpcInvocation) invocation).addObjectAttachments(contextAttachments);        }         // 集群invoker执行时，先使用路由链过滤服务提供者        List<Invoker<T>> invokers = list(invocation);        LoadBalance loadbalance = initLoadBalance(invokers, invocation);        RpcUtils.attachInvocationIdIfAsync(getUrl(), invocation);        return doInvoke(invocation, invokers, loadbalance);    }。。。 }

5.2.2 Directory

服务目录接口定义如下，Dubbo方法接口调用时，将方法信息包装成invocation，通过Directory.list过滤可执行的远端服务。

通过

org.apache.dubbo.registry.integration.RegistryDirectory桥接注册中心，监听注册中心的路由配置修改、服务治理等事件。

public interface Directory<T> extends Node {         Class<T> getInterface();     List<Invoker<T>> list(Invocation invocation) throws RpcException;     List<Invoker<T>> getAllInvokers();     URL getConsumerUrl(); }

5.2.3 Router

从已知的所有服务提供者中根据路由规则刷选服务提供者。

服务订阅的时候初始化路由处理器链，调用远程服务的时候先使用路由链过滤服务提供者，再通过负载均衡选择具体的服务节点。

路由处理器链工具类，提供路由筛选服务，监听更新服务提供者。

public class RouterChain<T> { 。。。         public List<Invoker<T>> route(URL url, Invocation invocation) {        List<Invoker<T>> finalInvokers = invokers;        for (Router router : routers) {            finalInvokers = router.route(finalInvokers, url, invocation);        }        return finalInvokers;    }     /**     * Notify router chain of the initial addresses from registry at the first time.     * Notify whenever addresses in registry change.     */    public void setInvokers(List<Invoker<T>> invokers) {        //路由链监听更新服务提供者        this.invokers = (invokers == null ? Collections.emptyList() : invokers);        routers.forEach(router -> router.notify(this.invokers));    } }

订阅服务的时候，将路由链注入到RegistryDirectory中；

public class RegistryProtocol implements Protocol {    。。。     private <T> Invoker<T> doRefer(Cluster cluster, Registry registry, Class<T> type, URL url) {        。。。        // 服务目录初始化路由链        directory.buildRouterChain(subscribeUrl);        directory.subscribe(toSubscribeUrl(subscribeUrl));         。。。        return registryInvokerWrapper;    }     。。。 }

5.2.4 LoadBalance

根据不同的负载均衡策略从可使用的远端服务实例中选择一个，负责均衡接口定义如下：

@SPI(RandomLoadBalance.NAME)public interface LoadBalance {     @Adaptive("loadbalance")    <T> Invoker<T> select(List<Invoker<T>> invokers, URL url, Invocation invocation) throws RpcException; }

六、监控层

6.1 做什么

监控RPC调用次数和调用时间，以Statistics为中心，扩展接口为 MonitorFactory, Monitor, MonitorService。

6.2 怎么做

监控工厂接口定义，通过SPI方式进行扩展；

@SPI("dubbo")public interface MonitorFactory {         @Adaptive("protocol")    Monitor getMonitor(URL url); }

监控服务接口定义如下，定义了一些默认的监控维度和指标项；

public interface MonitorService {     // 监控维度     String APPLICATION = "application";     String INTERFACE = "interface";     String METHOD = "method";     String GROUP = "group";     String VERSION = "version";     String CONSUMER = "consumer";     String PROVIDER = "provider";     String TIMESTAMP = "timestamp";     //监控指标项     String SUCCESS = "success";     String FAILURE = "failure";     String INPUT = INPUT_KEY;     String OUTPUT = OUTPUT_KEY;     String ELAPSED = "elapsed";     String CONCURRENT = "concurrent";     String MAX_INPUT = "max.input";     String MAX_OUTPUT = "max.output";     String MAX_ELAPSED = "max.elapsed";     String MAX_CONCURRENT = "max.concurrent";
    void collect(URL statistics);     List<URL> lookup(URL query); }

6.2.1 MonitorFilter

通过过滤器的方式收集服务的调用次数和调用时间，默认实现：

org.apache.dubbo.monitor.dubbo.DubboMonitor。

七、协议层

7.1 做什么

封装 RPC 调用，以 Invocation, Result 为中心，扩展接口为 Protocol, Invoker, Exporter。

接下来介绍Dubbo RPC过程中的常用概念：

1）Invocation是请求会话领域模型，每次请求有相应的Invocation实例，负责包装dubbo方法信息为请求参数；

2）Result是请求结果领域模型，每次请求都有相应的Result实例，负责包装dubbo方法响应；

3）Invoker是实体域，代表一个可执行实体，有本地、远程、集群三类；

4）Exporter服务提供者Invoker管理实体；

5）Protocol是服务域，管理Invoker的生命周期，提供服务的暴露和引用入口；

服务初始化流程中，从这一层开始进行远程服务的暴露和连接引用。

对于CouponServiceViewFacade服务来说，服务提供端会监听Dubbo端口启动tcp服务；服务消费端通过注册中心发现服务提供者信息，启动tcp服务连接远端提供者。

7.2 怎么做

协议接口定义如下，统一抽象了不同协议的服务暴露和引用模型，比如InjvmProtocol只需将Exporter，Invoker关联本地实现。DubboProtocol暴露服务的时候，需要监控本地端口启动服务；引用服务的时候，需要连接远端服务。

@SPI("dubbo")public interface Protocol {         int getDefaultPort();         @Adaptive    <T> Exporter<T> export(Invoker<T> invoker) throws RpcException;         @Adaptive    <T> Invoker<T> refer(Class<T> type, URL url) throws RpcException;         void destroy();         default List<ProtocolServer> getServers() {        return Collections.emptyList();    } }

Invoker接口定义

Invocation是RPC调用的会话对象，负责包装请求参数；Result是RPC调用的结果对象，负责包装RPC调用的结果对象，包括异常类信息；

public interface Invoker<T> extends Node {         Class<T> getInterface();         Result invoke(Invocation invocation) throws RpcException; }

7.2.1 服务的暴露和引用

服务暴露的时候，开启RPC服务端；引用服务的时候，开启RPC客户端。

public class DubboProtocol extends AbstractProtocol { 。。。     @Override    public <T> Exporter<T> export(Invoker<T> invoker) throws RpcException {        。。。        // 开启rpc服务端        openServer(url);        optimizeSerialization(url);         return exporter;    }     @Override    public <T> Invoker<T> protocolBindingRefer(Class<T> serviceType, URL url) throws RpcException {        optimizeSerialization(url);         // 创建dubbo invoker,开启rpc客户端        DubboInvoker<T> invoker = new DubboInvoker<T>(serviceType, url, getClients(url), invokers);        invokers.add(invoker);         return invoker;    } 。。。 }

7.2.2 服务端响应请求

接收响应请求；

private ExchangeHandler requestHandler = new ExchangeHandlerAdapter() {         @Override        public CompletableFuture<Object> reply(ExchangeChannel channel, Object message) throws RemotingException {                           。。。            Invocation inv = (Invocation) message;            Invoker<?> invoker = getInvoker(channel, inv);
            RpcContext.getContext().setRemoteAddress(channel.getRemoteAddress());            //调用本地服务            Result result = invoker.invoke(inv);            return result.thenApply(Function.identity());        }         。。。    };

7.2.3 客户端发送请求

调用远程服务；

public class DubboInvoker<T> extends AbstractInvoker<T> {     。。。     @Override    protected Result doInvoke(final Invocation invocation) throws Throwable {        。。。            boolean isOneway = RpcUtils.isOneway(getUrl(), invocation);            int timeout = calculateTimeout(invocation, methodName);            if (isOneway) {                boolean isSent = getUrl().getMethodParameter(methodName, Constants.SENT_KEY, false);                currentClient.send(inv, isSent);                return AsyncRpcResult.newDefaultAsyncResult(invocation);            } else {                ExecutorService executor = getCallbackExecutor(getUrl(), inv);                CompletableFuture<AppResponse> appResponseFuture =                        currentClient.request(inv, timeout, executor).thenApply(obj -> (AppResponse) obj);                FutureContext.getContext().setCompatibleFuture(appResponseFuture);                AsyncRpcResult result = new AsyncRpcResult(appResponseFuture, inv);                result.setExecutor(executor);                return result;            }
    } }

八、交换层

8.1 做什么

封装请求响应模式，同步转异步，以 Request, Response 为中心，扩展接口为 Exchanger, ExchangeChannel, ExchangeClient, ExchangeServer。

使用request包装Invocation作为完整的请求对象，使用response包装result作为完整的响应对象；Request、Response相比Invocation、Result添加了Dubbo的协议头。

8.2 怎么做

交换器对象接口定义，定义了远程服务的绑定和连接，使用SPI方式进行扩展；

@SPI(HeaderExchanger.NAME)public interface Exchanger {         @Adaptive({Constants.EXCHANGER_KEY})    ExchangeServer bind(URL url, ExchangeHandler handler) throws RemotingException;         @Adaptive({Constants.EXCHANGER_KEY})    ExchangeClient connect(URL url, ExchangeHandler handler) throws RemotingException; }

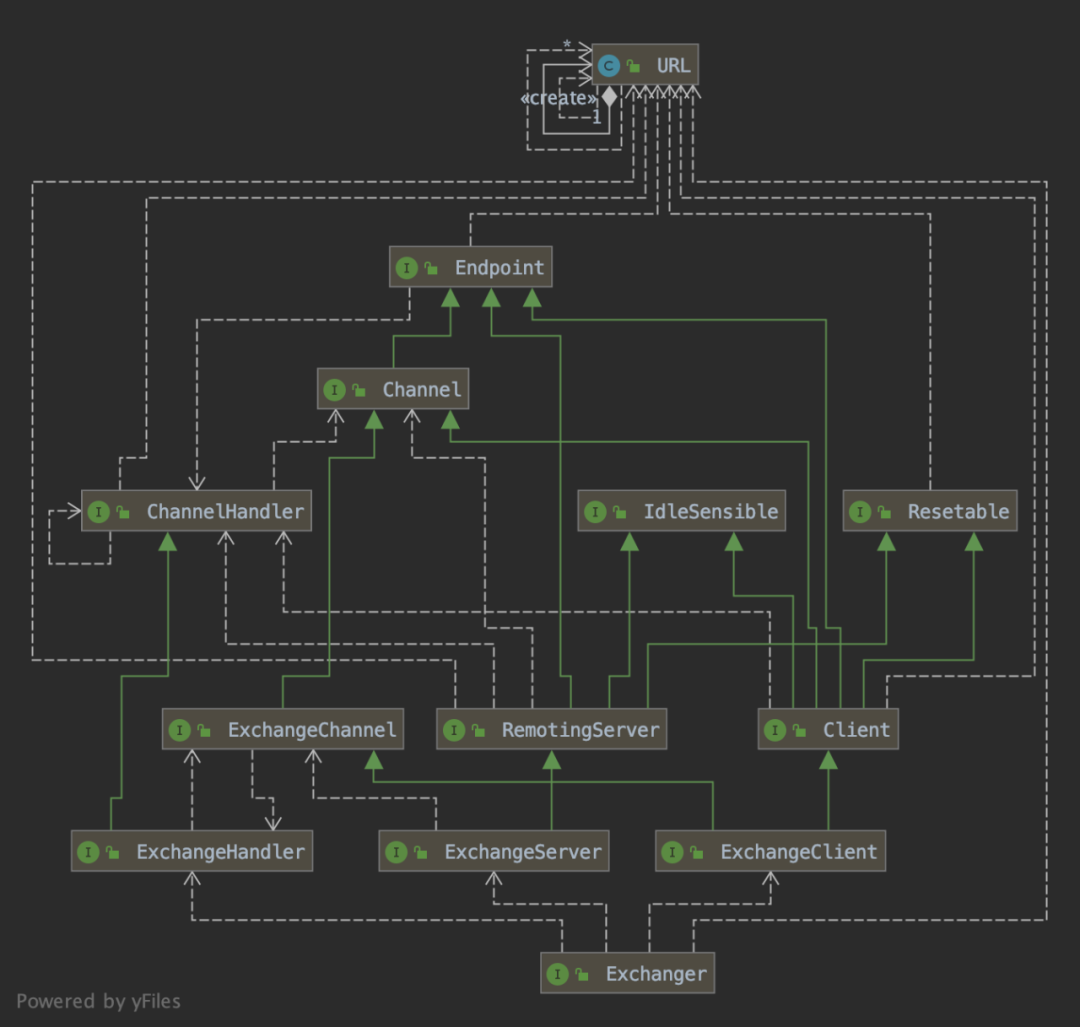

交换层模型类图：

8.2.1 服务提供者

服务提供端接收到请求后，本地执行，发送响应结果；

public class HeaderExchangeHandler implements ChannelHandlerDelegate {
   。。。

    void handleRequest(final ExchangeChannel channel, Request req) throws RemotingException {       //封装响应        Response res = new Response(req.getId(), req.getVersion());   。。。        Object msg = req.getData();        try {            CompletionStage<Object> future = handler.reply(channel, msg);            future.whenComplete((appResult, t) -> {                try {                    if (t == null) {                        res.setStatus(Response.OK);                        res.setResult(appResult);                    } else {                        res.setStatus(Response.SERVICE_ERROR);                        res.setErrorMessage(StringUtils.toString(t));                    }                    channel.send(res);                } catch (RemotingException e) {                    logger.warn("Send result to consumer failed, channel is " + channel + ", msg is " + e);                }            });        } catch (Throwable e) {            res.setStatus(Response.SERVICE_ERROR);            res.setErrorMessage(StringUtils.toString(e));            channel.send(res);        }    }。。。}

8.2.2 服务消费者

服务消费端发起请求的封装，方法执行成功后，返回一个future；

final class HeaderExchangeChannel implements ExchangeChannel { 。。。    //封装请求实体    @Override    public CompletableFuture<Object> request(Object request, int timeout, ExecutorService executor) throws RemotingException {       。。。

        // create request.        Request req = new Request();        req.setVersion(Version.getProtocolVersion());        req.setTwoWay(true);        //RpcInvocation        req.setData(request);        DefaultFuture future = DefaultFuture.newFuture(channel, req, timeout, executor);        try {            channel.send(req);        } catch (RemotingException e) {            future.cancel();            throw e;        }        return future;    }。。。 }

九、传输层

9.1 做什么

抽象传输层模型，兼容netty、mina、grizzly等通讯框架。

9.2 怎么做

传输器接口定义如下,它与交换器Exchanger接口定义相似，区别在于Exchanger是围绕Dubbo的Request和Response封装的操作门面接口，而Transporter更加的底层，Exchanger用于隔离Dubbo协议层和通讯层。

@SPI("netty")public interface Transporter {         @Adaptive({Constants.SERVER_KEY, Constants.TRANSPORTER_KEY})    RemotingServer bind(URL url, ChannelHandler handler) throws RemotingException;         @Adaptive({Constants.CLIENT_KEY, Constants.TRANSPORTER_KEY})    Client connect(URL url, ChannelHandler handler) throws RemotingException; }

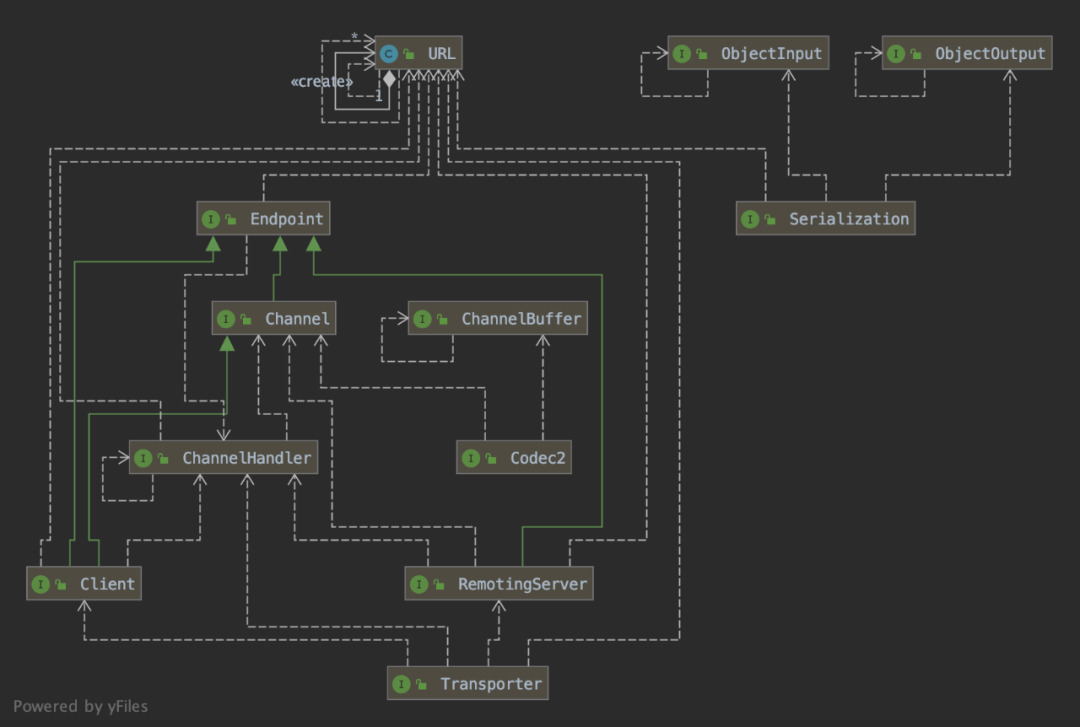

自定义传输层模型

通过SPI的方式，动态选择具体的传输框架，默认是netty；

public class Transporters {     。。。     public static RemotingServer bind(URL url, ChannelHandler... handlers) throws RemotingException {        。。。
        return getTransporter().bind(url, handler);    }      public static Client connect(URL url, ChannelHandler... handlers) throws RemotingException {        。。。        return getTransporter().connect(url, handler);    }     public static Transporter getTransporter() {        return ExtensionLoader.getExtensionLoader(Transporter.class).getAdaptiveExtension();    } }

netty框架的channel适配如下，采用装饰模式，使用netty框架的channel作为Dubbo自定义的channel做实现；

final class NettyChannel extends AbstractChannel {     private NettyChannel(Channel channel, URL url, ChannelHandler handler) {        super(url, handler);        if (channel == null) {            throw new IllegalArgumentException("netty channel == null;");        }        this.channel = channel;    } }

十、序列化

10.1 做什么

抽象序列化模型，兼容多种序列化框架，包括：fastjson、fst、hessian2、kryo、kryo2、protobuf等，通过序列化支持跨语言的方式，支持跨语言的RPC调用。

10.2 怎么做

定义Serialization扩展点，默认hessian2，支持跨语言。Serialization接口实际是一个工厂接口，通过SPI扩展；实际序列化和反序列化工作由ObjectOutput，ObjectInput完成，通过装饰模式让hessian2完成实际工作。

@SPI("hessian2")public interface Serialization {         byte getContentTypeId();         String getContentType();      @Adaptive    ObjectOutput serialize(URL url, OutputStream output) throws IOException;         @Adaptive    ObjectInput deserialize(URL url, InputStream input) throws IOException; }

10.2.1 通讯协议设计

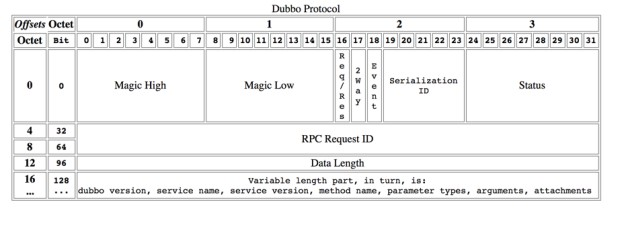

下图出自开发指南-实现细节-远程通讯细节，描述Dubbo协议头设计；

0-15bit表示Dubbo协议魔法数字，值：0xdabb；
16bit请求响应标记，Request - 1; Response - 0；
17bit请求模式标记，只有请求消息才会有，1表示需要服务端返回响应；
18bit是事件消息标记，1表示该消息是事件消息，比如心跳消息；
19-23bit是序列化类型标记，hessian序列化id是2，fastjson是6，详见org.apache.dubbo.common.serialize.Constants；
24-31bit表示状态，只有响应消息才有用；
32-64bit是RPC请求ID；
96-128bit是会话数据长度；
128是消息体字节序列；

十一、总结

Dubbo将RPC整个过程分成核心的代理层、注册层、集群层、协议层、传输层等，层与层之间的职责边界明确；核心层都通过接口定义，不依赖具体实现，这些接口串联起来形成了Dubbo的骨架；这个骨架也可以看作是Dubbo的内核，内核使用SPI 机制加载插件（扩展点），达到高度可扩展。
