1 ARMv8存储管理

1.1 Aarch64 Linux中的内存布局

ARMv8架构可以支持48位虚拟地址,并配置成4级页表(4K页),或者3级页表(64K页)。而本Linux系统只使用39位虚拟地址(512G内核,512G用户),配置成3级页表(4K页)或者2级页表(64K页)

用户空间的地址63:39位都置零,内核空间地址63:39都置一,虚拟地址的第63位可以用来选择TTBRx。swapper_pg_dir只包含内核全局映射,用户的pgd包含用户(非全局)映射。swapper_pg_dir地址在TTBR1中,不会写入TTBR0中。

AArch64Linux内存布局:

Start                                 End                             Size                     Use

--------------------------------------------------------------------------------------------------

0000000000000000         0000007fffffffff      512GB          user



ffffff8000000000             ffffffbbfffcffff           ~240GB       vmalloc



ffffffbbfffd0000               ffffffbcfffdffff         64KB            [guardpage]



ffffffbbfffe0000               ffffffbcfffeffff         64KB            PCII/O space



ffffffbbffff0000               ffffffbcffffffff          64KB            [guard page]



ffffffbc00000000             ffffffbdffffffff       8GB               vmemmap



ffffffbe00000000             ffffffbffbffffff         ~8GB           [guard,future vmmemap]



ffffffbffc000000                     ffffffbfffffffff            64MB           modules



ffffffc000000000             ffffffffffffffff                  256GB          memory

1.2 AArch64的虚拟地址格式

1.2.1 4K页时的虚拟地址



1.2.2 64K页时的虚拟地址





2 head.S页表建立过程分析

2.1 页表建立函数__create_page_tables

该函数用于在内核启动时,为FDT(设备树)、内核镜像创建启动所必须的页表。等内核正常运行后,还需运行create_mapping为所有的物理内存创建页表,这将覆盖__create_page_tables所创建的页表。

内核开始运行时创建页表源文件:arm64/kernel/head.Sline345

/*

 * Setup the initial page tables. We only setup the barest amount which is

 * required to get the kernel running. The following sections are required:

 *   -identity mapping to enable the MMU (low address, TTBR0)

 *   -first few MB of the kernel linear mapping to jump to once the MMU has

 *    been enabled, including the FDT blob (TTBR1)

 */

__create_page_tables:

          pgtbl     x25, x26,x24                         //idmap_pg_dir and swapper_pg_dir addresses



          /*

           * 清空新建的两个页表TTBR0,TTBR1

           */

          mov       x0,x25

          add       x6,x26, #SWAPPER_DIR_SIZE

1:        stp       xzr,xzr, [x0], #16

          stp       xzr,xzr, [x0], #16

          stp       xzr,xzr, [x0], #16

          stp       xzr,xzr, [x0], #16

          cmp       x0,x6

          b.lo      1b



          ldr       x7,=MM_MMUFLAGS



          /*

           * Create the identity mapping.

           */

          add       x0, x25,#PAGE_SIZE                   // sectiontable address

          adr       x3, __turn_mmu_on            // virtual/physical address

          create_pgd_entry x25, x0, x3, x5, x6  //展开见1.1.3

          create_block_map x0, x7, x3, x5, x5, idmap=1



          /*

           * Map the kernel image (starting withPHYS_OFFSET).

           */

          add       x0,x26, #PAGE_SIZE                   //section table address

          mov       x5,#PAGE_OFFSET

          create_pgd_entry x26, x0, x5, x3, x6

          ldr       x6,=KERNEL_END - 1

          mov       x3,x24                               // physoffset

          create_block_map x0, x7, x3, x5, x6



          /*

           * Map the FDT blob (maximum 2MB; must bewithin 512MB of

           * PHYS_OFFSET).

           */

          mov       x3,x21                               // FDTphys address

          and       x3,x3, #~((1 << 21) - 1)    // 2MBaligned

          mov       x6,#PAGE_OFFSET

          sub       x5,x3, x24                           //subtract PHYS_OFFSET

          tst       x5,#~((1 << 29) - 1)                 //within 512MB?

          csel      x21,xzr, x21, ne            // zero the FDTpointer

          b.ne      1f

          add       x5,x5, x6                            // __va(FDTblob)

          add       x6,x5, #1 << 21             // 2MB forthe FDT blob

          sub       x6,x6, #1                            //inclusive range

          create_block_map x0, x7, x3, x5, x6

1:

          ret

ENDPROC(__create_page_tables)





2.1.1  pgtbl   x25, x26, x24分析

pgtbl是个宏,定义如下:

arm64/kernel/head.S line55

          .macro    pgtbl,ttb0, ttb1, phys

          add       \ttb1,\phys, #TEXT_OFFSET - SWAPPER_DIR_SIZE

          sub       \ttb0,\ttb1, #IDMAP_DIR_SIZE

          .endm

pgtbl               x25,x26, x24  //展开后如下

add                x26,x24, #TEXT_OFFSET -SWAPPER_DIR_SIZE

sub                x25,x26,#IDMAP_DIR_SIZE



其中各变量定义如下:

#defineSWAPPER_DIR_SIZE     (3 * PAGE_SIZE)

#defineIDMAP_DIR_SIZE                (2 *PAGE_SIZE)

说明:

1、关于TTBR0、TTBR1的介绍见ARM ARM 手册的Page B4-1708

2、x25中存TTBR0(TTBR0 holds the base address of translation table 0)的地址;

3、X26存TTBR1(TTBR1 holds the base address of translation table 1)地址;

4、X24 存PHYS_OFFSET,/* PHYS_OFFSET- the physical address of the start of memory. */

    #definePHYS_OFFSET      ({ memstart_addr; })

5、TEXT_OFFSET是Bootloader启动时传进来的参数,是内核Image加载时相对于RAM起始地址的偏移量

6、PAGE_OFFSEST:the virtual address of the start of the kernel image.








图1  pgtbl宏分析



2.1.2 MM_MMUFLAGS解释

在文件arm64/kernel/head.S line71:

/*

 * Initial memory map attributes.

 */

#ifndefCONFIG_SMP

#definePTE_FLAGS      PTE_TYPE_PAGE | PTE_AF

#definePMD_FLAGS     PMD_TYPE_SECT | PMD_SECT_AF

#else

#definePTE_FLAGS      PTE_TYPE_PAGE | PTE_AF |PTE_SHARED

#definePMD_FLAGS     PMD_TYPE_SECT | PMD_SECT_AF| PMD_SECT_S

#endif



#ifdefCONFIG_ARM64_64K_PAGES

#defineMM_MMUFLAGS   PTE_ATTRINDX(MT_NORMAL) |PTE_FLAGS

#defineIO_MMUFLAGS      PTE_ATTRINDX(MT_DEVICE_nGnRE)| PTE_XN | PTE_FLAGS

#else

#defineMM_MMUFLAGS   PMD_ATTRINDX(MT_NORMAL) |PMD_FLAGS

#defineIO_MMUFLAGS      PMD_ATTRINDX(MT_DEVICE_nGnRE)| PMD_SECT_XN | PMD_FLAGS

#endif



根据以上宏定义能明确,MM_MMUFLAGS就是根据你编译内核时选定的页大小(64K or 4K),设置MMU。

2.1.3 create_pgd_entry/create_block_map宏解释

1、create_pgd_entry

/*

 * Macro to populate the PGD for thecorresponding block entry in the next

 * level (tbl) for the given virtual address.

 *

 * Preserves:     pgd,tbl, virt

 * Corrupts:       tmp1,tmp2

 */

      .macro   create_pgd_entry,pgd, tbl, virt, tmp1, tmp2

      lsr   \tmp1,\virt, #PGDIR_SHIFT

      and \tmp1,\tmp1, #PTRS_PER_PGD - 1    // PGD index

      orr  \tmp2,\tbl, #3                   // PGD entrytable type

      str   \tmp2,[\pgd, \tmp1, lsl #3]

      .endm



根据以上定义,create_pgd_entry x25, x0, x3, x5, x6展开后如下:

lsr   x5, x3,# PGDIR_SHIFT      //X3中存放的是__turn_mmu_on的地址,右移PGDIR_SHIFT(30)位

and  x5, x5, #PTRS_PER_PGD – 1//将<38:30>置位

orr  x6, x0, #3         //x0存放PGD entry(即下级页表地址),低三位用于表项的有效位

str  x6, [ x25, x5, lsl #3] //将entry存放到TTBR0(x25)中偏移为x5左移3位(乘8,因为entry为8byte)的位置处。

为了便于理解,如下图所示:

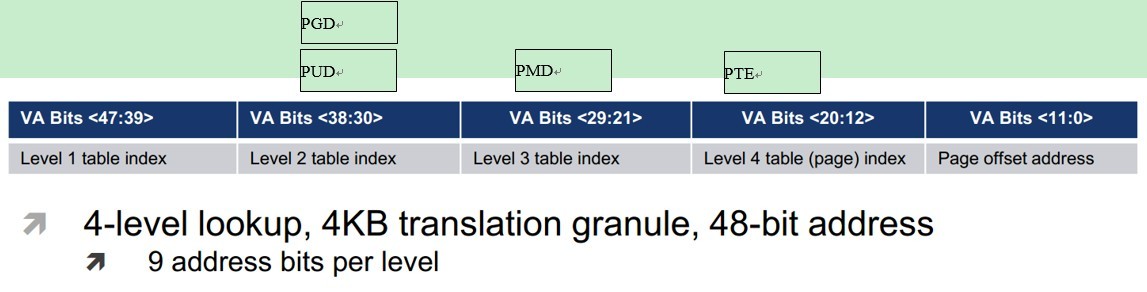

                                                                                                                          图2  4K页面时48位虚拟地址组成


注意:上图中虚拟地址对应的表格名称是:

PGD:全局描述符表

PUD:折合到PGD中,Linux中不使用

PMD:页表中间描述符表

PTE:页表

Linux内核只使用了39位虚拟地址






图3  64位页表项格式









图4

同理,create_pgd_entry x26, x0, x5, x3, x6展开后如下:

lsr   x3, x5,#PGDIR_SHIFT //X5中存放的是PAGE_OFFSET= 0xffffffc000000000,右移PGDIR_SHIFT位存入X3

and  x3, x3,#PTRS_PER_PGD – 1//将<38:30>置位

orr  x6, x0, #3       //x0存放TTBR1指向的页的下一页,低三位用于表项的有效位,存入x6

str  x6, [ x26, x3,lsl #3] //将entry存放到TTBR0(x25)中偏移为x5左移3位的位置处

以上内容就是,填写TTBR1指向的页表中偏移为x3*8(因为一个entry是8byte)的页表项,内容为x6(即图4中x0所指的位置)





2、create_block_map

/*

 * Macro to populate block entries in the pagetable for the start..end

 * virtual range (inclusive).

 *

 * Preserves:     tbl,flags

 * Corrupts:       phys,start, end, pstate

 */

      .macro   create_block_map,tbl, flags, phys, start, end, idmap=0

      lsr   \phys,\phys, #BLOCK_SHIFT

      .if   \idmap

      and \start,\phys, #PTRS_PER_PTE - 1 // table index

      .else

      lsr   \start,\start, #BLOCK_SHIFT

      and \start,\start, #PTRS_PER_PTE - 1 // table index

      .endif

      orr  \phys,\flags, \phys, lsl #BLOCK_SHIFT     //table entry

      .ifnc       \start,\end

      lsr   \end,\end, #BLOCK_SHIFT

      and \end,\end, #PTRS_PER_PTE - 1          // tableend index

      .endif

9999:    str   \phys,[\tbl, \start, lsl #3]         // storethe entry

      .ifnc       \start,\end                          //ifnc:如果string1!=string2

      add \start,\start, #1                  // next entry

      add \phys,\phys, #BLOCK_SIZE         // next block

      cmp       \start,\end

      b.ls 9999b

      .endif

      .endm



根据以上宏定义,create_block_map x0, x7, x3,x5, x5, idmap=1,翻译后如下:

lsr  x3, x3, # BLOCK_SHIFT

and  x5, x3 # PTRS_PER_PTE – 1

orr  x3, x7, x3, lsl  # BLOCK_SHIFT

9999:

      str x3, [x0, x5, lsl #3]



同理,create_block_map x0, x7, x3, x5,x6展开后如下:

      lsr   x3,x3, #BLOCK_SHIFT

      lsr   x5,x5, #BLOCK_SHIFT

      and x5,x5, #PTRS_PER_PTE - 1  // table index

      orr  x3,x7, x3, lsl #BLOCK_SHIFT     // tableentry

      lsr   x6,x6, #BLOCK_SHIFT

      and x6,x6, #PTRS_PER_PTE - 1         // table endindex

9999:    str   x3,[x0, x5, lsl #3]            // store the entry

      add x5,x5, #1                   // next entry

      add x3,x3, #BLOCK_SIZE            // next block

      cmp       x5, x6

      b.ls 9999b

create_block_mapx0, x7, x3, x5, x6宏的作用就是创建内核镜像所有的映射关系





3 问题解答

3.1  TLB打开之前,内存物理内存大小如何通知OS内核?

Bootloader通过设备树(devicetree.dts文件)将物理内存起始地址及大小传给Linux 内核。物理内存的大小需要在bootloader即dts文件中写明。dts文件中内存声明如下:

      memory {

             device_type= "memory";

             reg= <0x00000000 0x80000000>;

      };

Reg字段:<地址 大小>

以上声明一段内存:从地址0x开始,大小为2G



3.2 PGD及PTE的填写过程

内核初始化时,会调用map_mem对所有内存建立页表,进行映射,函数执行流程是:

start_kernel()àsetup_arch()àpaging_init()àmap_mem()àcreate_mapping()

下面我们从map_mem()函数开始分析。



3.2.1 map_mem()

arm64/mm/mmu.cline254

staticvoid __init map_mem(void)

{

      struct memblock_region *reg;



      // 按照内存块进行映射,映射所有内存bank

      for_each_memblock(memory, reg) {

             phys_addr_t start = reg->base;

             phys_addr_t end = start +reg->size;

             if (start >= end)  //如果end不大于start 则退出

                    break;

             create_mapping(start,__phys_to_virt(start), end - start);//创建映射

      }

}

3.2.2 create_mapping()

arm64/mm/mmu.cline 230

/*

 * Create the page directory entries and anynecessary page tables for the

 * mapping specified by 'md'.

 */

staticvoid __init create_mapping(phys_addr_t phys, unsigned long virt,

                             phys_addr_t size)

{

      unsigned long addr, length, end, next;

      pgd_t *pgd;



      if (virt < VMALLOC_START) {          //对虚拟地址进行检查

             pr_warning("BUG: not creatingmapping for 0x%016llx at 0x%016lx - outside kernel range\n",

                       phys, virt);

             return;

      }



      addr = virt & PAGE_MASK;  // PAGE_MASK=(~(PAGE_SIZE-1)),将虚拟地址的低位偏移掩掉



//计算需要映射的内存长度,对齐到下一页的边界

      length= PAGE_ALIGN(size + (virt & ~PAGE_MASK));



//一级数组中addr对应的段在init_mm->pgd的下标,即在内核的pgd中获得一个entry

      pgd = pgd_offset_k(addr);

      end = addr + length; //计算需要映射的结束地址

      do {

             next = pgd_addr_end(addr, end);//获得下一段开始地址



//申请并初始化一个段

//段码,虚拟地址,结束地址,物理地址,内存类型

             alloc_init_pud(pgd,addr, next, phys);

             phys += next - addr;//物理地址累加

      } while (pgd++, addr = next, addr != end);

}

3.2.3 alloc_init_pud()

arm64/mm/mmu.cline213

staticvoid __init alloc_init_pud(pgd_t *pgd, unsigned long addr,

                             unsigned long end, unsigned long phys)

{

//由于Linux内核不使用pud,所以pud折如pgd,这里的pud=pgd

pud_t *pud = pud_offset(pgd, addr);

      unsigned long next;



      do {

             next = pud_addr_end(addr, end);

             alloc_init_pmd(pud, addr, next, phys);

             phys += next - addr;

      } while (pud++, addr = next, addr != end);

}



3.2.4 alloc_init_pmd()

arm64/mm/mmu.cline 187

staticvoid __init alloc_init_pmd(pud_t *pud, unsigned long addr,

                             unsigned long end, phys_addr_t phys)

{

      pmd_t *pmd;

      unsigned long next;



      /*

       *Check for initial section mappings in the pgd/pud and remove them.

       */

      if (pud_none(*pud) || pud_bad(*pud)) {

             pmd = early_alloc(PTRS_PER_PMD *sizeof(pmd_t));

             pud_populate(&init_mm, pud,pmd);

      }

      pmd = pmd_offset(pud, addr);

      do {

             next = pmd_addr_end(addr, end);

             /* try section mapping first */

//addr,end, phys都是段对齐,则直接进行段映射(大部分情况下应该是满足条件),否则需要进一步填写PTE

//段大小在不同页大小情况下不同,在3级页表时,2M;在2级页表时,512M

             if (((addr | next | phys) &~SECTION_MASK) == 0)

//将物理地址及一些段属性存放到pmd中

                    set_pmd(pmd, __pmd(phys |prot_sect_kernel));

             else

                    alloc_init_pte(pmd, addr, next,__phys_to_pfn(phys));

             phys += next - addr;

      } while (pmd++, addr = next, addr != end);

}



3.2.5 set_pmd()

arm64/include/asmline 195

staticinline void set_pmd(pmd_t *pmdp, pmd_t pmd)

{

      *pmdp = pmd;

      dsb();//同步数据进RAM(由于有cache机制,所以数据操作的时候是先保存在cache中的,这里是强制将数据从cache中刷进RAM中)

}

3.2.6 alloc_init_pte()

arm64/mm/mmu.cline 169

staticvoid __init alloc_init_pte(pmd_t *pmd, unsigned long addr,

                             unsigned long end, unsigned long pfn)

{

      pte_t *pte;



      if (pmd_none(*pmd)) {

             pte = early_alloc(PTRS_PER_PTE *sizeof(pte_t));

             __pmd_populate(pmd, __pa(pte),PMD_TYPE_TABLE);

      }

      BUG_ON(pmd_bad(*pmd));



      pte = pte_offset_kernel(pmd, addr);

      do {

             set_pte(pte,pfn_pte(pfn, PAGE_KERNEL_EXEC));

             pfn++;

      } while (pte++, addr += PAGE_SIZE, addr !=end);

}

3.2.7 set_pte()

arm64/include/asm/pgtable.hline 150

staticinline void set_pte(pte_t *ptep, pte_t pte)

{

      *ptep = pte;

}

3.3 ARMv8三级页表情况下,全部把页表放到内存中是放不下的(1G大小),是不是部分放到硬盘中?

答:ARMv8 OS是根据内存大小建立页表的,例如当物理内存只有1G时,1G=230=218 *4K(页大小),即需要218个PTE,每个页表512个PTE,所以需要29个PT表,共需要29*4K=2M大小的页表(事实上还需要计算PGD和PMD,各4K)。

所以1G内存空间,需要2M大小页表;

2G——4M

100G——200M

512G——1G页表

相对内存大小来说,页表大小还是很小的。

注意:如果是64位机器,就不存在高端内存一说,因为地址空间很大很大,属于内核的空间也不止1G,在aarch64 linux中内核空间是512G,内核完全可以直接管理所有内存。







本文转载自:http://blog.csdn.net/qianlong4526888/article/details/9058221

共有 人打赏支持
哭你吃完

哭你吃完

粉丝 17
博文 457
码字总数 950
作品 0
广州
网页/平面设计
私信 提问
[译] ARMv8-A架构基础之改变异常级别

之前版本的ARM架构定义了基于处理器模式的异常模型。 对于每种异常类型,体系结构都定义了异常所采用的模式。 这种模式被称为异常的目标模式(target mode)。 然而可配置的陷入,使能和路由...

赵国开
2018/01/21
0
0
io.js 1.4.3 发布,服务器端 JS 引擎

io.js 1.4.3 发布,值得关注的改进: stream: Fixed problems for platforms without support, particularly Windows. Changes introduced in 1.4.1, via #926, broke some functionality fo......

oschina
2015/03/03
2.7K
4
Valgrind 3.10.1 发布,运行时诊断工具

Valgrind 3.10.1 发布,这是一个 bugfix 版本,修复 3.10.0 中报告的一些 bug,以及 AArch64 ARMv8 架构下的指令和系统调用的相关问题。详细列表请看这里。 Valgrind是一个运行时诊断工具,它...

oschina
2014/12/04
2.8K
4
Linux 内核 3.8 是给 Linux 用户的圣诞礼物

Linux 3.8 kernel合并窗口将在圣诞节前夕关闭,Phoronix列举了3.8 kernel加入的新特性:CPU热插拔支持;改进ACPI电源管理;改善XFS文件系统;支持64位ARMv8/AArch64;放弃支持旧的i386处理器...

oschina
2012/12/17
6.2K
34
IO.js 1.7.1 发布,服务器 JS 引擎

IO.js 1.7.1 发布,此版本改进了对 ARM 的支持,现在 ARM 上面此版本能够顺利创建和测试了。 值得关注的改进如下: C++ API: Fedor Indutny contributed a feature to V8 which has been ba...

oschina
2015/04/15
1K
6

没有更多内容

加载失败,请刷新页面

加载更多

RabbitMQ入门

RabbitMQ是一个由erlang开发的基于AMQP(Advanced Message Queue)协议的开源实现。用于在分布式系统中存储转发消息,在易用性、扩展性、高可用性等方面都非常的优秀。是当前最主流的消息中间...

watermelon11
今天
15
0
今天的学习

自动加载:方法一 function __autoload( $className ){在这里,完成加载B这个类文件的工作。}class A{} //这是一个类$a1 = new A(); //这里没有自动加载的发生,因为A这个类...

墨冥
今天
2
0
印刷工艺步骤

印刷厂从收到订单到交付整个流程,一般涉及到以下步骤 1.设计(经过软件如cdr,psd,ai等等设计需要印刷的名片,宣传单,画册等物料); 2.排版拼版(在电脑软件这区域完成); 3.出版、出硫...

focusone
昨天
4
0
virtualbox中安装ubuntu

virtualbox+ubuntu 安装virtualbox,当前版本是6.0.4 下载ubuntu安装盘,建议lubuntu,链接是http://mirrors.ustc.edu.cn/ubuntu-cdimage/lubuntu/releases/18.04.2/release/lubuntu-18.04.......

chuqq
昨天
5
0
exists 谓词的子查询

https://blog.csdn.net/qq_19782019/article/details/78730882

仟昭
昨天
4
0

没有更多内容

加载失败,请刷新页面

加载更多

返回顶部
顶部
