在 Kibana 中显示图片及 Binary 字段类型介绍

原创
06/17 08:00
阅读数 5

导语



在今天的文章中,我将向大家展示如何在 Kibana 中进行图片显示。我的同事在他自己的博客中写了一篇文章 “用 Elasticsearch 存储图片并在 Kibana 中显示”。在今天的文章里,我的许多内容来自这篇文章,只是我想在动手时更加详细一点,以便我们自己能够按照这些步骤能看到想要的结果。在之前我还有一篇文章是关于在 Kibana 中进行展示多媒体的。你可以参考文章 “Kibana:如何在 Discover 中显示图片及播放音乐”。


Binary 字段类型


我们知道图片通常比较大,而且不便于搜索,除非我们使用向量搜索。如果你对向量搜索感兴趣,请参阅我的另外一篇文章 “Elasticsearch:如何使用 Elasticsearch 和 Python 构建面部识别系统”。在 Elasticsearch 中,我们可以使用 binary 字段类型来进行存储。Binary 类型接受二进制值作为 Base64 编码字符串。该字段默认不存储且不可搜索,比如:

PUT my-index-000001{  "mappings": {    "properties": {      "name": {        "type": "text"      },      "blob": {        "type": "binary"      }    }  }} PUT my-index-000001/_doc/1{  "name": "Some binary blob",  "blob": "U29tZSBiaW5hcnkgYmxvYg==" }


二进制字段接受以下参数。

  • doc_values 字段是否应该以列存的方式存储在磁盘上,以便以后可以用于排序、汇总或脚本,可配置为 "true "或 “false”(默认)

  • store 字段值是否应与 _source 字段分开存储和检索。可配置为 true 或 false(默认)


动手实践

PUT images

{

  "mappings": {

    "properties": {

      "message": {

        "type": "binary"

      }

    }

  }

}


在上面,我们把字段 message 设置为 binary 类型的数据,这样它可以存储图片。


我们接下来在自己的电脑上创建一个如下地址的目录:

mkdir -p /Users/liuxg/elastic3/images


你可以根据自己的电脑创建不同的路径。在这个目录中,我们添加我们喜欢的图像,暂且都是以 png 为扩展名的文件:

$ pwd/Users/liuxg/elastic3/images$ lselastic.png       elasticsearch.png logstash.png




接下来,我们在这个目录下,使用 python 来创建一个文件服务器:

$ pwd/Users/liuxg/elastic3/images$ lselastic.png       elasticsearch.png logstash.png$ python3 -m http.serverServing HTTP on :: port 8000 (http://[::]:8000/) ...

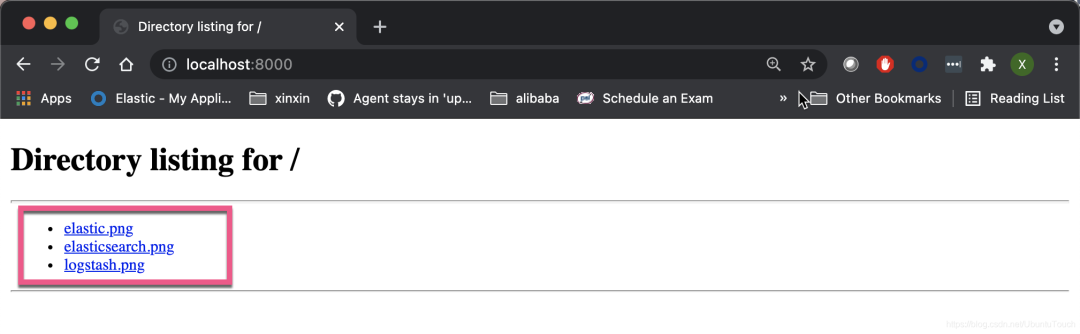

这样在我们的本地电脑中就架起来一个服务器。我们可以使用浏览器来进行访问:


我们接下来使用 Filebeat 来对这个目录进行采集,并把图像文件收集到 Elasticsearch 中:

filebeat.yml

filebeat.inputs:- type: log  paths:  - /Users/liuxg/elastic3/images/*.png  harvester_buffer_size: 16384000  fields:    format: "png"  multiline:    pattern: '^?PNG'    match: after    negate: true    max_lines: 100000 processors:   - dissect:        tokenizer: "%{key0}/images/%{filename}.png"        field: "log.file.path"        target_prefix: ""   - drop_fields:        when:            has_fields: ['key0']        fields: ["key0"]   - drop_fields:        fields: ["agent","ecs"] output.elasticsearch:  hosts: ["http://localhost:9200"]  username: "elastic"  password: "changeme"   indices:  - index: "images"   bulk_max_size: 1500  worker: 3 setup:  template.enabled: false  ilm.enabled: false


如上所示,我们的文件都被放置于路径 /Users/liuxg/elastic3/images/*.png 中,在下面的 dissect processor 中,我们需要注意的一点是:

%{key0}/images/%{filename}.png


它必须匹配我们的路径 /Users/liuxg/elastic3/images/*.png 这样它才可以提取 filename。这对下面的配置起到关键的作用。如果你想调试 Filebeat,请阅读我之前的文章 “Beats:如何测试 Beats processors”。如果你想对 Beats 的 dissect processor 有更多的认识,请阅读另外一篇文章 “Beats:Beats processors”。


我们在 Filebeat 的安装根目录下打入如下的命令:

./filebeat -e

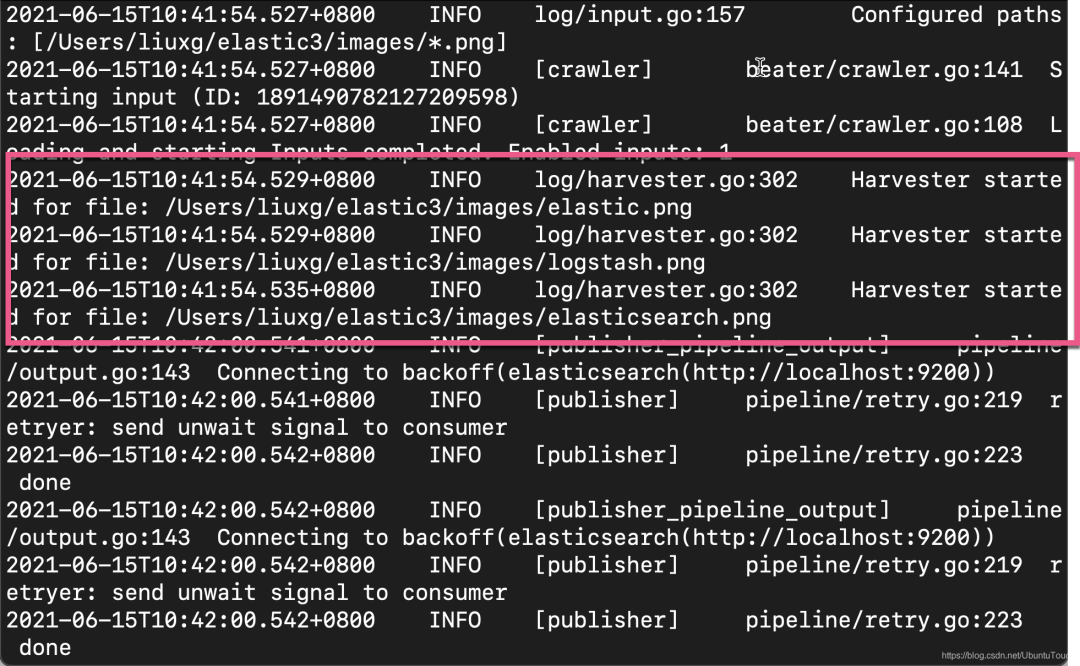

我们可以看到如下的信息:


这样我们就完成了图像数据的导入。

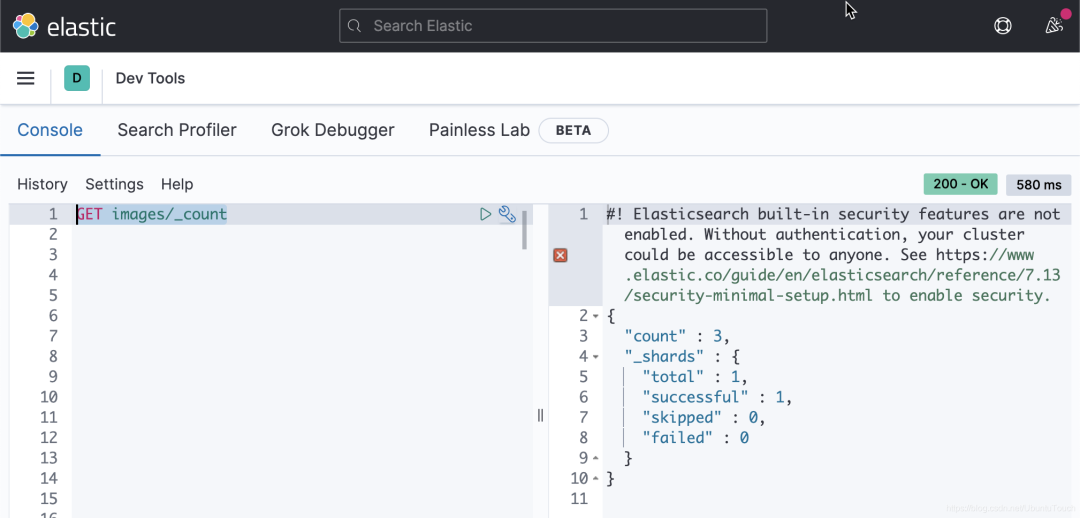

GET images/_count


我们看到有三个图片的文档被导入。我们可以进一步来检查这个 images 索引的 mapping:

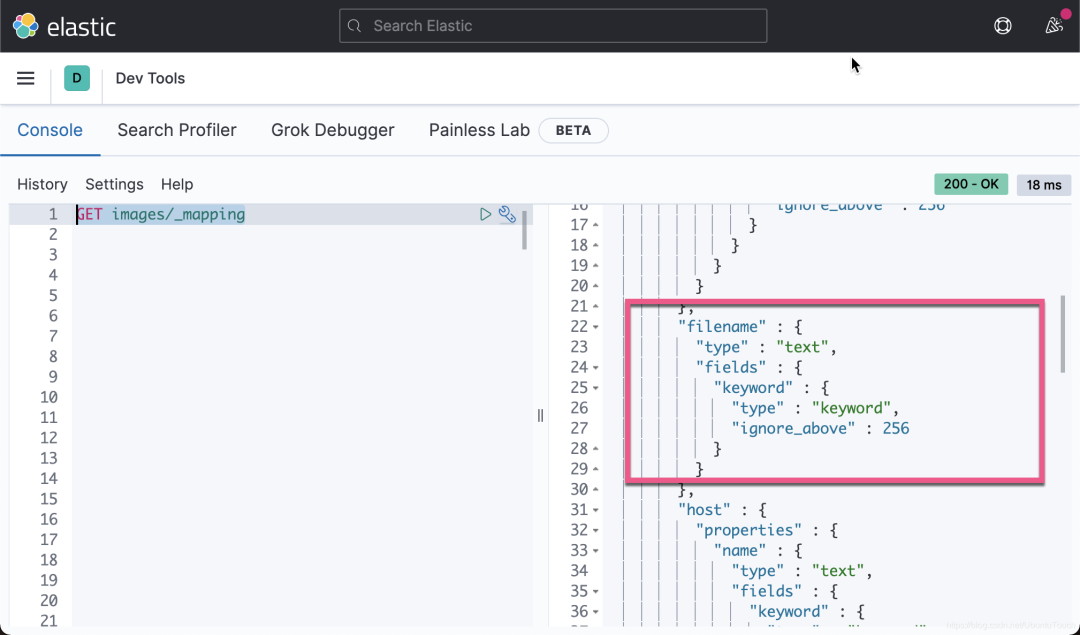

GET images/_mapping

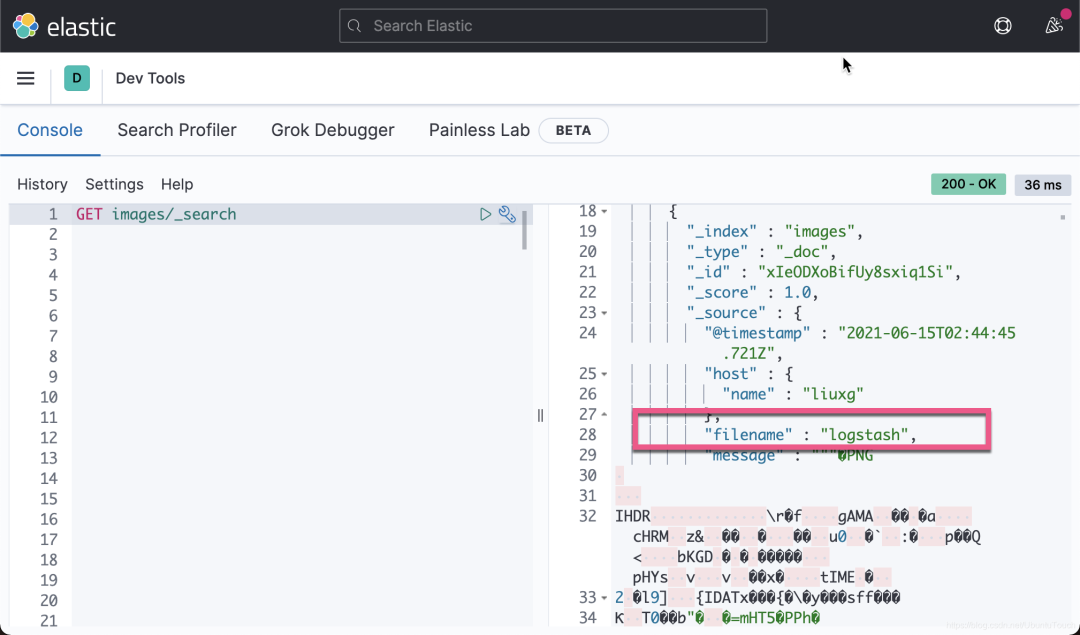

从上面我们可以看到一个叫做 filename 的字段。它在文档中的内容如下:


显然,它是提取了图片的文件名形成的内容。在上面的 message 字段中,我们可以看到它包含图片的具体的内容。


在 Kibana 中显示图片

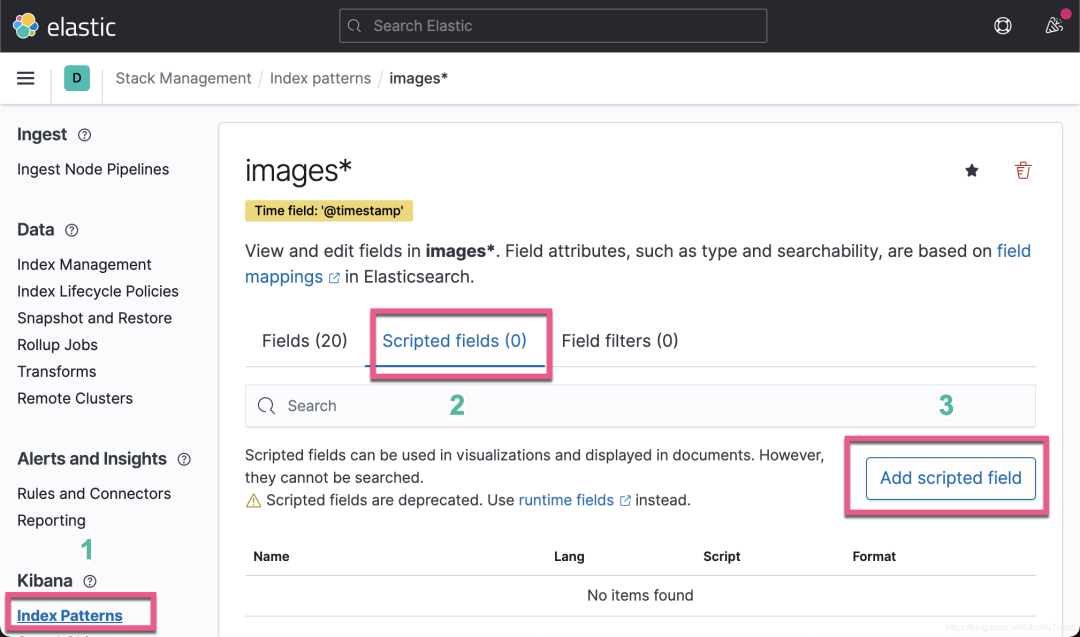

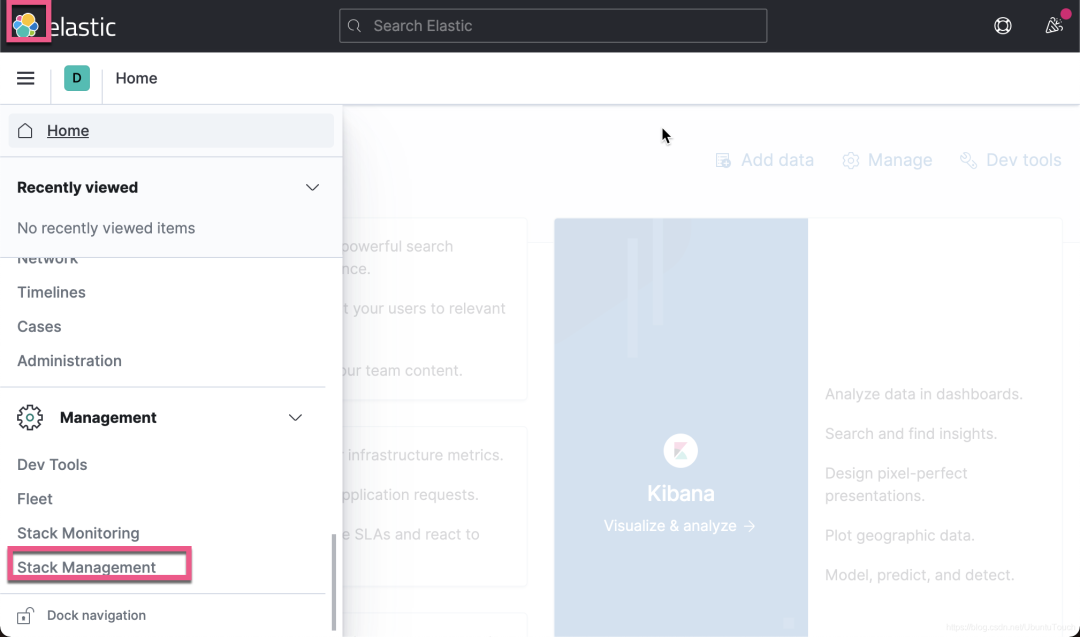

我们接下来描述如何在 Kibana 中进行图片的展示。就像我在之前的文章 “Kibana:如何在 Discover 中显示图片及播放音乐” 中所描述的那样。只要有文件的名字,加上一个可以访问的文件服务器,我们就可以在 Kibana 中进行图片的展示。确切地j讲,我们展示的图片的内容不是来自 message 字段,而是来自在上面我们介绍的文件服务器。首先,我们为 images 创建一个 index pattern。

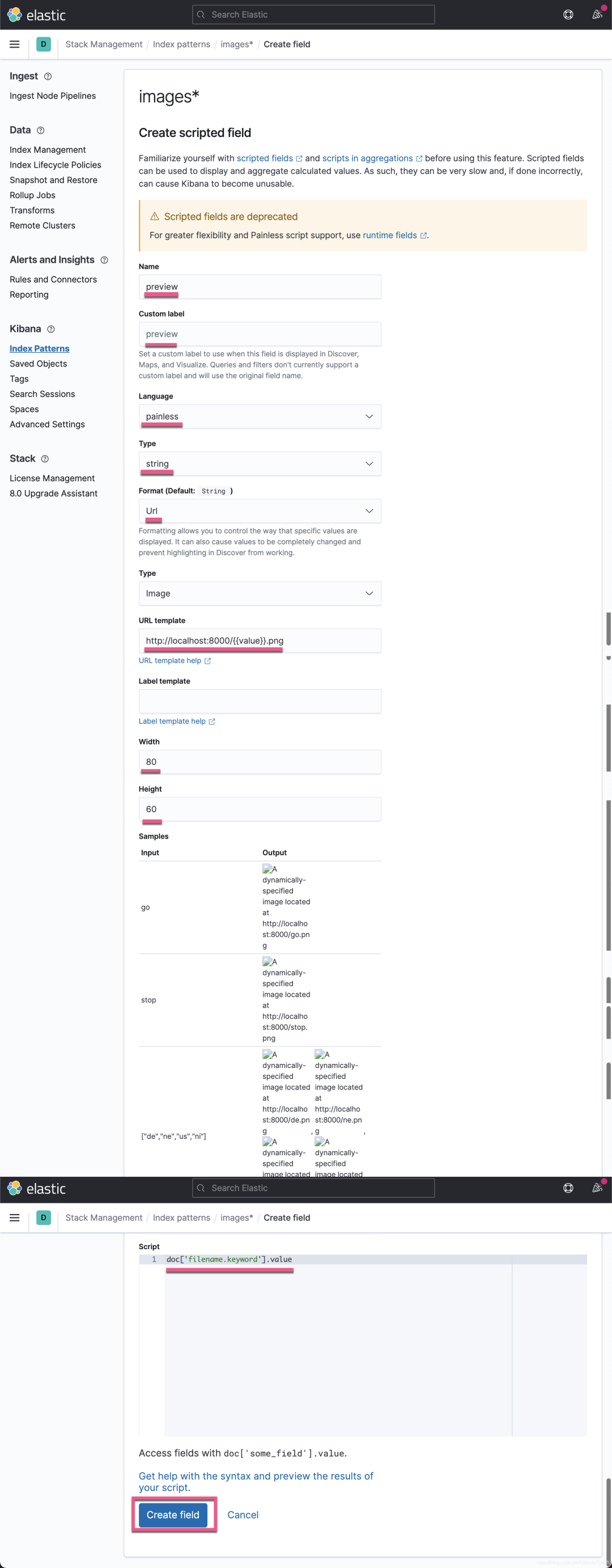

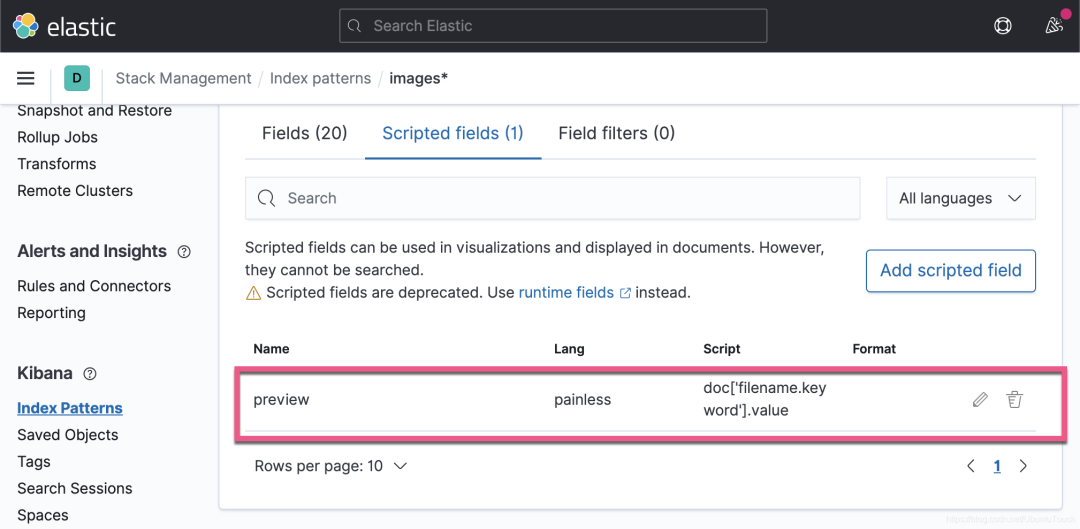

在上面,我们为 images 索引创建一个 Scripted field:


点击上面的 Create field:


这样我们就生成了一个叫做 preview 的 script field。

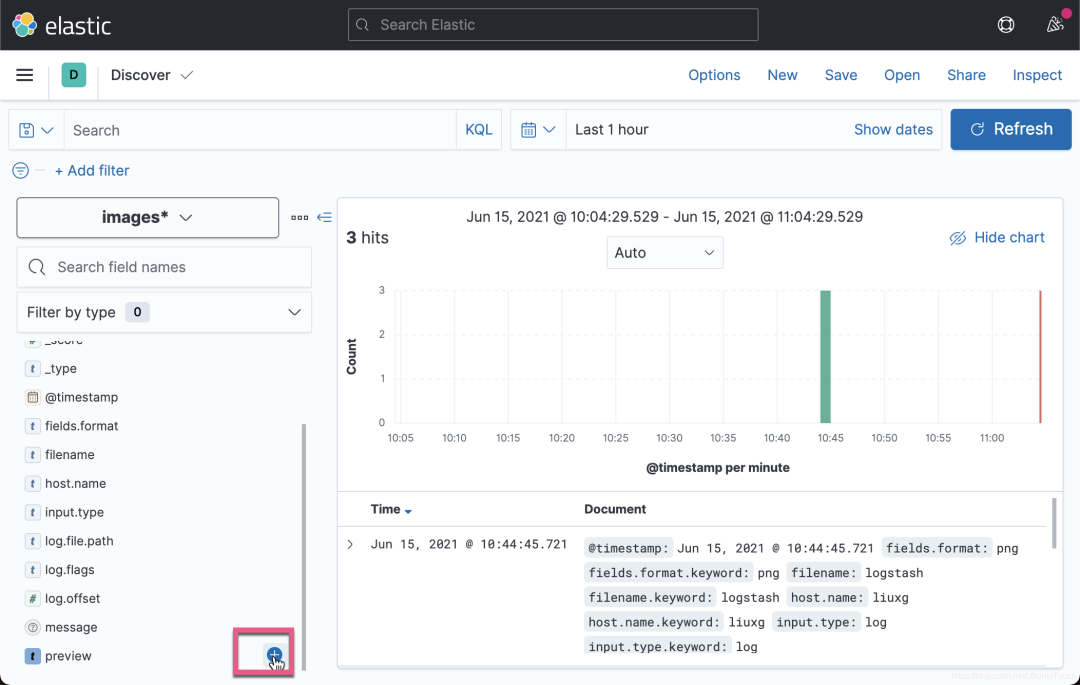

我们回到 Discover 的界面:

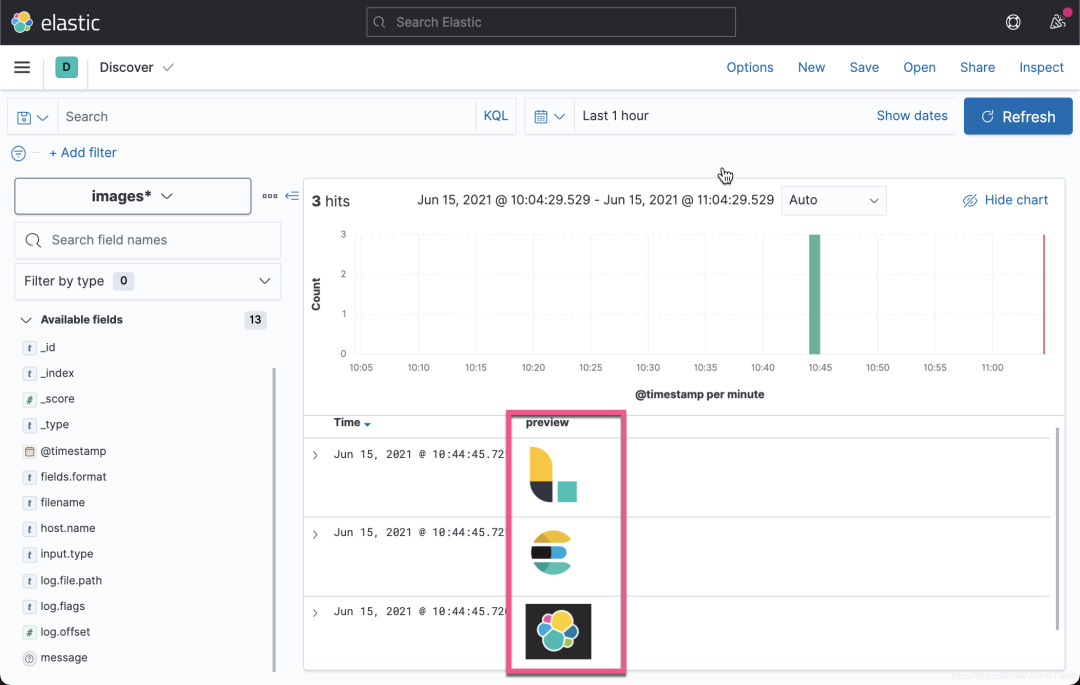

这样我们就看到了三个被导入的文档,并且我们可以清晰地看到它们的图片尽管是被放大或缩小为 80x60 的大小。
