TiProxy 原理和实现

原创
2023/07/30 00:00
阅读数 101

作者: HappyUncle 原文来源:https://tidb.net/blog/b7c01098

说明

在上篇《TiProxy 尝鲜》 中做了一些实验,比如加减tidb节点后tiproxy可以做到自动负载均衡,如果遇到会话有未提交的事务则等待事务结束才迁移。

本次主要研究这样的功能在tiproxy中是如何实现的,本次分享内容主要为以下几部分:

  • tiproxy是怎么发现tidb?
  • tiproxy是在tidb节点间自动负载均衡的逻辑?
  • 在自动负载均衡时tiproxy是怎么做到优雅的session迁移、session上下文恢复?
  • tiproxy在自动负载均衡期间遇到处于未提交事务的session是怎么等待结束的?

Tiproxy 介绍

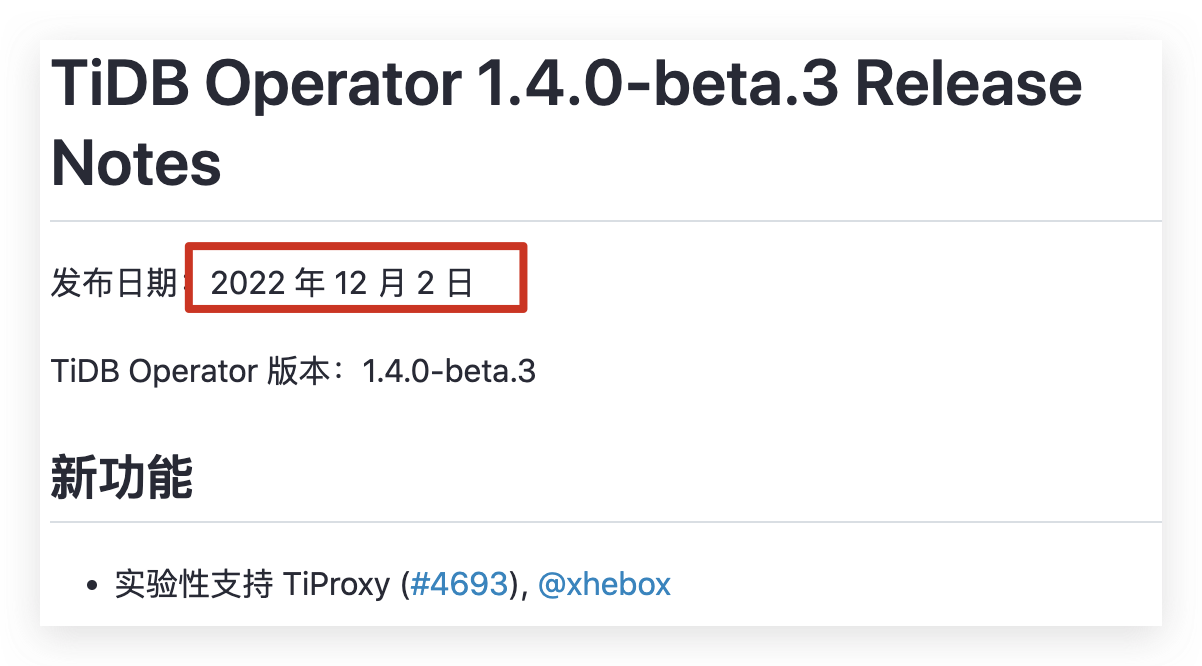

tiproxy 在 2022年12月2日被operator支持

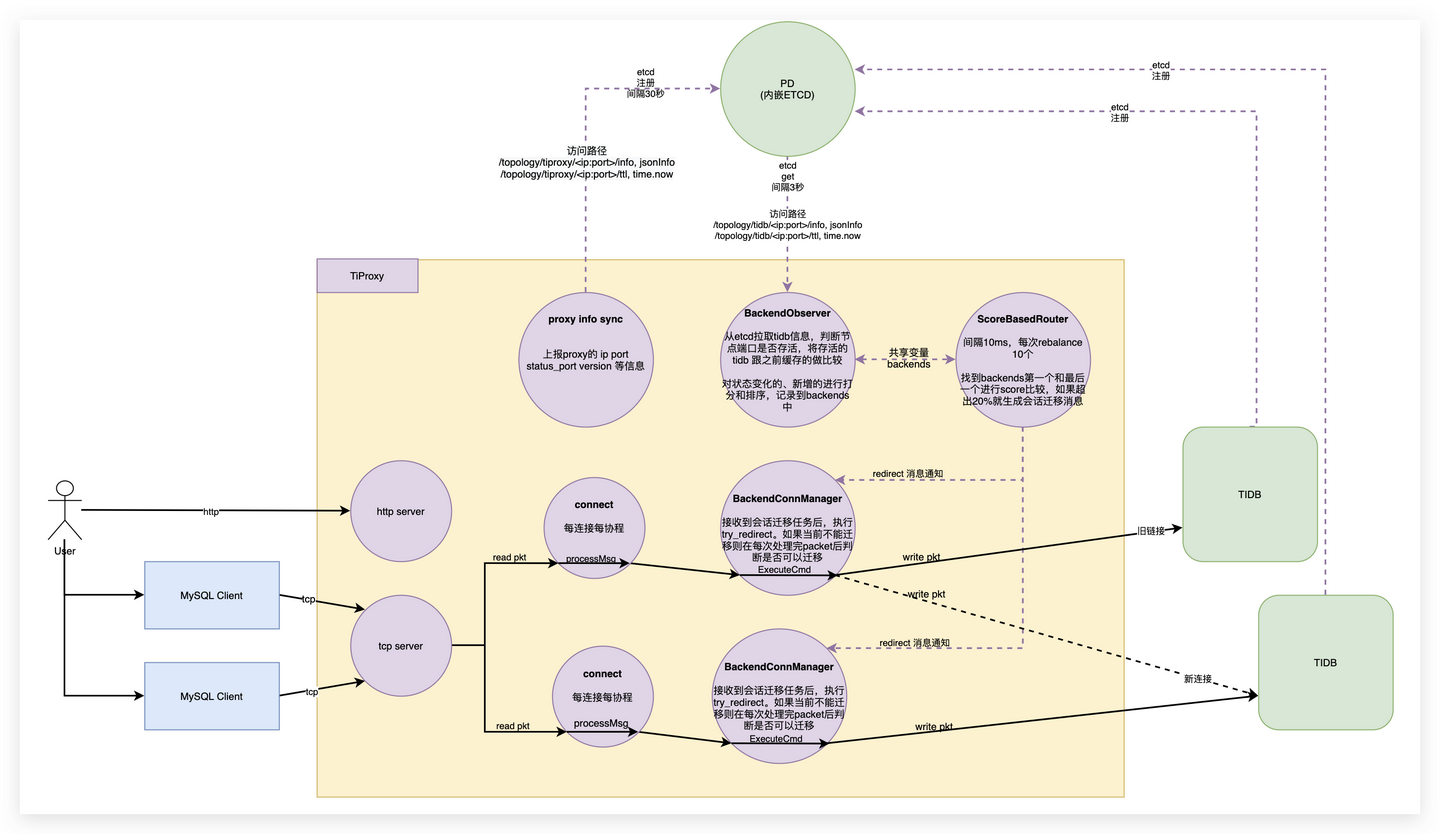

相关的设计文档可以从官方 README  和 goole doc  中查看

这个有个重要特性需要说明下:

  • tiproxy组件不会保存账号的密码,因为这是不安全的行为,所以当进行会话迁移的时候使用的是 session token 认证方式(下文会提到这种方式的实现原理)。

声明

目前tiproxy还处于实验阶段、功能还在持续开发中,本文讲述的内容跟日后GA版本可能存在差异,届时请各位看官留意。

另外本人能力有限,在阅读源码中难免有理解不到位的地方,如有发现欢迎在评论区指正,感谢。

开始发车

原理分析

1、tiproxy是怎么发现tidb?

获取tidb拓扑最核心、简化后的代码如下,其实就是使用etcdCli.Get获取信息

// 从 etcd 获取 tidb 拓扑 路径 /topology/tidb/<ip:port>/info /topology/tidb/<ip:port>/ttl
func (is *InfoSyncer) GetTiDBTopology(ctx context.Context) (map[string]*TiDBInfo, error) {
    res, err := is.etcdCli.Get(ctx, tidbinfo.TopologyInformationPath, clientv3.WithPrefix())
    infos := make(map[string]*TiDBInfo, len(res.Kvs)/2)
    for _, kv := range res.Kvs {
        var ttl, addr string
        var topology *tidbinfo.TopologyInfo
        key := hack.String(kv.Key)
        switch {
        case strings.HasSuffix(key, ttlSuffix):
            addr = key[len(tidbinfo.TopologyInformationPath)+1 : len(key)-len(ttlSuffix)-1]
            ttl = hack.String(kv.Value)
        case strings.HasSuffix(key, infoSuffix):
            addr = key[len(tidbinfo.TopologyInformationPath)+1 : len(key)-len(infoSuffix)-1]
            json.Unmarshal(kv.Value, &topology)
        default:
            continue
        }

        info := infos[addr]
        if len(ttl) > 0 {
            info.TTL = hack.String(kv.Value)
        } else {
            info.TopologyInfo = topology
        }
    }
    return infos, nil
}

这个函数是怎么被tiproxy用起来的呢?

其实在每个proxy启动时后都会开启一个BackendObserver协程,这个协程会做三件事:

func (bo *BackendObserver) observe(ctx context.Context) {
    for ctx.Err() == nil {
        // 获取
        backendInfo, err := bo.fetcher.GetBackendList(ctx)
        // 检查
        bhMap := bo.checkHealth(ctx, backendInfo)
        // 通知
        bo.notifyIfChanged(bhMap)

        select {
        case <-time.After(bo.healthCheckConfig.Interval):  // 间隔3秒
        case <-bo.refreshChan:
        case <-ctx.Done():
            return
        }
    }
}

第一步获取:

从etcd获取tidb拓扑;代码见上;

第二步检查:

判断获取到tidb节点是否可以连通、访问,给每个节点设置StatusHealthy或者StatusCannotConnect状态

func (bo *BackendObserver) checkHealth(ctx context.Context, backends map[string]*BackendInfo) map[string]*backendHealth {
    curBackendHealth := make(map[string]*backendHealth, len(backends))
    for addr, info := range backends {
        bh := &backendHealth{
            status: StatusHealthy,
        }
        curBackendHealth[addr] = bh
        // http 服务检查
        if info != nil && len(info.IP) > 0 {
            schema := "http"
            httpCli := *bo.httpCli
            httpCli.Timeout = bo.healthCheckConfig.DialTimeout
            url := fmt.Sprintf("%s://%s:%d%s", schema, info.IP, info.StatusPort, statusPathSuffix)
            resp, err := httpCli.Get(url)
            if err != nil {
                bh.status = StatusCannotConnect
                bh.pingErr = errors.Wrapf(err, "connect status port failed")
                continue
            }
        }
        // tcp 服务检查
        conn, err := net.DialTimeout("tcp", addr, bo.healthCheckConfig.DialTimeout)
        if err != nil {
            bh.status = StatusCannotConnect
            bh.pingErr = errors.Wrapf(err, "connect sql port failed")
        }
    }
    return curBackendHealth
}

第三步通知:

将检查后的 backends 列表跟内存中缓存的 backends 进行比较,将变动的 updatedBackends 进行通知

// notifyIfChanged 根据最新的 tidb 拓扑 bhMap 与之前的 tidb 拓扑 bo.curBackendInfo 进行比较
// - 在 bo.curBackendInfo 中但是不在 bhMap 中:说明 tidb 节点失联,需要记录下
// - 在 bo.curBackendInfo 中也在 bhMap 中,但是最新的状态不是 StatusHealthy:也需要记录下
// - 在 bhMap 中但是不在 bo.curBackendInfo 中:说明是新增 tidb 节点,需要记录下
func (bo *BackendObserver) notifyIfChanged(bhMap map[string]*backendHealth) {
    updatedBackends := make(map[string]*backendHealth)
    for addr, lastHealth := range bo.curBackendInfo {
        if lastHealth.status == StatusHealthy {
            if newHealth, ok := bhMap[addr]; !ok {
                updatedBackends[addr] = &backendHealth{
                    status:  StatusCannotConnect,
                    pingErr: errors.New("removed from backend list"),
                }
                updateBackendStatusMetrics(addr, lastHealth.status, StatusCannotConnect)
            } else if newHealth.status != StatusHealthy {
                updatedBackends[addr] = newHealth
                updateBackendStatusMetrics(addr, lastHealth.status, newHealth.status)
            }
        }
    }
    for addr, newHealth := range bhMap {
        if newHealth.status == StatusHealthy {
            lastHealth, ok := bo.curBackendInfo[addr]
            if !ok {
                lastHealth = &backendHealth{
                    status: StatusCannotConnect,
                }
            }
            if lastHealth.status != StatusHealthy {
                updatedBackends[addr] = newHealth
                updateBackendStatusMetrics(addr, lastHealth.status, newHealth.status)
            } else if lastHealth.serverVersion != newHealth.serverVersion {
                // Not possible here: the backend finishes upgrading between two health checks.
                updatedBackends[addr] = newHealth
            }
        }
    }
    // Notify it even when the updatedBackends is empty, in order to clear the last error.
    bo.eventReceiver.OnBackendChanged(updatedBackends, nil)
    bo.curBackendInfo = bhMap
}

通过上面的步骤就获取到了变动的backends,将这些变动从 BackendObserver 模块同步给 ScoreBasedRouter 模块。

2、tiproxy是在tidb节点间自动负载均衡的逻辑?

此处自动负载的语义是:将哪个 backend 的哪个 connect 迁移到哪个 backend 上。这就要解决 backend 挑选和 connect 挑选问题。

这个问题的解决办法是在 ScoreBasedRouter 模块完成。这个模块有3个 func 和上述解释相关:

type ScoreBasedRouter struct {
    sync.Mutex
    // A list of *backendWrapper. The backends are in descending order of scores.
    backends     *glist.List[*backendWrapper]
    // ...
}

// 被 BackendObserver 调用,传来的 backends 会合并到 ScoreBasedRouter::backends 中
func (router *ScoreBasedRouter) OnBackendChanged(backends map[string]*backendHealth, err error) {}

// 通过比较 backend 分数方式调整 ScoreBasedRouter::backends 中的位置
func (router *ScoreBasedRouter) adjustBackendList(be *glist.Element[*backendWrapper]) {}

// 协程方式运行,做负载均衡处理
func (router *ScoreBasedRouter) rebalanceLoop(ctx context.Context) {}

OnBackendChanged 是暴露给 BackendObserver 模块的一个接口, 用来同步从 etcd 发现的 tidb 信息,这个逻辑不复杂,详细可自行阅读源码。这个方法是问题一种提到的“通知”接收处。

adjustBackendList 本质就是调整 item 在双向链表中的位置,这个也不复杂。

下面重点说下 rebalanceLoop 的逻辑,这里涉及到"将哪个 backend 的哪个 connect 迁移到哪个 backend 上"的问题。

// rebalanceLoop 计算间隔是 10 ms,每次最多处理 10 个连接(防止后端出现抖动)
// - backends 的变化是通过 OnBackendChanged 修改的,连接平衡是 rebalanceLoop 函数做的,两者为了保证并发使用了 sync.Mutex
func (router *ScoreBasedRouter) rebalanceLoop(ctx context.Context) {
    for {
        router.rebalance(rebalanceConnsPerLoop)
        select {
        case <-ctx.Done():
            return
        case <-time.After(rebalanceInterval):
        }
    }
}

// rebalance
func (router *ScoreBasedRouter) rebalance(maxNum int) {
    curTime := time.Now()
    router.Lock()
    defer router.Unlock()
    for i := 0; i < maxNum; i++ {
        var busiestEle *glist.Element[*backendWrapper]
        for be := router.backends.Front(); be != nil; be = be.Next() {
            backend := be.Value
            if backend.connList.Len() > 0 {
                busiestEle = be
                break
            }
        }
        if busiestEle == nil {
            break
        }
        busiestBackend := busiestEle.Value
        idlestEle := router.backends.Back()
        idlestBackend := idlestEle.Value
        if float64(busiestBackend.score())/float64(idlestBackend.score()+1) < rebalanceMaxScoreRatio {
            break
        }
        var ce *glist.Element[*connWrapper]
        for ele := busiestBackend.connList.Front(); ele != nil; ele = ele.Next() {
            conn := ele.Value
            switch conn.phase {
            case phaseRedirectNotify:
                continue
            case phaseRedirectFail:
                if conn.lastRedirect.Add(redirectFailMinInterval).After(curTime) {
                    continue
                }
            }
            ce = ele
            break
        }
        if ce == nil {
            break
        }
        conn := ce.Value
        busiestBackend.connScore--
        router.adjustBackendList(busiestEle)
        idlestBackend.connScore++
        router.adjustBackendList(idlestEle)
        conn.phase = phaseRedirectNotify
        conn.lastRedirect = curTime
        conn.Redirect(idlestBackend.addr)
    }
}

rebalance 的逻辑

  • 从前往后访问 backends list,找到 busiestBackend

  • 在 backends list 最后找到 idlestBackend

  • 比较两者 score, 如果差距在 20% 以内就不用处理了

  • 否则在 busiestBackend 中取出一个 conn 给 idlestBackend

    • 取出的逻辑很简单,就是从前到后遍历当前 backend 的 connList

    • 因为session迁移要保证事务完成,所以迁移不是立刻执行的,这就得加个 phase 来跟进

      • 处于 phaseRedirectNotify 阶段的不要再取出;
      • 处于 phaseRedirectFail 但还没到超时时间的,也不要取出;
    • 其他状态的 conn 可以被取出

  • 因为有 conn 变动所以要调整下 busiestBackend 和 idlestBackend 在 backends list 中的位置

  • 最后通过 channel 通知 BackendConnManager 做去session迁移,此时 conn 状态是 phaseRedirectNotify

给每个backend的打分逻辑如下,分数越大说明负载越大

func (b *backendWrapper) score() int {
    return b.status.ToScore() + b.connScore
}

// var statusScores = map[BackendStatus]int{
//     StatusHealthy:        0,
//     StatusCannotConnect:  10000000,
//     StatusMemoryHigh:     5000,
//     StatusRunSlow:        5000,
//     StatusSchemaOutdated: 10000000,
// }

// connScore = connList.Len() + incoming connections - outgoing connections.

3、在自动负载均衡时tiproxy是怎么做到优雅的session迁移、session上下文恢复?

这个问题可以继续细分:

  • 迁移消息接收

    • ScoreBasedRouter 模块计算出哪个 conn 从哪个 backend 迁移到哪个 backend 后,怎么通知给对应的 conn ?
  • 迁移任务执行

    • conn 接收到消息后要进行session迁移,那么如何解决迁移期间 client 可能存在访问的问题 ?
    • 因为tiproxy没有保存密码,那么基于session token的验证方式是怎么实现的?
    • 新的tidb节点登录成功后,session上下问题信息是怎么恢复的?

以上的问题都可以在 BackendConnManager 模块找到答案:

type BackendConnManager struct {
    // processLock makes redirecting and command processing exclusive.
    processLock sync.Mutex
    clientIO   *pnet.PacketIO
    backendIO        atomic.Pointer[pnet.PacketIO]
    authenticator  *Authenticator
}
func (mgr *BackendConnManager) Redirect(newAddr string) bool {}
func (mgr *BackendConnManager) processSignals(ctx context.Context) {}
func (mgr *BackendConnManager) tryRedirect(ctx context.Context) {}
func (mgr *BackendConnManager) querySessionStates(backendIO *pnet.PacketIO) (sessionStates, sessionToken string, err error) {}
func (mgr *BackendConnManager) ExecuteCmd(ctx context.Context, request []byte) (err error) {}

迁移消息接收

在前文的 rebalance 方法最后,有行这样的逻辑

conn.Redirect(idlestBackend.addr)

这就是 ScoreBasedRouter 的通知给对应 conn 的地方。

这里调用的是 BackendConnManager::Redirect, 具体执行逻辑 - 将目标 backend 存储到 redirectInfo - 给 signalReceived channel 发 signalTypeRedirect 消息

func (mgr *BackendConnManager) Redirect(newAddr string) bool {
    // NOTE: BackendConnManager may be closing concurrently because of no lock.
    switch mgr.closeStatus.Load() {
    case statusNotifyClose, statusClosing, statusClosed:
        return false
    }
    mgr.redirectInfo.Store(&signalRedirect{newAddr: newAddr})
    // Generally, it won't wait because the caller won't send another signal before the previous one finishes.
    mgr.signalReceived <- signalTypeRedirect
    return true
}

该消息被 BackendConnManager::processSignals 协程接收

func (mgr *BackendConnManager) processSignals(ctx context.Context) {
    for {
        select {
        case s := <-mgr.signalReceived:
            // Redirect the session immediately just in case the session is finishedTxn.
            mgr.processLock.Lock()
            switch s {
            case signalTypeGracefulClose:
                mgr.tryGracefulClose(ctx)
            case signalTypeRedirect:   // <<<<<<<<<<<<<<<<<<
                mgr.tryRedirect(ctx)
            }
            mgr.processLock.Unlock()
        case rs := <-mgr.redirectResCh:
            mgr.notifyRedirectResult(ctx, rs)
        case <-mgr.checkBackendTicker.C:
            mgr.checkBackendActive()
        case <-ctx.Done():
            return
        }
    }
}

这里补充下 processSignals 是怎么来的。正常情况下,client每发起一个连接,proxy就会起两个协程:

  • 连接、转发 tcp 消息协程:

    • 连接:SQLServer::Run 方法启动,也就是每连接每协程的意思。
    • 转发:ClientConnection 模块调用 BackendConnManager::ExecuteCmd 实现消息转发

<!---->

  • 监听和执行 redirect 任务协程:
    • BackendConnManager 模块启动 processSignals 协程处理:

所以上文监听 signalTypeRedirect 消息的 processSignals 协程,在连接建立时就启动了,当收到消息后执行 tryRedirect 方法尝试执行迁移。

迁移任务执行

tryRedirect 处理逻辑比较复杂,我们选取核心流程进行简述:

func (mgr *BackendConnManager) tryRedirect(ctx context.Context) {
    // 获取目标 backend
    signal := mgr.redirectInfo.Load()
    // 处于事务中,先不做迁移
    if !mgr.cmdProcessor.finishedTxn() {
        return
    }
    // 组装执行结果
    rs := &redirectResult{
        from: mgr.ServerAddr(),
        to:   signal.newAddr,
    }
    defer func() {
        // 不论执行成功与否都清空 redirectInfo, 并将 rs 结果发到 redirectResCh, redirectResCh 的处理逻辑还是在 processSignals 中处理
        mgr.redirectInfo.Store(nil)
        mgr.redirectResCh <- rs
    }()
    // 从源 backend 获取 sessionStates, sessionToken
    backendIO := mgr.backendIO.Load()
    sessionStates, sessionToken, rs.err := mgr.querySessionStates(backendIO)
    // 跟目标 backend 建立tcp连接
    cn, rs.err := net.DialTimeout("tcp", rs.to, DialTimeout)
    // 将 conn 包裹为 PacketIO
    newBackendIO := pnet.NewPacketIO(cn, mgr.logger, pnet.WithRemoteAddr(rs.to, cn.RemoteAddr()), pnet.WithWrapError(ErrBackendConn))
    // 使用 session token方式跟目标 backend 进行鉴握手鉴权
    mgr.authenticator.handshakeSecondTime(mgr.logger, mgr.clientIO, newBackendIO, mgr.backendTLS, sessionToken)
    // 登录目标 backend 进行鉴权
    rs.err = mgr.initSessionStates(newBackendIO, sessionStates)
    // 将新的 PacketIO 存储到 BackendConnManager 的成员变量中,后续再有请求都是用此变量
    mgr.backendIO.Store(newBackendIO)
}

上面展示了 session token 的认证方式和上下文恢复的逻辑,对应 querySessionStates 、handshakeSecondTime 、initSessionStates 三个方法:

  • querySessionStates: tiproxy 在 tidb a 上执行 SHOW SESSION_STATES 获取到 session_token session_state
  • handshakeSecondTime: tiproxy 使用 session_token 认证方式登录到 tidb b
  • initSessionStates: tiproxy 登录成功后执行 SET SESSION_STATES '%s' 设置 tidb b 的 session_state

补充:

  • tiproxy 使用的 session token 的方式可以理解为 tidb 丰富了 mysql 协议,在 client 登录 server 的时候,除了账号密码这种mysql_native_password方式,还支持了账号token方式。
  • 使用 session token 认证方式,要求整个tidb集群证书是一样的,这样tidb a签名,tidb b才可以验签通过。

为了方式迁移期间,client还有新的会话,在执行 tryRedirect 前后使用 sync.Mutex 进行保护

func (mgr *BackendConnManager) processSignals(ctx context.Context) {
    for {
            // ...
            mgr.processLock.Lock()
            switch s {
            case signalTypeRedirect:
                mgr.tryRedirect(ctx)
            }
            mgr.processLock.Unlock()
            // ...
        }
    }
}

func (mgr *BackendConnManager) ExecuteCmd(ctx context.Context, request []byte) (err error) {
    // ...
    mgr.processLock.Lock()
    defer mgr.processLock.Unlock()
    // ...
    waitingRedirect := mgr.redirectInfo.Load() != nil
    // ...
    if waitingRedirect {
        mgr.tryRedirect(ctx)
    }
    // ...
}

4、tiproxy在自动负载均衡期间遇到处于未提交事务的session是怎么等待结束的?

对于 tryRedirect 方法有两个地方被调用,即前文提到的 BackendConnManager::processSignals 和 BackendConnManager::ExecuteCmd

BackendConnManager::processSignals 只有在收到channe消息后立即出发一次,如果有未完成的事务就不再执行了。

所以为了保证迁移任务可继续,在 BackendConnManager::ExecuteCmd 中每次执行完 executeCmd 后尝试迁移,这样就能保证事务结束后立刻迁移。

func (mgr *BackendConnManager) ExecuteCmd(ctx context.Context, request []byte) (err error) {
    // ...
    waitingRedirect := mgr.redirectInfo.Load() != nil
    // ...
    holdRequest, err = mgr.cmdProcessor.executeCmd(request, mgr.clientIO, mgr.backendIO.Load(), waitingRedirect)
    // ...
    if mgr.cmdProcessor.finishedTxn() {
        if waitingRedirect {
            mgr.tryRedirect(ctx)
        }
        // ...
    }
    // ...
}

判断事务是否结束的 finishedTxn 方法逻辑:解析 client 的请求类型、解析 backend 的响应状态综合判断事务是否完成,此逻辑过于硬核,等以后研究明白后再分享吧。

有兴趣的读者可以分析下这段逻辑:

func (cp *CmdProcessor) finishedTxn() bool {
    if cp.serverStatus&(StatusInTrans|StatusQuit) > 0 {
        return false
    }
    // If any result of the prepared statements is not fetched, we should wait.
    return !cp.hasPendingPreparedStmts()
}

func (cp *CmdProcessor) updatePrepStmtStatus(request []byte, serverStatus uint16) {
    var (
        stmtID         int
        prepStmtStatus uint32
    )
    cmd := pnet.Command(request[0])
    switch cmd {
    case pnet.ComStmtSendLongData, pnet.ComStmtExecute, pnet.ComStmtFetch, pnet.ComStmtReset, pnet.ComStmtClose:
        stmtID = int(binary.LittleEndian.Uint32(request[1:5]))
    case pnet.ComResetConnection, pnet.ComChangeUser:
        cp.preparedStmtStatus = make(map[int]uint32)
        return
    default:
        return
    }
    switch cmd {
    case pnet.ComStmtSendLongData:
        prepStmtStatus = StatusPrepareWaitExecute
    case pnet.ComStmtExecute:
        if serverStatus&mysql.ServerStatusCursorExists > 0 {
            prepStmtStatus = StatusPrepareWaitFetch
        }
    case pnet.ComStmtFetch:
        if serverStatus&mysql.ServerStatusLastRowSend == 0 {
            prepStmtStatus = StatusPrepareWaitFetch
        }
    }
    if prepStmtStatus > 0 {
        cp.preparedStmtStatus[stmtID] = prepStmtStatus
    } else {
        delete(cp.preparedStmtStatus, stmtID)
    }
}

总结

本文从4个疑惑入手,阅读了下tiproxy的代码实现,都找到了对应的处理逻辑。

对比于tidb、tikv、pd等组件代码,tiproxy实简单很多,推荐大家学习下。

彩蛋

在梳理上面4个问题的时,理清思路后,绘制了如下的内部交互图,有兴趣的可以自己研究下,下篇文章我们将对其进行说明。

展开阅读全文
加载中
点击引领话题📣 发布并加入讨论🔥
打赏
0 评论
0 收藏
0
分享
返回顶部
顶部
