作者：申江伟 MatrixOne 研发工程师
MatrixOne从0.5设计开始就已经确定采用列存结构来存储数据集，原因如下：
- 很容易对AP优化；
- 通过引入Column Family的概念可以对负载灵活适配。假如所有列都是一个Column Family，也就是所有的列数据保存在一起，这就跟数据库的HEAP文件非常类似，可以表现出行存类似的行为，典型的OLTP数据库如PostgreSQL就是基于HEAP来做的存储引擎。假如每个列都是独立的Column Family，也就是每一列都独立存放，那么就是典型的列存。通过定义Column Family，用户可以方便地在行存和列存之间切换，这只需要在DDL表定义中指定即可。
Part 1 Layout需要满足的条件及解决的问题
设计一种Layout，首先要提出一个疑问。
我们到底需要满足什么功能和需求？
对于MatrixOne来说，需要存储的数据类型有很多种，比如：数据库表数据、元数据、数据库业务trace log、查询结果的cache... ...
功能1：支持存储MatrixOne所有的业务类型数据。
MatrixOne需对接S3或共享对象存储，每一个对象需要存储指定行数或Size的存储集，所以一个对象会存储多个数据单元，对于每一个数据单元我们称之为Block。这些Block需要高效读取和管理，比如一个查询需要读取哪些Block，首先需要拿到Block的元数据并分析，然后再根据这些Block的元数据得到真正数据的存放地址并读取。
功能2：便捷高效的元数据。
当MatrixOne运行一段时间，客户需求不断增加，这时不得不修改当前的Layout。
功能3：支持数据的版本兼容和控制。
支持数据分析工具和添加Scrub任务。
功能4：支持从数据对象文件中重建MatrixOne的表结构。

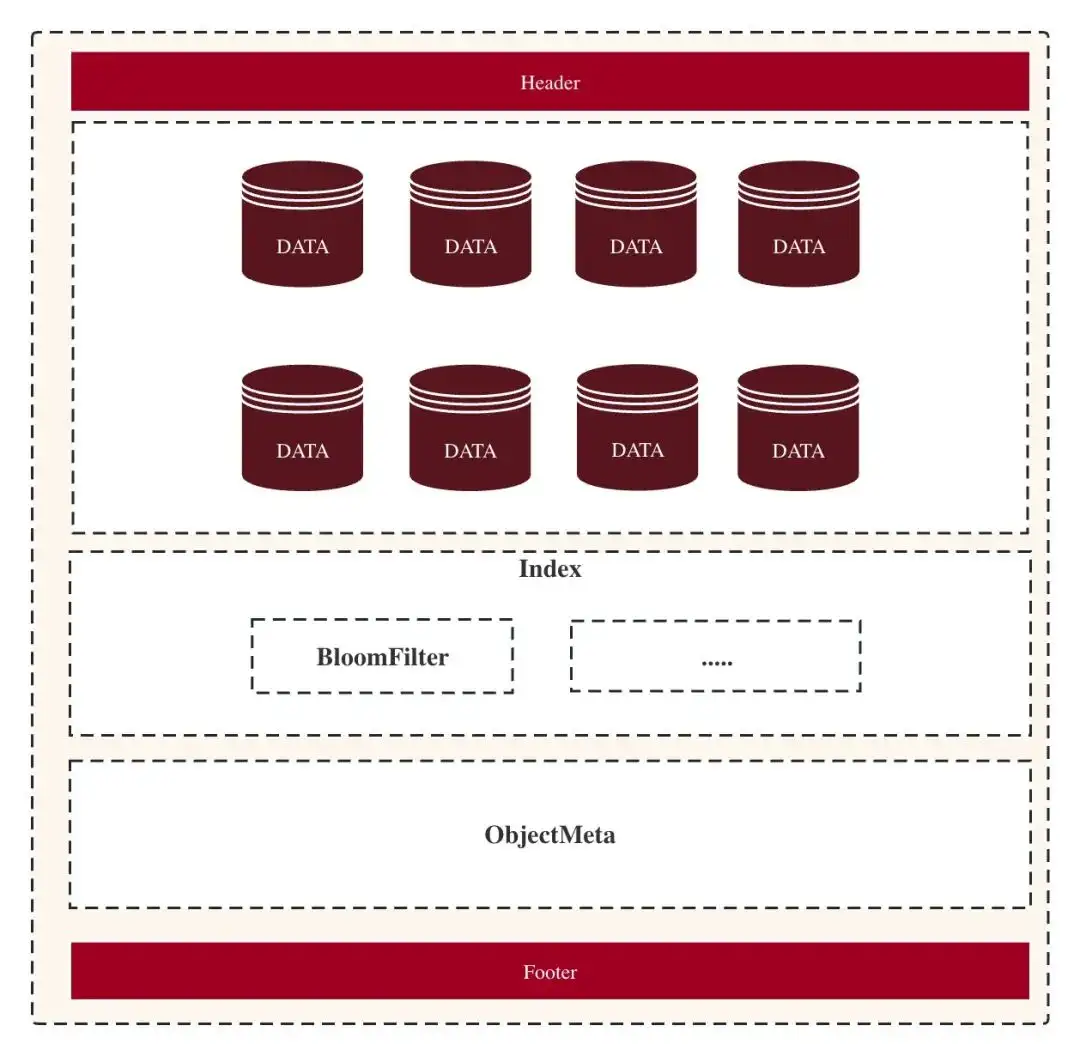

根据上诉几个问题，我们设计了现在的Layout，它由Header、数据区、索引区、元数据区和Footer组成。这些区域的作用如下：
Header ：记录了当前Layout的版本、元数据区的位置等信息。
数据区 ：存储了数据对象的数据信息。
索引区 ：存储了数据对象的索引信息。
元数据区 ：存储了数据对象的元数据信息，这些元数据包括数据对象的类型、数据对象的大小、行数、列数、压缩算法等信息。
Footer ：可以看作是一个Header的镜像。
Part 2 结构解析
1 Extent
在MatrixOne中，Extent负责记录一个IOEntry的位置信息。
+------------+----------+-------------+-------------+
| Offset(4B) | Size(4B) | OSize (4B) | Algo (1B) |
+------------+----------+-------------+-------------+
Offset = IOEntry的起始地址
Size = IOEntry存储在对象中的大小
oSize = IOEntry压缩前的原始大小
Algo = 压缩算法类型2 ObjectMeta
为什么我们先介绍ObjectMeta而不是Header，因为MatrixOne的查询业务是从ObjectMeta开始的。 MatrixOne向S3写入数据成功后，会返回一个记录ObjectMeta位置的Extent，并保存到Catalog中。 当MatrixOne执行查询操作需要读取数据时，可以通过这个Extent拿到ObjectMeta，从而拿到Block的真实数据。

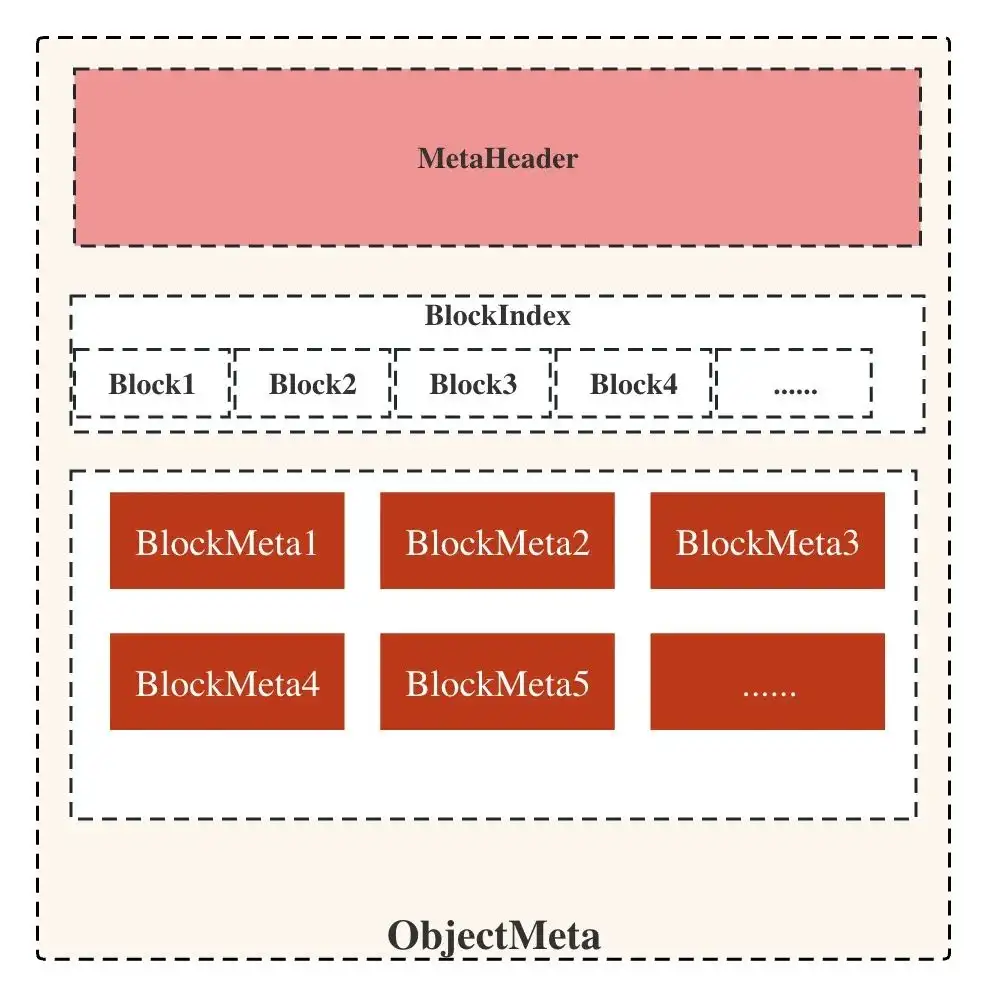

ObjectMeta由多个BlockMeta、一个MetaHeader、一个BlockIndex组成。 MetaHeader和BlockMeta结构一致，用来记录整个Object的全局信息，比如dbID，TableID，ObjectName和Object全局数据的的ZoneMap、Ndv、nullCut等等。
BlockIndex记录后面每一个BlockMeta的地址。ObjectMeta在MatrixOne系统中使用非常频繁， 虽然每一个BlockMeta的地址可以遍历算出来，但是为了节省开销和提高性能，还是记录了BlockIndex。
BlockMeta记录了每一个Block的元数据信息。
3 BlockMeta & MetaHeader
BlockMeta由一个Header和多个ColumnMeta组成。
Header记录了BlockID、Block的Rows、Column Count等信息。
ColumnMeta记录了每一列的数据地址、Null Count（当前列Null值的数量）、Ndv（当前列有多少不同的值）等信息。
>>> Block Meta Header
+----------------------------------------------------------------------------------------------------+
| Header |
+----------+------------+-------------+-------------+------------+--------------+--------------------+
| DBID(8B) | TableID(8B)|AccountID(4B)|BlockID(20B) | Rows(4B) | ColumnCnt(2B)| BloomFilter(13B) |
+----------+------------+-------------+-------------+------------+--------------+--------------------+
| Reserved(37B) |
+----------------------------------------------------------------------------------------------------+
| ColumnMeta |
+----------------------------------------------------------------------------------------------------+
| ColumnMeta |
+----------------------------------------------------------------------------------------------------+
| ColumnMeta |
+----------------------------------------------------------------------------------------------------+
| .......... |
+----------------------------------------------------------------------------------------------------+
DBID = Database id
TableID = Table id
AccountID = Account id
BlockID = Block id。
Rows = MetaHeader中为对象的行数，BlockMeta中为当前Block的行数
ColumnCnt = 在对象或Block中有多少列
BloomFilter = 存储BloomFilter区域的地址，只在MetaHeader中有效>>> Column Meta
+--------------------------------------------------------------------------------+
| ColumnMeta |
+--------+---------+-------+-----------+---------------+-----------+-------------+
|Idx(2B) |Type(1B) |Ndv(4B)|NullCnt(4B)|DataExtent(13B)|Chksum(4B) |ZoneMap(64B) |
+--------+---------+-------+-----------+---------------+-----------+-------------+
| Reserved(32B) |
+--------------------------------------------------------------------------------+
Idx = Column的序号
Ndv = Column中有多少不同的值
NullCnt = Column中有多少Null值
DataExtent = Column数据的位置
Chksum = Column数据的checksum
ZoneMap = Column的ZoneMap，大小固定为64B>>> Header
Header和Footer记录信息一致，只不过位置不同。
+---------+------------+---------------+----------+
|Magic(8B)| Version(2B)|MetaExtent(13B)|Chksum(4B)|
+---------+------------+---------------+----------+
Magic = Engine identity (0x0xFFFFFFFF)
Version = 对象文件的版本号
MetaExtent = ObjectMeta的位置信息
Chksum = ObjectMeta的checksum>>> Footer
+----------+----------------+-----------+----------+
|Chksum(4B)| MetaExtent(13B)|Version(2B)| Magic(8B)|
+----------+----------------+-----------+----------+Part 3 通过Extent读数据
在介绍ObjectMeta时，我们知道，MatrixOne向S3写入数据成功后， 会返回一个记录ObjectMeta位置的Extent。这里时候我们会通过Extent来执行读数据的操作。
首先，通过Extent中的地址，向S3请求读一个IO Entry，并且放入MatrixOne的cache中。 这个IO Entry就是ObjectMeta的全部内容。通过位移计算可以拿到BlockIndex，根据BlockIndex记录的Extent可以得到被读的 BlockMeta，到此为止我们元数据操作已经结束，剩下就是向S3请求读一个个Column Data了。
+-----------+
| Extent |
+-----------+
|
|
+-------------------------+
| IO Entry |
+-------------------------+
| ObjectMeta |
+-------------------------+
|
|
+---------------------------------------------------------------------
| BlockIndex |
+--------+------------+------------+------------+-----------+--------+
| Count | <Extent-1> | <Extent-2> | <Extent-3> | Extent-4> | ...... |
+--------+------------+------------+------------+-----------+--------+
| |
| |
+------------------------------------------------+ |
| Block1(BlockMeta) | |
+--------------+--------------+--------------+---+ |
|<ColumnMeta-1>|<ColumnMeta-2>|<ColumnMeta-3>|...| |
+--------------+--------------+--------------+---+ |
| | | |
| | | +------------------+
+----------+ +----------+ +----------+ | Block4(BlockMeta)|
| IO Entry | | IO Entry | | IO Entry | +------------------+
+----------+ +----------+ +----------+ | <ColumnMeta>... |
|ColumnData| |ColumnData| |ColumnData| +------------------+
+----------+ +----------+ +----------+ |
|
+------------------+
| IO Entry... |
+------------------+ Part 4 版本兼容
>>> IOEntry
IOEntry表示一个IO单元，具体对应在Layout中就是：ObjectMeta、每一个Column的数据、BloomFilter区还有Header和Footer。 除了Header和Footer，我们需要在每一个IOEntry头添加两个flag：Type&Version。
每一个结构或模块需要实现Encode/Decode函数，然后注册到MatrixOne中，MatrixOne读出IOEntry后会根据这两个flag来选择对应的代码。
const (
IOET_ObjectMeta_V1 = 1
IOET_ColumnData_V1 = 1
IOET_BloomFilter_V1 = 1
...
IOET_ObjectMeta_CurrVer = IOET_ObjectMeta_V1
IOET_ColumnData_CurrVer = IOET_ColumnData_V1
IOET_BloomFilter_CurrVer = IOET_BloomFilter_V1
)
const (
IOET_Empty = 0
IOET_ObjMeta = 1
IOET_ColData = 2
IOET_BF = 3
...
)
以ObjectMeta为例。我们需注册V1的Encode/Decode函数代码，设置IOET_ObjectMeta_CurrVer为V1,并写入数据。
const (
IOET_ObjectMeta_V1 = 1
IOET_ObjectMeta_V2 = 2
...
IOET_ObjectMeta_CurrVer = IOET_ObjectMeta_V2
...
)
func EncodeObjectMetaV2(meta *ObjectMeta) []byte {
...
}
func DecodeObjectMetaV2(buf []byte) *ObjectMeta {
...
}
RegisterIOEnrtyCodec(IOET_ObjMeta,IOET_ObjectMeta_V2,EncodeObjectMetaV2,DecodeObjectMetaV2)
ObjectMeta.Write(IOET_ObjMeta, IOET_ObjectMeta_CurrVer)
