概述
下面从模式结构和使用步骤两个方面，简单阐述责任链方法模式的基本概念。

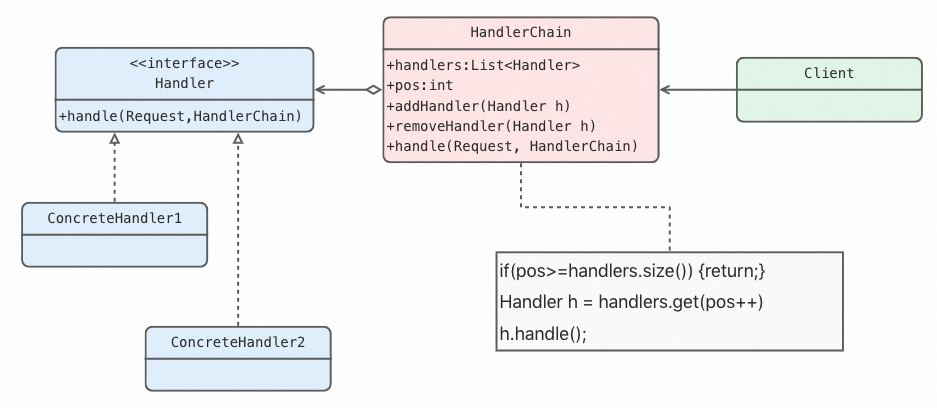

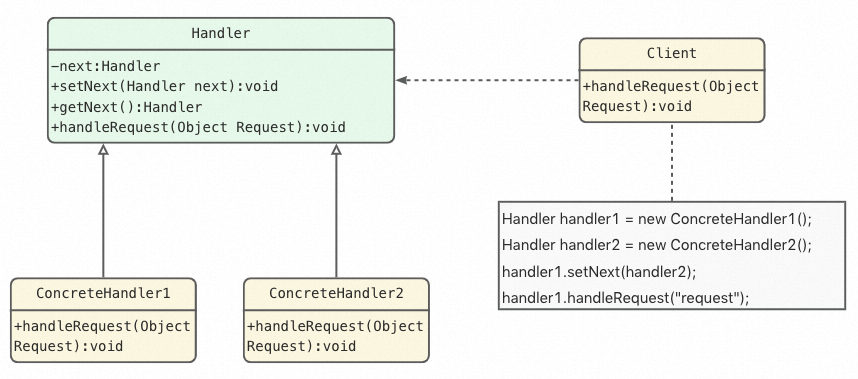

▐ 结构
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
使用示例
其实，大家平常接触到的各种审批流，就涉及多个审批节点，不同的审批节点负责人分别持有不同级别的审批权限。比如：请假审批流、紧急发布审批流、报销审批流等等。疫情管控时期，我们学校为了确保在校师生及其他员工的安全，会严格要求学生不能随意出入校门，如果有特殊情况如看病就医，则需在校务系统中进行申请，系统会根据学生请假出校的时长，设置不同级别的负责人进行严格审批。这一过程，用责任链模式就可以实现。

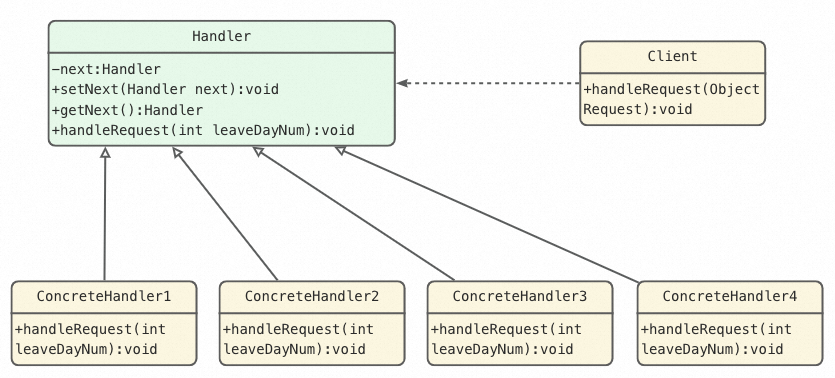

▐ 代码实现
// 创建抽象处理者类，定义指向下一节点的指针和抽象处理方法public abstract class AbstractHandler {private AbstractHandler next;public void setNext(AbstractHandler next) {this.next = next;}public AbstractHandler getNext() {return next;}public abstract void handleRequest(int leaveDayNum);}// 定义具体处理者类1：系统自动审批public class ConcreteHandler1 extends AbstractHandler {public void handleRequest(int leaveDayNum) {if (leaveDayNum <= 1) {System.out.println("请假不超过" + leaveDayNum + "天" + ": 学校自动审批通过");} else {if (getNext() != null) {getNext().handleRequest(leaveDayNum);} else {System.out.println("请假天数过长，需向学院提供签字承诺书");}}}}// 定义具体处理中类2：导师审批public class ConcreteHandler2 extends AbstractHandler {public void handleRequest(int leaveDayNum) {if (leaveDayNum <= 3) {System.out.println("请假不超过" + leaveDayNum + "天" + ": 导师审批通过");} else {if (getNext() != null) {getNext().handleRequest(leaveDayNum);} else {System.out.println("请假天数过长，需向学院提供签字承诺书");}}}}// 定义具体处理者类3：辅导员审批public class ConcreteHandler3 extends AbstractHandler {public void handleRequest(int leaveDayNum) {if (leaveDayNum <= 5) {System.out.println("请假不超过" + leaveDayNum + "天" + ": 辅导员审批通过");} else {if (getNext() != null) {getNext().handleRequest(leaveDayNum);} else {System.out.println("请假天数过长，需向学院提供签字承诺书");}}}}// 定义具体处理者类4：院长审批public class ConcreteHandler4 extends AbstractHandler {public void handleRequest(int leaveDayNum) {if (leaveDayNum <= 7) {System.out.println("请假不超过" + leaveDayNum + "天" + ": 院长审批通过");} else {if (getNext() != null) {getNext().handleRequest(leaveDayNum);} else {System.out.println("请假天数过长，需向学院提供签字承诺书");}}}}//定义客户类：组装责任链，向链头节点发送请求public class chainOfResponsibility {public static void main(String[] args) {AbstractHandler handler1 = new ConcreteHandler1();AbstractHandler handler2 = new ConcreteHandler2();AbstractHandler handler3 = new ConcreteHandler3();AbstractHandler handler4 = new ConcreteHandler4();handler1.setNext(handler2);handler2.setNext(handler3);handler3.setNext(handler4);handler1.handleRequest(6);}}
请假不超过6天: 院长审批通过
扩展
纯的职责链模式：一个请求必须被某一个处理者对象所接收，且一个具体处理者对 某个请求的处理只能采用以下两种行为之一：自己处理（承担责任）；把责任推给下一个具体处理者处理。

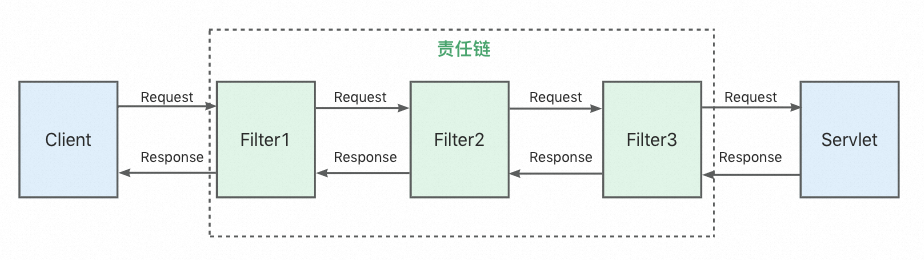

源码赏析
public interface Filter {public default void init(FilterConfig filterConfig) throws ServletException {}public void doFilter(ServletRequest request, ServletResponse response,FilterChain chain) throws IOException, ServletException;public default void destroy() {}}
// FilterChainpublic interface FilterChain {public void doFilter(ServletRequest request, ServletResponse response)throws IOException, ServletException;}// ApplicationFilterChainpublic final class ApplicationFilterChain implements FilterChain {// 处理器链路，ApplicationFilterConfig 可以理解为对 Filter 的包装private ApplicationFilterConfig[] filters = new ApplicationFilterConfig[0];// 当前处理器在链路中的索引private int pos = 0;// 调用入口public void doFilter(ServletRequest request, ServletResponse response)throws IOException, ServletException {if( Globals.IS_SECURITY_ENABLED ) {final ServletRequest req = request;final ServletResponse res = response;try {java.security.AccessController.doPrivileged(new java.security.PrivilegedExceptionAction<Void>() {public Void run()throws ServletException, IOException {// hereinternalDoFilter(req,res);return null;}});} catch( PrivilegedActionException pe) {Exception e = pe.getException();if (e instanceof ServletException)throw (ServletException) e;else if (e instanceof IOException)throw (IOException) e;else if (e instanceof RuntimeException)throw (RuntimeException) e;elsethrow new ServletException(e.getMessage(), e);}} else {// hereinternalDoFilter(request,response);}}// 开始处理private void internalDoFilter(ServletRequest request,ServletResponse response)throws IOException, ServletException {// 不停的驱动下一个过滤器if (pos < n) {ApplicationFilterConfig filterConfig = filters[pos++];try {Filter filter = filterConfig.getFilter();if (request.isAsyncSupported() && "false".equalsIgnoreCase(filterConfig.getFilterDef().getAsyncSupported())) {request.setAttribute(Globals.ASYNC_SUPPORTED_ATTR, Boolean.FALSE);}if( Globals.IS_SECURITY_ENABLED ) {final ServletRequest req = request;final ServletResponse res = response;Principal principal =((HttpServletRequest) req).getUserPrincipal();Object[] args = new Object[]{req, res, this};SecurityUtil.doAsPrivilege ("doFilter", filter, classType, args, principal);} else {// 驱动过滤器filter.doFilter(request, response, this);}} catch (IOException | ServletException | RuntimeException e) {throw e;} catch (Throwable e) {e = ExceptionUtils.unwrapInvocationTargetException(e);ExceptionUtils.handleThrowable(e);throw new ServletException(sm.getString("filterChain.filter"), e);}return;}// 链路中没有更多过滤器了，开始进入 servlettry {if (ApplicationDispatcher.WRAP_SAME_OBJECT) {lastServicedRequest.set(request);lastServicedResponse.set(response);}if (request.isAsyncSupported() && !servletSupportsAsync) {request.setAttribute(Globals.ASYNC_SUPPORTED_ATTR,Boolean.FALSE);}if ((request instanceof HttpServletRequest) &&(response instanceof HttpServletResponse) &&Globals.IS_SECURITY_ENABLED ) {final ServletRequest req = request;final ServletResponse res = response;Principal principal =((HttpServletRequest) req).getUserPrincipal();Object[] args = new Object[]{req, res};SecurityUtil.doAsPrivilege("service",servlet,classTypeUsedInService,args,principal);} else {// 进入servlet 处理实际业务servlet.service(request, response);}} catch (IOException | ServletException | RuntimeException e) {throw e;} catch (Throwable e) {e = ExceptionUtils.unwrapInvocationTargetException(e);ExceptionUtils.handleThrowable(e);throw new ServletException(sm.getString("filterChain.servlet"), e);} finally {if (ApplicationDispatcher.WRAP_SAME_OBJECT) {lastServicedRequest.set(null);lastServicedResponse.set(null);}}}}
-
降低对象之间的耦合度。 一个节点对象无须关心链的结构、到底是哪一个对象处理其请求，发送者和接收者也无须拥有对方的明确信息。 -
增强系统的可扩展性。 可以根据需要增加新的请求处理类，满足开闭原则。 -
灵活地为对象指派职责。 当工作流程变化时，可动态改变节点或调动节点次序，也可动态增删节点。 -
简化节点之间的连接。 各节点只需保持一个指向其后继者的引用，避免使用众多 if 或 if…else 语句。 -
责任分担，符合类的单一职责原则。 每个节点类只需处理自己该处理的工作，不该处理的传递给下一个节点类完成，各类的责任范围非常明确。
不能保证每个请求一定被处理。一个请求没有明确的接收者，可能一直传到链的末端都得不到处理。 当责任链太长时，一个请求可能需要涉及多个处理者，系统性能会受到一定影响。
责任链建立的合理性需要由客户端来保证，增加了客户端的复杂性，也可能会因为错误设置而导致系统陷入死循环。
在运行时需要动态使用多个关联对象来处理同一次请求时。比如，请假流程、员工入职流程、编译打包发布上线流程等。 不想让使用者知道具体的处理逻辑时。比如，做权限校验的登录拦截器。
需要动态更换处理对象时。比如，工单处理系统、网关 API 过滤规则系统等。
职责链模式常被用在框架开发中，实现过滤器、拦截器等功能，使用者可以在不修改源码的情况下，添加新的过滤拦截功能。
