ISE上用ILA 和 VIO 要结合 ICON 核;而在 vivado 中使用 ILA 不需要 ICON 的配合单独使用。

在Xilinx ISE环境下,Chipscope利用 ICON 核通过 FPGA 的 JTAG 端口与内核通信;ILA 核可以用来观察 FPGA 内部信号;VIO 核不仅可以观察信号,还可以将外部输入信号传到 FPGA 中去。

ICON 简介

ICON 控制器提供了JATG BSCAN 组件和 ChipScope 接口,包括集成逻辑分析仪、虚拟输入输出(VIO)、ChipScope监测测器和 ATC2。

ICON 添加

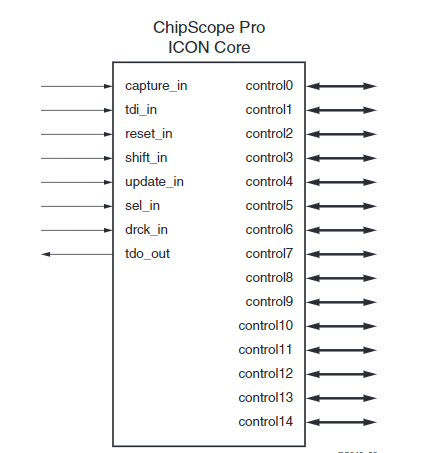

ICON 在工程上位置如下图所示

//ICON 最多可以连接15个
chipscope_icon ICON_inst ( .CONTROL0(control0));

//比如给 ICON 上连接一个VIO
chipscope_vio ( inout [35: 0] CONTROL, input [ 7: 0] ASYNC_IN);

参考链接

  1. ICON IP 核
chrome-extension://ibllepbpahcoppkjjllbabhnigcbffpi/https://www.xilinx.com/support/documentation/ip_documentation/chipscope_icon/v1_05_a/chipscope_icon.pdf
  1. 图像化界面添加CDC
https://blog.csdn.net/rill_zhen/article/details/8115756
