我竟然用OpenCV实现了卡尔曼滤波

2021/09/15 10:05
阅读数 708

点击上方小白学视觉”,选择加"星标"或“置顶

重磅干货,第一时间送达

本文转载自:OpenCV学堂(CVSCHOOL)




卡尔曼滤波原理

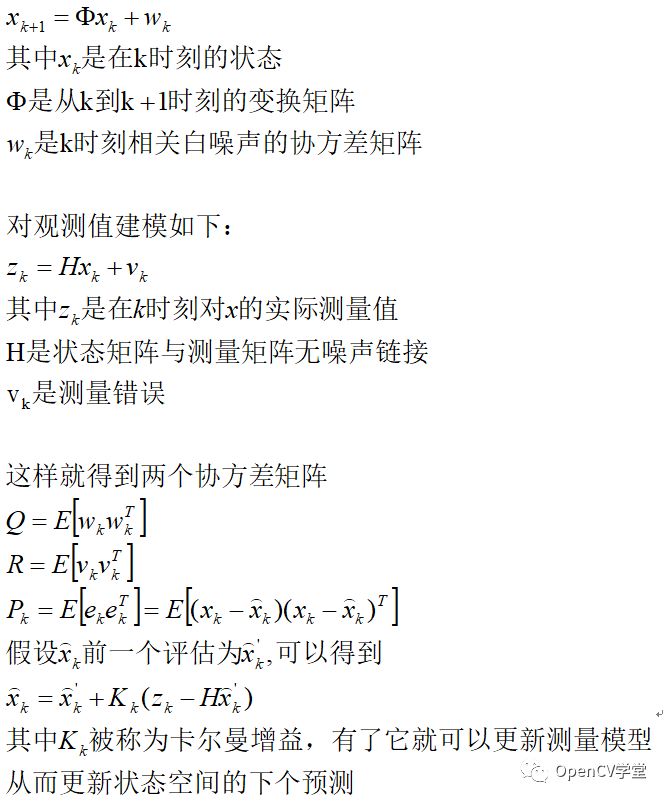

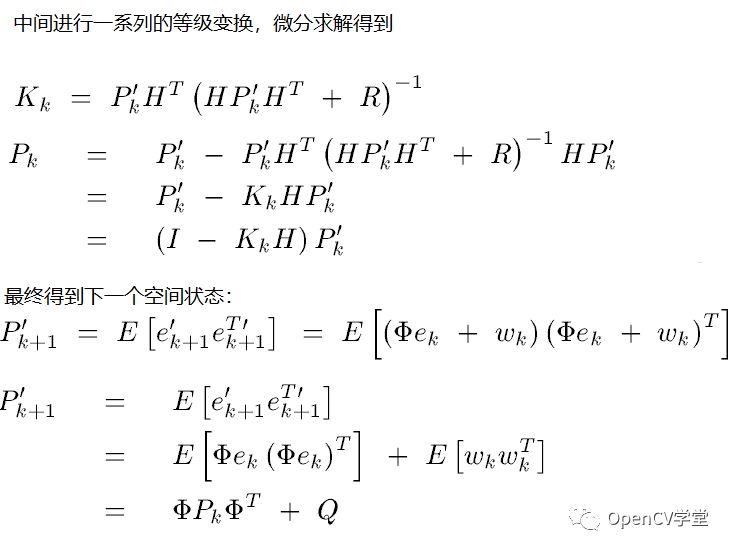

卡尔曼滤波最早可以追溯到Wiener滤波,不同的是卡尔曼采用状态空间来描述它的滤波器,卡尔曼滤波器同时具有模糊/平滑与预测功能,特别是后者在视频分析与对象跟踪应用场景中被发扬光大,在离散空间(图像或者视频帧)使用卡尔曼滤波器相对简单。假设我们根据一个处理想知道一个变量值如下:

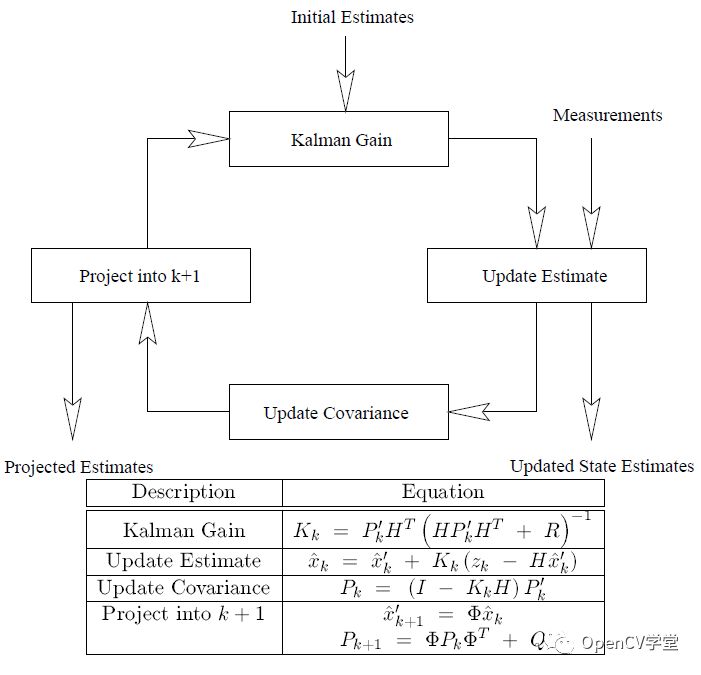

最终卡尔曼滤波完整的评估与空间预测模型工作流程如下:

OpenCV API


cv::KalmanFilter::KalmanFilter(
    int dynamParams,
    int measureParams,
    int controlParams = 0,
    int type = CV_32F
)
# dynamParams表示state的维度
# measureParams表示测量维度
# controlParams表示控制向量
# type表示创建的matrices


代码演示


import cv2
from math import cossinsqrt
import numpy as np

if __name__ == "__main__":

    img_height = 500
    img_width = 500
    kalman = cv2.KalmanFilter(210)

    cv2.namedWindow("Kalman", cv2.WINDOW_AUTOSIZE)

    while True:
        state = 0.1 * np.random.randn(21)

        # 初始化
        kalman.transitionMatrix = np.array([[1., 1.], [0., 1.]])
        kalman.measurementMatrix = 1. * np.ones((12))
        kalman.processNoiseCov = 1e-5 * np.eye(2)
        kalman.measurementNoiseCov = 1e-1 * np.ones((11))
        kalman.errorCovPost = 1. * np.ones((22))
        kalman.statePost = 0.1 * np.random.randn(21)

        while True:
            def calc_point(angle):
                return (np.around(img_width/2 + img_width/3*cos(angle), 0).astype(int),
                        np.around(img_height/2 - img_width/3*sin(angle), 1).astype(int))

            state_angle = state[00]
            state_pt = calc_point(state_angle)
            # 预测
            prediction = kalman.predict()
            predict_angle = prediction[00]
            predict_pt = calc_point(predict_angle)

            measurement = kalman.measurementNoiseCov * np.random.randn(11)

            # 生成测量
            measurement = np.dot(kalman.measurementMatrix, state) + measurement
            measurement_angle = measurement[00]
            measurement_pt = calc_point(measurement_angle)

            # plot points
            def draw_cross(center, color, d):
                cv2.line(img,
                         (center[0] - d, center[1] - d), (center[0] + d, center[1] + d),
                         color, 1, cv2.LINE_AA, 0)
                cv2.line(img,
                         (center[0] + d, center[1] - d), (center[0] - d, center[1] + d),
                         color, 1, cv2.LINE_AA, 0)

            img = np.zeros((img_height, img_width, 3), np.uint8)

            cv2.line(img, state_pt, measurement_pt, (00255), 3, cv2.LINE_AA, 0)
            cv2.line(img, state_pt, predict_pt, (25500), 3, cv2.LINE_AA, 0)

            # 校正预测与测量值差异
            kalman.correct(measurement)

            # 更新noise矩阵与状态
            process_noise = sqrt(kalman.processNoiseCov[0,0]) * np.random.randn(21)
            state = np.dot(kalman.transitionMatrix, state) + process_noise

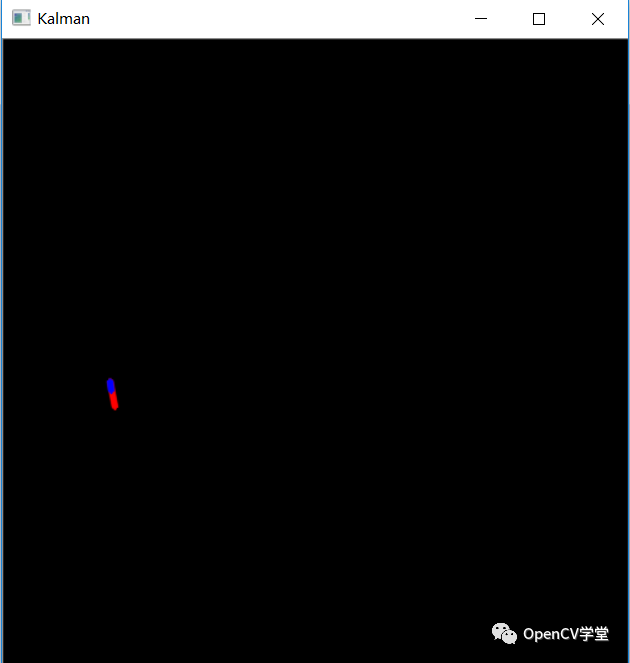

            cv2.imshow("Kalman", img)

            code = cv2.waitKey(100)
            if code != -1:
                break

        if code in [27ord('q'), ord('Q')]:
            break

    cv2.destroyWindow("Kalman")
