AirTest 基本使用及框架浅剖析——五分钟上手制作游戏辅助

原创
2020/06/26 14:29
阅读数 1.2K

简介

Airtest Project 是为编写自动化脚本,达到提升测试效率的一整套解决方案。它可以轻松的扩展到多平台、多引擎上;如基础的 Android和IOS手机应用、App;Windows上的应用等。

学习使用 Airtest Project 很容易,由于 Airtest Project 是基于Python的,只需要会一点基础的 Python 基础知识即可。Airtest Project 需要一个开发环境,推荐使用配套的 AirtestIDE;AirtestIDE针对于 Airtest Project 有一些特殊的功能,使用别的环境可能会让你开发时工作繁琐,效率降低等。

Airtest Project 包含了两个框架,一个是 Airtest 一个是 Poco,这两个框架都是Python 的第三方库。在开发过程中,可以在开发时引入其它库加强你的脚本。

Airtest
是一个跨平台的、基于图像识别的UI自动化测试框架,适用于游戏和App,支持平台有Windows、Android和iOS——引于官方文档

Airtest 可实现“即看见可操作”,但是对文本内容的获取缺无能为力;这一点在官方文档中也有说明。这一点缺点也有解决办法:可通过引入文字识别库进行补缺,如:pytesseract。

使用 Airtest 进行自动化测试时,操作流程一般为:图片截取 → 图片对比 → 相似度与设定值对比 → 找出坐标位置 → 点击。默认情况下 Airtest 对于不同颜色的对比并不敏感,需要开启颜色对比。

在测试对象非原生App或无法取得项目源码时使用 Airtest 进行测试是个很好的选择。

Poco
是一款基于UI控件识别的自动化测试框架,目前支持Unity3D/cocos2dx-*/Android原生app/iOS原生app/微信小程序,也可以在其他引擎中自行接入poco-sdk来使用——引于官方文档

在已有项目源码或测试对象为原生App时使用Poco进行自动化测试,不仅满足可对文本的获取,而且相比 Airtest 更为简洁!本篇只讲解 Airtest 的操作。

AirtestIDE
是一个我们配套推出的跨平台的UI自动化测试编辑器,内置了Airtest和Poco的相关插件功能,能够使用它快速简单地编写脚本——引于官方文档

使用 AirtestIDE 将极大的简便我们的开发过程,对开发者非常友好。提供了截图及截图预览、可连接设备自动读取、高亮的编辑界面、脚本录制、支持设备远程连接并且在嵌入设备对象窗口实时刷新。

界面

安装 AirtestIDE 后,打开 AirtestIDE ,打开模拟器中需要测试的App。
AirtestIDE 的设备窗口默认在可是界面的最右边。
在这里插入图片描述

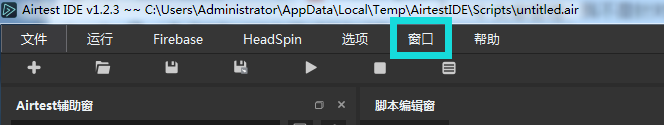

在 AirtestIDE 中,界面元素可以拖拽,布置成你所喜爱的界面风格。假设一些窗口无意中关闭,可在窗口下拉选项中打开窗口。
在这里插入图片描述

连接

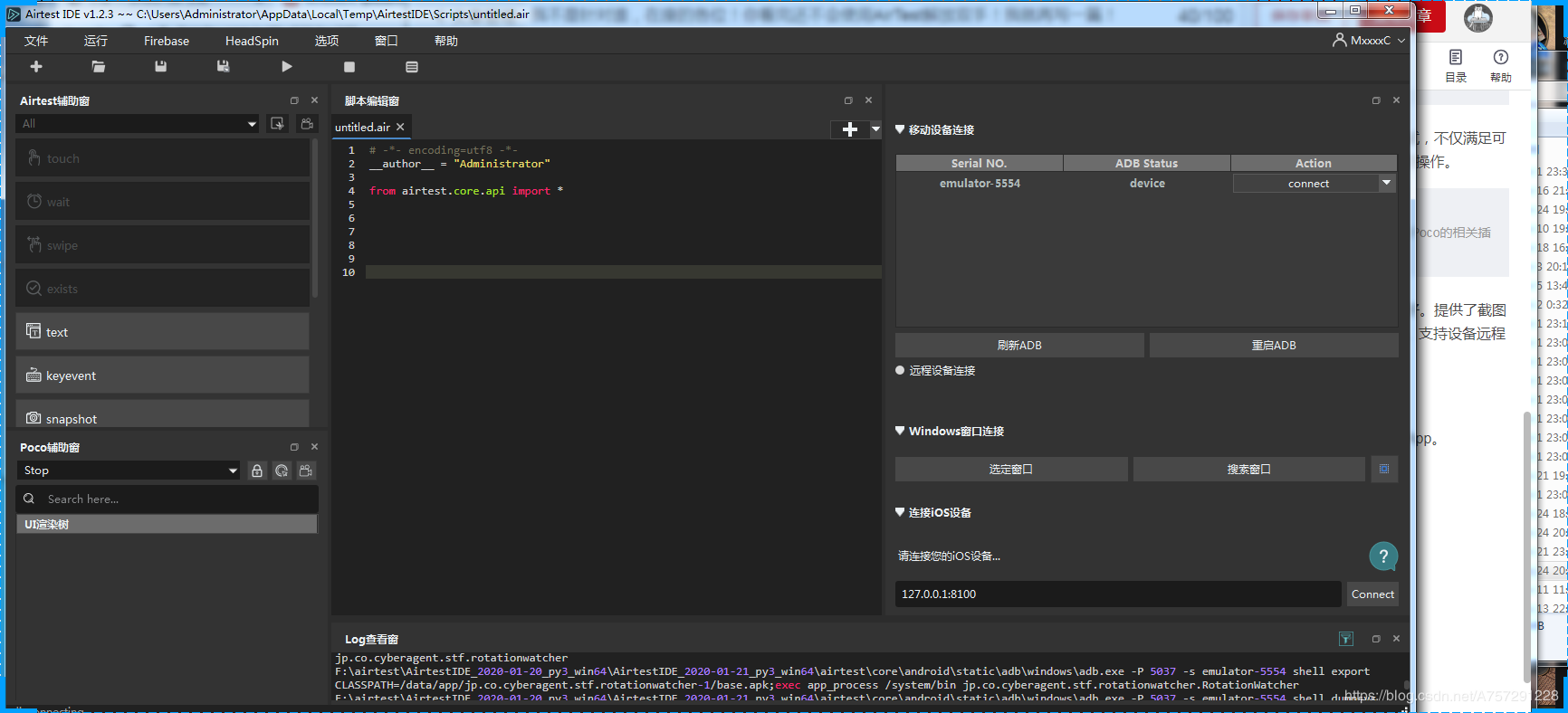

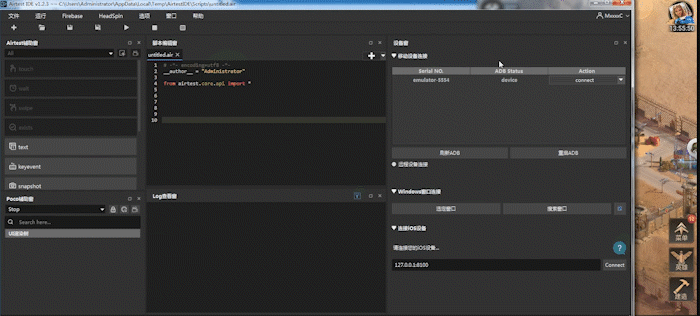

连接设备只需要在移动设备的窗口下列表点击出现的设备信息中的connect,即可连接。
在这里插入图片描述
假设设备列表并未出现设备,点击刷新;
在这里插入图片描述
如果是使用真机设备请使用USB线连接手机,并且允许USB调试,之后刷新ADB。
远程连接需要只是IP及端口号,填入字段点击连接即可。
更多链接本文不再赘述。可查看官方文档

我当前使用的设备为模拟器设备,模拟器连接过程直接在出现的设备列中点击connect即可:
在这里插入图片描述

尝试

在 Airtest 开发中是以“.air”作为文件后缀。
连接设备后,查看代码:

# -*- encoding=utf8 -*-
__author__ = "Administrator"

from airtest.core.api import *

其中 from airtest.core.api import * 将Airtest的基本API引入,为之后编写做好准备。

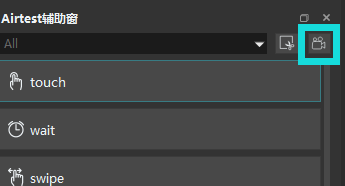

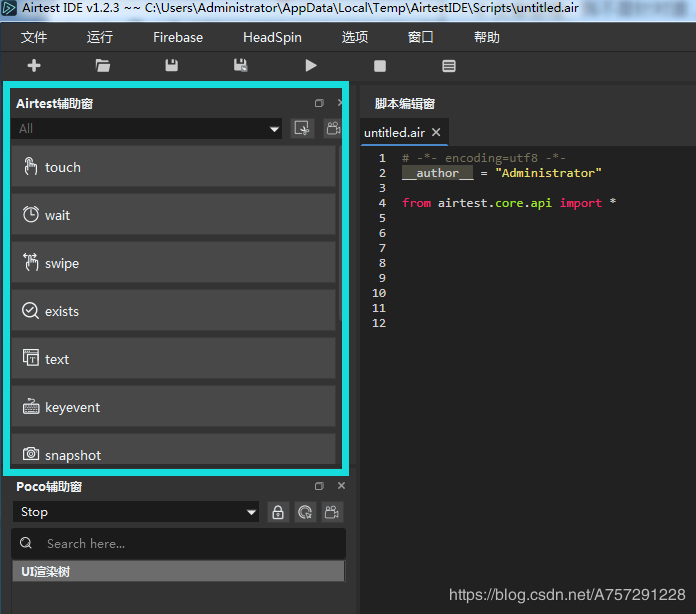

查看可视窗口最左侧,有Airtest辅助窗与Poco辅助窗,本篇主要讲解Airtest。
在这里插入图片描述
首先尝试第一个操作touch,touch中文译为“触摸”,从命名上得知,这是个可实现“触碰”功能的操作。首先鼠标悬浮在 touch 选项处:
在这里插入图片描述
将会提示 touch 功能的相关信息,现在简单的尝试一下 touch 功能。

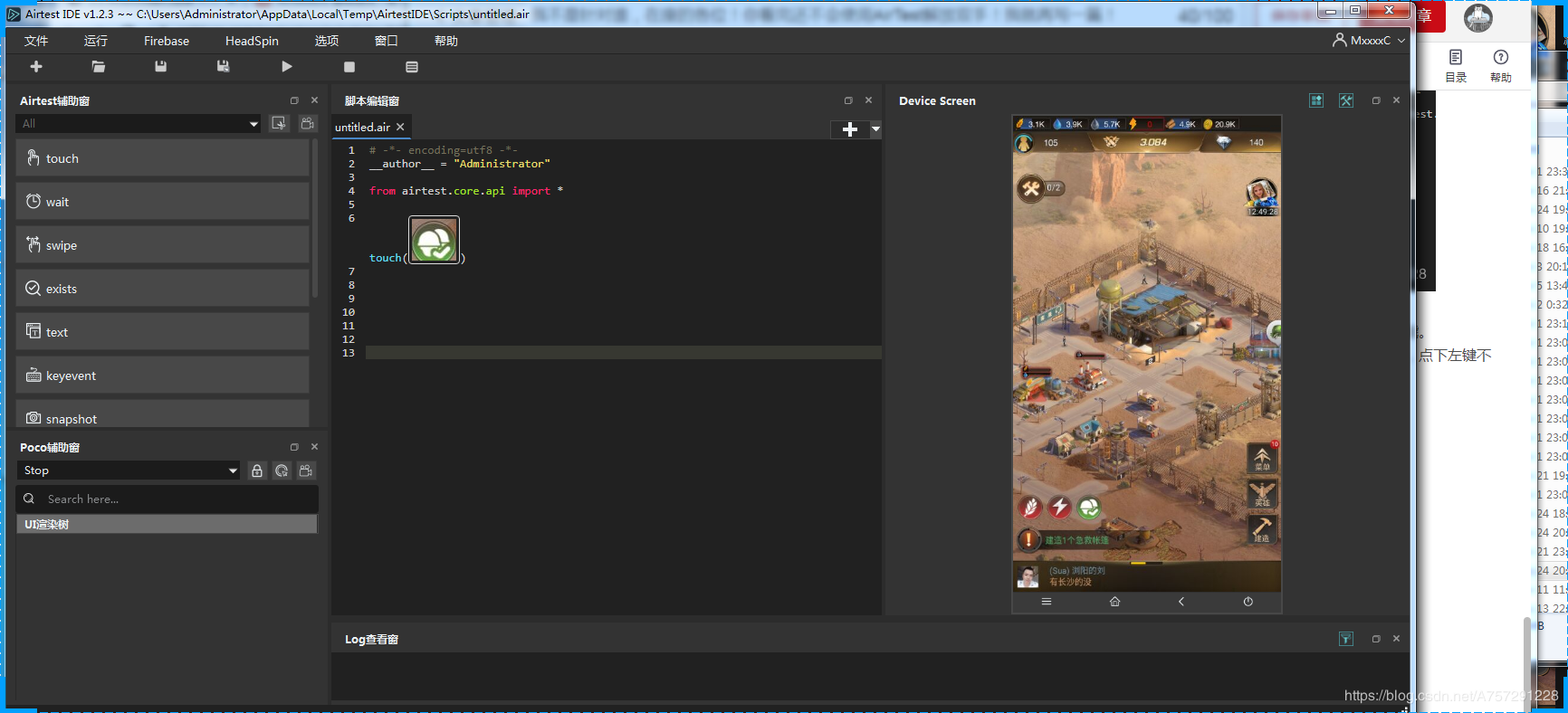

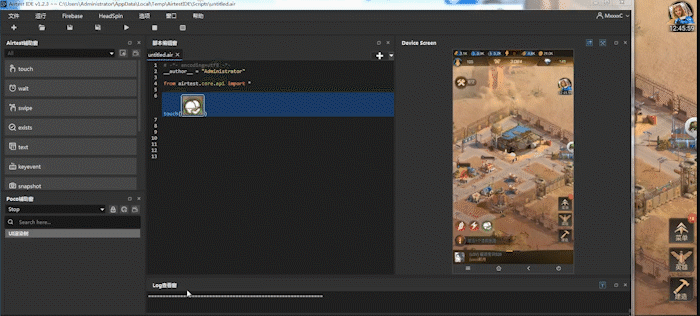

点击 touch ,把鼠标移动到设备窗,找到你想要实现点击的按钮,点下左键不放,进行拖拽选中,随后放手。
在这里插入图片描述

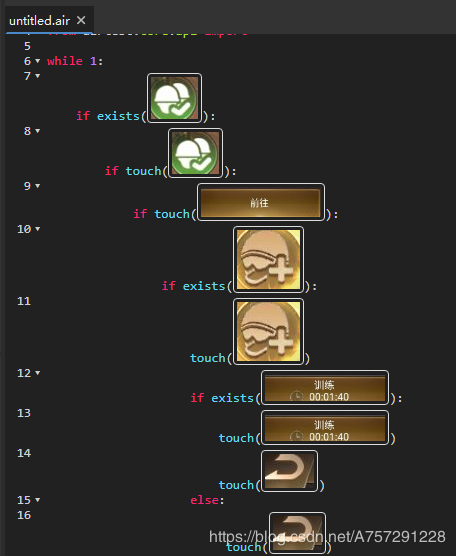

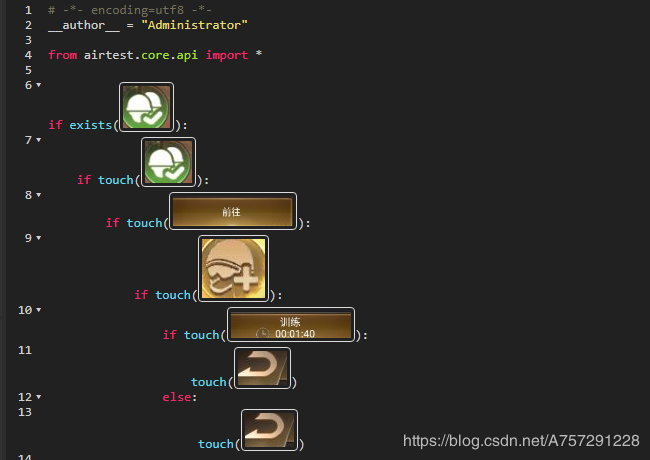

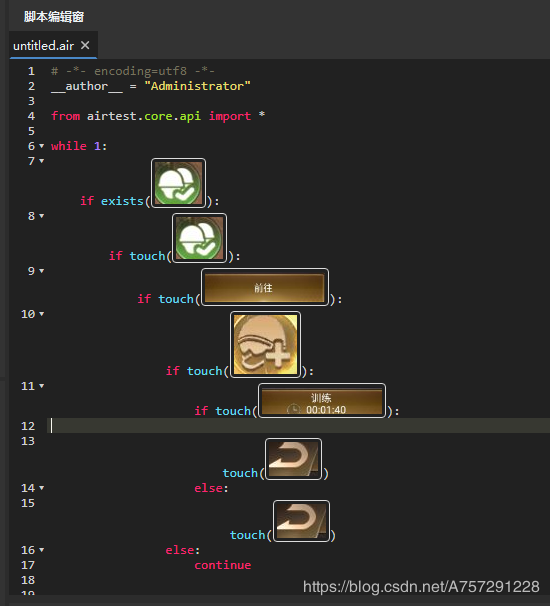

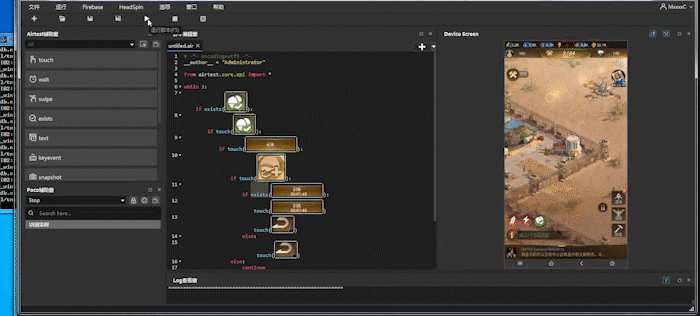

这时,代码编辑区将会出现 touch('你所选中的图片'),点击运行脚本,尝试使用:
在这里插入图片描述

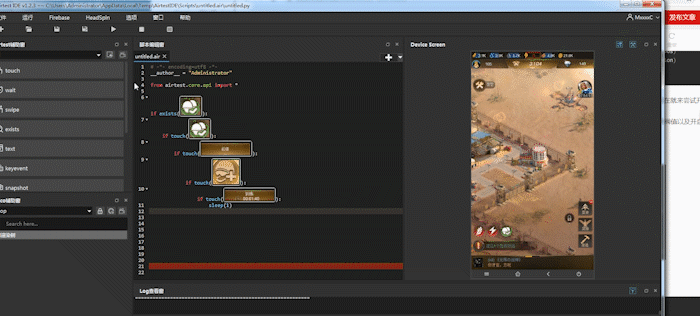

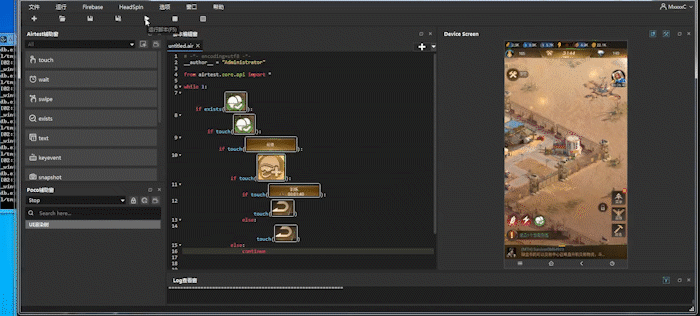

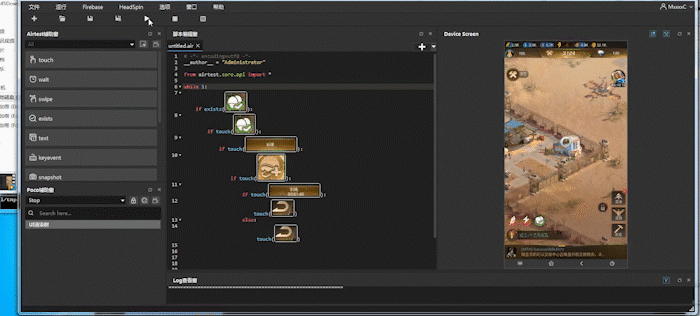

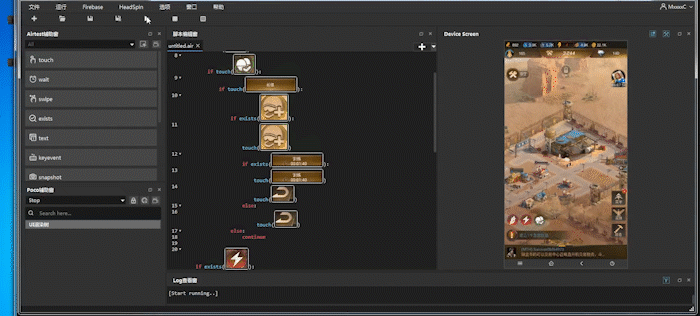

运行效果如下:
在这里插入图片描述
从效果中可以看到 touch 将会找到与我们所选中的图形相似的图案,进行计算匹配,达到匹配的要求后,进行点击操作。

浅剖析

现在查看一下 touch 函数的实现,从中得到更多的信息,帮助我们进行脚本的开发;点击文件名,然后选择“打开当前文件项目目录”:
在这里插入图片描述
找到当前文件目录后,找到与文件名相同的 .air 文件,使用编辑器进行打开。
以下为编辑器打开该该文件后的代码:

# -*- encoding=utf8 -*-
__author__ = "Administrator"

from airtest.core.api import *

touch(Template(r"tpl1587733818550.png", record_pos=(-0.217, 0.565), resolution=(540, 960)))

在不经过 AirtestIDE 处理的代码中,图片的表现形式为路径,以及使用了 Template 作为处理,此处,Template 函数接收3个函数,分别为:图片路径\record_pos以及resolution。

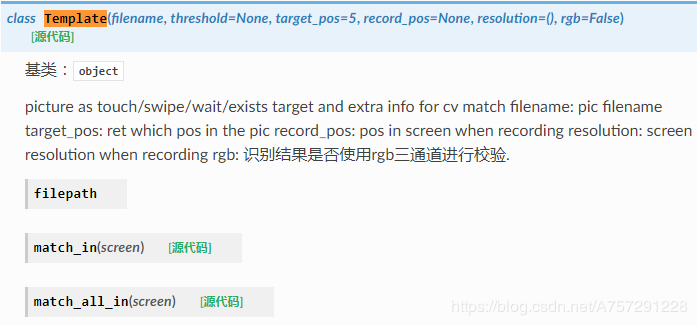

Airtest api 文档中查询 Template 方法。

在这里插入图片描述
查看文档的值,刚刚使用的Template将会直接使用参数初始化一个类。

其中参数查看文档得知:

  • filename:文件路径
  • threshold:图像识别阈值,是用来判定一张图片识别是否成功的阈值,例如一张图片识别到的匹配度是0.65,而我们设置的threshold为0.7的话,Airtest会认为匹配失败,从而进行下一次匹配。
  • target_pos:图像点击位置,当识别出一张图像后,Airtest将会默认去点击图像的正中心位置,有时我们希望它识别出图片后点击其他位置,可以通过修改target_pos属性来实现。

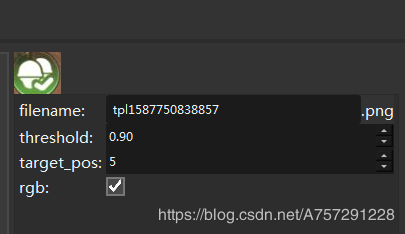

  • rgb:切换彩色与灰度识别,在识别图像时,Airtest会先将图像转为灰度图再进行识别。因此假如有两个按钮,形状内容相同,只有颜色不同的情况下,Airtest将认为它们都是相同内容。
    通过勾选rgb选项,或在代码中加入rgb=True,可以强制指定使用彩色图像进行识别。
    其中参数,还差 record_pos 与 resolution;以下为Template类,查看文档得知:
  • resolution:录制时的屏幕分辨率
  • record_pos:录制时屏幕上的坐标
class Template(object):
    """
    picture as touch/swipe/wait/exists target and extra info for cv match
    filename: pic filename
    target_pos: ret which pos in the pic
    record_pos: pos in screen when recording
    resolution: screen resolution when recording
    rgb: 识别结果是否使用rgb三通道进行校验.
    """

    def __init__(self, filename, threshold=None, target_pos=TargetPos.MID, record_pos=None, resolution=(), rgb=False):
        self.filename = filename
        self._filepath = None
        self.threshold = threshold or ST.THRESHOLD
        self.target_pos = target_pos
        self.record_pos = record_pos
        self.resolution = resolution
        self.rgb = rgb

    @property
    def filepath(self):
        if self._filepath:
            return self._filepath
        for dirname in G.BASEDIR:
            filepath = os.path.join(dirname, self.filename)
            if os.path.isfile(filepath):
                self._filepath = filepath
                return self._filepath
        return self.filename

    def __repr__(self):
        filepath = self.filepath if PY3 else self.filepath.encode(sys.getfilesystemencoding())
        return "Template(%s)" % filepath

		def match_in(self, screen):
        match_result = self._cv_match(screen)
        G.LOGGING.debug("match result: %s", match_result)
        if not match_result:
            return None
        focus_pos = TargetPos().getXY(match_result, self.target_pos)
        return focus_pos


	 	def match_all_in(self, screen):
        image = self._imread()
        image = self._resize_image(image, screen, ST.RESIZE_METHOD)
        return self._find_all_template(image, screen)


    @logwrap
    def _cv_match(self, screen):
        # in case image file not exist in current directory:
        image = self._imread()
        image = self._resize_image(image, screen, ST.RESIZE_METHOD)
        ret = None
        for method in ST.CVSTRATEGY:
            # get function definition and execute:
            func = MATCHING_METHODS.get(method, None)
            if func is None:
                raise InvalidMatchingMethodError("Undefined method in CVSTRATEGY: '%s', try 'kaze'/'brisk'/'akaze'/'orb'/'surf'/'sift'/'brief' instead." % method)
            else:
                ret = self._try_match(func, image, screen, threshold=self.threshold, rgb=self.rgb)
            if ret:
                break
        return ret

    @staticmethod
    def _try_match(func, *args, **kwargs):
        G.LOGGING.debug("try match with %s" % func.__name__)
        try:
            ret = func(*args, **kwargs).find_best_result()
        except aircv.NoModuleError as err:
            G.LOGGING.debug("'surf'/'sift'/'brief' is in opencv-contrib module. You can use 'tpl'/'kaze'/'brisk'/'akaze'/'orb' in CVSTRATEGY, or reinstall opencv with the contrib module.")
            return None
        except aircv.BaseError as err:
            G.LOGGING.debug(repr(err))
            return None
        else:
            return ret

    def _imread(self):
        return aircv.imread(self.filepath)

    def _find_all_template(self, image, screen):
        return TemplateMatching(image, screen, threshold=self.threshold, rgb=self.rgb).find_all_results()

    def _find_keypoint_result_in_predict_area(self, func, image, screen):
        if not self.record_pos:
            return None
        # calc predict area in screen
        image_wh, screen_resolution = aircv.get_resolution(image), aircv.get_resolution(screen)
        xmin, ymin, xmax, ymax = Predictor.get_predict_area(self.record_pos, image_wh, self.resolution, screen_resolution)
        # crop predict image from screen
        predict_area = aircv.crop_image(screen, (xmin, ymin, xmax, ymax))
        if not predict_area.any():
            return None
        # keypoint matching in predicted area:
        ret_in_area = func(image, predict_area, threshold=self.threshold, rgb=self.rgb)
        # calc cv ret if found
        if not ret_in_area:
            return None
        ret = deepcopy(ret_in_area)
        if "rectangle" in ret:
            for idx, item in enumerate(ret["rectangle"]):
                ret["rectangle"][idx] = (item[0] + xmin, item[1] + ymin)
        ret["result"] = (ret_in_area["result"][0] + xmin, ret_in_area["result"][1] + ymin)
        return ret

    def _resize_image(self, image, screen, resize_method):
        """模板匹配中,将输入的截图适配成 等待模板匹配的截图."""
        # 未记录录制分辨率,跳过
        if not self.resolution:
            return image
        screen_resolution = aircv.get_resolution(screen)
        # 如果分辨率一致,则不需要进行im_search的适配:
        if tuple(self.resolution) == tuple(screen_resolution) or resize_method is None:
            return image
        if isinstance(resize_method, types.MethodType):
            resize_method = resize_method.__func__
        # 分辨率不一致则进行适配,默认使用cocos_min_strategy:
        h, w = image.shape[:2]
        w_re, h_re = resize_method(w, h, self.resolution, screen_resolution)
        # 确保w_re和h_re > 0, 至少有1个像素:
        w_re, h_re = max(1, w_re), max(1, h_re)
        # 调试代码: 输出调试信息.
        G.LOGGING.debug("resize: (%s, %s)->(%s, %s), resolution: %s=>%s" % (
                        w, h, w_re, h_re, self.resolution, screen_resolution))
        # 进行图片缩放:
        image = cv2.resize(image, (w_re, h_re))
        return image

通过以上分析的值,在代码:

touch(Template(r"tpl1587733818550.png", record_pos=(-0.217, 0.565), resolution=(540, 960)))

其中 resolution 为当前设备的分辨率为:540, 960;可是这和我设置的分辨率不一样,查看文档得知:“在使用不同分辨率的设备进行图像识别时,可能会导致识别成功率不佳,因此Airtest提供了默认的分辨率适配规则”。从中也得到了些许信息,如“使用缩放后是否不精确?”,当然,文档也给出了解决方案:“想要提高2d游戏的识别精度,最好的办法就是明确指定你的游戏的分辨率适配规则;下面的代码指定了一个自定义的缩放规则:直接return原来的值,不管屏幕分辨率,所有UI都不进行缩放。”,
代码如下:

from airtest.core.api import *

def custom_resize_method(w, h, sch_resolution, src_resolution):
    return int(w), int(h)
# 替换默认的RESIZE_METHOD
ST.RESIZE_METHOD = custom_resize_method

这里的RESIZE_METHOD,即我们定义的custom_resize_method使用的输入参数为:

  • w, h # 录制下来的UI图片的宽高
  • sch_resolution # 录制时的屏幕分辨率
  • src_resolution # 回放时的屏幕分辨率

以上分析得知,通过Template示例后一个对象,作为参数传给touch方法,那么touch方法应该进行剩下的图片查找及触摸操作;继续分析touch方法。

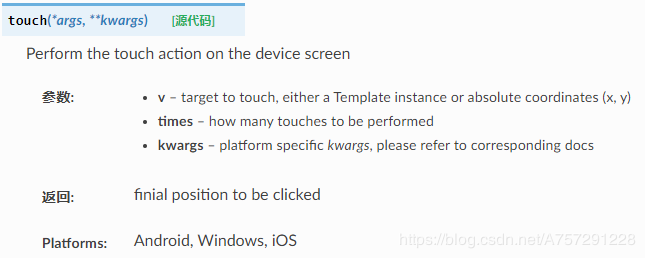

以下在文档中找到touch方法:
在这里插入图片描述
文档中说明,touch方法为在设备屏幕上执行触摸操作。参数有:

  • 一个目标,这个目标可以是 Template 的实例或者是一个坐标;
  • 执行多少次点击
  • 按照平台的不同所需的不同参数
  • 最终返回位点击的坐标
  • 适用平台为 Android, 、Windows 、iOS

点击源代码查看实现:

@logwrap
def touch(v, times=1, **kwargs):
    """ Perform the touch action on the device screen :param v: target to touch, either a Template instance or absolute coordinates (x, y) :param times: how many touches to be performed :param kwargs: platform specific `kwargs`, please refer to corresponding docs :return: finial position to be clicked :platforms: Android, Windows, iOS """
    if isinstance(v, Template):
        pos = loop_find(v, timeout=ST.FIND_TIMEOUT)
    else:
        try_log_screen()
        pos = v
    for _ in range(times):
        G.DEVICE.touch(pos, **kwargs)
        time.sleep(0.05)
    delay_after_operation()
    return pos

经过之前的分析,得知 touch 将会执行查找图片和点击的操作;从实现中得知:

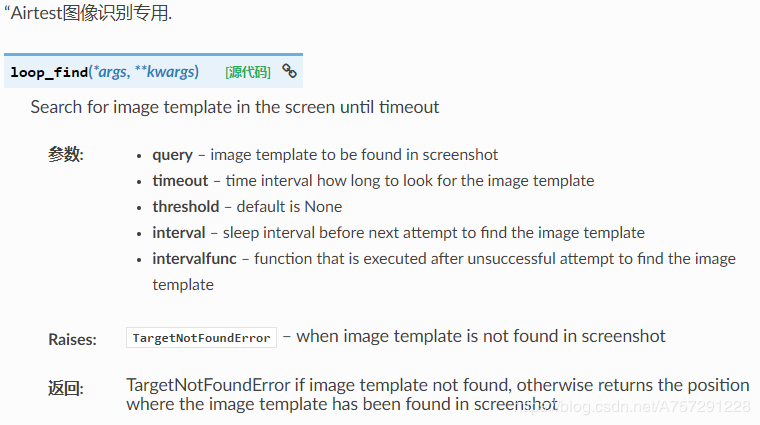

传入参数后,首先判断传入的对象 v 是否属于 Template对象,是这个对象,执行 loop_find方法,传入对象,设置超时为 ST.FIND_TIMEOUT,然后把查找得到的坐标给予 pos 变量。

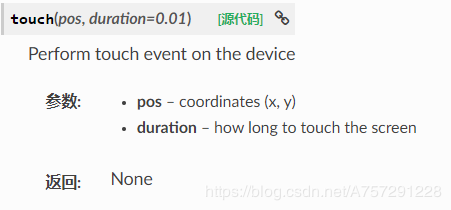

之后使用循环实现点击,循环1次点击1次,循环2次点击2次,以此类推,调用G.DEVICE.touch 方法,传入 pos 及 kwargs 进行点击。
查看 G 类具体实现,G在helper中,查看helper:

import time
import sys
import os
import six
import traceback
from airtest.core.settings import Settings as ST
from airtest.utils.logwraper import Logwrap, AirtestLogger
from airtest.utils.logger import get_logger


class G(object):
    """Represent the globals variables"""
    BASEDIR = []
    LOGGER = AirtestLogger(None)
    LOGGING = get_logger("airtest.core.api")
    SCREEN = None
    DEVICE = None
    DEVICE_LIST = []
    RECENT_CAPTURE = None
    RECENT_CAPTURE_PATH = None
    CUSTOM_DEVICES = {}

	 @classmethod
    def add_device(cls, dev):
        """ Add device instance in G and set as current device. Examples: G.add_device(Android()) Args: dev: device to init Returns: None """
        cls.DEVICE = dev
        cls.DEVICE_LIST.append(dev)


	@classmethod
    def register_custom_device(cls, device_cls):
        cls.CUSTOM_DEVICES[device_cls.__name__.lower()] = device_cls



""" helper functions """


def set_logdir(dirpath):
    """set log dir for logfile and screenshots. Args: dirpath: directory to save logfile and screenshots Returns: """
    if not os.path.exists(dirpath):
        os.mkdir(dirpath)
    ST.LOG_DIR = dirpath
    G.LOGGER.set_logfile(os.path.join(ST.LOG_DIR, ST.LOG_FILE))



def log(arg, trace=""):
    """ Insert user log, will be displayed in Html report. :param data: log message or Exception :param trace: log traceback if exists, use traceback.format_exc to get best format :return: None """
    if G.LOGGER:
        if isinstance(arg, Exception):
            G.LOGGER.log("info", {
                    "name": arg.__class__.__name__,
                    "traceback": ''.join(traceback.format_exception(type(arg), arg, arg.__traceback__))
                })
        elif isinstance(arg, six.string_types):
            G.LOGGER.log("info", {"name": arg, "traceback": trace}, 0)
        else:
            raise TypeError("arg must be Exception or string")



def logwrap(f):
    return Logwrap(f, G.LOGGER)



def device_platform(device=None):
    if not device:
        device = G.DEVICE
    return device.__class__.__name__



def using(path):
    if not os.path.isabs(path):
        abspath = os.path.join(ST.PROJECT_ROOT, path)
        if os.path.exists(abspath):
            path = abspath
    G.LOGGING.debug("using path: %s", path)
    if path not in sys.path:
        sys.path.append(path)
    G.BASEDIR.append(path)



def import_device_cls(platform):
    """lazy import device class"""
    platform = platform.lower()
    if platform in G.CUSTOM_DEVICES:
        cls = G.CUSTOM_DEVICES[platform]
    elif platform == "android":
        from airtest.core.android.android import Android as cls
    elif platform == "windows":
        from airtest.core.win.win import Windows as cls
    elif platform == "ios":
        from airtest.core.ios.ios import IOS as cls
    elif platform == "linux":
        from airtest.core.linux.linux import Linux as cls
    else:
        raise RuntimeError("Unknown platform: %s" % platform)
    return cls



def delay_after_operation():
    time.sleep(ST.OPDELAY)

其实在这里,已经注册过了设备,默认的编辑窗口已经隐藏了这个过程,我们点击新建文件可以看到 auto_steup(),该方法实现在 airtest.core.api 中,其中auto_steup()方法定义如下:

def auto_setup(basedir=None, devices=None, logdir=None, project_root=None):
    """ Auto setup running env and try connect android device if not device connected. """
    if devices:
        for dev in devices:
            connect_device(dev)
    elif not G.DEVICE_LIST:
        try:
            connect_device("Android:///")
        except IndexError:
            pass
    if basedir:
        if os.path.isfile(basedir):
            basedir = os.path.dirname(basedir)
        if basedir not in G.BASEDIR:
            G.BASEDIR.append(basedir)
    if logdir:
        set_logdir(logdir)
    if project_root:
        ST.PROJECT_ROOT = project_root

def connect_device(uri):
    """ Initialize device with uri, and set as current device. :param uri: an URI where to connect to device, e.g. `android://adbhost:adbport/serialno?param=value&param2=value2` :return: device instance :Example: * ``android:///`` # local adb device using default params * ``android://adbhost:adbport/1234566?cap_method=javacap&touch_method=adb`` # remote device using custom params * ``windows:///`` # local Windows application * ``ios:///`` # iOS device """
    d = urlparse(uri)
    platform = d.scheme
    host = d.netloc
    uuid = d.path.lstrip("/")
    params = dict(parse_qsl(d.query))
    if host:
        params["host"] = host.split(":")
    dev = init_device(platform, uuid, **params)
    return dev

def init_device(platform="Android", uuid=None, **kwargs):
    """ Initialize device if not yet, and set as current device. :param platform: Android, IOS or Windows :param uuid: uuid for target device, e.g. serialno for Android, handle for Windows, uuid for iOS :param kwargs: Optional platform specific keyword args, e.g. `cap_method=JAVACAP` for Android :return: device instance """
    cls = import_device_cls(platform)
    dev = cls(uuid, **kwargs)
    for index, instance in enumerate(G.DEVICE_LIST):
        if dev.uuid == instance.uuid:
            G.LOGGING.warn("Device:%s updated %s -> %s" % (dev.uuid, instance, dev))
            G.DEVICE_LIST[index] = dev
            break
    else:
        G.add_device(dev)
    return dev

其中所需的 import_device_cls 方法在 airtest.core.helper中:

def import_device_cls(platform):
    """lazy import device class"""
    platform = platform.lower()
    if platform in G.CUSTOM_DEVICES:
        cls = G.CUSTOM_DEVICES[platform]
    elif platform == "android":
        from airtest.core.android.android import Android as cls
    elif platform == "windows":
        from airtest.core.win.win import Windows as cls
    elif platform == "ios":
        from airtest.core.ios.ios import IOS as cls
    elif platform == "linux":
        from airtest.core.linux.linux import Linux as cls
    else:
        raise RuntimeError("Unknown platform: %s" % platform)
    return cls

很清楚的看到,在 auto_setup 中有层级的调用了connect_device进行设备连接初始化,在connect_device中调用import_device_cls添加设备,随后使新设备在G类中赋值给G.DEVICE,最后传给G.DEVICE_LIST。

在这里出现了 DEVICE_LIST 给对多设备操作的方式有了可能性,当然 Airtest Project 本就是这么一个解决方案。在文档中就有多机协作的介绍。以下文字引于文档。

在我们的脚本中,支持通过 set_current
接口来切换当前连接的手机,因此我们一个脚本中,是能够调用多台手机,编写出一些复杂的多机交互脚本的。

在命令行运行脚本时,只需要将手机依次使用 --device Android:/// 添加到命令行中即可,例如:

>airtest run untitled.air --device Android:///serialno1 --device Android:///serialno2 --device Android:///serialno1

当然多设备并行的方案现在也有很多之后补充。

最终,调用 airtest.core.android.android 中 touch 完成点击:
在这里插入图片描述
实现如下:

def touch(self, pos, duration=0.01):
        """ Perform touch event on the device Args: pos: coordinates (x, y) duration: how long to touch the screen Returns: None """
        if self.touch_method == TOUCH_METHOD.MINITOUCH:
            pos = self._touch_point_by_orientation(pos)
            self.minitouch.touch(pos, duration=duration)
        elif self.touch_method == TOUCH_METHOD.MAXTOUCH:
            pos = self._touch_point_by_orientation(pos)
            self.maxtouch.touch(pos, duration=duration)
        else:
            self.adb.touch(pos)

以上就是简单的一个 touch 完成的所实现的过程。

脚本再尝试

我们现在就来尝试开启颜色识别以及阀值设置:
增加 if 判断,判断是否存在图片,存在则点击,并且提高阀值以及开启颜色识别:

双击图片进行更改值:
在这里插入图片描述

去代码查看是否改动

# -*- encoding=utf8 -*-
__author__ = "Administrator"

from airtest.core.api import *

if exists(Template(r"tpl1587750838857.png", threshold=0.8, rgb=True, record_pos=(-0.213, 0.57), resolution=(540, 960))):
    touch(Template(r"tpl1587750838857.png", threshold=0.8, rgb=True, record_pos=(-0.213, 0.57), resolution=(540, 960)))

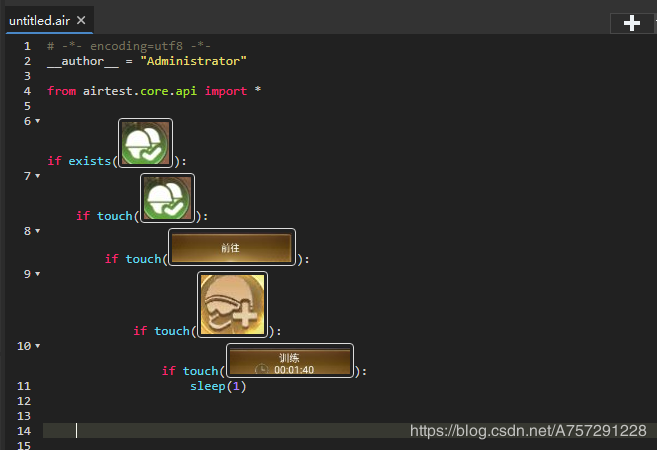

最后优化一下,根据流程编写了如下脚本:
在这里插入图片描述
其中程序代码为:

# -*- encoding=utf8 -*-
__author__ = "Administrator"

from airtest.core.api import *

if exists(Template(r"tpl1587750838857.png", threshold=0.8, rgb=True, record_pos=(-0.213, 0.57), resolution=(540, 960))):
    if touch(Template(r"tpl1587750838857.png", threshold=0.8, rgb=True, record_pos=(-0.213, 0.57), resolution=(540, 960))):
        if touch(Template(r"tpl1587751404697.png", record_pos=(0.004, 0.18), resolution=(540, 960))):
            if touch(Template(r"tpl1587751451726.png", rgb=True, record_pos=(0.174, 0.204), resolution=(540, 960))):
                if touch(Template(r"tpl1587751472685.png", threshold=0.8, rgb=True, record_pos=(0.222, 0.794), resolution=(540, 960))):
                    sleep(1)

运行结果如下:
在这里插入图片描述
以上脚本使用了 exists 断言,判断图片是否存在,存在返回 pos 坐标点,不存在返回False:
在这里插入图片描述
使用 exist 判断可以当做为脚本逻辑的一个分支,存在,则执行之后的操作,不存在。在使用 exist 时使用if,在同级下,多个if可以有效的让所有情况出现不交叉的分支,使脚本代码结构清晰是个不错的选择!

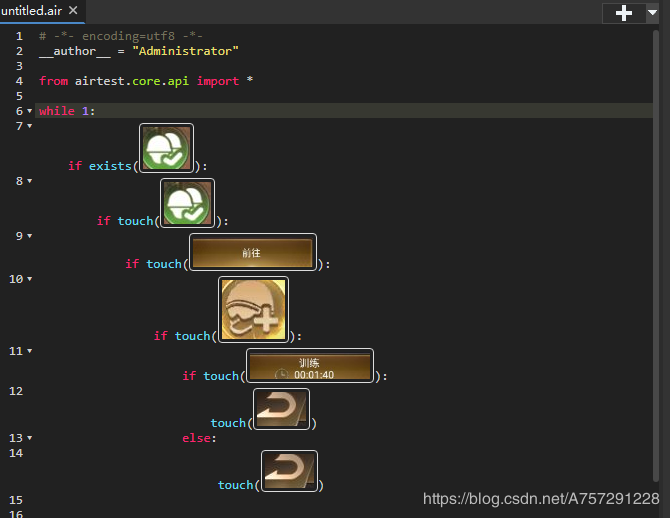

以上脚本还存在一个小尾巴,那就是在结尾处点击训练后,自动返回主目录。修改如下:
在这里插入图片描述

为了时脚本保持健壮性,我在点击训练意外情况找不到时,用了else语句,使其返回。
为了更好的深入理解脚本,我们查看一下 exists 的实现;exists 的实现在 airtest.core.api 中:

@logwrap
def exists(v):
    """ Check whether given target exists on device screen :param v: target to be checked :return: False if target is not found, otherwise returns the coordinates of the target :platforms: Android, Windows, iOS """
    try:
        pos = loop_find(v, timeout=ST.FIND_TIMEOUT_TMP)
    except TargetNotFoundError:
        return False
    else:
        return pos

exists 将会在屏幕中查找目标,如果找到将会返回坐标值。
在这里我们已经是第二次看见 loop_find 方法,此方法是 Airtest 的核心方法。loop_find 方法实现于 airtest.core.cv :

@logwrap
def loop_find(query, timeout=ST.FIND_TIMEOUT, threshold=None, interval=0.5, intervalfunc=None):
    """ Search for image template in the screen until timeout Args: query: image template to be found in screenshot timeout: time interval how long to look for the image template threshold: default is None interval: sleep interval before next attempt to find the image template intervalfunc: function that is executed after unsuccessful attempt to find the image template Raises: TargetNotFoundError: when image template is not found in screenshot Returns: TargetNotFoundError if image template not found, otherwise returns the position where the image template has been found in screenshot """
    G.LOGGING.info("Try finding:\n%s", query)
    start_time = time.time()
    while True:
        screen = G.DEVICE.snapshot(filename=None, quality=ST.SNAPSHOT_QUALITY)

        if screen is None:
            G.LOGGING.warning("Screen is None, may be locked")
        else:
            if threshold:
                query.threshold = threshold
            match_pos = query.match_in(screen)
            if match_pos:
                try_log_screen(screen)
                return match_pos

        if intervalfunc is not None:
            intervalfunc()

        # 超时则raise,未超时则进行下次循环:
        if (time.time() - start_time) > timeout:
            try_log_screen(screen)
            raise TargetNotFoundError('Picture %s not found in screen' % query)
        else:
            time.sleep(interval)

文档 对于 loop_find 有些接口介绍:
在这里插入图片描述
query:截图对象
timeout:超时
threshold:阀值,也就是对比后的相似度的值,越大越难匹配,要求精度越高
interval:匹配相距时间
intervalfunc:失败后的响应

在执行 loop_find 时首先给个计时器计时,获取屏幕后验证屏幕是否为None,为None可能没连接上;屏幕获取无异常则,使用截图对象调用 match_in 方法,成功进行匹配返回坐标值,否则返回False。

其中主要方法为 match_in ,match_in 也在 airtest.core.cv : 中,定义如下:

def match_in(self, screen):
        match_result = self._cv_match(screen)
        G.LOGGING.debug("match result: %s", match_result)
        if not match_result:
            return None
        focus_pos = TargetPos().getXY(match_result, self.target_pos)
        return focus_pos

_cv_match 如下:

@logwrap
    def _cv_match(self, screen):
        # in case image file not exist in current directory:
        image = self._imread()
        image = self._resize_image(image, screen, ST.RESIZE_METHOD)
        ret = None
        for method in ST.CVSTRATEGY:
            # get function definition and execute:
            func = MATCHING_METHODS.get(method, None)
            if func is None:
                raise InvalidMatchingMethodError("Undefined method in CVSTRATEGY: '%s', try 'kaze'/'brisk'/'akaze'/'orb'/'surf'/'sift'/'brief' instead." % method)
            else:
                ret = self._try_match(func, image, screen, threshold=self.threshold, rgb=self.rgb)
            if ret:
                break
        return ret

其中在 match_in 中调用了 _cv_match,_cv_match 首先对图片 _imread() 进行CV2 处理,然后后面对图片进行压缩,应该是通过文档中所说的通过COSCOS的规则。然后根据一个策略遍历里面的算法进行计算,最后得到 ret 返回计算结果。(在深度就不会了,毕竟我不是搞测试的,点到为止)

Airtest 的核心浅显流程搞清楚了,我们得知,在进行 touch 及 exists 时都会进行 loop_find 合理的调整查询阀值和RGB开启可以有效的节省匹配时间。优化脚本,合理的把部分图片的RGB关闭以及部分图片阀值减小以提升脚本运行效率。
修改后脚本如下:(修改了2个按钮,降低了阀值及关闭了RGB)

# -*- encoding=utf8 -*-
__author__ = "Administrator"
from airtest.core.api import *
if exists(Template(r"tpl1587750838857.png", threshold=0.8, rgb=True, record_pos=(-0.213, 0.57), resolution=(540, 960))):
    if touch(Template(r"tpl1587750838857.png", threshold=0.8, rgb=True, record_pos=(-0.213, 0.57), resolution=(540, 960))):
        if touch(Template(r"tpl1587751404697.png", record_pos=(0.004, 0.18), resolution=(540, 960))):
            if touch(Template(r"tpl1587751451726.png", threshold=0.75, rgb=True, record_pos=(0.174, 0.204), resolution=(540, 960))):
                if touch(Template(r"tpl1587751472685.png", threshold=0.7, rgb=False, record_pos=(0.222, 0.794), resolution=(540, 960))):
                    touch(Template(r"tpl1587752119032.png", threshold=0.7, rgb=False, record_pos=(-0.441, -0.776), resolution=(540, 960)))
                else:
                     touch(Template(r"tpl1587752119032.png", threshold=0.7, rgb=False, record_pos=(-0.441, -0.776), resolution=(540, 960)))

运行结果(没有加倍数,确实快了很多):
在这里插入图片描述
使用循环让程序一直挂机吧!
修改程序如下:

在这里插入图片描述
结果发现在程序正常运行后,逻辑出现错误,运行结果如下:
在这里插入图片描述
这时需要修改程序,把头盔的判断增加else分支,改为:
在这里插入图片描述
结果再次运行发现训练过后,第二次训练时间变成等待时间:
在这里插入图片描述
改为先判断后点击,头盔也是:
在这里插入图片描述

这次就很完美了:
在这里插入图片描述

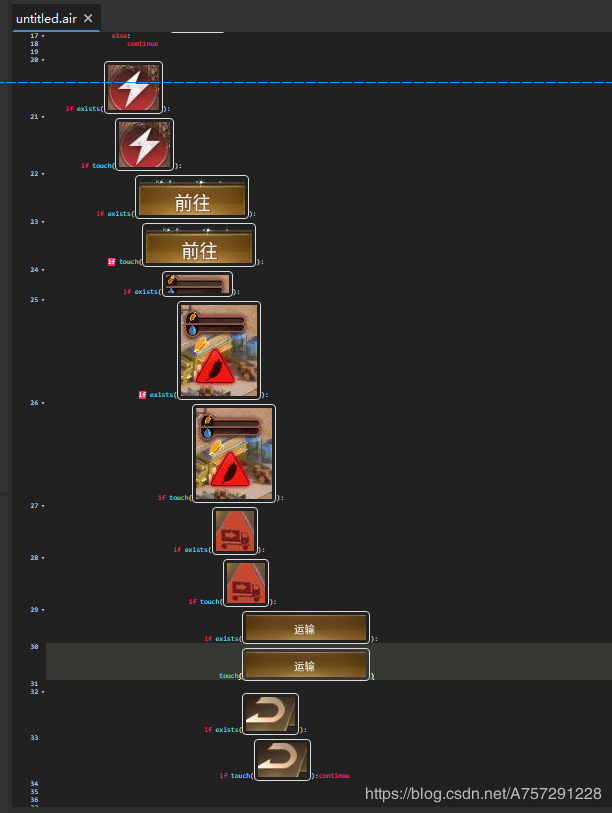

那我再按照游戏左下角提示操作去完成另外的逻辑,一共2个分支在运行判断:
在这里插入图片描述
运行如下:在这里插入图片描述
可能某些情况需要拖拽屏幕,这个使用需要使用:
在这里插入图片描述
使用 swipe 推荐对于坐标系不熟的使用录制脚本功能编写,通过这个功能,可以快速的写好脚本:
在这里插入图片描述
点击后,进入录制脚本状态,这个时候直接在屏幕上进行拖拽即可,记得幅度不要过大,不然在运行时导致滑动过多。

断开连接点击设备窗右上角。
在这里插入图片描述

展开阅读全文
加载中
点击引领话题📣 发布并加入讨论🔥
打赏
0 评论
0 收藏
0
分享
返回顶部
顶部
