Hi~各位小伙伴们,距离 DIY 项目的发布已经有一周的时间了,第一周的任务已经完成了吗?会不会遇到了问题无从下手?没关系,这篇文章很好的解决了大家的困惑,一起来看看吧。


1. 第一周任务回顾

我们来回顾一下第一周安排的任务:

1、正确读取 ds18b20 温度数据

2、了解 RT-Thread 的 Sensor 框架,并将 ds18b20 对接到 Sensor 框架上

3、了解线程的使用,创建一个线程,在线程中读取温度数据,并通过FinSH控制台实时打印出来

希望大家可以到,RT-Thread官方论坛的DIY综合交流区,把自己的项目进度也同步上来哦:https://www.rt-thread.org/qa/forum-17-1.html (请复制至外部浏览器打开)

上述任务的重点,并不是把温度读取到就好了的,重点在于如何将 ds18b20 对接到 RT-Thread 的 Sensor 框架上去。

Sensor 是物联网重要的一部分,“Sensor 之于物联网”相当于“眼睛之于人类”。人没有眼睛就看不到这大千的花花世界,物联网没有了 Sensor 更是不能感知这变化万千的世界。

现在,为物联网开发的 Sensor 已经很多了,不同的传感器厂商、不同的传感器都需要配套自己独有的驱动才能运转起来,这样在开发应用程序的时候就需要针对不同的传感器做适配,自然加大了开发难度。为了降低应用开发的难度,增加传感器驱动的可复用性,我们设计了 Sensor 驱动框架。

Sensor 驱动框架的作用是:为上层提供统一的操作接口,提高上层代码的可重用性;简化底层驱动开发的难度,只要实现简单的 ops(operations: 操作命令) 就可以将传感器注册到系统上。

本次 DIY 活动,以 ds18b20 温度传感器为例子,教大家如何正确使用 Sensor 框架。

2. Sensor 框架介绍

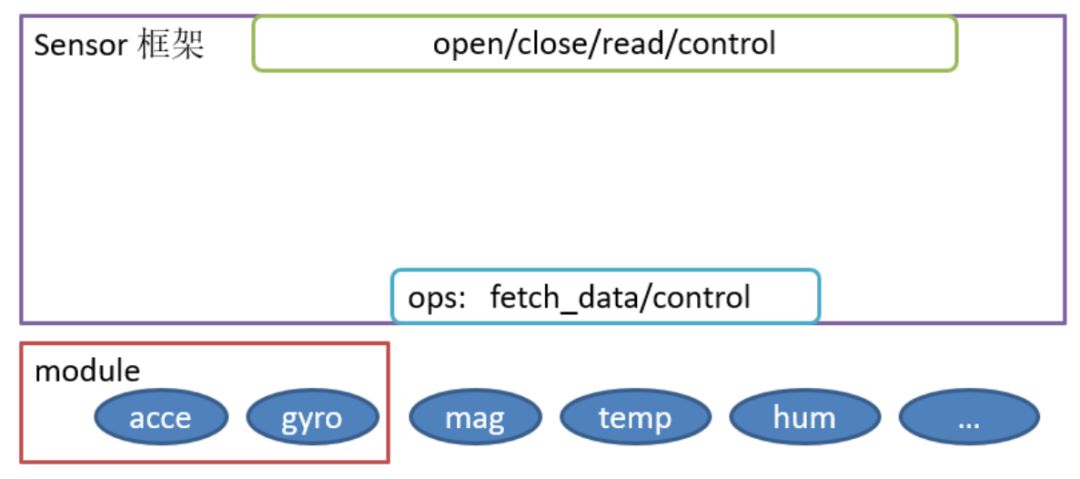

Sensor 框架的整体框架图如上。它为上层提供的是标准 device 接口 open/close/read/write/control,这些接口与上层用户程序对接,为底层驱动提供的是简单的 ops(operations: 操作命令)接口:fetch_data/control,这两个接口对接具体硬件的底层驱动。除此之外,Sensor 框架还支持 module(模块),为底层存在耦合的传感器设备提供服务,如果,ds18b20 的底层不存在耦合,此处不需要用到 module。


Sensor 框架更多的介绍在 RT-Thread 的文档中心已有详细说明,这里不过多赘述,🔗链接:https://www.rt-thread.org/document/site/development-guide/sensor/sensor_driver/


3. Sensor 框架的使用

看完文档中心的 Sensor 介绍后,相信大伙儿已经对这个框架有了一定的了解。有的小伙伴是不是早就按耐不住想要跃跃欲试将传感器对接到 Sensor 框架上?这里以 ds18b20 温度传感器为例子。

Sensor 框架的使用分两个步骤:ops 接口对接、传感器设备注册。

3.1 ops 接口对接

我们知道,Sensor 框架的接口分为上层接口和底层接口两种。将 ds18b20 的底层驱动对接到框架上,其实对接就是 Sensor 框架的底层接口,具体的,是底层的 ops 接口。

我们在 RT-Thread 源码中可以找到 Sensor 框架的源码,源码路径为:rt-thread\components\drivers\sensors,在 sensor.h 文件中,我们可以找到对 ops 接口的定义,有两个函数指针,fetch_datacontorl

👉滑查看全部

1struct rt_sensor_ops
2{

3  rt_size_t (*fetch_data)(struct rt_sensor_device *sensor, void *buf, rt_size_t len);
4  rt_err_t (*control)(struct rt_sensor_device *sensor, int cmd, void *arg);
5};

fetch_data 作用是获取传感器数据,control 作用是通过控制命令控制传感器,ds18b20 并不支持 control,我们只需要实现 fetch_data 就好了。

Sensor 框架当前默认支持轮询(RT_DEVICE_FLAG_RDONLY)、中断(RT_DEVICE_FLAG_INT_RX)、FIFO(RT_DEVICE_FLAG_FIFO_RX) 这三种打开方式。需要在这里判断传感器的工作模式,然后再根据不同的模式返回传感器数据。我们以轮询的方式读取 ds18b20 的温度数据,那么 fetch_data 的实现如下:

👉滑查看全部

 1static rt_size_t ds18b20_fetch_data(struct rt_sensor_device *sensor, void *buf, rt_size_t len)
2
{
3  RT_ASSERT(buf);
4
5  if (sensor->config.mode == RT_SENSOR_MODE_POLLING)
6  {
7      return _ds18b20_polling_get_data(sensor, buf);
8  }
9  else
10      return 0;
11}

具体的,_ds18b20_polling_get_data(sensor, buf) 的实现如下,其中,ds18b20_get_temperature 函数就是 ds18b20 温度传感器底层驱动的获取温度的函数。

 1static rt_size_t _ds18b20_polling_get_data(rt_sensor_t sensor, struct rt_sensor_data *data)
2{
3  rt_int32_t temperature_x10;
4  if (sensor->info.type == RT_SENSOR_CLASS_TEMP)
5  {
6      temperature_x10 = ds18b20_get_temperature((rt_base_t)sensor->config.intf.user_data);
7      data->data.temp = temperature_x10;
8      data->timestamp = rt_sensor_get_ts();
9  }
10  return 1;
11}

因为不需要 control,我们直接让 control 返回 RT_EOK 即可

1static rt_err_t ds18b20_control(struct rt_sensor_device *sensor, int cmd, void *args)
2
{
3  rt_err_t result = RT_EOK;
4
5  return result;
6}

这样,我们的 ops 函数就写好了。然后,需要实现一个设备接口的结构体 ops 存储上面的接口函数:

1static struct rt_sensor_ops sensor_ops =
2{

3  ds18b20_fetch_data,
4  ds18b20_control
5};

这样一来, ops 接口就对接成功了。

3.2 传感器设备注册

完成 Sensor 的 ops 的对接之后还要注册一个 Sensor 设备,这样上层才能找到这个传感器设备,进而进行控制。

设备的注册一共需要下面几步:

1、创建一个 rt_sensor_t 的结构体指针

2、为结构体分配内存

3、完成相关初始化

具体的,放到 ds18b20 上面来,具体实现如下:

 1int rt_hw_ds18b20_init(const char *name, struct rt_sensor_config *cfg)
2
{
3  rt_int8_t result;
4  rt_sensor_t sensor_temp = RT_NULL;
5
6  if (!ds18b20_init((rt_base_t)cfg->intf.user_data))
7  {
8      /* temperature sensor register */
9      sensor_temp = rt_calloc(1sizeof(struct rt_sensor_device));
10      if (sensor_temp == RT_NULL)
11          return -1;
12
13      sensor_temp->info.type       = RT_SENSOR_CLASS_TEMP;
14      sensor_temp->info.vendor     = RT_SENSOR_VENDOR_DALLAS;
15      sensor_temp->info.model     = "ds18b20";
16      sensor_temp->info.unit       = RT_SENSOR_UNIT_DCELSIUS;
17      sensor_temp->info.intf_type = RT_SENSOR_INTF_ONEWIRE;
18      sensor_temp->info.range_max = SENSOR_TEMP_RANGE_MAX;
19      sensor_temp->info.range_min = SENSOR_TEMP_RANGE_MIN;
20      sensor_temp->info.period_min = 5;
21
22      rt_memcpy(&sensor_temp->config, cfg, sizeof(struct rt_sensor_config));
23      sensor_temp->ops = &sensor_ops;
24
25      result = rt_hw_sensor_register(sensor_temp, name, RT_DEVICE_FLAG_RDONLY, RT_NULL);
26      if (result != RT_EOK)
27      {
28          LOG_E("device register err code: %d", result);
29          goto __exit;
30      }
31
32  }
33  return RT_EOK;
34
35__exit:
36  if (sensor_temp)
37      rt_free(sensor_temp);
38  return -RT_ERROR;
39}
我们来解读一下。

传感器设备注册的第一步:创建一个 rt_sensor_t 的结构体指针,上述代码中是这么实现的:

1rt_sensor_t sensor_temp = RT_NULL;

传感器设备注册的第二步:为结构体分配内存,上述代码中是这么实现的:

1sensor_temp = rt_calloc(1sizeof(struct rt_sensor_device));
2if (sensor_temp == RT_NULL)
3  return -1;

传感器设备注册的第三步:完成相关初始化,上述代码中是这么实现的:

 1sensor_temp->info.type       = RT_SENSOR_CLASS_TEMP;
2sensor_temp->info.vendor     = RT_SENSOR_VENDOR_DALLAS;
3sensor_temp->info.model     = "ds18b20";
4sensor_temp->info.unit       = RT_SENSOR_UNIT_DCELSIUS;
5sensor_temp->info.intf_type = RT_SENSOR_INTF_ONEWIRE;
6sensor_temp->info.range_max = SENSOR_TEMP_RANGE_MAX;
7sensor_temp->info.range_min = SENSOR_TEMP_RANGE_MIN;
8sensor_temp->info.period_min = 5;
9
10rt_memcpy(&sensor_temp->config, cfg, sizeof(struct rt_sensor_config));
11sensor_temp->ops = &sensor_ops;

传感器设备注册的三个步骤完成之后,就可以放心大胆地注册传感器设备了,上述代码中是这么实现的:

👉滑查看全部

1rt_hw_sensor_register(sensor_temp, name, RT_DEVICE_FLAG_RDONLY, RT_NULL);

上述的“ops 接口对接”和“传感器设备注册”两个工作完成后,就可以通过 Sensor 框架中的上层接口 open/close/read/write/control,对 ds18b20 进行操作了。

先不着急,我们在 FinSH 中输入 list_device 命令查看 ds18b20 温度传感器是否真的已经被注册上去了:

哇!成功将 ds18b20 注册成传感器设备了,可喜可贺!!!

传感器驱动对接 Sensor 框架的操作中的更多细节,请在 RT-Thread 的文档中心中:https://www.rt-thread.org/document/site/development-guide/sensor/sensor_driver_development/ (复制至外部浏览器打开)


4. 在线程中读取温度数据

我们通过一个线程,去实时获取 ds18b20 的温度数据。

线程的基本操作有:创建/初始化( rt_thread_create/rt_thread_init)、启动(rt_thread_startup)、运行(rt_thread_delay/rt_thread_control)、删除/脱离(rt_thread_delete/rt_thread_detach)。

之前我们已经将 ds18b20 对接到 ops 接口并成功注册成传感器设备了,接下来就可以利用 Sensor 框架的上层接口 open/close/read/write/control 对 ds18b20 进行操作了。

main 函数中创建一个读取 ds18b20 温度数据的线程并启动它,线程入口函数是 read_temp_entry

 1rt_thread_t ds18b20_thread, led_thread;
2
3ds18b20_thread = rt_thread_create("18b20tem",
4                                read_temp_entry,
5                                "temp_ds18b20",
6                                512,
7                                RT_THREAD_PRIORITY_MAX / 2,
8                                20);
9if (ds18b20_thread != RT_NULL)
10{
11  rt_thread_startup(ds18b20_thread);
12}

在线程入口函数 read_temp_entry 中,我们通过几个步骤,就可以读取 ds18b20 的温度数据了:

1、创建一个 rt_sensor_data 的数据结构体

2、查找传感器设备驱动

3、打开对应的传感器设备

4、读取传感器设备数据

上述步骤具体实现如下:

 1static void read_temp_entry(void *parameter)
2
{
3  rt_device_t dev = RT_NULL;
4  struct rt_sensor_data sensor_data;
5  rt_size_t res;
6
7  dev = rt_device_find(parameter);
8  if (dev == RT_NULL)
9  {
10      rt_kprintf("Can't find device:%s\n", parameter);
11      return;
12  }
13
14  if (rt_device_open(dev, RT_DEVICE_FLAG_RDWR) != RT_EOK)
15  {
16      rt_kprintf("open device failed!\n");
17      return;
18  }
19  rt_device_control(dev, RT_SENSOR_CTRL_SET_ODR, (void *)100);
20
21  while (1)
22  {
23      res = rt_device_read(dev, 0, &sensor_data, 1);
24      if (res != 1)
25      {
26          rt_kprintf("read data failed!size is %d\n", res);
27          rt_device_close(dev);
28          return;
29      }
30      else
31      {
32          rt_kprintf("temp:%3d.%dC, timestamp:%5d\n", sensor_data.data.temp / 10, sensor_data.data.temp % 10, sensor_data.timestamp);
33      }
34      rt_thread_mdelay(100);
35  }
36}

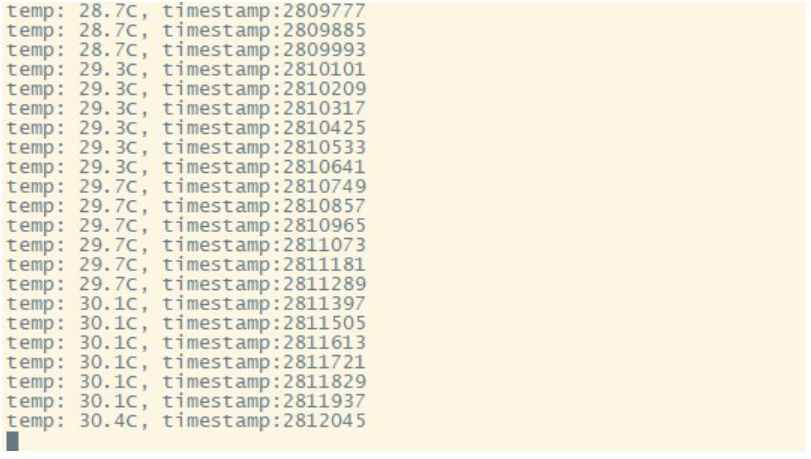

通过 FinSH 控制台,查看该线程源源不断输出的数据:

温度数据在线程中被正确读取出来了,到此为止,本周任务就算是成功完成了的,因吹斯听~(^_^)

5. 开源代码

为了更进一步便于大家学习,第一周任务的代码已经开源啦~

代码地址:

https://github.com/willianchanlovegithub/DIY_projects_base_on_RT-Thread(复制至外部浏览器打开)

6. 注意事项

欲使用 Sensor 框架,当然是要在 menuconfig 中将它开启啦:

1RT-Thread Components --->
2  Device Drivers --->
3      [*] Using Sensor device drivers

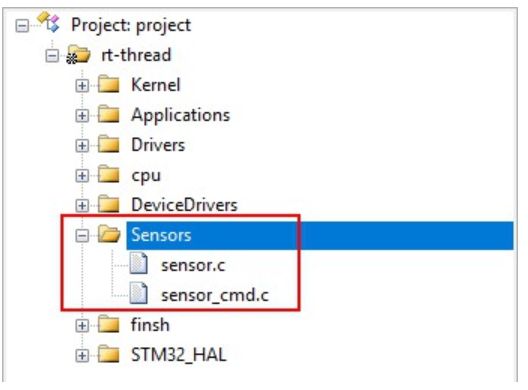

打开之后,需要使用 scons --target=mdk5 更新工程即可。看,Sensor 框架加入到工程当中了:
