BGP路由策略配置实例

2021/02/08 10:49
阅读数 356

BGP路由策略配置实例

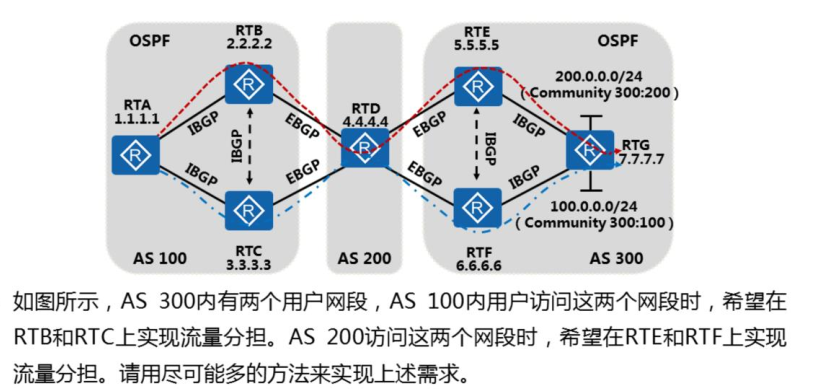

需求:

在这里插入图片描述

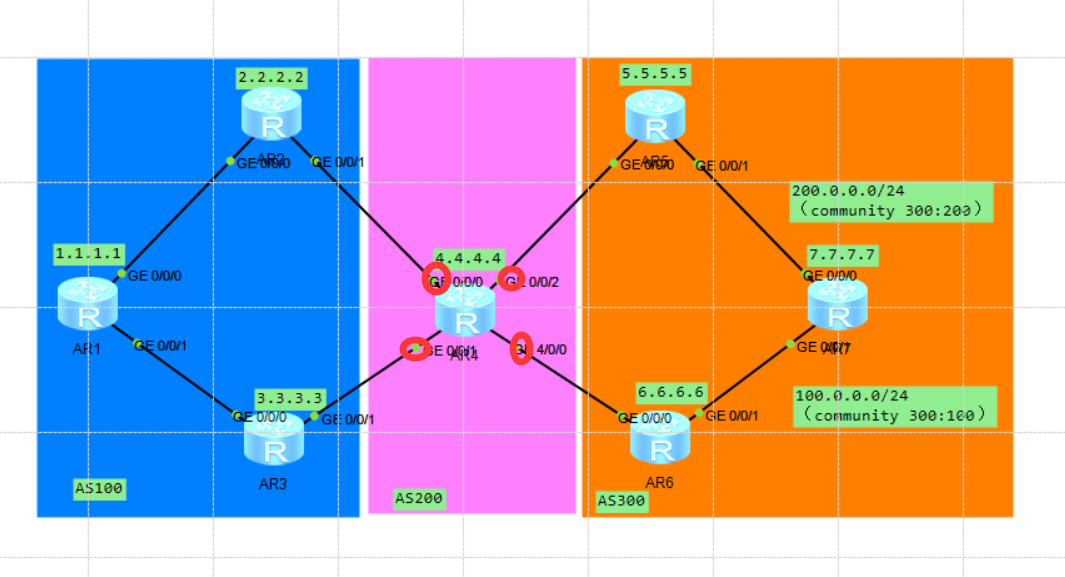

拓扑图

在这里插入图片描述

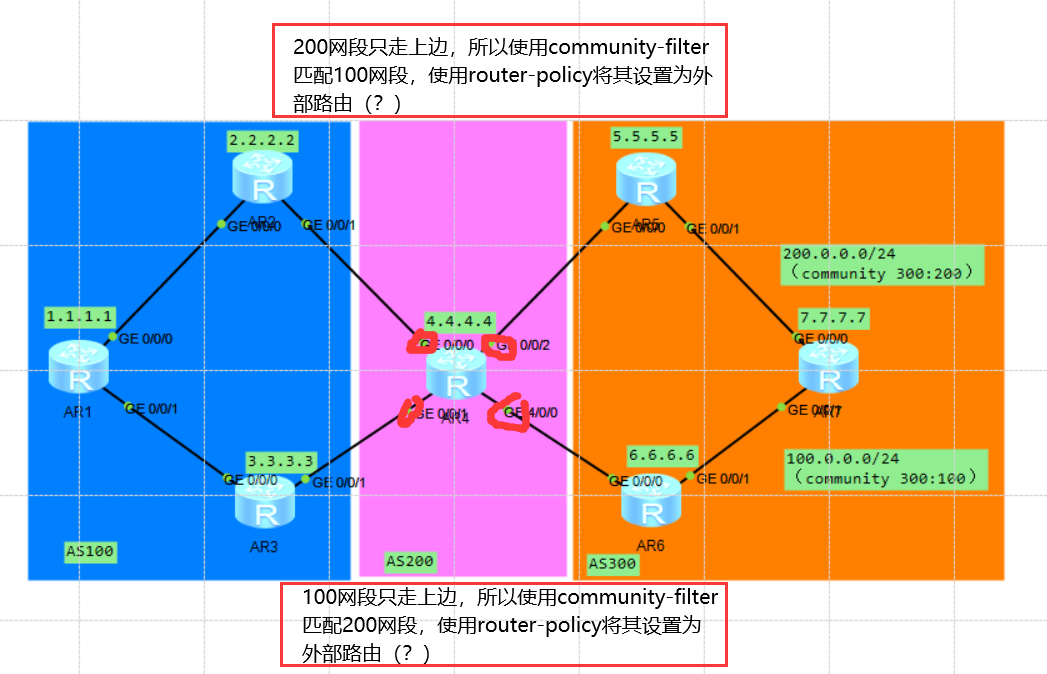

1.Origin属性

思路:尽量在较少的路由器上进行配置;

在这里插入图片描述

 #
 ipv4-family unicast
  undo synchronization
  peer 10.1.24.1 enable
  peer 10.1.24.1 route-policy yibai export
  peer 10.1.24.1 advertise-community
  peer 10.1.34.1 enable
  peer 10.1.34.1 route-policy erbai export
  peer 10.1.34.1 advertise-community
  peer 10.1.45.2 enable
  peer 10.1.45.2 route-policy yibai import
  peer 10.1.45.2 advertise-community
  peer 10.1.46.2 enable
  peer 10.1.46.2 route-policy erbai import
  peer 10.1.46.2 advertise-community
#
route-policy yibai permit node 10
 if-match community-filter yibai
 apply origin incomplete
#
route-policy yibai permit node 20
#
route-policy erbai permit node 10
 if-match community-filter erbai
 apply origin incomplete
#
route-policy erbai permit node 20
#
ip community-filter advanced erbai permit 300:200
ip community-filter advanced yibai permit 300:100
#

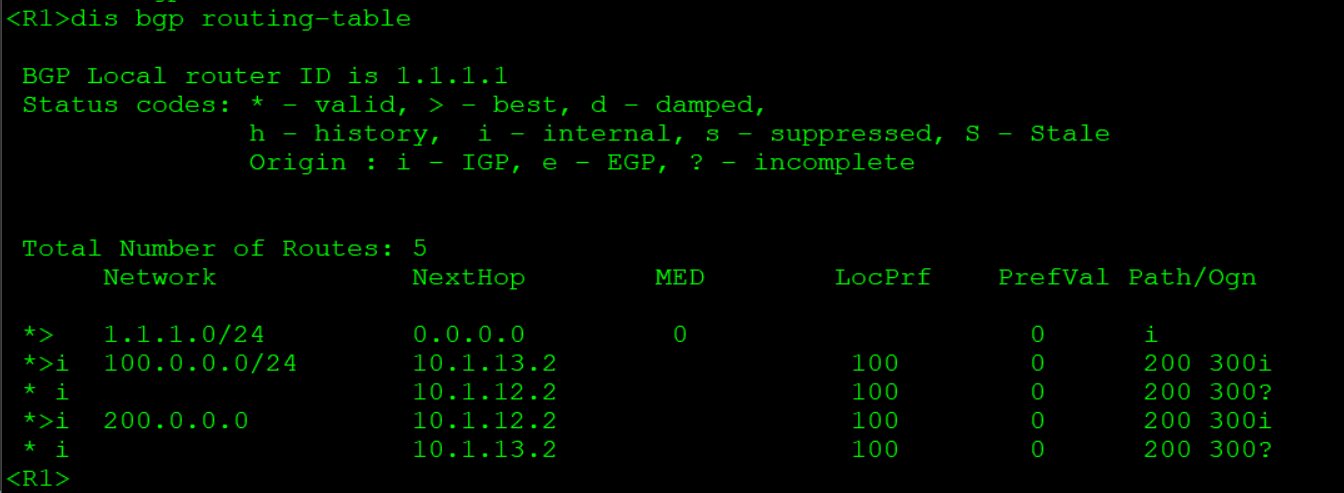

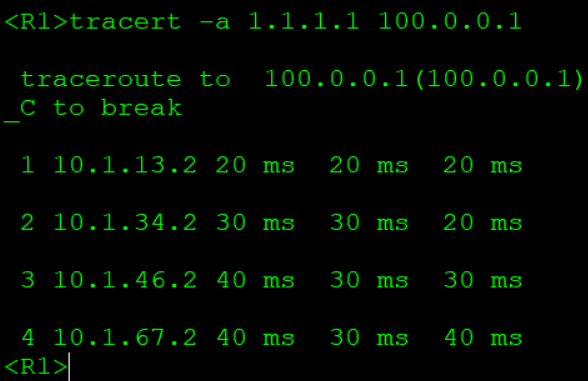

结果:
在这里插入图片描述
在这里插入图片描述

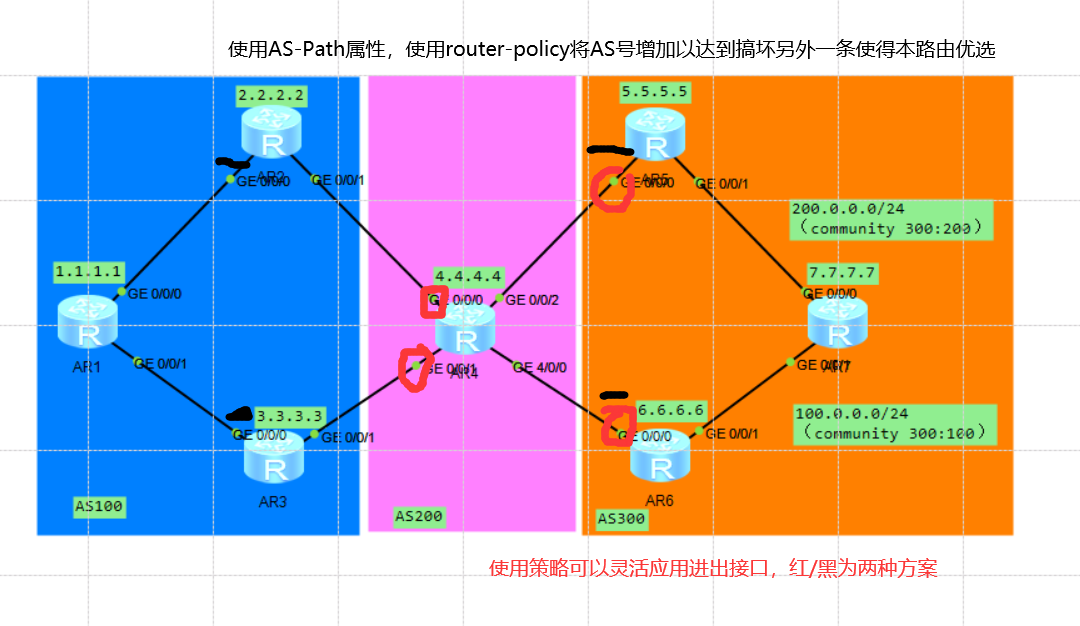

2.AS-Path属性
在这里插入图片描述




bgp 200
 peer 10.1.24.1 as-number 100
 peer 10.1.34.1 as-number 100
 peer 10.1.45.2 as-number 300
 peer 10.1.46.2 as-number 300
 #
 ipv4-family unicast
  undo synchronization
  peer 10.1.24.1 enable
  peer 10.1.24.1 route-policy yibai export
  peer 10.1.24.1 advertise-community
  peer 10.1.34.1 enable
  peer 10.1.34.1 route-policy erbai export
  peer 10.1.34.1 advertise-community
  peer 10.1.45.2 enable
  peer 10.1.45.2 advertise-community
  peer 10.1.46.2 enable
  peer 10.1.46.2 advertise-community
#
route-policy yibai permit node 10
 if-match community-filter yibai
 apply as-path 200 additive
#
route-policy yibai permit node 20
#
route-policy erbai permit node 10
 if-match community-filter erbai
 apply as-path 200 additive
#
route-policy erbai permit node 20
#
ip community-filter advanced erbai permit 300:200
ip community-filter advanced yibai permit 300:100
#

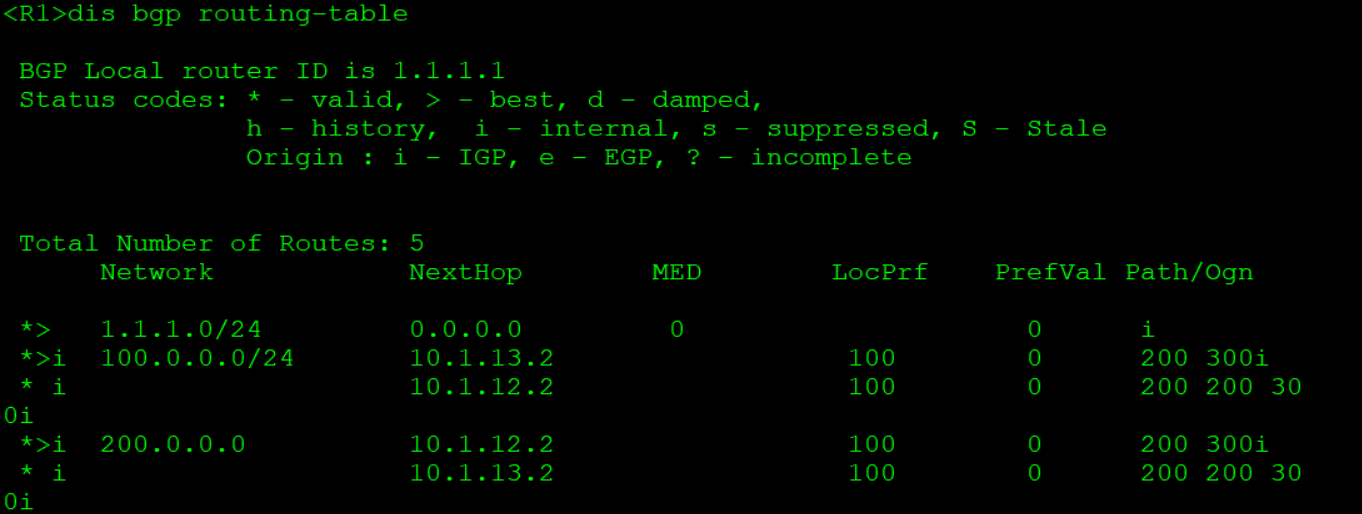

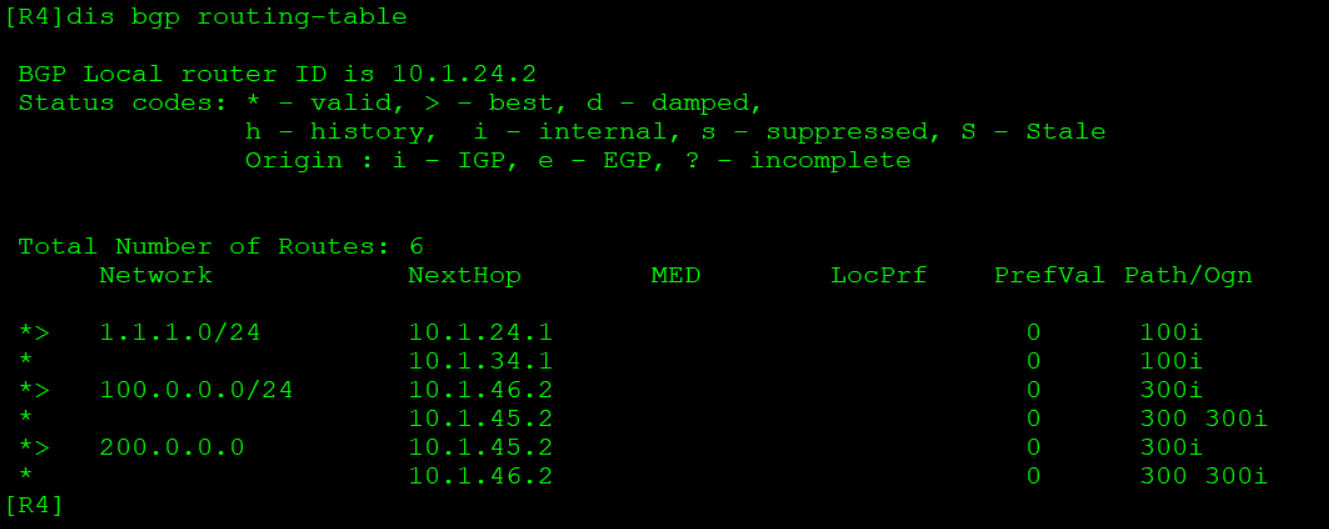

在这里插入图片描述
在这里插入图片描述

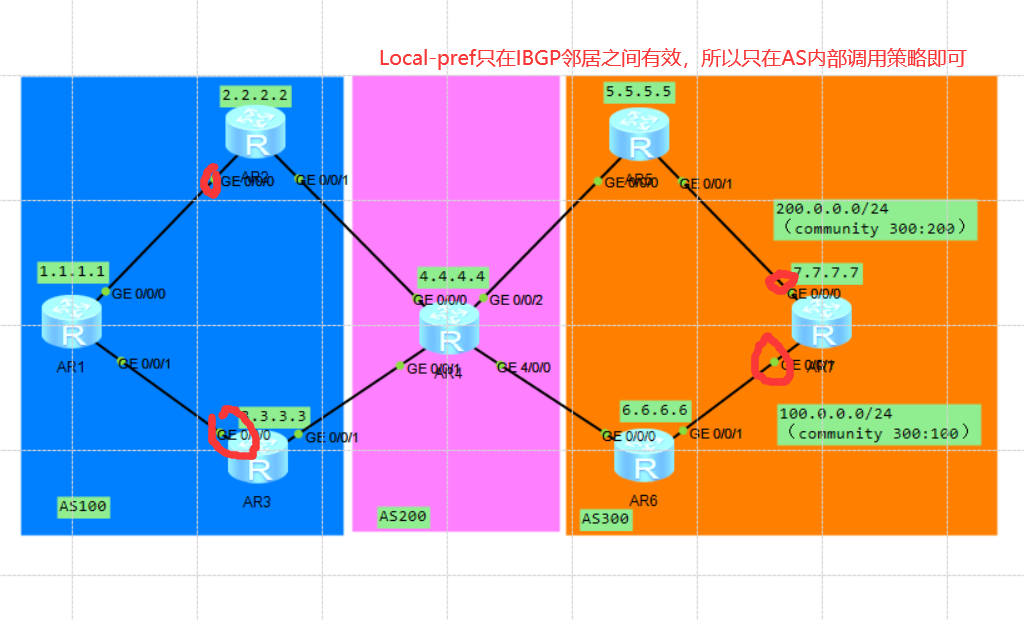

3.local-preference(本地优先级属性)

在这里插入图片描述

使用前置列表抓取路由
ip ip-prefix loc index 10 permit 200.0.0.0 24

#
使用route-policy设置本地优先级属性
route-policy local permit node 10
 if-match ip-prefix loc
 apply local-preference 200
#
route-policy local permit node 20
#
将策略运用
  peer 10.1.13.1 route-policy local export
#

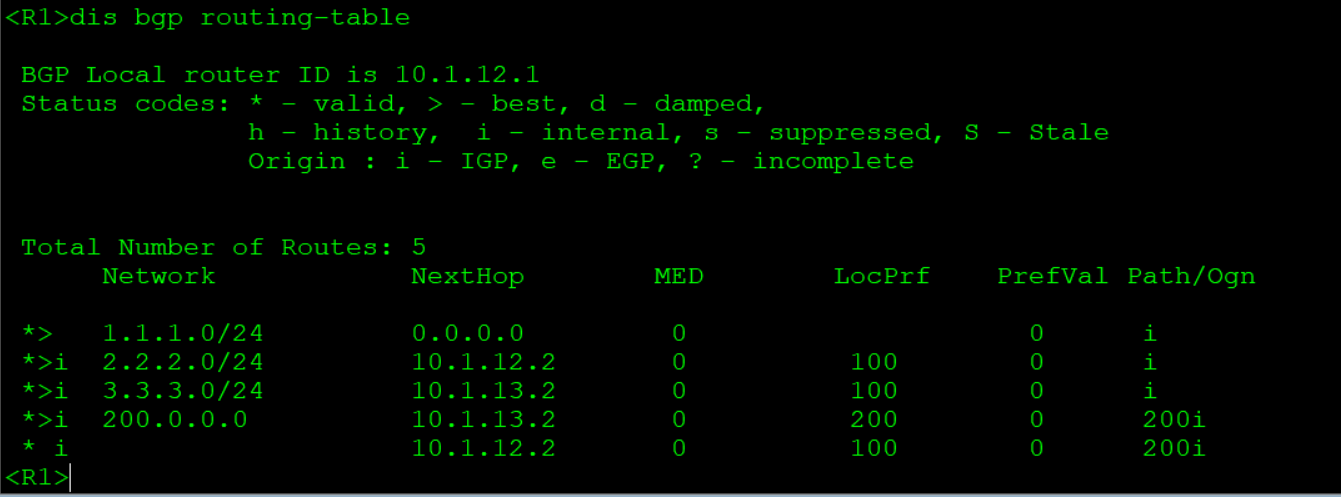

在这里插入图片描述

4.MED(Muti-Exit-Discriminator)

MED ( Multi-Exit-Discriminator )属性仅在相邻两个AS之间传递;所以利用该特性
在这里插入图片描述

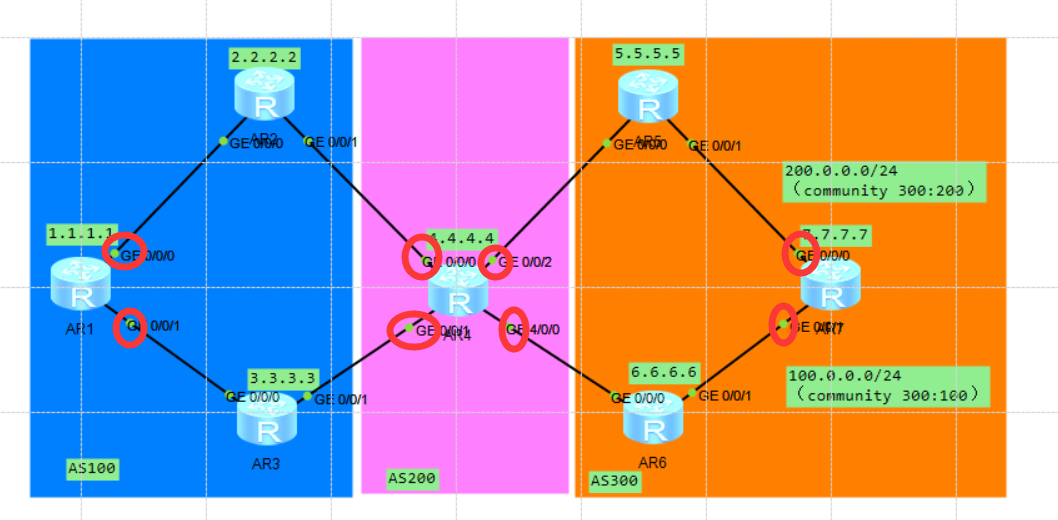

5.Preference_Value

去和来的路由都要走一条路,所以需要双向进行路由策略
在这里插入图片描述

#
ip community-filter advanced yibai permit 300:100
#
route-policy yibai permit node 10
 if-match community-filter yibai
 apply preferred-value 100
#
route-policy yibai permit node 20
#
bgp 100
  peer 3.3.3.3 route-policy yibai import
#
