曹工说mini-dubbo(1)--为了实践动态代理,我写了个简单的rpc框架

2019/04/10 10:10
阅读数 9

#相关背景及资源:

之前本来一直在写spring源码解析这块,如下,aop部分刚好写完。以前零散看过一些文章,知道rpc调用基本就是使用动态代理,比如rmi,dubbo,feign调用等。自己也就想着试一下,于是有了mini-dubbo这个东西,暂时也不能称为一个框架,因为还不是生产级的,目前只是实现了一部分小功能,也没有监控,也没有xxx,反正就是缺的比较多。

曹工说Spring Boot源码(22)-- 你说我Spring Aop依赖AspectJ,我依赖它什么了

我就说下,里面用到的知识点吧,有兴趣的,可以克隆源码下来看看:

  1. 动态代理
  2. 服务注册和消费,使用redis作为注册中心,其中使用了redisson作为redis客户端,其中涉及到BeanFactoryPostProcessor的使用
  3. 因为传输层使用netty和mina,是异步的,但是上层又需要等待结果,所以用到了同步转异步
  4. spring的xml解析,bean definition注册,spring 扩展xml 命名空间
  5. 自定义的spi的相关知识
  6. 分层思想,从dubbo借鉴了其分层,但是mini-dubbo要少几层,因为我暂时不是很清楚dubbo的每一层的具体职责,所以我按我自己理解分的层。上层依赖下层,只通过下层的接口,查找下层接口时,直接在spring容器中查找bean即可,类似于spring mvc的设计。当下层有多个实现时,通过类似spi机制来指定具体要使用的下层实现。
  7. 基于第5点,所以本框架非常容易替换各层的实现,只要自己自定义一个spring bean,实现对应的接口,然后在spi文件中指定本实现的类名即可。
  8. netty和mina的tcp粘包拆包工作。

概要

代码我放在了如下位置:

https://gitee.com/ckl111/mini-dubbo

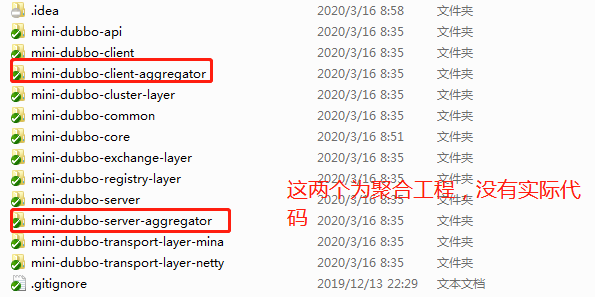

我介绍下代码的整体结构:

服务端聚合工程比较简单,目前也没时间去仔细弄,包含了如下module:

    <modules>
        <!--业务层api-->
        <module>../mini-dubbo-api</module>
        <!--业务层,服务端demo-->
        <module>../mini-dubbo-server</module>

        <!--配置层,解析xml的工作,在本层完成-->
        <module>../mini-dubbo-core</module>

        <module>../mini-dubbo-common</module>
    </modules>

目前的大部分实现,是在客户端,包含了如下module:

<modules>
       <!--业务层api-->
   	   <module>../mini-dubbo-api</module>
       <!--业务层,测试demo-->
       <module>../mini-dubbo-client</module>

       <!--配置层,解析xml的工作,在本层完成-->
       <module>../mini-dubbo-core</module>

       <module>../mini-dubbo-common</module>

       <!--注册中心层-->
       <module>../mini-dubbo-registry-layer</module>
       <!--集群层,完成事情:负载均衡策略,集群容错策略等-->
       <module>../mini-dubbo-cluster-layer</module>
       <!--信息交换层,主要完成同步转异步的操作,因为下层的mina和netty为异步,本层同步等待结果-->
       <module>../mini-dubbo-exchange-layer</module>

       <!--传输层如使用netty实现,则需包含如下module-->
       <module>../mini-dubbo-transport-layer-netty</module>
       <!--传输层如使用mina实现,则需包含如下module-->
       <module>../mini-dubbo-transport-layer-mina</module>
</modules>

其中,模块间的依赖关系如下:

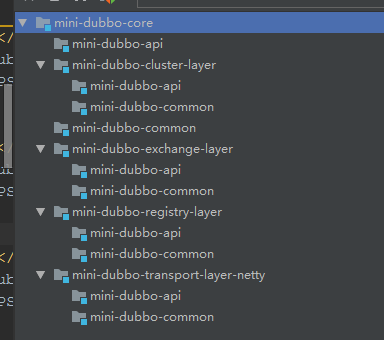

业务模块,一般只需要依赖mini-dubbo-core模块,mini-dubbo-core主要依赖了如下模块:

为什么这么划分,因为mini-dubbo-core模块,其实主要是完成解析业务模块(比如client)中的xml,根据其xml配置,注册对应的bean到spring 容器中,而具体的bean实现,就是放在各个模块的,比如,xml里配置netty作为传输层实现,那么mini-dubbo-core就得解析为mini-dubbo-transport-layer-netty中的一个实现类作为bean,注册到spring容器,供上层使用。

目前的分层,只是暂时的,后续可能会略有调整。

#一次客户端调用的大体思路

  1. 业务module中,配置xml,示例如下:

    <dubbo:registry address="redis://127.0.0.1:6379"/>

    <dubbo:reference id="gpsLocationUpdateService" interface="dubbo.learn.IGpsLocationUpdateService"/>

    <context:component-scan base-package="dubbo"></context:component-scan>


    其中的dubbo:reference就代表了一个远端的服务,业务代码中可以自动注入该接口,当调用该接口时,实际就会发起rpc调用。

    熟悉的同学已经知道了,这块肯定是生成了一个动态代理。

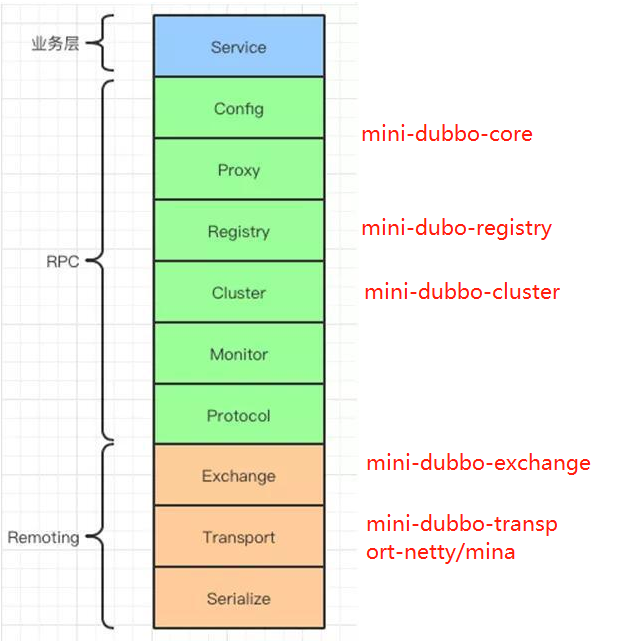

  2. 继续之前,我们看看dubbo的十层架构:

    可以看到,我们这边是比dubbo少了几层,首先proxy,目前直接用了jdk动态代理,没有其他技术,所以就没有抽出一层;然后monitor层,现在肯定是没有的,这部分其实才是一个框架的重头戏,但是我也不会前端,所以这块估计暂时没有;接下来是protocol层,我暂时不太清楚dubbo的设计,所以就没弄这层。

  3. 知道了分层结构后,我们可以回到第一点,即动态代理那里,我们的动态代理,只依赖下层的接口。目前,各层之间的接口,放在mini-dubbo-common模块中,定义如下:

    • 注册中心层,负责接收上层传来的调用参数等上下文,并返回结果

      /**
       * 注册中心层的rpc调用者
       * 1:接收上层传下来的业务参数,并返回结果
       *
       * 本层:会根据不同实现,去相应的注册中心,获取匹配的服务提供者列表,传输给下一层
       */
      public interface RegistryLayerRpcInvoker {

          Object invoke(RpcContext rpcContext);
      }

    • 集群层,接收上层注册中心层传来的服务提供者列表和rpc调用上下文,并返回最终结果

      public interface ClusterLayerRpcInvoker {

          /**
           * 由注册中心层提供对应service的服务提供者列表,本方法可以根据负载均衡策略,进行筛选
           * @param providerList
           * @param rpcContext
           * @return
           */
          Object invoke(List<ProviderHostAndPort> providerList, RpcContext rpcContext);
      }

    • exchange层,上层集群层,会替我们选好某一台具体的服务提供者,然后让我们去调用,本层完成同步转异步

      public interface ExchangeLayerRpcInvoker {

          /**
           *
           * @param providerHostAndPort 要调用的服务提供者的地址
           * @param rpcContext   rpc上下文,包含了要调用的参数等
           * @return  rpc调用的结果
           */
          Object invoke(ProviderHostAndPort providerHostAndPort, RpcContext rpcContext);
      }

    • 传输层,本层目前有两个简单实现,netty和mina。

      /**
       *
       * 本层为传输层,上层为exchange层。
       * 上层exchange,目前有一个默认实现,主要是完成同步转异步的操作。
       * 上层将具体的传输工作交给底层的传输层,比如netty和mina,然后在一个future上等待传输层完成工作
       *
       * 本层会完成实际的发送工作和接收返回响应的工作
       */
      public interface TransportLayerRpcInvoker {

          /**
           *
           * @param providerHostAndPort 要调用的服务提供者的地址
           * @param rpcContext   rpc上下文,包含了要调用的参数等
           * @return  rpc调用的结果
           */
          Object invoke(ProviderHostAndPort providerHostAndPort, RpcContext rpcContext);
      }


      其中,我们的最上边的动态代理层,只依赖于下层,其中,示例代码如下:


          @Override
          public Object invoke(Object proxy, Method method, Object[] args) {
              // 1.从spring容器中,获取下层的实现bean;如果有多个,则根据spi文件中指定的为准
              RegistryLayerRpcInvoker registryLayerRpcInvoker =
                      SpiServiceLoader.loadService(RegistryLayerRpcInvoker.class);

              RpcContext rpcContext = new RpcContext();
              rpcContext.setProxy(proxy);
              rpcContext.setMethod(method);
              rpcContext.setArgs(args);
              rpcContext.setServiceName(method.getDeclaringClass().getName());
      	   // 2.调用下层
              Object o = registryLayerRpcInvoker.invoke(rpcContext);
              return o;
          }


      这里1处,可以看到,我们通过SpiServiceLoader.loadService(RegistryLayerRpcInvoker.class)去获取具体的下层实现,这是我们自定义的一个工具类,其内部实现一会再说。

      2处调用下层实现,获取结果。

  4. registry,注册中心层的实现

    @Service
    public class RedisRegistryRpcInvoker implements RegistryLayerRpcInvoker {

        @Autowired
        private RedisRegistry redisRegistry;


        @Override
        public Object invoke(RpcContext rpcContext) {
            //1.获取集群层实现
            ClusterLayerRpcInvoker clusterLayerRpcInvoker = SpiServiceLoader.loadService(ClusterLayerRpcInvoker.class);
            //2.从redis中,根据服务名,获取服务提供者列表
            List<ProviderHostAndPort> list = redisRegistry.getServiceProviderList(rpcContext.getServiceName());
            if (CollectionUtils.isEmpty(list)) {
                throw new RuntimeException();
            }
    	    //2.调用集群层实现,获取结果
            Object o = clusterLayerRpcInvoker.invoke(list, rpcContext);
            return o;
        }
    }

  5. 集群层实现,本层我也不算懂,模仿dubbo实现了一下。

    主要实现了以下两种:

    • Failover,出现失败,立即重试其他服务器。可以设置重试次数。
    • Failfast,请求失败以后,返回异常结果,不进行重试。

    以failover为例:

    @Slf4j
    @Service
    public class FailoverClusterLayerRpcInvoker implements ClusterLayerRpcInvoker {

        @Autowired
        private LoadBalancePolicy loadBalancePolicy;

        @Override
        public Object invoke(List<ProviderHostAndPort> providerList, RpcContext rpcContext) {
            ExchangeLayerRpcInvoker exchangeLayerRpcInvoker =
                    SpiServiceLoader.loadService(ExchangeLayerRpcInvoker.class);

            int retryTimes = 3;
            for (int i = 0; i < retryTimes; i++) {
                // 1.根据负载均衡策略,选择1台服务提供者
                ProviderHostAndPort providerHostAndPort = loadBalancePolicy.selectOne(providerList);
                try {
                    // 调用下层,获取结果
                    Object o = exchangeLayerRpcInvoker.invoke(providerHostAndPort, rpcContext);
                    return o;
                } catch (Exception e) {
                    log.error("fail to invoke {},exception:{},will try another",
                            providerHostAndPort,e);
                    // 2.如果调用失败,进入下一次循环
                    continue;
                }
            }

            throw new RuntimeException("fail times extend");
        }
    }


    其中,一共会尝试3次,每次的逻辑:根据负载均衡策略,选择1台去调用;如果有问题,则换一台。

    调用下层时,获取了下层的接口:ExchangeLayerRpcInvoker

  6. exchange层,这层完成同步转异步的操作,目前只有一个实现:

    @Service
    public class Sync2AsyncExchangeImpl implements ExchangeLayerRpcInvoker {

        public static ConcurrentHashMap<String, CompletableFuture<Object>> requestId2futureMap =
                new ConcurrentHashMap<>();


        @Override
        public Object invoke(ProviderHostAndPort providerHostAndPort, RpcContext rpcContext) {
            String requestId = UUID.randomUUID().toString();
            rpcContext.setRequestId(requestId);
            rpcContext.setRequestId2futureMap(requestId2futureMap);

            CompletableFuture<Object> completableFuture = new CompletableFuture<>();
            requestId2futureMap.put(requestId, completableFuture);


            /**
             * 交给具体的底层去解决
             */
            TransportLayerRpcInvoker  transportLayerRpcInvoker =
                    SpiServiceLoader.loadService(TransportLayerRpcInvoker .class);

            transportLayerRpcInvoker.invoke(providerHostAndPort, rpcContext);

            Object s = null;
            try {
                s = completableFuture.get();
            } catch (InterruptedException | ExecutionException e) {
                e.printStackTrace();
            }

            return s;
        }
    }


    这层大家可以简单理解为:主线程调用传输层之前,生成一个id和一个completablefuture,放到一个全局map,然后将id传给下层,然后在completablefuture上阻塞;下层拿到id后,在消息里传输;服务端再将id传输回来,然后客户端拿着id找到completablefuture,并唤醒主线程。

  7. 信息传输层,以netty为例,具体的netty相关的知识,大家就得自己先学习一下:

    简单步骤如下:


    //1.初始化客户端连接
    public void initChannel() {
        Bootstrap b = configBootStrap();
        ChannelFuture future = null;
        try {
            future = b.connect(providerHostAndPort.getHost(), providerHostAndPort.getPort()).sync();
            if (future.isSuccess()) {
                channel = future.channel();
                return;
            }
        } catch (InterruptedException e) {
            ...
        }

        throw new RuntimeException();
    }

    private Bootstrap configBootStrap() {
        EventLoopGroup group = new NioEventLoopGroup();
        Bootstrap b = new Bootstrap();
        b.group(group)
                .channel(NioSocketChannel.class)
                .option(ChannelOption.TCP_NODELAY, true)
                .handler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    public void initChannel(SocketChannel ch) throws Exception {
                        ChannelPipeline p = ch.pipeline();
                        p.addLast("lengthFieldPrepender", new LengthFieldPrepender(2));
                        p.addLast("lengthFieldBasedFrameDecoder",
                                new LengthFieldBasedFrameDecoder(
                                        65536, 0,
                                        2, 0, 2));
                        p.addLast("decoder", new StringDecoder());
                        p.addLast("encoder", new StringEncoder());
                        p.addLast(new ClientHandler());

                    }//拦截器设置
                });
        return b;
    }


    使用连接的channle,发送数据:

    public void sendMessage(String messageContent) {
        synchronized (lockObj) {
            if (channel == null) {
                initChannel();
            }
        }
        ChannelFuture channelFuture = channel.writeAndFlush(messageContent);
        channelFuture.addListener(new GenericFutureListener<Future<? super Void>>() {
            @Override
            public void operationComplete(Future<? super Void> future) throws Exception {
                System.out.println("发送请求消息成功");
            }
        });
    }

  8. netty接收到服务端相应后,根据requestId来获取future,唤醒上层线程

    @Slf4j
    public class ClientHandler extends ChannelInboundHandlerAdapter {
        @Override
        public void channelActive(ChannelHandlerContext cx) {
            log.info("channelActive,local address:{},remote address:{}",
                    cx.channel().localAddress(),cx.channel().remoteAddress());
        }

        /**
         * 读取信息
         *
         * @param ctx 渠道连接对象
         * @param msg 信息
         * @throws Exception
         */
        @Override
        public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
            ResponseVO responseVO = JSONObject.parseObject((String) msg, ResponseVO.class);
            String requestId = responseVO.getRequestId();

            //1.获取future
            CompletableFuture<Object> completableFuture = Netty4ClientRpcInvoker.requestId2futureMap
                    .get(requestId);
            //2.将结果塞进future,在此future上阻塞的线程被唤醒
            completableFuture.complete(responseVO.getContent());
            log.info("client channelRead,thread:{}", Thread.currentThread());
            log.info("客户端端读写远程地址是-----------"
                    + ctx.channel().remoteAddress() + "信息是:" + msg.toString());

        }
    }


如何根据spi进行切换

之前我们提到了可以根据spi,随意切换实现,比如我们想使用mina来传输的话:

这里的spi的原理也很简单:

dubbo.learn.common.spi.SpiServiceLoader#loadService
public static <T> T loadService(Class<T> clazz) {
    //先查找缓存
    Object cached = spiName2ServiceMap.get(clazz.getName());
    if (cached != null) {
        return (T) cached;
    }
	//2.从spring容器获取该class的全部实现bean
    Map<String, T> map = applicationContext.getBeansOfType(clazz);
    if (CollectionUtils.isEmpty(map)) {
        return null;
    }

    if (map.size() == 1) {
        Object o = map.values().iterator().next();
        return clazz.cast(o);
    }
	//读取spi文件,获取用户指定的实现
    String s = SpiParser.getSpiForSpecifiedService(clazz);
    if (StringUtils.isEmpty(s)) {
        log.error("发现多个服务实现bean:{},且在spi中未指定要使用的bean",map);
        throw new RuntimeException();
    }
	// 根据用户spi中的实现,来返回相应的bean
    Object specifiedServiceInSpiFile = map.values().stream().filter(v -> Objects.equals(v.getClass().getName(), s))
            .findFirst().orElse(null);
    if (specifiedServiceInSpiFile == null) {
        log.error("spi中指定的服务在bean集合中未找到。" +
                "发现多个服务实现bean:{},在spi中指定的服务为:{}",map,s);
        throw new RuntimeException();
    }

    spiName2ServiceMap.put(clazz.getName(),specifiedServiceInSpiFile);
    return (T) specifiedServiceInSpiFile;
}

总结

里面细节比较多,最近工作比较忙,所以,大家可以先把代码弄下来,直接自己运行下,依赖的就只有一个redis而已。

后续我会接着优化该框架,欢迎大家加进来,一起开发;如果觉得还不错,就star一下吧。 源码路径: https://gitee.com/ckl111/mini-dubbo

原文出处:https://www.cnblogs.com/grey-wolf/p/12502079.html
