matplotlib命令与格式:标题(title),标注(annotate),文字说明(text)

o
 osc_odyg6b92
发布于 2018/07/13 11:12
字数 1411
阅读 23
收藏 0

「深度学习福利」大神带你进阶工程师,立即查看>>>



1.title设置图像标题



(1)title常用参数
fontsize设置字体大小,默认12,可选参数 ['xx-small', 'x-small', 'small', 'medium', 'large','x-large', 'xx-large']
fontweight设置字体粗细,可选参数 ['light', 'normal', 'medium', 'semibold', 'bold', 'heavy', 'black']
fontstyle设置字体类型,可选参数[ 'normal' | 'italic' | 'oblique' ],italic斜体,oblique倾斜
verticalalignment设置水平对齐方式 ,可选参数 : 'center' , 'top' , 'bottom' ,'baseline'
horizontalalignment设置垂直对齐方式,可选参数:left,right,center
rotation(旋转角度)可选参数为:vertical,horizontal 也可以为数字
alpha透明度,参数值0至1之间
backgroundcolor标题背景颜色
bbox给标题增加外框 ,常用参数如下:
  • boxstyle方框外形
  • facecolor(简写fc)背景颜色
  • edgecolor(简写ec)边框线条颜色
  • edgewidth边框线条大小



(2)title例子:



plt.title('Interesting Graph',fontsize='large',fontweight='bold') 设置字体大小与格式
plt.title('Interesting Graph',color='blue') 设置字体颜色
plt.title('Interesting Graph',loc ='left') 设置字体位置
plt.title('Interesting Graph',verticalalignment='bottom') 设置垂直对齐方式
plt.title('Interesting Graph',rotation=45) 设置字体旋转角度
plt.title('Interesting',bbox=dict(facecolor='g', edgecolor='blue', alpha=0.65 )) 标题边框



面向对象api例子:



  1.
    import matplotlib.pyplot as plt
  2.
    x=[ 1,2,3,4,5]
  3.
    y=[ 3,6,7,9,2]
  4.

  5.
    fig,ax=plt.subplots( 1,1)
  6.
    ax.plot(x,y,label= 'trend')
  7.
    ax.set_title( 'title test',fontsize=12,color='r')
  8.
    plt.show()

2.annotate标注文字



(1)annotate语法说明 :annotate(s='str' ,xy=(x,y) ,xytext=(l1,l2) ,..)


s 为注释文本内容
xy 为被注释的坐标点
xytext 为注释文字的坐标位置
xycoords 参数如下:

  • figure points          points from the lower left of the figure 点在图左下方
  • figure pixels          pixels from the lower left of the figure 图左下角的像素
  • figure fraction       fraction of figure from lower left 左下角数字部分
  • axes points           points from lower left corner of axes 从左下角点的坐标
  • axes pixels           pixels from lower left corner of axes 从左下角的像素坐标
  • axes fraction        fraction of axes from lower left 左下角部分
  • data                     use the coordinate system of the object being annotated(default) 使用的坐标系统被注释的对象(默认)
  • polar(theta,r)       if not native ‘data’ coordinates t

extcoords 设置注释文字偏移量



         | 参数 | 坐标系 |
         | 'figure points' | 距离图形左下角的点数量 |
         | 'figure pixels' | 距离图形左下角的像素数量 |
         | 'figure fraction' | 0,0 是图形左下角,1,1 是右上角 |
         | 'axes points' | 距离轴域左下角的点数量 |
         | 'axes pixels' | 距离轴域左下角的像素数量 |
         | 'axes fraction' | 0,0 是轴域左下角,1,1 是右上角 |
         | 'data' | 使用轴域数据坐标系 |



arrowprops  #箭头参数,参数类型为字典dict



  • width           the width of the arrow in points                              点箭头的宽度
  • headwidth   the width of the base of the arrow head in points  在点的箭头底座的宽度
  • headlength  the length of the arrow head in points                   点箭头的长度
  • shrink          fraction of total length to ‘shrink’ from both ends  总长度为分数“缩水”从两端
  • facecolor     箭头颜色



bbox给标题增加外框 ,常用参数如下:

  •   boxstyle方框外形
  •   facecolor(简写fc)背景颜色
  •   edgecolor(简写ec)边框线条颜色
  •   edgewidth边框线条大小
 bbox=dict(boxstyle='round,pad=0.5', fc='yellow', ec='k',lw=1 ,alpha=0.5)  #fc为facecolor,ec为edgecolor,lw为lineweight





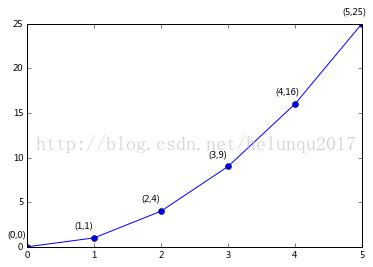

(2)案例



  1.
    import matplotlib.pyplot as plt
  2.
    import numpy as np
  3.
    x = np.arange( 0, 6)
  4.
    y = x * x
  5.
    plt.plot(x, y, marker= 'o')
  6.
    for xy in zip(x, y):
  7.
    plt.annotate( "(%s,%s)" % xy, xy=xy, xytext=(-20, 10), textcoords='offset points')
  8.
    plt.show()





plt.annotate('local max', xy=(2, 1), xytext=(3, 1.5),arrowprops=dict(facecolor='black', shrink=0.05))








3.text设置文字说明

(1)text语法说明

text(x,y,string,fontsize=15,verticalalignment="top",horizontalalignment="right")

x,y:表示坐标值上的值
string:表示说明文字
fontsize:表示字体大小
verticalalignment:垂直对齐方式 ,参数:[ ‘center’ | ‘top’ | ‘bottom’ | ‘baseline’ ]
horizontalalignment:水平对齐方式 ,参数:[ ‘center’ | ‘right’ | ‘left’ ]
xycoords选择指定的坐标轴系统:



  • figure points          points from the lower left of the figure 点在图左下方
  • figure pixels          pixels from the lower left of the figure 图左下角的像素
  • figure fraction       fraction of figure from lower left 左下角数字部分
  • axes points           points from lower left corner of axes 从左下角点的坐标
  • axes pixels           pixels from lower left corner of axes 从左下角的像素坐标
  • axes fraction        fraction of axes from lower left 左下角部分
  • data                     use the coordinate system of the object being annotated(default) 使用的坐标系统被注释的对象(默认)
  • polar(theta,r)       if not native ‘data’ coordinates t



arrowprops  #箭头参数,参数类型为字典dict

  • width           the width of the arrow in points                              点箭头的宽度
  • headwidth   the width of the base of the arrow head in points  在点的箭头底座的宽度
  • headlength  the length of the arrow head in points                   点箭头的长度
  • shrink          fraction of total length to ‘shrink’ from both ends  总长度为分数“缩水”从两端
  • facecolor     箭头颜色

bbox给标题增加外框 ,常用参数如下:

  •   boxstyle方框外形
  •   facecolor(简写fc)背景颜色
  •   edgecolor(简写ec)边框线条颜色
  •   edgewidth边框线条大小
 bbox=dict(boxstyle='round,pad=0.5', fc='yellow', ec='k',lw=1 ,alpha=0.5)  #fc为facecolor,ec为edgecolor,lw为lineweight




(2)案例

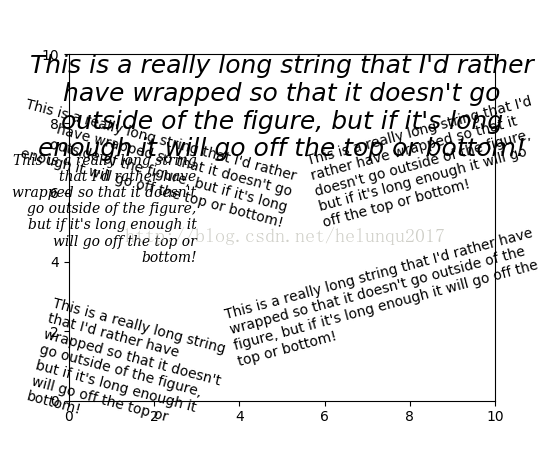

文字格式与位置:





  1.
    import matplotlib.pyplot as plt
  2.
    fig = plt.figure()
  3.
    plt.axis([ 0, 10, 0, 10])
  4.
    t = "This is a really long string that I'd rather have wrapped so that it"\
  5.
    " doesn't go outside of the figure, but if it's long enough it will go"\
  6.
    " off the top or bottom!"
  7.
    plt.text( 4, 1, t, ha='left', rotation=15, wrap=True)
  8.
    plt.text( 6, 5, t, ha='left', rotation=15, wrap=True)
  9.
    plt.text( 5, 5, t, ha='right', rotation=-15, wrap=True)
  10.
    plt.text( 5, 10, t, fontsize=18, style='oblique', ha='center',va='top',wrap=True)
  11.
    plt.text( 3, 4, t, family='serif', style='italic', ha='right', wrap=True)
  12.
    plt.text( -1, 0, t, ha='left', rotation=-15, wrap=True)
  13.
    plt.show()

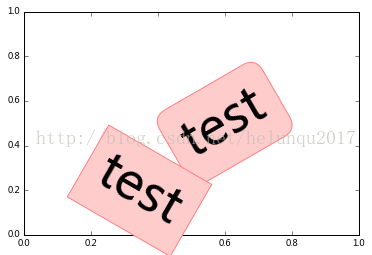

花式文本框:
  1.
    import matplotlib.pyplot as plt
  2.
    plt.text( 0.6, 0.5, "test", size=50, rotation=30.,ha="center", va="center",bbox=dict(boxstyle="round",ec=(1., 0.5, 0.5),fc=(1., 0.8, 0.8),))
  3.
    plt.text( 0.5, 0.4, "test", size=50, rotation=-30.,ha="right", va="top",bbox=dict(boxstyle="square",ec=(1., 0.5, 0.5),fc=(1., 0.8, 0.8),))
  4.
    plt.draw()
  5.
    plt.show()

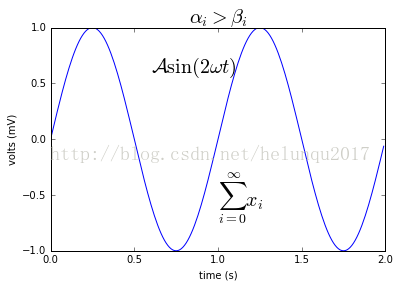

数学公式:



  1.
    plt.title( r'$\alpha_i > \beta_i$', fontsize=20)
  2.
    plt.text( 1, -0.6, r'$\sum_{i=0}^\infty x_i$', fontsize=20)
  3.
    plt.text( 0.6, 0.6, r'$\mathcal{A}\mathrm{sin}(2 \omega t)$',fontsize=20)
