GNS3(1)——OSPF多区域配置

2019/04/10 10:10
阅读数 95

GNS3(1)——OSPF多区域配置

RIP适用于中小网络,比较简单。没有系统内外、系统分区,边界等概念,用到不是分类的路由。

OSPF适用于较大规模网络。它把自治系统分成若干个区域,通过系列内外路由的不同处理,区域内和区域间路由的不同处理方法,减少网络数据量大传输。

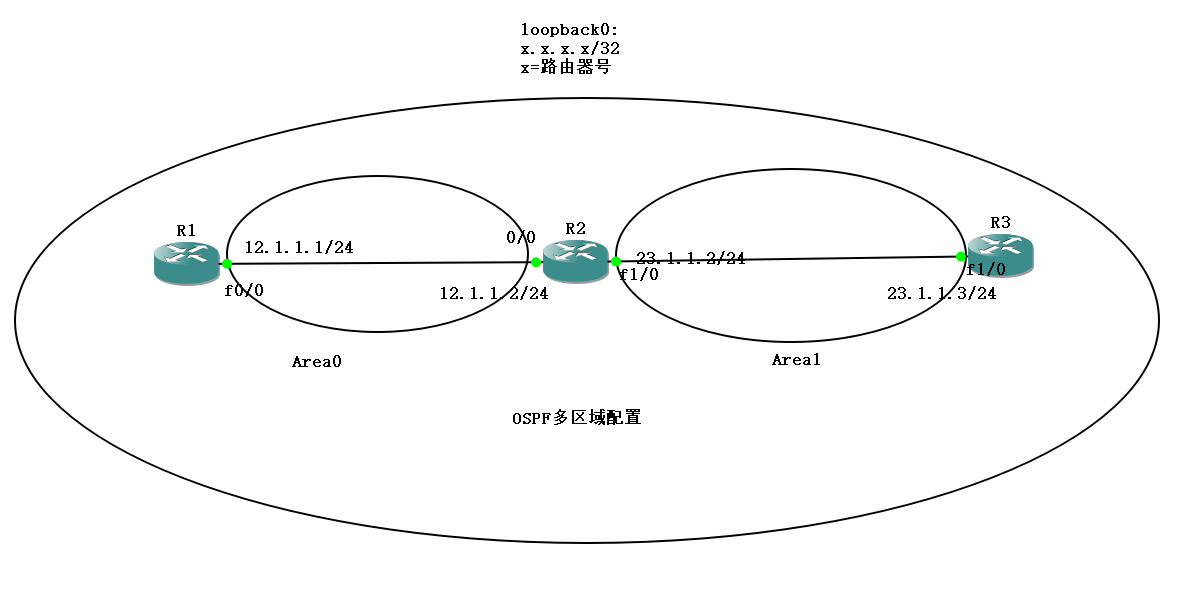

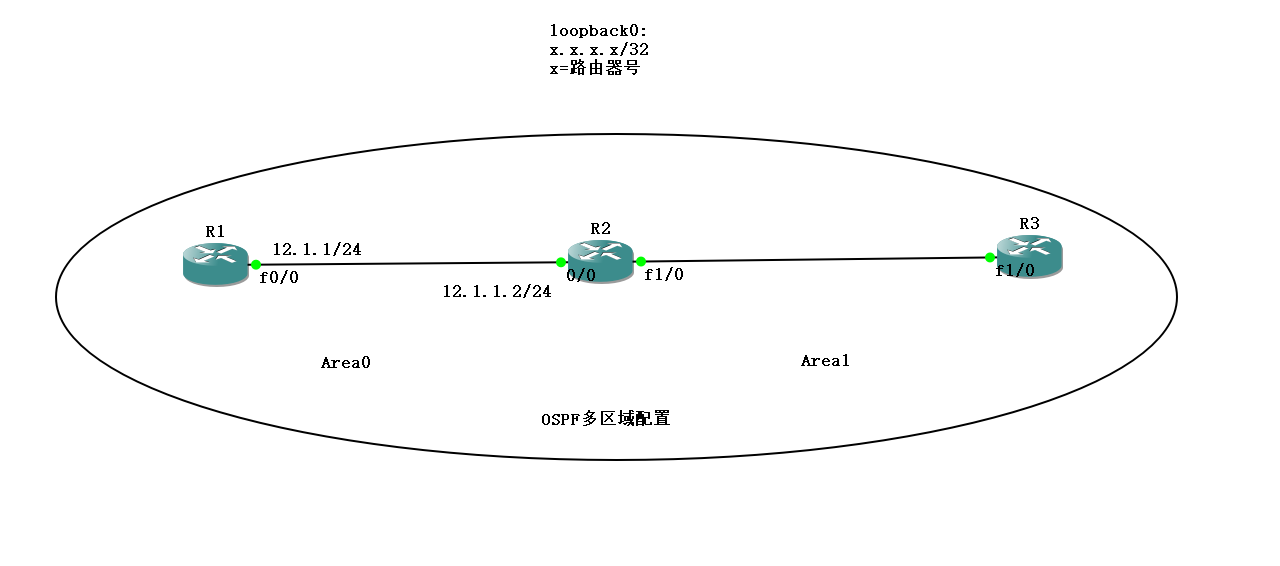

先配置左侧部分,左侧部分可以看做是OSPF的单区域配置

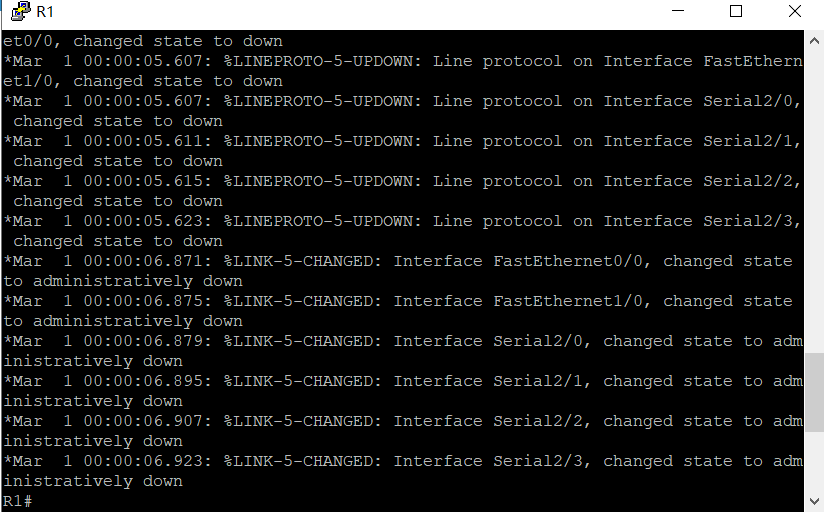

其中,右击路由器,单机Console调出控制台。页面如下:



 R1#表示最高权限级别,最低权限1(显示为" Router> ",即为普通用户模式),最高15(显示为" Router# ",即为管理员特权模式)

现在开始配置R1路由器(IP地址和子网掩码如左图所示)      [环回口相当于主机]

 1 configure terminal        //进入全局配置模式
 2
 3 /*
 4  *配置主机路由
 5 **/
 6 interface loopback 0    //设置环回口
 7 ip address 1.1.1.1 255.255.255.255
 8 exit
 9
10
11 /*
12  *回退一级,设置路由器地址
13 **/
14 int f0/0                     //int 为 interface的缩写
15 ip add 12.1.1.1 255.255.255.0    // add 为 address 的缩写
16 no shutdown              //激活接口
17
18 /*
19  *返回根一级
20 **/
21 end

之后同样的方法配置R2路由器

/*
 *其中对应部分均为简写形式
*/

conf t

int lo0
ip add 2.2.2.2 255.255.255.255
exi

int f0/0
ip add 12.1.1.2 255.255.255.0
no sh

此时已经配置好R1与R2两个路由器,需要测试他们之间的通断。

//在R1的console
ping 12.1.1.2

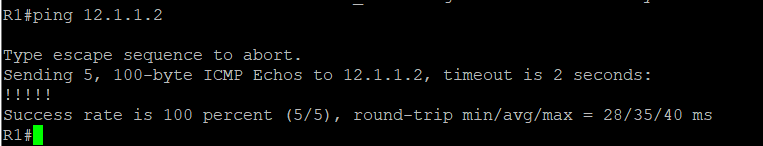

//结果如下

 此时,已经搭建完R1与R2之间的路由,现在可以查看他们的路由表。

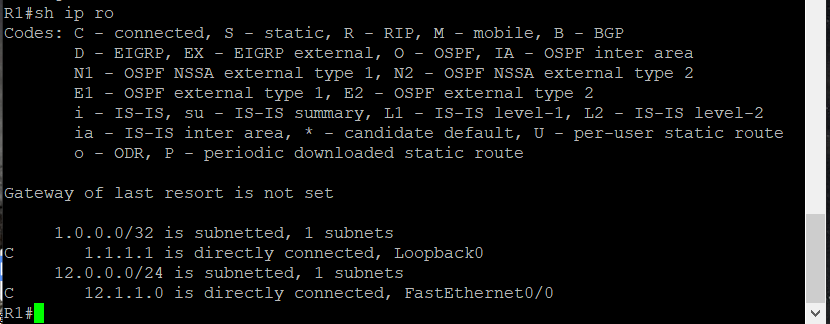

以R1的路由表为例:

//查看当前路由器路由表
sh ip ro    //show ip route 的简写



 其中 Connected 代表直连

配置OSPF

接下来开始配置OSPF

conf t

/*
 * 启用OSPF进程
 * 任意两台之间的OSPF值可以不一样,但是通常情况下保持一致
 * OSPF值范围 0 ~ 65535
*/
router ospf 100

/*
 * 定义router-id,可以随机设定,但通常和环回口相同
*/
router-id 1.1.1.1

/*
 * OSPF的区域
*/
network 1.1.1.1 0.0.0.0 area 0
network 12.1.1.1 0.0.0.0 area 0
exit
write    //保存,简写为w
/*
 * 保存完之后尝试 ping
*/

// 在R1 的 console中

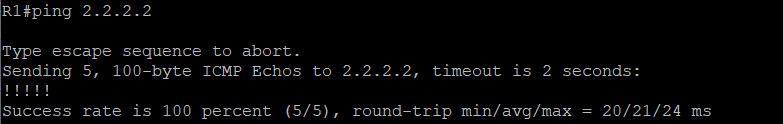

ping 2.2.2.2



 此时代表两台设备的OSPF搭建完成。



搭建三台设备的OSPF

三台设备需要两两建立关系,需要3*2*1/2=3个相互关系,导致耦合度升高,因此引入DR设备。

现在设置设备的优先级:

假设将 R2 设为 DR ,DR 分级为 0-255, 255 为最高,因此设置 R2 的 DR 优先级为 255

/*
 *设置 R2 的优先级为 255
*/
conf t
int f0/0
ip os pri 255
end

/*
 *需要清除已有的OSPF 进程
*/
clear ip ospf process

//在 Reset ALL OSPF Process 选择 yes

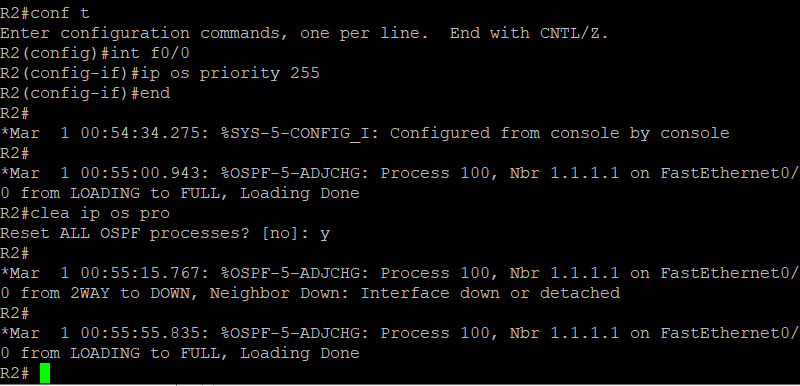

如上图所示。





之后加入第三台设备,ip如下图所示







/*
 * R2 console
*/

conf t
router os 100
net 2.2.2.2 0.0.0.0 area 1
exit
int f1/0
ip add 23.1.1.2 255.255.255.0
no sh

wr

/*
 * R3 console
*/

conf t
int lo0
ip add 3.3.3.3 255.255.255.255
int f1/0
ip add 23.1.1.3 255.255.255.0
no sh
end

wr

ping 23.1.1.2    //每配置完一个都要测试是否能够ping通

ping通之后,说明主机的路由已经建立,接着继续宣告router-id,将二三两台设备宣告入area的ospf中

/*
 * R3 console
*/
conf t
router os 100
router-id 3.3.3.3
net 3.3.3.3 0.0.0.0 a 1
net 23.1.1.3 0.0.0.0 a 1

/*
 * R2 console
*/
conf t
router os 100
net 23.1.1.2 0.0.0.0 a 1

/*
 *之后测试是否已经建立关系  (在R2 console)
*/
do ping 23.1.1.3

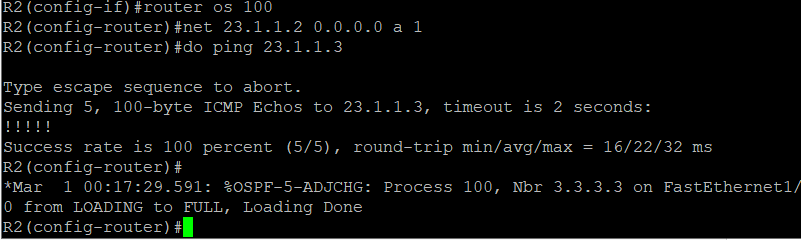

效果如图:

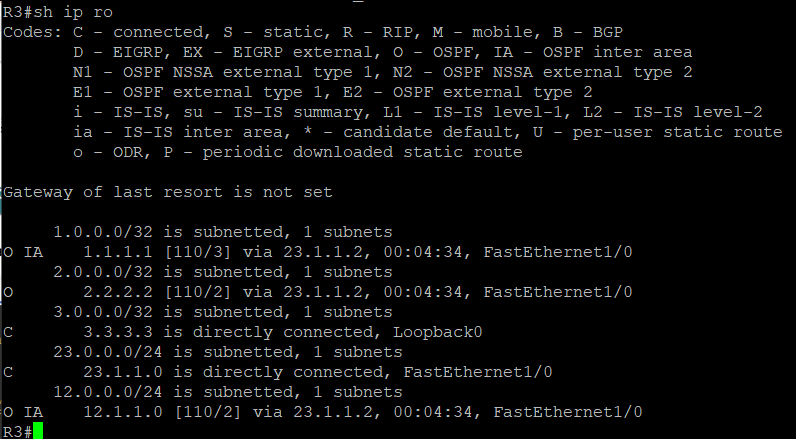

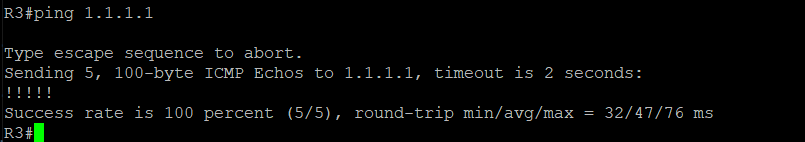

此时,在R3中测试一下当前网络,在R3中检查路由,结果如下:



此时我们试着在R3中测试是否能够ping通R1主机-----------------------你猜呢?



(猜对没奖,手动滑稽)



那么外部路由如何进入OSPF网呢?

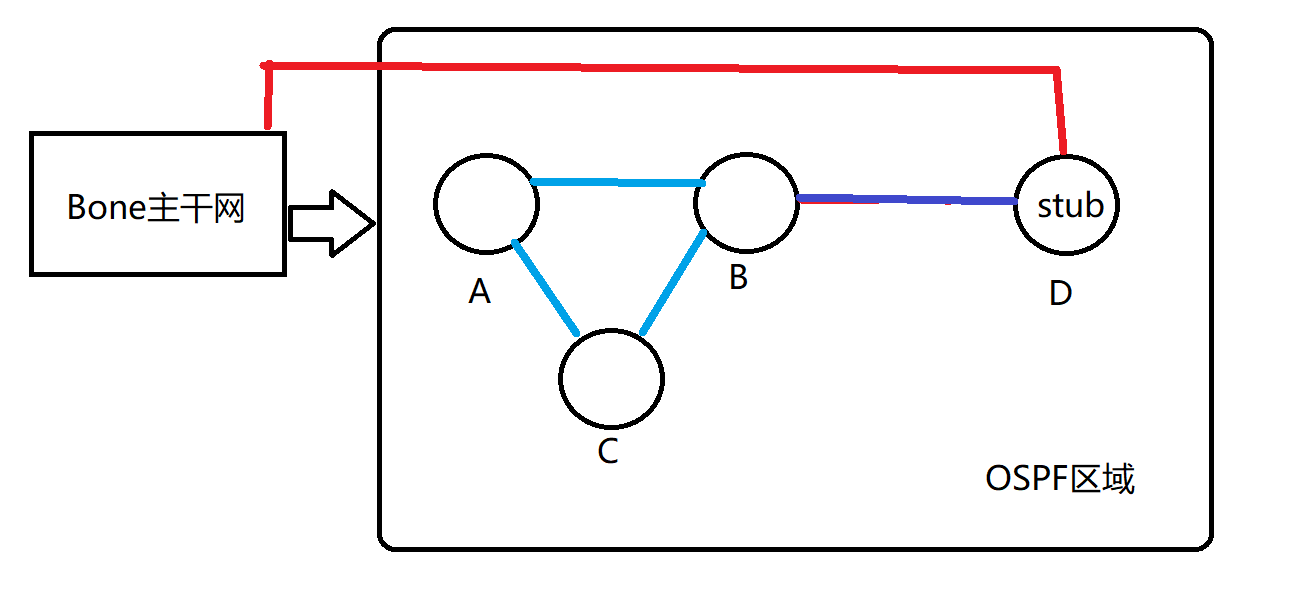

对于外部路由,例如主干网要注入1000个外部路由给OSPF内的设备D,但是不幸的是D的运算能力不足以支持再有1000条路由。但是OSPF网内的路由D是可以共享的,因此上图中红线直接注入不行,因此从蓝线先注入给OSPF网的其他设备,再有OSPF网内共享,使得D获得这1000条路由。D被称之为末节设备(stub)

/*
 * 这里将 R1 作为输入口 R3作为stub
*/

/*
 * 在 R1 console
*/
conf t
int lo1
ip add 172.16.1.1 255.255.255.0
exi
router eigrp 100
no auto-summary
network 172.16.1.1 0.0.0.0
exi
router os 100
redistribute eigrp 100 subnets


/*

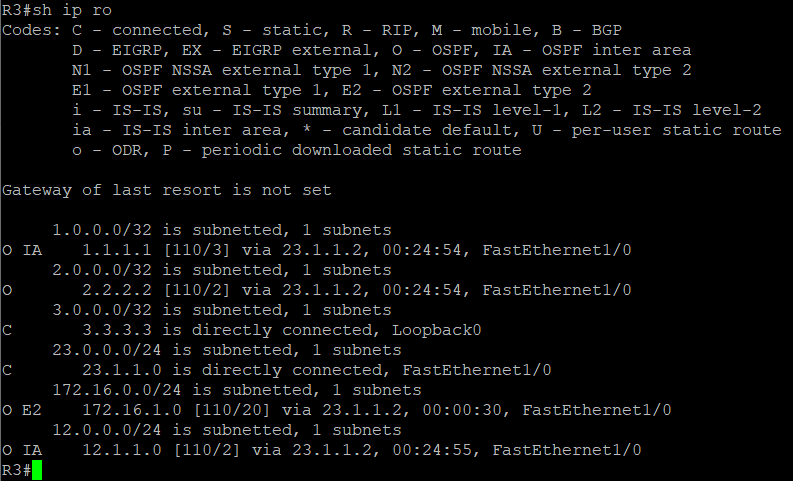

 * 在 R3 查看一下路由表
*/
sh ip ro

 之后将area设置为stub末节区域

/*
 * 在 R2 console
*/

conf t
router os 100
area 1 stub
end

/*
 * 此时 R2在 area1 中的部分已经设置为stub,接着需要设着 R3 area1 也为stub区域
 * 如果不设置会导致R2 和 R3 之间的连接宕掉
*/

/*
 * 配置 R3 过程同 R2
*/

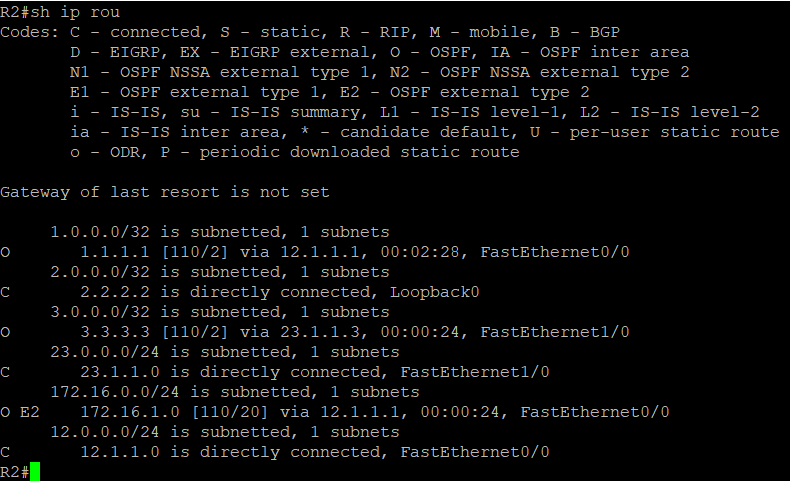

可以测试一下R2的路由 sh ip rou,结果如下:
