【嵌入式】EEPROM与Flash对比分析

2021/02/07 09:21
阅读数 46

不必害怕未知,无需恐惧犯错,做一个Creator!

一、功能与特点对比

EEPROM的全称是“电可擦除可编程只读存储器”。这种rom的特点是可以随机访问和修改任何一个字节,可以往每个bit中写入0或者1。具有较高的可靠性,但是电路复杂/成本也高。因此目前的EEPROM都是几十千字节到几百千字节的,较少有超过512K的。

flash(nand)常见W25系列,是按块擦除,但是数据线和地址线复用,不能利用地址线随机寻址。读取只能按页来读取。nand flash内部电路更简单,因此数据密度大,体积小,成本也低,因此大容量的flash都是nand型的。使用寿命上,nand flash可以标记坏块,从而使软件跳过坏块。

二、功耗与成本对比

EEPROM的成本比 flash高,功耗相对较低,以下选择存储容量128K芯片进行对比

flash价格(立创商城)

在这里插入图片描述

EEPROM价格(立创商城)

在这里插入图片描述

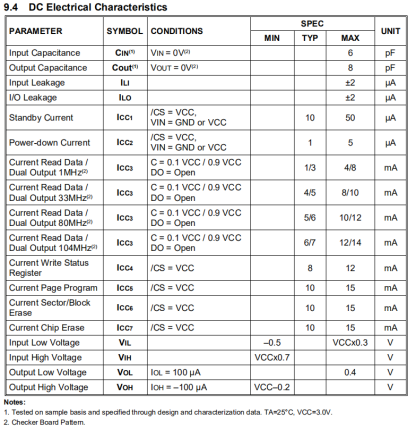

flash功耗(芯片手册)

在这里插入图片描述

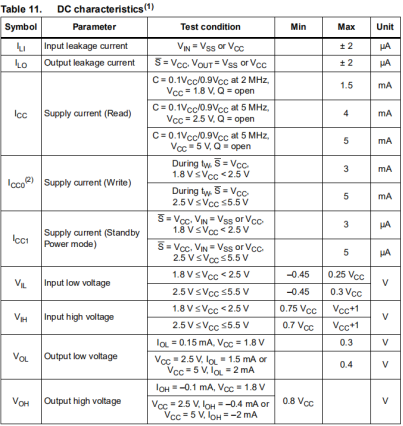

EEPROM功耗(芯片手册)

在这里插入图片描述
附:芯片手册对比链接: EEPROM与FLASH芯片手册对比.


提示:若有错误不足,欢迎批评指正。该系列文章仅供参考,欢迎互相学习交流。
