一、 开发板初体验

        i.MX6ULL终结者开发板是北京迅为电子推出的一款Cortex-A7架构的开发板。采用核心板+底板的方式,如下图所示:

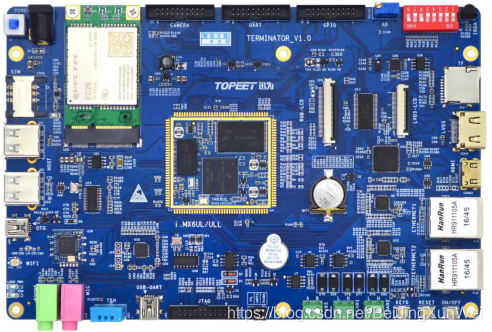

经典蓝色


在这里插入图片描述

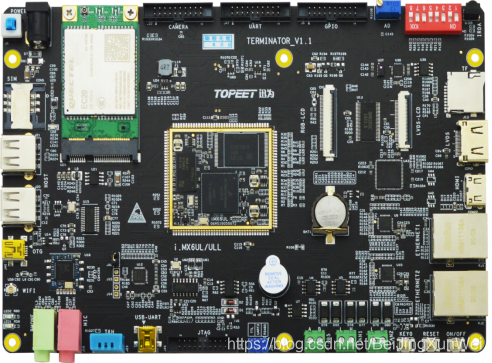

简约黑色


在这里插入图片描述

1. 初识i.MX6ULL终结者开发板

        i.MX6ULL终结者开发板硬件资源非常丰富,几乎将i.MX6ULL芯片的所有资源都扩展引出到底板上了,底板提供了丰富的外设接口,开发板的尺寸是190mm*125mm,充分考虑了人性化设计,整体显得十分高端大气。
        I.MX6ULL终结者底板板载资源如下:
1.邮票孔核心板接口,支持迅为电子的i.MX6UL/i.MX6ULL核心板。
2.一个电源指示灯(红色)
3.一个状态指示灯(红色)
4.板载Wifi/蓝牙二合一模块
5.一个USB OTG接口
6.两路USB HOST接口
7.板载Mini PCIE 4G模块接口
8.一路CSI摄像头接口
9.一路RS485接口
10.两路CAN接口
11.一路Mini USB接口(调试串口)
12.一个用户按键
13.一个复位按键
14.一个开关机按键
15.一个有源蜂鸣器
16.两路10M/100M自适应以太网
17.一路标准TF卡接口
18.一个EEPROM存储
19.标准3.5mm MIC耳机接口
20.标准3.5mm phone耳机接口
21.2个扬声器接口
22.一路RGB屏幕接口
23.两路LVDS屏幕接口
24.一路标准HDMI接口
25.一路JTARG调试接口
26.一个光环境传感器
27.一个六轴陀螺仪加速度传感器
28.一路温湿度传感器接口
29.一路温度传感器接口
30.一路红外接收传感器
31.一个ADC电位器
32.一路GPIO扩展接口(可连接迅为电子的RFID,LORA,继电器等模块)
33.一路串口扩展接口(可连接迅为电子的GPS模块,串口扩展板)

































在这里插入图片描述
