时序数据的采集和应用开发
采集面临的挑战

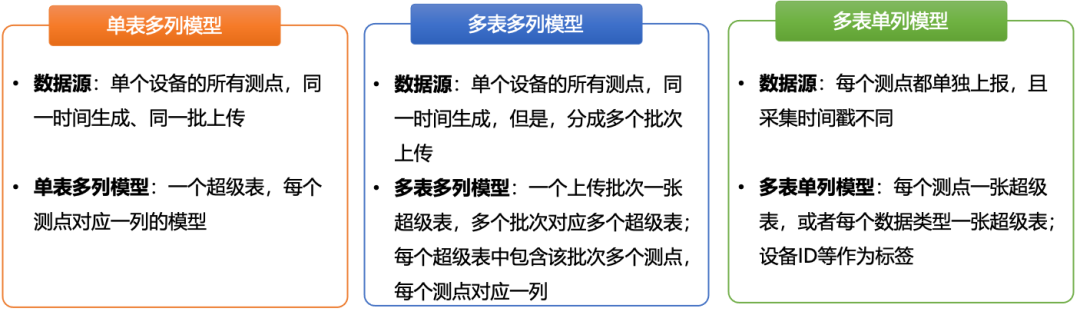

单表多列模型：对于数据源来说，如果一个数据采集设备的所有测点，在数据上传时都是一起上传，那么，可以建立单表多列模型的超级表。也就是说，创建一个超级表，该表中包含该采集设备的所有测点指标。
多表多列模型：对于数据源来说，如果一数据采集设备包含多个测点，但这些测点的采集频次并不相同，举例来说：该设备总共采集 120 个测量指标，其中前 40 个测点的采集周期是秒级、中间 40 个测点采集周期是 1 分钟级、最后 40 个测点的采集周期是 5 分钟级，那么，我们需要分别创建三个超级表，第一个超级表包含前 40 个测量值，第二个超级表包含中间 40 个测量值，第三个超级表包含最后的 40 个测量值。这就是多表多列模型，也就是说，创建多个超级表，每个超级表也包含多个列。
多表单列模型：如果数据源是每个测点单独上报，并且每个测点的采集时间戳并不相同，对于这种情况，需要按照数据类型分类，采用多表单列模型。也就是说，每个超级表中只包含一个数据类型，比如 double、int、varchar 等等，每种数据类型一个超级表。子表按照数据类型+设备类型来创建，让子表的数量保持在合理的规模，这样能够利用多个 Vnode来保障性能。
应用开发面临的挑战

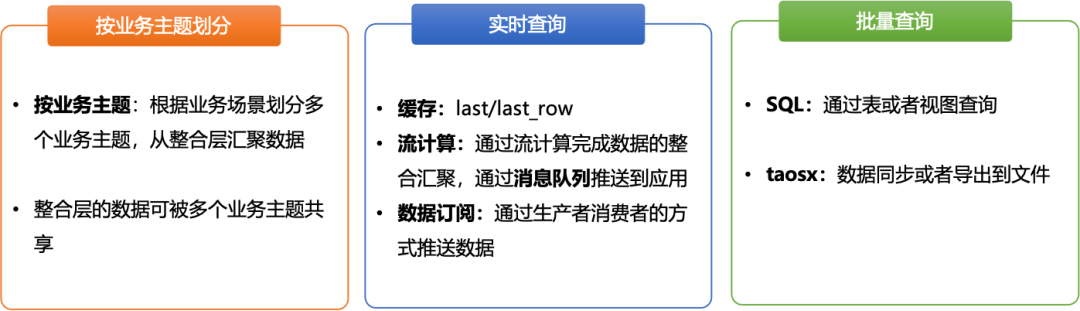

按照主题划分：以卷烟厂为例，卷烟厂包括多个车间如制丝和卷包，对应的业务应用往往有制丝集控、卷包数采等等。如果我们将这些业务应用按照业务主题划分，分别进行数据建模就能够极大地方便应用开发。各个业务主题共享数据整合层的数据，整合层的数据来源于贴源层，是经过时间戳对齐、数据关联整合、数据汇聚的。
支持实时查询：对于时序数据来说，实时监控是非常典型的业务场景，TDengine 提供了缓存、流计算和数据订阅三种方式，供应用层实时访问。
缓存：对于实时监控场景，TDengine 提供了缓存功能，在创建数据库时，可以通过设置 CACHEMODEL 参数，让 TDengine 在内存中缓存各个子表的最新数据。对于业务应用来说，可以通过 last_row/last，从缓存中实时读取设备的最新状态。
流计算：TDengine 的流式计算引擎提供了实时处理写入数据流的能力，使用 SQL 定义实时数据流的转换规则，当数据被写入流的源表后，数据会被以指定的方式自动处理，并根据指定的触发模式向目标表推送计算结果。它提供了替代复杂流处理系统的轻量级解决方案，并且，能够在高吞吐的数据写入的情况下，将流计算的延迟控制在毫秒级。
数据订阅：除了上述的流计算，TDengine 还提供了类似 Kafka 的数据订阅功能，帮助应用实时获取写入 TDengine 的数据，或者以事件到达顺序处理数据。TDengine 的 topic 有三种，可以是数据库、超级表、或者一个 SELECT 语句。这种方式提供了更大的灵活性，数据的颗粒度可以随时调整，而且数据的过滤与预处理交给 TDengine，有效地减少传输的数据量，并且，降低了应用开发的复杂度。
支持批量查询：对于批量时序数据查询场景，TDengine 提供了 SQL 接口给上层应用查询批量数据使用。也提供了诸多时序数据窗口函数，包括计数窗口（count window）、时间窗口（time window）、状态窗口（status window）、会话窗口（session window）、事件窗口（event window）等多种窗口。
taosx：除了通过 SQL 查询之外，对于数据量比较大，需要通过文件或数据库接口同步数据的场景，还可以考虑使用 taosx 来同步数据。
2
数据建模原理和方法
数据建模原理
数据建模基本概念
请参见：https://docs.taosdata.com/concept/。

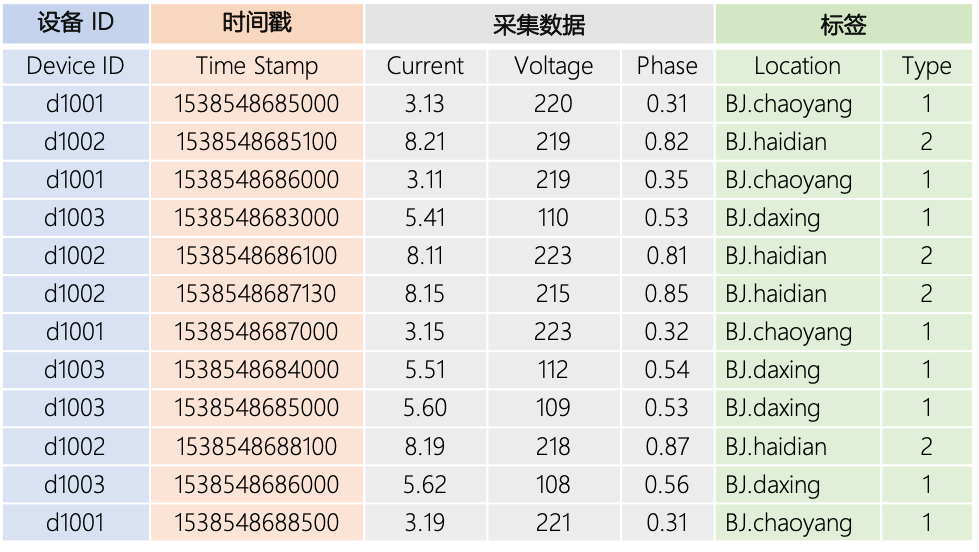

智能电表是典型的时序数据场景。假设每个智能电表采集电流、电压、相位三个量，有多个智能电表，每个电表有位置 Location 和 type 的静态属性。其采集的数据类似如下的表格：
current
、
voltage
和
phase
）以及每个设备相关的静态标签（
location
和 type）。数据采集点（Data Collection Point）：数据采集点是指按照预设时间周期或受事件触发采集物理量的硬件或软件。智能电表示例中的 d1001、d1002、d1003、d1004 等就是数据采集点。为充分利用其数据的时序性和其他数据特点，TDengine 采取一个数据采集点一张表的策略，按照此策略，上述 d1001、d1002、d1003、d1004 分别建表。
标签（Label/Tag）：标签是指传感器、设备或其他类型采集点的静态属性，不随时间变化。比如设备型号、颜色、设备的所在地等。
采集量（Metric）：采集量是指传感器、设备或其他类型采集点采集的物理量。比如电流、电压、温度、压力、GPS 位置等，是随时间变化的。数据类型可以是整型、浮点型、布尔型，也可是字符串。
创建超级表
create table smeter (ts timestamp, current float, voltage int, phase float)tags (loc binary(20), type int);
创建子表
create table t1 using smeter tags(‘BJ.chaoyang’, 1);create table t2 using smeter tags(‘BJ.haidian’, 2);create table t3 using smeter tags(‘BJ.daxing’, 1);create table t4 using smeter tags(‘BJ.chaoyang’, 2);create table t5 using smeter tags(‘SH.pudong’,1);create table t6 using smeter tags(‘SH.Hongqiao’, 1);
聚合查询
select avg(voltage), max(current) from smeters where loc= “BJ.chaoyang”
多维分析
Select avg(voltage) from smeters where type = 1 and loc like “BJ%”
TDengine 数据建模优势
超级表可以向普通表一样查询，但可以指定标签的过滤条件
标签可以多至 128 个，每个标签代表一个维度
标签可以事后增加、删除、修改。这样数据建模时，可以先不确定标签或分析维度
每个标签，可以是一树状结构，比如“北京·朝阳·望京”，这样便于缩小搜索范围
3
数据建模案例
背景信息
充电站管理的充电桩大约有几百个，每个充电桩每天可能多次进行充电
每次充电产生一个充电订单，充电订单每年大约有 1000 万个，数据需要保留 2 年
需要监控充电过程中电压、电流等信息，对于历史订单能够回放充电过程
数据查询方式：按照订单查询，期望能够实时监控正在充电的订单、以及能够查询历史订单充电过程
数据建模思考
正确的建模思路
每年新建 1000 万张子表，订单数据保留 2 年，预计就有 2000 万张子表，规模会不会太大？
数据保留周期是 2 年，对于超过 2 年的子表，是否能够自动删除呢？
幸运的是，对于时序数据领域常见的“高基数”问题，TDengine 已经很好地解决了，2000 万张子表对于关系型数据库来说，可能是天文数字，但是，对于 TDengine 来说就是小菜一碟。
-- 为订单 801234567 创建 表 order_801234567，保留周期 732 天，到期自动 dropcreate table order_801234567 using charge_order tags(801234567, 235) TTL 732;
实际数据建模
创建超级表
-- 充电订单超级表，标签值（订单号，充电抢号）create table charge_order (ts timestamp, ……) tags (order_id, gun_id);
为单个订单创建子表（假设订单号：801234567），保留 2 年到期自动删除
-- 为订单 801234567 创建表 order_801234567，保留周期 732 天，到期自动 dropcreate table order_801234567 using charge_order tags(801234567, 235) TTL 732;
按照充电订单查询
-- 按照充电订单查询select * from charge_order where order_id = 801234567;
