如何在ART-PI上创建TouchGFX工程

原创
2020/10/28 07:00
阅读数 1.5K

实验平台:

硬件:RT-Thread官方ART-PI H750开发版,正点原子4.3寸RGBLCD屏(800*480)
软件:开发环境 MDK 或 RT-Thread Studio 1.1.5,TouchGFXDesigner v4.15 和 STM32CubeMX V6.0.1,env工具

移植TouchGFX到其他操作系统的原理

  1. TouchGFX可以运行在带操作系统和不带操作系统的应用中,默认支持的操作系统为FreeRTOS,用户想要更换操作系统,只需要重新实现OSWrappers类,便可以切换不同的RTOS。

  2. 根据touchgfx需要的组件构成,在rtthread中添加touchgfx需要的外设。


在ART-PI中使用TouchGFX

为了方便广大ART-PI的用户使用TouchGFX,免去移植的烦恼,官方已经在ART-PI的SDK中集成了TouchGFX软件库,只需要简单的配置,便可以轻松使用TouchGFX。

使用RT-Thread Studio 开发

  1. 打开 RT-Thread Studio 的包管理器,安装 ART-PI SDK 资源包

  2. 安装完成后 选择基于 开发板 创建工程

  3. 打开TouchGFX Library

  4. 打开DMA2D和CRC外设
    (或者通过CUBEMX打开DMA2D和CRC外设)

  5. 配置C++编译规则

  6. 添加GT9174触摸软件包


  7. 编译下载

使用 MDK 开发

  1. 在 ART-Pi SDK仓库 下载 SDK

  2. 进入工程目录。如:sdk-bsp-stm32h750-realthread-artpi\projects\art_pi_blink_led

  3. 以管理员权限打开 windows 命令行 ,执行 mklink 命令,分别为 rt-threadlibraries 文件创建符号链接

E:\project\sdk-bsp-stm32h750-realthread-artpi\projects\art_pi_blink_led>mklink /D rt-thread ..\..\rt-thread
为 rt-thread <<===>> ..\..\rt-thread 创建的符号链接

E:\project\sdk-bsp-stm32h750-realthread-artpi\projects>mklink /D libraries ..\..\libraries
为 libraries <<===>> ..\..\libraries 创建的符号链接

E:\project\sdk-bsp-stm32h750-realthread-artpi\projects>
  1. 打开TouchGFX Library


  2. 添加GT9174触摸软件包


  3. 使用 ENV 工具执行 scons --target=mdk5

  4. 打开DMA2D和CRC外设
    (或者通过CUBEMX打开DMA2D和CRC外设)

  5. 配置MDK
    将SDK中ART-Pi_W25Q64.FLM复制到MDK安装目录的Keil_v5\ARM\Flash下。复制后会自动识别出下载算法。


    不使用Micro LIB库。


  6. 编译下载

UI开发及仿真

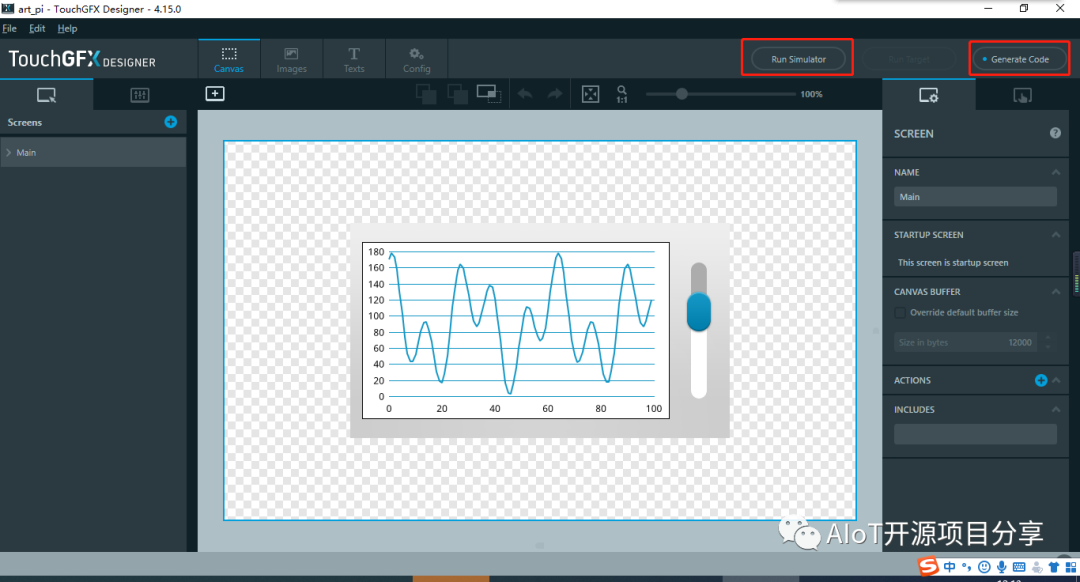

使用TouchGFX 4.15.0 Designer 仿真
在libraries文件夹下找到TouchGFX,打开art_pi.touchgfx。

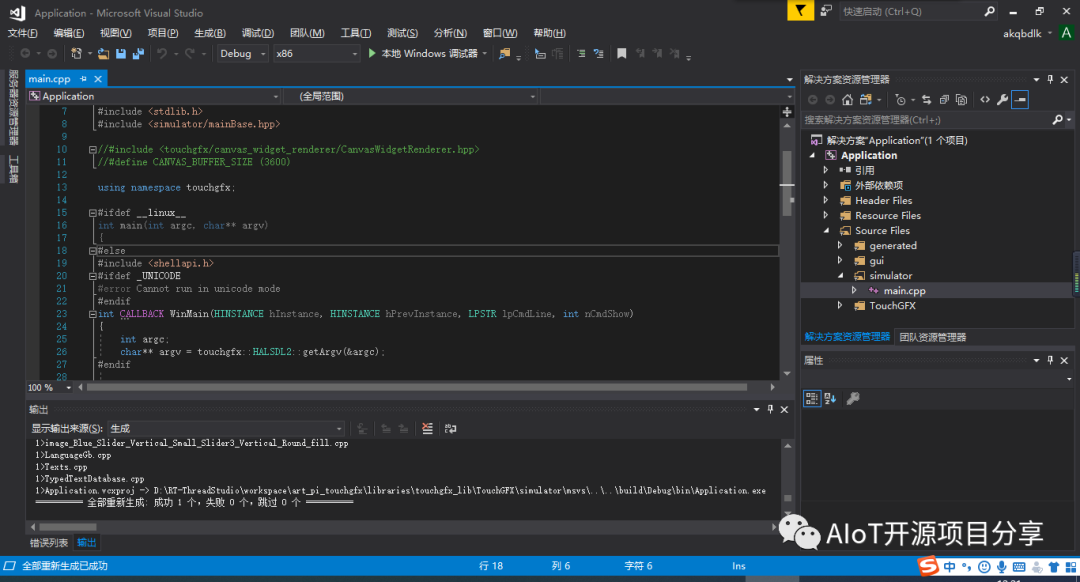

使用Visual Studio 仿真
在TouchGFX文件夹下找到simulator,打开Application.sln。

在TouchGFX Designer设计完UI,刷新工程,即可将UI更新到项目中。


注意事项

1. 如何更换屏幕

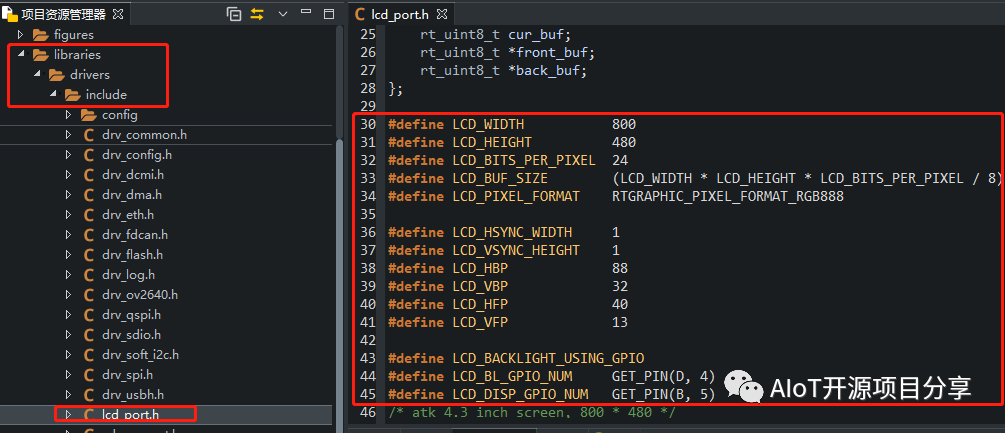

ART-PI的LCD驱动默认支持RGB接口,更好屏幕后,只需要修改对应的参数即可。

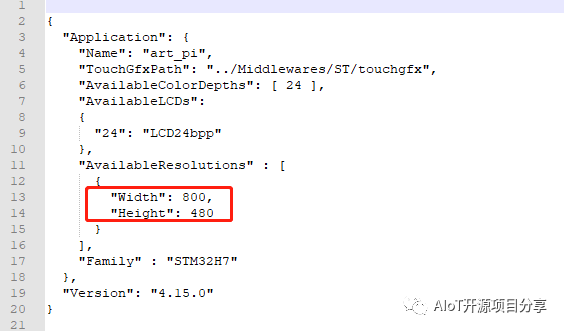

用文本文档打开ApplicationTemplate.touchgfx.part,调整分辨率

修改好,双击打开,重新生成UI工程。
2. 如何更改色深

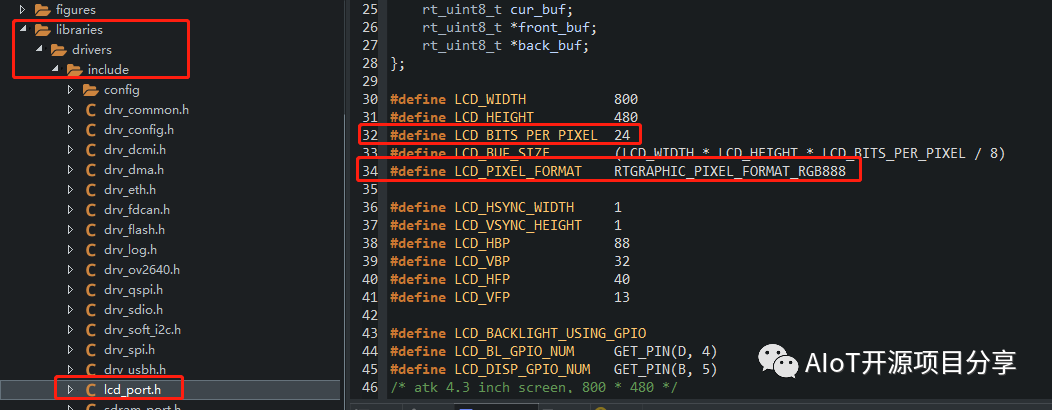

默认支持RGB888 24位色深和RGB565 16位色深,只需要修改LCD_BITS_PER_PIXEL和LCD_PIXEL_FORMAT这两个宏,

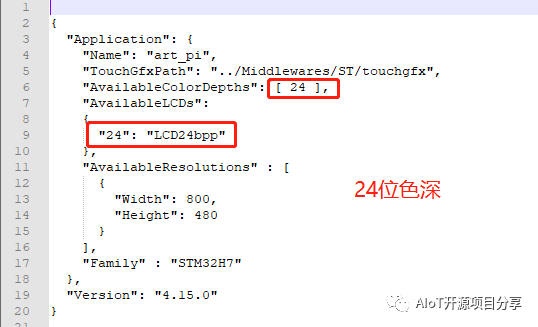

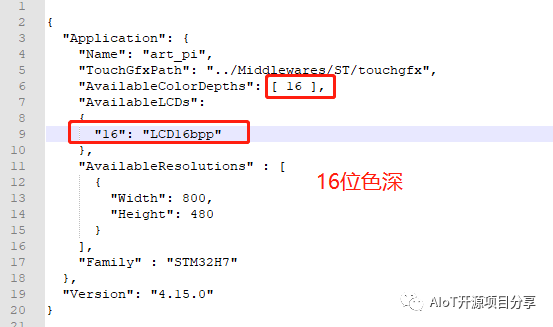

用文本文档打开ApplicationTemplate.touchgfx.part,调整色深


修改好,双击打开,重新生成UI工程。
3. C语言和C++如何互相调用
c方式编译和c++方式编译,其差异就在于符号表标识符。同一个函数名,在c方式编译的其函数名跟编译前的函数一致,c++方式编译的则是以函数名结合参数作为编译后的函数名。cpp编译器是兼容c语言的编译方式的,所以在编译cpp文件的时候,调用到.c文件的函数的地方时,需要用extern “C”指定用c语言的方式去编译它,extern “C”是c++方式编译才认识的关键字,在c++编译的方式会定义__cplusplus宏,c语言编译器没有__cplusplus宏和extern “C”关键字。
C++语言调用C文件中的函数:
在编译cpp文件的时候,调用到.c文件的函数的地方时,需要用extern “C”指定用c语言的方式去编译它

extern "C"
{
    uint32_t LCD_GetXSize();
    uint32_t LCD_GetYSize();
}

C语言的头文件要使用宏定义包含函数接口。

#ifdef __cplusplus
 extern "C" {
#endif
.
.
.
#ifdef __cplusplus
}
#endif

C语言调用C++文件中的函数:
对于C++文件中的普通函数,可以直接用extern "C" 对函数进行修饰,对于c++的重载函数或成员函数,需要进行二次封装后,再使用extern "C"对函数修饰,函数内部的代码依然是使用c++的编译器编译。
例如在xx.cpp中对函数进行声明,在xx.c中进行调用:

xx.cpp

extern "C" void touchgfx_init();
extern "C" void touchgfx_taskEntry();
void touchgfx_init()
{

}
void touchgfx_taskEntry()
{

}

xx.c

void touchgfx_init(void);
void touchgfx_taskEntry(void);

void MX_TouchGFX_Init(void)
{

  touchgfx_init();
}

void MX_TouchGFX_Process(void)
{
  touchgfx_taskEntry();
}

4. 建议的开发方式
建议使用touchGFX Designer配合Visual Stdudio来开发UI,与硬件解耦,采用前后端分离的开发方式,可以提高开发效率。
代码中可以使用宏来规避开发环境不同导致的错误:

/*例如通过宏:*/
#ifdef SIMULATOR
/*使用VS仿真的代码*/
#else
/*使用HAL库的代码*/
#endif
