前言

近期,弹性云线上集群发生了几起特殊的容器漂移失败事件,其特殊之处在于容器处于 Pod Terminating 状态,而宿主则处于 Ready 状态。

宿主状态为 Ready 说明其能够正常处理 Pod 事件,但是 Pod 却卡在了退出阶段,说明此问题并非由 kubelet 引起,那么 docker 就是 1 号犯罪嫌疑人了。

下文将详细介绍问题的排查与分析全过程。

2. 抽丝剥茧

2.1 排除 kubelet 嫌疑

Pod 状态如下:

[stupig@master ~]$ kubectl get pod -owide
pod-976a0-5              0/1     Terminating        0          112m

尽管 kubelet 的犯罪嫌疑已经很小,但是我们还是需要排查 kubelet 日志进一步确认。截取 kubelet 关键日志片段如下:

I1014 10:56:46.492682   34976 kubelet_pods.go:1017] Pod "pod-976a0-5_default(f1e03a3d-0dc7-11eb-b4b1-246e967c4efc)" is terminated, but some containers have not been cleaned up: {ID:{Type:docker ID:41020461ed4d801afa8d10847a16907e65f6e8ca34d1704edf15b0d0e72bf4ef} Name:stupig State:exited CreatedAt:2020-10-14 10:49:57.859913657 +0800 CST StartedAt:2020-10-14 10:49:57.928654495 +0800 CST FinishedAt:2020-10-14 10:50:28.661263065 +0800 CST ExitCode:0 Hash:2101852810 HashWithoutResources:2673273670 RestartCount:0 Reason:Completed Message: Resources:map[CpuQuota:200000 Memory:2147483648 MemorySwap:2147483648]}
E1014 10:56:46.709255   34976 remote_runtime.go:250] RemoveContainer "41020461ed4d801afa8d10847a16907e65f6e8ca34d1704edf15b0d0e72bf4ef" from runtime service failed: rpc error: code = Unknown desc = failed to remove container "41020461ed4d801afa8d10847a16907e65f6e8ca34d1704edf15b0d0e72bf4ef": Error response from daemon: container 41020461ed4d801afa8d10847a16907e65f6e8ca34d1704edf15b0d0e72bf4ef: driver "overlay2" failed to remove root filesystem: unlinkat /home/docker_rt/overlay2/e5dab77be213d9f9cfc0b0b3281dbef9c2878fee3b8e406bc8ab97adc30ae4d5/merged: device or resource busy
E1014 10:56:46.709292   34976 kuberuntime_gc.go:126] Failed to remove container "41020461ed4d801afa8d10847a16907e65f6e8ca34d1704edf15b0d0e72bf4ef": rpc error: code = Unknown desc = failed to remove container "41020461ed4d801afa8d10847a16907e65f6e8ca34d1704edf15b0d0e72bf4ef": Error response from daemon: container 41020461ed4d801afa8d10847a16907e65f6e8ca34d1704edf15b0d0e72bf4ef: driver "overlay2" failed to remove root filesystem: unlinkat /home/docker_rt/overlay2/e5dab77be213d9f9cfc0b0b3281dbef9c2878fee3b8e406bc8ab97adc30ae4d5/merged: device or resource busy

日志显示 kubelet 处于 Pod Terminating 状态的原因很清楚:清理容器失败。

kubelet 清理容器的命令是 docker rm -f ,其失败的原因在于删除容器目录 xxx/merged 时报错,错误提示为 device or resource busy

除此之外,kubelet 无法再提供其他关键信息。

登陆宿主,我们验证对应容器的状态:

[stupig@hostname ~]$ sudo docker ps -a | grep pod-976a0-5
41020461ed4d            Removal In Progress                            k8s_stupig_pod-976a0-5_default_f1e03a3d-0dc7-11eb-b4b1-246e967c4efc_0
f0a75e10b252            Exited (0) 2 minutes ago                       k8s_POD_pod-976a0-5_default_f1e03a3d-0dc7-11eb-b4b1-246e967c4efc_0
[stupig@hostname ~]$ sudo docker rm -f 41020461ed4d
Error response from daemon: container 41020461ed4d801afa8d10847a16907e65f6e8ca34d1704edf15b0d0e72bf4ef: driver "overlay2" failed to remove root filesystem: unlinkat /home/docker_rt/overlay2/e5dab77be213d9f9cfc0b0b3281dbef9c2878fee3b8e406bc8ab97adc30ae4d5/merged: device or resource busy

问题已然清楚,现在我们有两种排查思路:

  • 参考 Google 上解决 device or resource busy 问题的思路
  • 结合现象分析代码

2.2 Google 大法

有问题找 Google!所以,我们首先咨询了 Google,检索结果显示很多人都碰到了类似的问题。

而网络上主流的解决方案:配置 docker 服务 MountFlags 为 slave,避免 docker 挂载点信息泄漏到其他 mnt 命名空间,详细原因请参阅:docker device busy 问题解决方案[1]

这么简单???显然不能,检查发现 docker 服务当前已配置 MountFlags 为 slave。网络银弹再次失去功效。

so,我们还是老老实实结合现场分析代码吧。

2.3 docker 处理流程

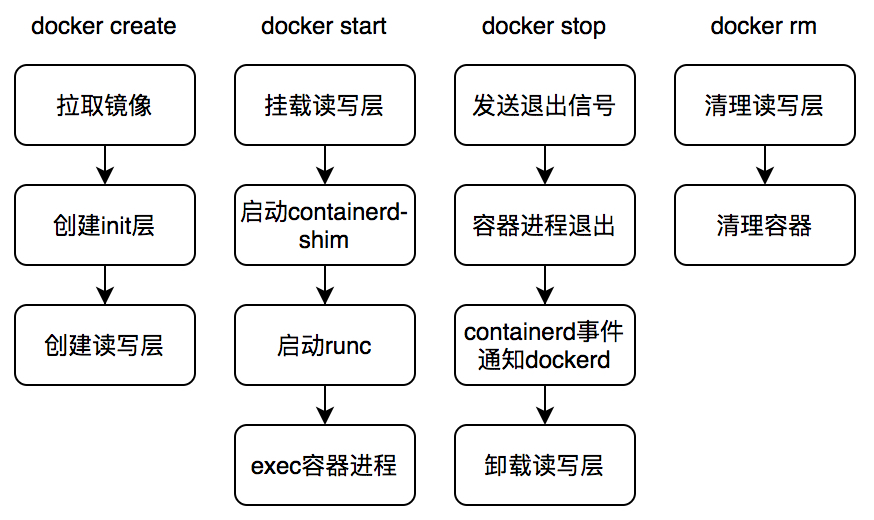

在具体分析 docker 代码之前,先简单介绍下 docker 的处理流程,避免作为一只无头苍蝇处处碰壁。

清楚了 docker 的处理流程之后,我们再来分析现场。

2.4 提审 docker

问题发生在 docker 清理阶段,docker 清理容器读写层出错,报错信息为 device or resource busy,说明 docker 读写层并没有被正确卸载,或者是没有完全卸载。下面的命令可以验证这个结论:

[stupig@hostname ~]$ grep -rwn '/home/docker_rt/overlay2/e5dab77be213d9f9cfc0b0b3281dbef9c2878fee3b8e406bc8ab97adc30ae4d5/merged' /proc/*/mountinfo
/proc/22283/mountinfo:50:386 542 0:92 / /home/docker_rt/overlay2/e5dab77be213d9f9cfc0b0b3281dbef9c2878fee3b8e406bc8ab97adc30ae4d5/merged rw,relatime - overlay overlay rw,lowerdir=XXX,upperdir=XXX,workdir=XXX
/proc/22407/mountinfo:50:386 542 0:92 / /home/docker_rt/overlay2/e5dab77be213d9f9cfc0b0b3281dbef9c2878fee3b8e406bc8ab97adc30ae4d5/merged rw,relatime - overlay overlay rw,lowerdir=XXX,upperdir=XXX,workdir=XXX
/proc/28454/mountinfo:50:386 542 0:92 / /home/docker_rt/overlay2/e5dab77be213d9f9cfc0b0b3281dbef9c2878fee3b8e406bc8ab97adc30ae4d5/merged rw,relatime - overlay overlay rw,lowerdir=XXX,upperdir=XXX,workdir=XXX
/proc/28530/mountinfo:50:386 542 0:92 / /home/docker_rt/overlay2/e5dab77be213d9f9cfc0b0b3281dbef9c2878fee3b8e406bc8ab97adc30ae4d5/merged rw,relatime - overlay overlay rw,lowerdir=XXX,upperdir=XXX,workdir=XXX

不出所料,容器读写层仍然被以上四个进程所挂载,进而导致 docker 在清理读写层目录时报错。

随之而来的问题是,为什么 docker 没有正确卸载容器读写层?我们先展示下 docker stop 中卸载容器读写层挂载的相关部分代码:

func (daemon *Daemon) Cleanup(container *container.Container) {
   if err := daemon.conditionalUnmountOnCleanup(container); err != nil {
      if mountid, err := daemon.imageService.GetLayerMountID(container.ID, container.OS); err == nil {
         daemon.cleanupMountsByID(mountid)
      }
   }
}
func (daemon *Daemon) conditionalUnmountOnCleanup(container *container.Container) error {
   return daemon.Unmount(container)
}
func (daemon *Daemon) Unmount(container *container.Container) error {
   if container.RWLayer == nil {
      return errors.New("RWLayer of container " + container.ID + " is unexpectedly nil")
   }
   if err := container.RWLayer.Unmount(); err != nil {
      logrus.Errorf("Error unmounting container %s: %s", container.ID, err)
      return err
   }

   return nil
}
func (rl *referencedRWLayer) Unmount() error {
   return rl.layerStore.driver.Put(rl.mountedLayer.mountID)
}
func (d *Driver) Put(id string) error {
   d.locker.Lock(id)
   defer d.locker.Unlock(id)
   dir := d.dir(id)
   mountpoint := path.Join(dir, "merged")
   logger := logrus.WithField("storage-driver""overlay2")
   if err := unix.Unmount(mountpoint, unix.MNT_DETACH); err != nil {
      logger.Debugf("Failed to unmount %s overlay: %s - %v", id, mountpoint, err)
   }
   if err := unix.Rmdir(mountpoint); err != nil && !os.IsNotExist(err) {
      logger.Debugf("Failed to remove %s overlay: %v", id, err)
   }
   return nil
}

代码处理流程清晰明了,最终 docker 会发起 SYS_UMOUNT2 系统调用卸载容器读写层。

但是,docker 在清理容器读写层时却提示错误,并且容器读写层挂载信息也出现在其他进程中。难不成 docker 没有执行卸载操作?结合 docker 日志分析:

Oct 14 10:50:28 hostname dockerd: time="2020-10-14T10:50:28.769199725+08:00" level=debug msg="Failed to unmount e5dab77be213d9f9cfc0b0b3281dbef9c2878fee3b8e406bc8ab97adc30ae4d5 overlay: /home/docker_rt/overlay2/e5dab77be213d9f9cfc0b0b3281dbef9c2878fee3b8e406bc8ab97adc30ae4d5/merged - invalid argument" storage-driver=overlay2
Oct 14 10:50:28 hostname dockerd: time="2020-10-14T10:50:28.769213547+08:00" level=debug msg="Failed to remove e5dab77be213d9f9cfc0b0b3281dbef9c2878fee3b8e406bc8ab97adc30ae4d5 overlay: device or resource busy" storage-driver=overlay2

日志显示 docker 在执行卸载容器读写层命令时出错,提示 invalid argument。结合 umount2[2] 文档可知,容器读写层并非是 dockerd(docker 后台进程)的挂载点???

现在,回过头来分析拥有容器读写层挂载信息的进程,我们发现一个惊人的信息:

[stupig@hostname ~]$ ps -ef|grep -E "22283|22407|28454|28530"
root      22283      1  0 10:48 ?        00:00:00 docker-containerd-shim -namespace moby
root      22407      1  0 10:48 ?        00:00:00 docker-containerd-shim -namespace moby
root      28454      1  0 10:49 ?        00:00:00 docker-containerd-shim -namespace moby
root      28530      1  0 10:49 ?        00:00:00 docker-containerd-shim -namespace moby

容器读写层挂载信息没有出现在 dockerd 进程命名空间中,却出现在其他容器的托管服务 shim 进程的命名空间内,推断 dockerd 进程发生了重启,对比进程启动时间与命名空间详情可以进行验证:

[stupig@hostname ~]$ ps -eo pid,cmd,lstart|grep dockerd
 34836 /usr/bin/dockerd --storage- Wed Oct 14 10:50:15 2020

[stupig@hostname ~]$ sudo ls -la /proc/$(pidof dockerd)/ns
lrwxrwxrwx 1 root root 0 Oct 14 10:50 ipc -> ipc:[4026531839]
lrwxrwxrwx 1 root root 0 Oct 14 10:50 mnt -> mnt:[4026533327]
lrwxrwxrwx 1 root root 0 Oct 14 10:50 net -> net:[4026531968]
lrwxrwxrwx 1 root root 0 Oct 14 10:50 pid -> pid:[4026531836]
lrwxrwxrwx 1 root root 0 Oct 14 10:50 user -> user:[4026531837]
lrwxrwxrwx 1 root root 0 Oct 14 10:50 uts -> uts:[4026531838]

[stupig@hostname ~]$ ps -eo pid,cmd,lstart|grep -w containerd|grep -v shim
 34849 docker-containerd --config  Wed Oct 14 10:50:15 2020

[stupig@hostname ~]$ sudo ls -la /proc/$(pidof docker-containerd)/ns
lrwxrwxrwx 1 root root 0 Oct 14 10:50 ipc -> ipc:[4026531839]
lrwxrwxrwx 1 root root 0 Oct 14 10:50 mnt -> mnt:[4026533327]
lrwxrwxrwx 1 root root 0 Oct 14 10:50 net -> net:[4026531968]
lrwxrwxrwx 1 root root 0 Oct 14 10:50 pid -> pid:[4026531836]
lrwxrwxrwx 1 root root 0 Oct 14 10:50 user -> user:[4026531837]
lrwxrwxrwx 1 root root 0 Oct 14 10:50 uts -> uts:[4026531838]

[stupig@hostname ~]$ ps -eo pid,cmd,lstart|grep -w containerd-shim
 22283 docker-containerd-shim -nam Wed Oct 14 10:48:50 2020
 22407 docker-containerd-shim -nam Wed Oct 14 10:48:55 2020
 28454 docker-containerd-shim -nam Wed Oct 14 10:49:53 2020
 28530 docker-containerd-shim -nam Wed Oct 14 10:49:53 2020

[stupig@hostname ~]$ sudo ls -la /proc/28454/ns
lrwxrwxrwx 1 root root 0 Oct 14 10:50 ipc -> ipc:[4026531839]
lrwxrwxrwx 1 root root 0 Oct 14 10:50 mnt -> mnt:[4026533200]
lrwxrwxrwx 1 root root 0 Oct 14 10:50 net -> net:[4026531968]
lrwxrwxrwx 1 root root 0 Oct 14 10:50 pid -> pid:[4026531836]
lrwxrwxrwx 1 root root 0 Oct 14 10:50 user -> user:[4026531837]
lrwxrwxrwx 1 root root 0 Oct 14 10:50 uts -> uts:[4026531838]

[stupig@hostname ~]$ sudo ls -la /proc/$$/ns
lrwxrwxrwx 1 panpeilong panpeilong 0 Oct 14 21:49 ipc -> ipc:[4026531839]
lrwxrwxrwx 1 panpeilong panpeilong 0 Oct 14 21:49 mnt -> mnt:[4026531840]
lrwxrwxrwx 1 panpeilong panpeilong 0 Oct 14 21:49 net -> net:[4026531968]
lrwxrwxrwx 1 panpeilong panpeilong 0 Oct 14 21:49 pid -> pid:[4026531836]
lrwxrwxrwx 1 panpeilong panpeilong 0 Oct 14 21:49 user -> user:[4026531837]
lrwxrwxrwx 1 panpeilong panpeilong 0 Oct 14 21:49 uts -> uts:[4026531838]

结果验证了我们推断的正确性。现在再补充下 docker 组件的进程树模型,用以解释这个现象,模型如下:

dockerd 进程启动时,会自动拉起 containerd 进程;当用户创建并启动容器时,containerd 会启动 containerd-shim 进程用于托管容器进程,最终由 containerd-shim 调用 runc 启动容器进程。runc 负责初始化进程命名空间,并 exec 容器启动命令。

上述模型中 shim 进程存在的意义是:允许 dockerd/containerd 升级或重启,同时不影响已运行容器。docker 提供了 live-restore 的能力,而我们的集群也的确启用了该配置。

此外,由于我们在 systemd 的 docker 配置选项中配置了 MountFlags=slave,参考systemd 配置说明[3],systemd 在启动 dockerd 进程时,会创建一个新的 mnt 命名空间。

至此,问题已基本定位清楚:

  • systemd 在启动 dockerd 服务时,将 dockerd 安置在一个新的 mnt 命名空间中
  • 用户创建并启动容器时,dockerd 会在本 mnt 命名空间内挂载容器读写层目录,并启动 shim 进程托管容器进程
  • 由于某种原因,dockerd 服务发生重启,systemd 会将其安置在另一个新的 mnt 命名空间内
  • 用户删除容器时,容器退出时,dockerd 在清理容器读写层挂载时报错,因为挂载并非在当前 dockerd 的 mnt 命名空间内

后来,我们在 docker issue 中也发现了官方给出的说明[4]MountFlags=slavelive-restore 确实不能同时使用。

2.5 一波又起

还没当我们沉浸在解决问题的喜悦之中,另一个疑问接踵而来。我们线上集群好多宿主同时配置了 MountFlags=slavelive-restore=true,为什么问题直到最近才报出来呢?

当我们分析了几起 Pod Terminating 的涉事宿主后,发现它们的一个通性是 docker 版本为 18.06.3-ce,而我们当前主流的版本仍然是 1.13.1

难道是新版本中才引入的问题?我们首先在测试环境中对 1.13.1 版本的 docker 进行了验证,Pod 确实没有被阻塞在 Terminating 状态,这是不是说明低版本 docker 不存在挂载点泄漏的问题呢?

事实并非如此。当我们再次进行验证时,在删除 Pod 前记录了测试容器的读写层,之后发送删除 Pod 指令,Pod 顺利退出,但此时,我们登录 Pod 之前所在宿主,发现 docker 日志中同样也存在如下日志:

Oct 14 22:12:43 hostname2 dockerd: time="2020-10-14T22:12:43.730726978+08:00" level=debug msg="Failed to unmount fb41efa2cfcbfbb8d90bd1d8d77d299e17518829faf52af40f7a1552ec8aa165 overlay: /home/docker_rt/overlay2/fb41efa2cfcbfbb8d90bd1d8d77d299e17518829faf52af40f7a1552ec8aa165/merged - invalid argument"

同样存在卸载问题的情况下,高低版本的 docker 却呈现出了不同的结果,这显然是 docker 的处理逻辑发生了变更,这里我们对比源码能够很快得出结论:

// 1.13.1 版本处理逻辑
func (daemon *Daemon) cleanupContainer(container *container.Container, forceRemove, removeVolume bool) (err error) {
   // If force removal is required, delete container from various
   // indexes even if removal failed.
   defer func() {
      if err == nil || forceRemove {
         daemon.nameIndex.Delete(container.ID)
         daemon.linkIndex.delete(container)
         selinuxFreeLxcContexts(container.ProcessLabel)
         daemon.idIndex.Delete(container.ID)
         daemon.containers.Delete(container.ID)
         if e := daemon.removeMountPoints(container, removeVolume); e != nil {
            logrus.Error(e)
         }
         daemon.LogContainerEvent(container, "destroy")
      }
   }()

   if err = os.RemoveAll(container.Root); err != nil {
      return fmt.Errorf("Unable to remove filesystem for %v: %v", container.ID, err)
   }

   // When container creation fails and `RWLayer` has not been created yet, we
   // do not call `ReleaseRWLayer`
   if container.RWLayer != nil {
      metadata, err := daemon.layerStore.ReleaseRWLayer(container.RWLayer)
      layer.LogReleaseMetadata(metadata)
      if err != nil && err != layer.ErrMountDoesNotExist {
         return fmt.Errorf("Driver %s failed to remove root filesystem %s: %s", daemon.GraphDriverName(), container.ID, err)
      }
   }

   return nil
}


// 18.06.3-ce 版本处理逻辑
func (daemon *Daemon) cleanupContainer(container *container.Container, forceRemove, removeVolume bool) (err error) {
   // When container creation fails and `RWLayer` has not been created yet, we
   // do not call `ReleaseRWLayer`
   if container.RWLayer != nil {
      err := daemon.imageService.ReleaseLayer(container.RWLayer, container.OS)
      if err != nil {
         err = errors.Wrapf(err, "container %s", container.ID)
         container.SetRemovalError(err)
         return err
      }
      container.RWLayer = nil
   }

   if err := system.EnsureRemoveAll(container.Root); err != nil {
      e := errors.Wrapf(err, "unable to remove filesystem for %s", container.ID)
      container.SetRemovalError(e)
      return e
   }

   linkNames := daemon.linkIndex.delete(container)
   selinuxFreeLxcContexts(container.ProcessLabel)
   daemon.idIndex.Delete(container.ID)
   daemon.containers.Delete(container.ID)
   daemon.containersReplica.Delete(container)
   if e := daemon.removeMountPoints(container, removeVolume); e != nil {
      logrus.Error(e)
   }
   for _, name := range linkNames {
      daemon.releaseName(name)
   }
   container.SetRemoved()
   stateCtr.del(container.ID)
   return nil
}

改动一目了然,官方在清理容器变更[5]中给出了详细的说明。也即在低版本 docker 中,问题并非不存在,仅仅是被隐藏了,并在高版本中被暴露出来。

3. 问题影响

既然所有版本的 docker 都存在这个问题,那么其影响是什么呢?

在高版本 docker 中,其影响是显式的,会引起容器清理失败,进而造成 Pod 删除失败。

而在低版本 docker 中,其影响是隐式的,造成挂载点泄漏,进而可能会造成的影响如下:

  • inode 被打满:由于挂载点泄漏,容器读写层不会被清理,长时间累计可能会造成 inode 耗尽问题,但是是小概率事件
  • 容器 ID 复用:由于挂载点未被卸载,当 docker 复用了原来已经退出的容器 ID 时,在挂载容器 init 层与读写层时会失败。由于 docker 生成容器 ID 是随机的,因此也是小概率事件

4. 解决方案

问题已然明确,如何解决问题成了当务之急。思路有二:

  1. 治标:对标 1.13.1 版本的处理逻辑,修改 18.06.3-ce 处理代码
  2. 治本:既然官方也提及 MountFlags=slavelive-restore 不能同时使用,那么我们修改两个配置选项之一即可

考虑到 重启 docker 不重启容器 这样一个强需求的存在,似乎我们唯一的解决方案就是关闭 MountFlags=slave 配置。关闭该配置后,与之而来的疑问如下:

  • 能够解决本问题?
  • 网传其他 systemd 托管服务启用 PrivateTmp 是否会造成挂载点泄漏?

欲知后事如何,且听下回分解!

参考资料

[1]

docker device busy 问题解决方案: https://blog.terminus.io/docker-device-is-busy/

[2]

umount2: https://man7.org/linux/man-pages/man2/umount.2.html

[3]

systemd 配置说明: https://freedesktop.org/software/systemd/man/systemd.exec.html#MountFlags=

[4]

官方给出的说明: https://github.com/moby/moby/issues/35873#issuecomment-386467562

[5]

清理容器变更: https://github.com/moby/moby/pull/31012
