Activiti并行网关和排它网关

原创
05/29 10:46
阅读数 115

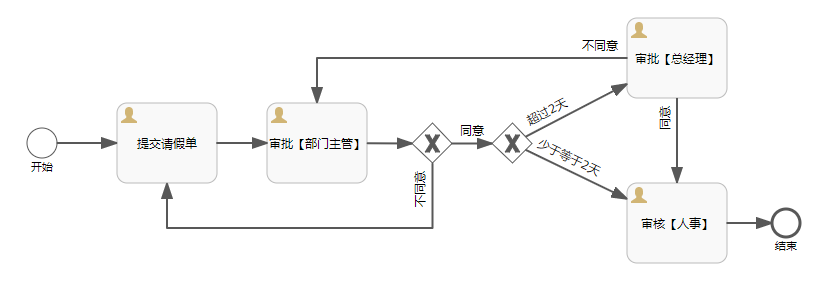

1、排他网关:也叫异或(XOR)网关,用来在流程中实现决策的。
(1)超过2天:在Activiti Editor中设置跳转条件表达式 ${variableDto.value>2}
(2)少于等 于2天:在Activiti Editor中设置跳转条件表达式 ${variableDto.value<=2}
        基本variableDto为流程变量名称,value为流程变量Object对象,此处做好后台代码封装即可,发布流程时就传流程变量值

2、并行网关:网关也可以表示流程中的并发情况,最简单的并发网关是并行网关,它允许将流程分成多条分支,也可以把多条分支汇聚到一起
与其他网关的主要区别是,并行网关不会解析条件。即使顺序流中定义了条件,也会被忽略
并行网关一定是成对出现的,有分支也要有汇聚,一个分支执行完毕后,需要等待其他分支全部执行完流程才会走到下一个节点。
===============简单记录、未完待续================
