前言

本教程通过win10下的docker实现,过程简单,不需要自己进行破解,同时是通过wsl方式实现,比虚拟机效率会更加高一些。

镜像是由网友制作的,eetop链接为:http://bbs.eetop.cn/thread-883833-1-1.html

仅供个人学习使用

win10下安装docker

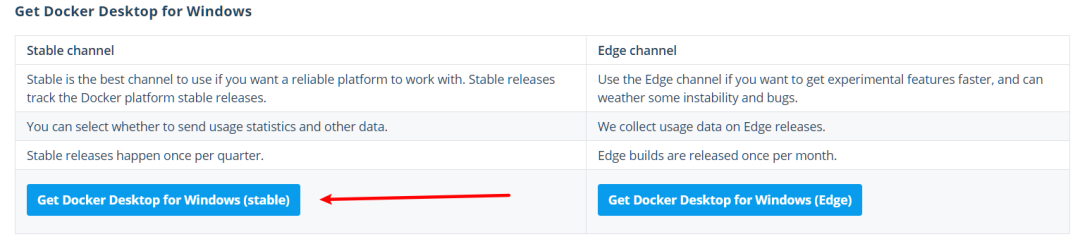

在官网找到win10的docker安装包,进行安装

https://docs.docker.com/docker-for-windows/install/

下载稳定版即可

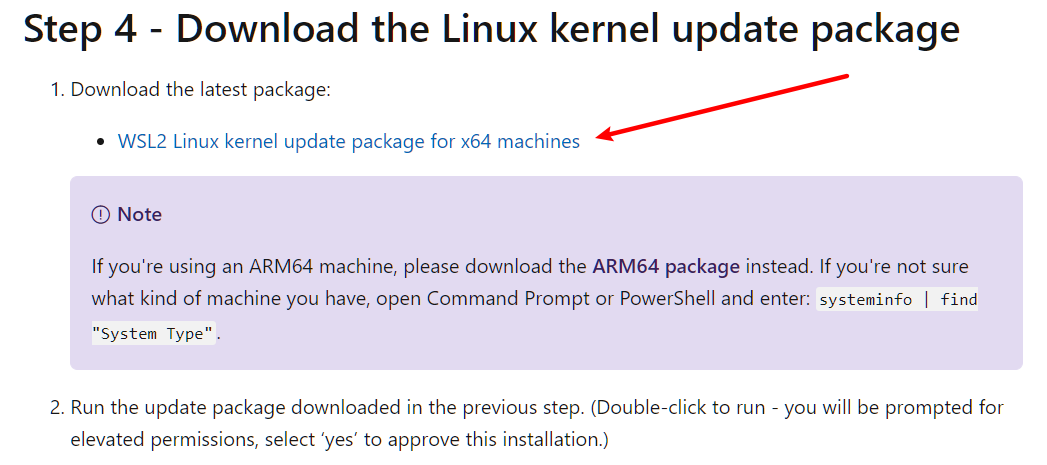

使用前要安装wsl2,作为docker在win10下的后端支持

https://docs.microsoft.com/en-us/windows/wsl/install-win10

下载好以后直接双击安装即可

docker配置

在拉取镜像之前,先为docker设置镜像加速器,推荐阿里云的docker镜像加速服务

https://cn.aliyun.com/

注册以后,进入控制台,容器镜像服务->镜像加速器

然后打开docker的设置界面,Docker Engine,将刚刚的链接复制到下面

应用并重启即可。

默认的docker的目录是在c盘下的,镜像将来会占用c盘空间,接下来移动docker的目录

首先关闭docker,然后创建一个目录D:\SoftwareData\wsl\docker-desktop-data

打开cmd,wsl -l -v可以看到由有两个docker,我们只需要移动第二个就可以了

依次执行,

wsl --shutdown

wsl --export docker-desktop-data D:\SoftwareData\wsl\docker-desktop-data\docker-desktop-data.tar

检查以下目标目录有没有生成对应的文件docker-desktop-data.tar

wsl --unregister docker-desktop-data

wsl --import docker-desktop-data D:\SoftwareData\wsl\docker-desktop-data\ D:\SoftwareData\wsl\docker-desktop-data\docker-desktop-data.tar --version 2

移动完成

启动docker容器

通过开始菜单启动docker以后,打开cmd,拉取镜像docker pull phyzli/ubuntu18.04_xfce4_vnc4server_synopsys2016

大概有十几G,耐心等待。

镜像拉取完毕以后,启动镜像docker run -it -p 5902:5902 --hostname lizhen --mac-address 02:42:ac:11:00:02 -v //d/mydata:/mnt/mydata phyzli/ubuntu18.04_xfce4_vnc4server_synopsys2016

-p 5902:5902是进行端口映射,--hostname lizhen --mac-address 02:42:ac:11:00:02是在配置主机名和mac地址,和license绑定的,不能修改。-v //d/mydata:/mnt/mydata是将win10下的目录//d/mydata挂载到容器的/mnt/mydata上,便于数据交换。

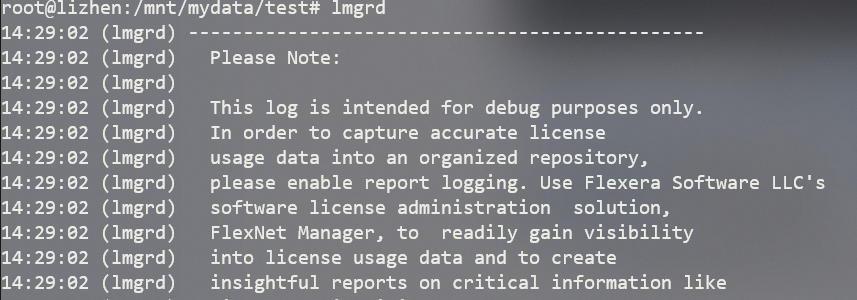

进入到容器内部以后就可以使用了,每次进入都需要使用命令lmgrd激活license

测试一下vcs是否正常,进入到我们挂载的目录mnt/mydata,下面是tb.sv的内容

module tb ();

initial begin
$display("hello vcs");
end

endmodule

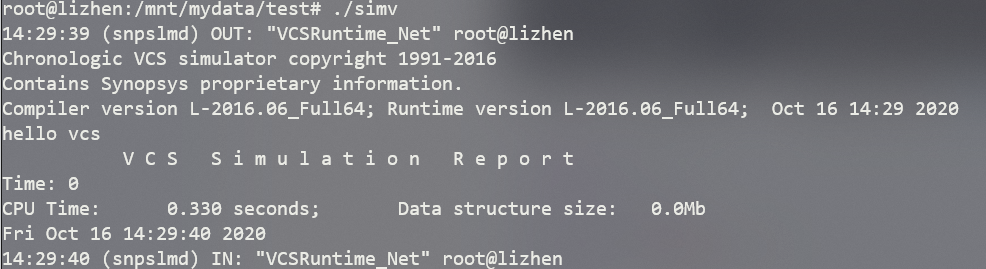

vcs tb.sv 进行编译,然后./simv进行仿真

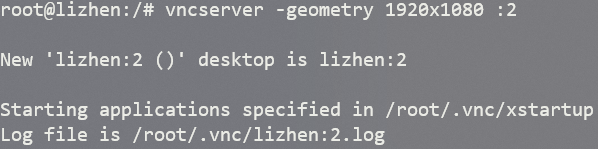

接下来试一下vnc远程桌面,通过命令vncserver -geometry 1920x1080 :2在容器内启动vnc

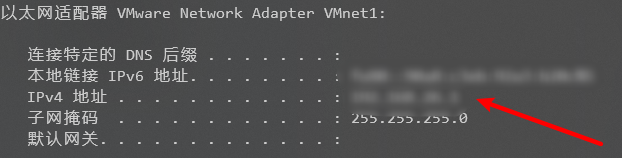

然后回到cmd,ipconfig查看虚拟机的ip

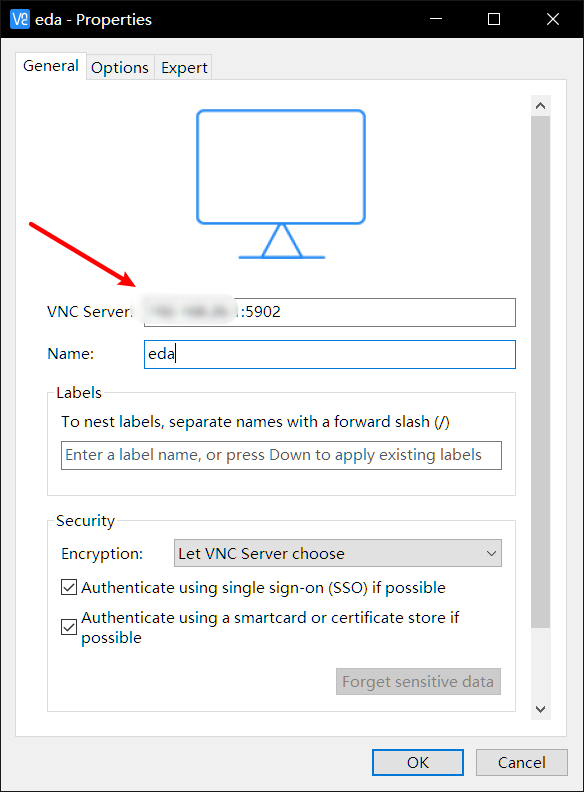

win10中打开vncviewer,配置连接,填入刚刚的ipv4地址,端口是5902

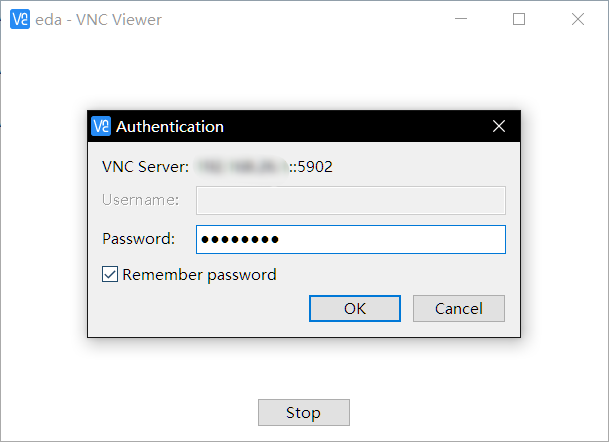

进行连接,连接密码为zhenchen

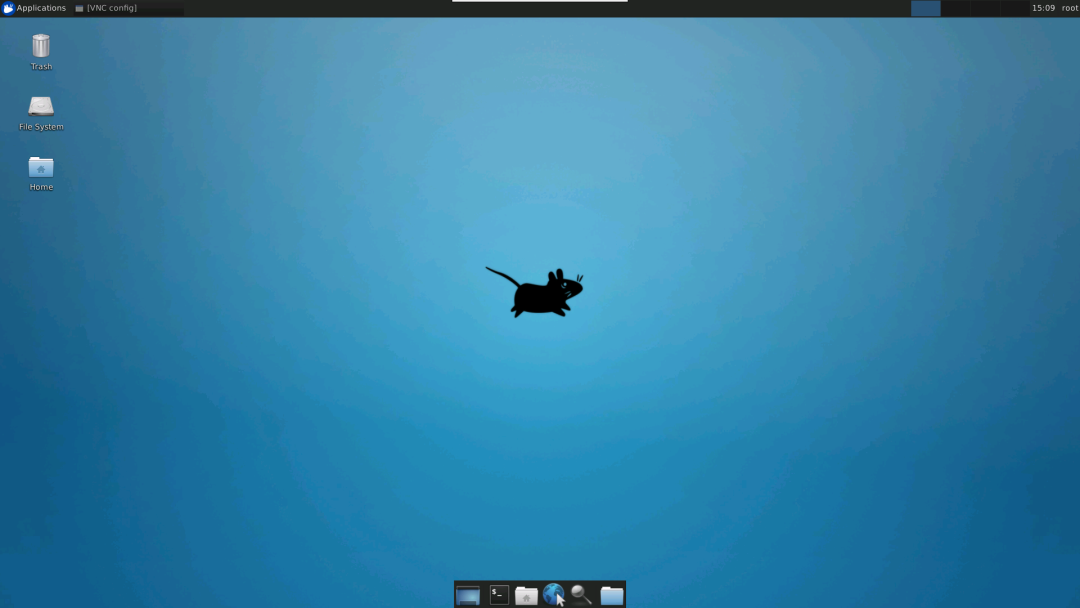

进入图形化界面

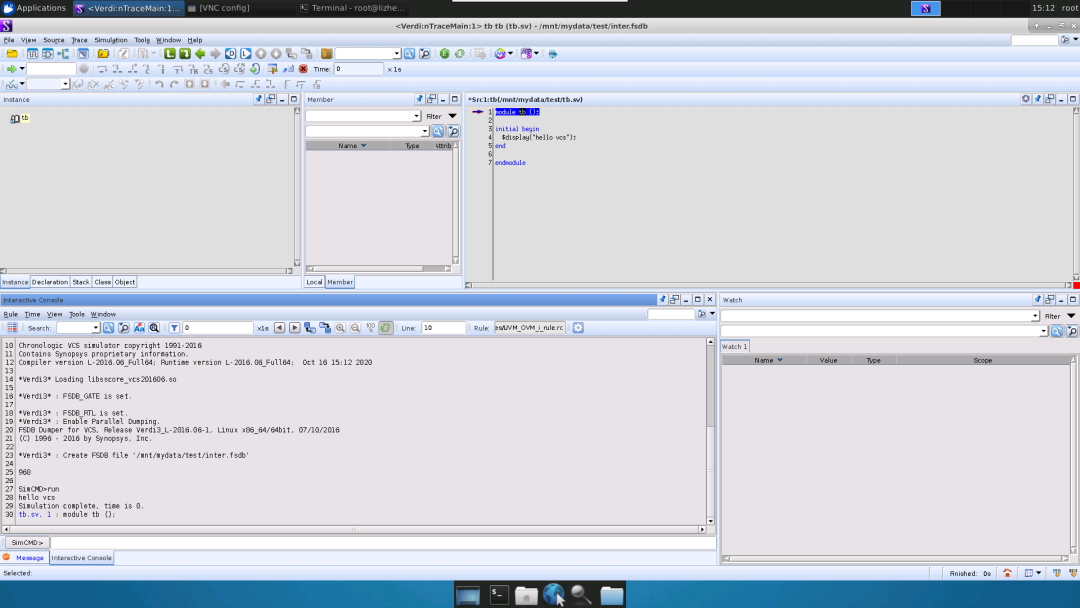

下面试一下vcs和verdi的联合仿真,同样还是前面的tb.sv

vcs tb.sv -debug_all -lca -kdb

./simv -gui=verdi

其他

在进入容器后,直接exit会退出容器,如果在启动容器时加上-d,容器会在后台继续运行

通过docker ps -a可以查看容器的状态

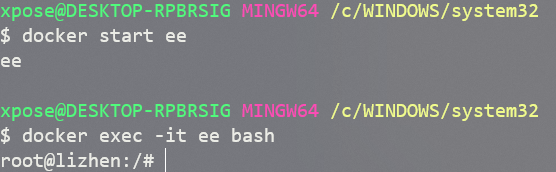

如果想要再启动容器,可以通过docker start ee启动容器,ee是容器ID的前两位,不用全部打完也可以

启动容器后如果要进入容器,通过指令docker exec -it ee bash就能进入了

删除容器可以通过指令docker rm -f ee,删除容器不会把前面挂载的文件夹删除,不用担心


本文分享自微信公众号 - 摸鱼范式(icparadigm)。
如有侵权,请联系 support@oschina.cn 删除。
本文参与“OSC源创计划”,欢迎正在阅读的你也加入,一起分享。
