从0到1教你在Jetson Xavier NX玩转PaddlePaddle!

原创
2020/09/21 10:27
阅读数 182

从0到1教你在Jetson Xavier NX玩转PaddlePaddle!

最近想用PP-YOLO做一个推理部署的项目,新买了个板子老黄的Jetson Xavier NX,准备用Paddle Inference来试试效果~


图1:Jetson Xavier NX

本期教程教你从0到1,带你动手实操从Jetson Xavier NX系统的烧录,到Paddle Inference预测库的安装,以及源码编译Paddle Inference。每一步已经踩过的坑完完全全记录下来,并且自行重装系统多次验证流程准确性

再也不用担心CSDN上关于Paddle Inference与Jetson Xavier NX资料少而不能玩转Paddle烦恼啦!

本文章转载至我的AI Studio项目,文章中所有用到的文件都以数据集形式在AI Studio项目中,进入项目即可下载,不要你1分CSDN积分!不花你一分钱!

https://aistudio.baidu.com/aistudio/projectdetail/969585

9.25更新了在Jetson Xavier NX安装PaddleHub~

0 项目文件结构介绍

编译好的JetPack4.4环境下的Paddle Inference预测库与源码编译时配置环境所需的文件已经作为数据集上传到AI Studio中

项目具体结构如下:

!unzip -o -d work data/data53821/NX_PPInference.zip
Archive:  data/data53821/NX_PPInference.zip
 extracting: work/for NX/.pip/pip.conf
  inflating: work/for NX/get-pip.py
  inflating: work/for NX/mask&camera_test.tar.xz
  inflating: work/for NX/nx_cmake.sh
 extracting: work/for NX/Paddle-release-2.0-beta.zip
  inflating: work/for NX/sources.list
  inflating: work/for win/DiskGenius.zip
  inflating: work/for win/win32diskimager-1.0.0-install.exe
!unzip -o -d work data/data53732/fluid_inference_JetPack4.4.zip
Archive:  data/data53732/fluid_inference_JetPack4.4.zip
  inflating: work/fluid_inference_install_dir.tar.xz
  inflating: work/paddlepaddle_gpu-2.0.0-cp36-cp36m-linux_aarch64.whl

data目录下:

  • data53732/fluid_inference_JetPack4.4.zip为JetPack4.4的Paddle Inference预测库
  • data53821/NX_PPInference.zip为Jetson Xavier™ NX配置Paddle工具包
!tree data/
data/
├── data53732
│   └── fluid_inference_JetPack4.4.zip
└── data53821
    └── NX_PPInference.zip

2 directories, 2 files

work目录下:

  • fluid_inference_install_dir.tar.xz——Paddle Inference的C++预测库
  • paddlepaddle_gpu-2.0.0-cp36-cp36m-linux_aarch64.whl——Paddle Inference的Python3预测库
  • for win\——win下的分区工具以及SD卡烧写工具
  • for NX\——NX下:

----------------get-pip.py——pip工具安装脚本

----------------mask&camera_test.tar.xz——口罩检测测试TensorRT程序

----------------nx_cmake.sh——源码编译时cmake配置脚本

----------------Paddle-release-2.0-beta.zip——Paddle 2.0.0 Beta源码包

----------------sources.list——apt的清华源

----------------(隐藏文件夹.pip下的pip.conf)——Python的清华源

!tree -a work/
work/
├── fluid_inference_install_dir.tar.xz
├── for NX
│   ├── get-pip.py
│   ├── mask&camera_test.tar.xz
│   ├── nx_cmake.sh
│   ├── Paddle-release-2.0-beta.zip
│   ├── .pip
│   │   └── pip.conf
│   └── sources.list
├── for win
│   ├── DiskGenius.zip
│   ├── .ipynb_checkpoints
│   └── win32diskimager-1.0.0-install.exe
└── paddlepaddle_gpu-2.0.0-cp36-cp36m-linux_aarch64.whl

4 directories, 10 files

4 directories, 10 files

1 安装系统并配置Jetson Xavier NX

1.1SD卡烧录JetPack4.4系统

首先下载Jetson Xavier NX的JetPack4.4镜像:https://developer.nvidia.com/embedded/downloads

点击下图位置下载。

顺便注意一下这里的MD5,下载完成后续可用于校验zip包下载是否出现异常。


图2:下载JetPack4.4 for Jetson Xavier NX

下载完成后准备SD卡,如果SD卡已经做过其他系统需要清楚所有分区。为了方便大家这里准备了分区工具DiskGenius,在数据集目录下的NX_PPInference.zip里。

首先清除SD卡所有分区,注意不要清错磁盘!操作如下图所示:

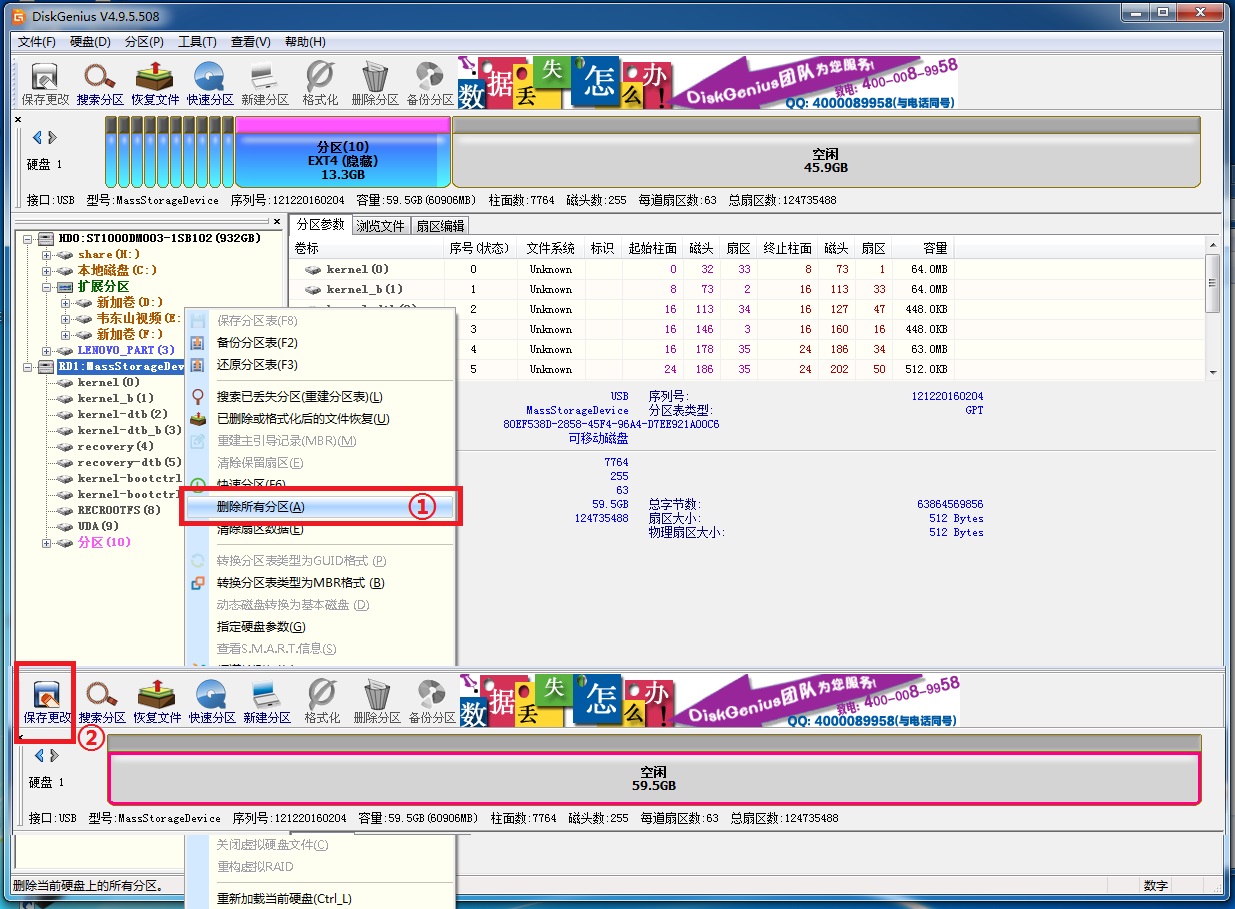

图3:清空SD所有分区

然后建立新分区,操作如下图所示:

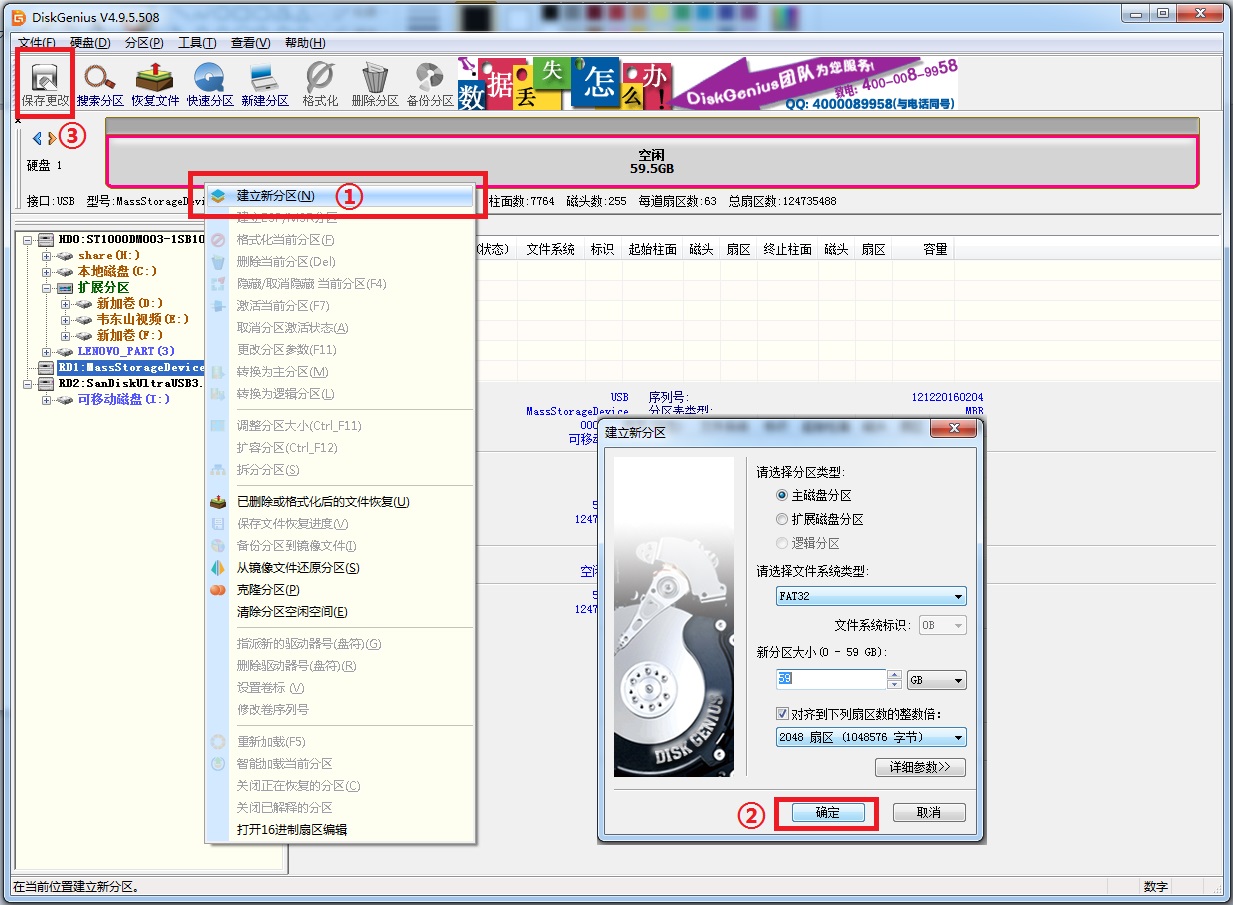

图4:格式化1个新分区

完成后将刚刚下载好的镜像烧录至SD卡,烧写操作如左图,校验MD5如右图所示(校验步骤可省略,注意是校验zip包的MD5,而不是img文件的MD5)

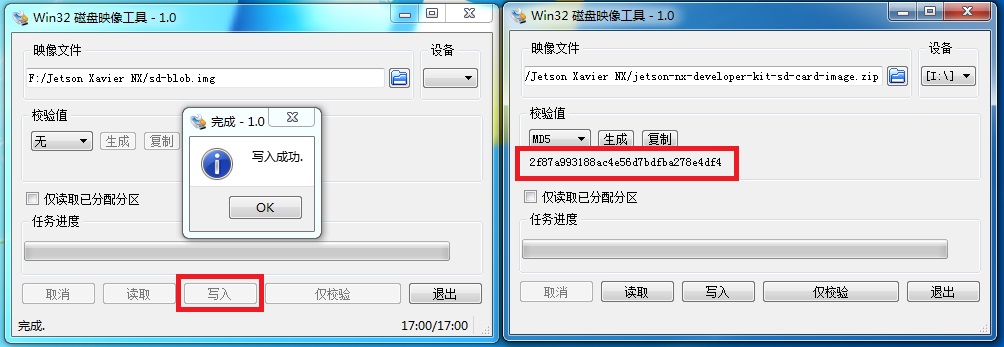

图5:JetPack镜像写入SD卡 && 校验MD5

烧写成功后将SD插入NX上,启动后根据提示配置一下,这一步比较简单则不进行图文讲解,完成后系统会自动重启进入桌面。

然后安装pip,这里我在NX_PPInference.zip里work/for NX/下提供了get-pip.py:

python3 get-pip.py

此时安装完pip不能再终端中使用pip3,只能使用python3 -m pip。需要重启pip3才能生效。

这里暂时先不进行重启,安装jetson-stats——Jetson 状态查看工具,用于查看NX的资源占用情况。完成后一起重启。

安装jetson-stats,:

sudo -H python3 -m pip install jetson-stats

完成后重启。

使用Jetson 状态查看工具方法也很简单,打开终端输入jtop命令,可以看到CPU、GPU,内存、SD卡的使用情况。

也能看到系统里CUDA、cuDNN、TensorRT、OpenedCV等运行库的版本,如下图:

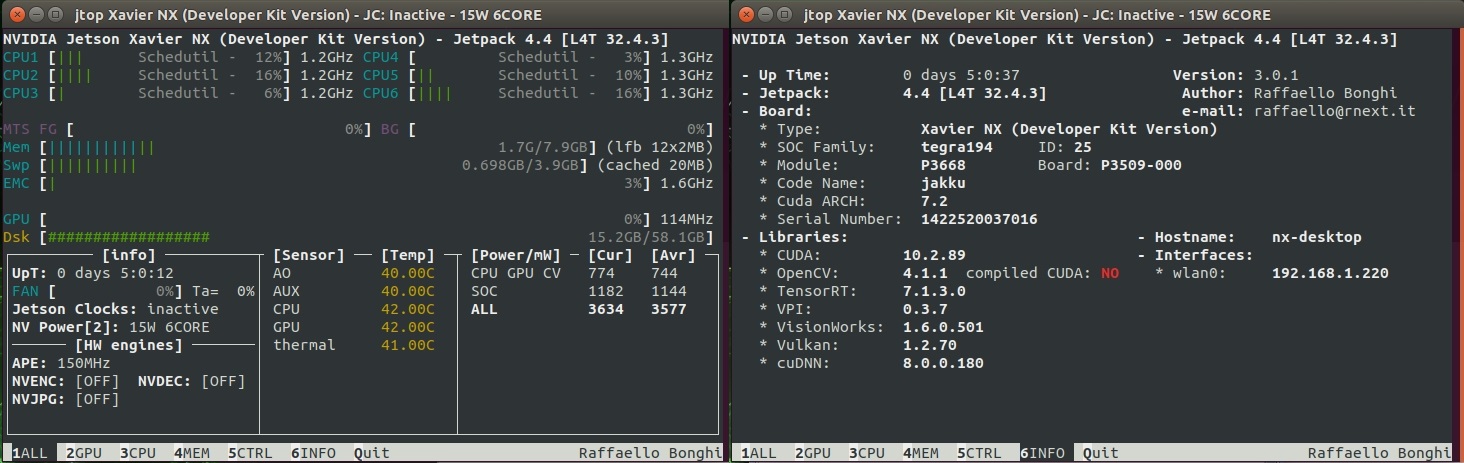

图6:状态查看工具jtop界面

2 想源码编译走一遍流程?手把手带你源码编译Paddle Inference!

2.1 编译前准备工作

  • 首先打开NX的性能模式:

或者在右上角状态栏找到英伟达图标选择15W 6CORE模式,开启最高性能。

sudo nvpmodel -m 2 && sudo jetson_clocks
  • 源码编译前的准备工作:安装NCCL:
git clone https://github.com/NVIDIA/nccl.git
make -j6
sudo make install
`
吐槽一下编译、安装NCCL完成后的提示像报错一样,其实不是的,直接sudo make install就好
`
  • 配置cuda环境变量:
export PATH=/usr/local/cuda/bin:$PATH
export LD_LIBRARY_PATH=/usr/local/cuda/lib64:$LD_LIBRARY_PATH
export CUDA_HOME=$CUDA_HOME:/usr/local/cuda
  • 解压Paddle-release-2.0-beta.zip源码包,在NX_PPInference.zip里已经准备好work/for NX/Paddle-release-2.0-beta.zip
unzip Paddle-release-2.0-beta.zip
  • 进入源码下修改python/requirements.txt
删除第一行opencv-python<=4.2.0.32后保存。

因为JetPack4.4本身已经安装好OpenCV4.1.1,没有必要再安装,而且保留的话会在最后安装whl包时无法安装opencv而报错\\\导致Paddle无法安装!///

这个问题可能会在Paddle 2.0.0正式发布时去除对OpenCV的强依赖,这边已经跟Paddle Inference的工程师建议啦~
  • 执行nx_cmake.sh开始cmake生成Makefile
`
这里已经提供好编译的脚本,复制到Paddle-release-2.0-beta文件夹下,然后`sh nx_cmake.sh`
脚本会自动创建build文件夹并cd进入,然后执行cmake生成Makefile。
`
cd build
make -j6

  • 关于cmake的配置参数:
cmake .. \
  -DWITH_CONTRIB=OFF \
  -DWITH_MKL=OFF  \			#编译支持MKL的预测库
  -DWITH_MKLDNN=OFF \			#编译支持MKLDNN的预测库
  -DWITH_AVX=OFF \			#是否编译含有AVX指令集的飞桨二进制文件
  -DWITH_GPU=ON \			#编译支持GPU的预测库
  -DWITH_TESTING=OFF \			#是否开启单元测试
  -DCMAKE_BUILD_TYPE=Release \		#编译方式,仅使用预测库设为Release即可
  -DON_INFER=ON \			#预测时使用,必须设为ON
  -DWITH_PYTHON=ON  \			#是否内嵌PYTHON解释器并编译Wheel安装包
  -DPY_VERSION=3.6  \			#指定Python版本
  -DWITH_XBYAK=OFF  \			#使用XBYAK编译,在jetson硬件上编译需要设置为OFF
  -DWITH_NV_JETSON=ON			#在NV Jetson硬件上编译时需要设为ON

最后编译生成的预测库位于build文件夹下:

pytho预测库:python/dist/paddlepaddle_gpu-2.0.0-cp36-cp36m-linux_aarch64.whl

C++预测库:fluid_inference_install_dir/

fluid_inference_install_dir/version.txt 中记录了该预测库的版本信息,包括Git Commit ID、使用OpenBlas或MKL数学库、CUDA/CUDNN版本号,如:

GIT COMMIT ID:
WITH_MKL: OFF
WITH_MKLDNN: OFF
WITH_GPU: ON
CUDA version: 10.2
CUDNN version: v8.0
CXX compiler version: 7.5.0
WITH_TENSORRT: ON
TensorRT version: v7

2.2 FAQ:

Q:cmake时报错:

– The CUDA compiler identification is unknown
CMake Error at CMakeLists.txt:42 (enable_language):
No CMAKE_CUDA_COMPILER could be found.

Tell CMake where to find the compiler by setting either the environment
variable “CUDACXX” or the CMake cache entry CMAKE_CUDA_COMPILER to the full
path to the compiler, or to the compiler name if it is in the PATH.

A:未配置cuda环境变量,gedit ~/.bashrc后将如下命令复制到最下面:

export PATH=/usr/local/cuda/bin:$PATH
export LD_LIBRARY_PATH=/usr/local/cuda/lib64:$LD_LIBRARY_PATH
export CUDA_HOME=$CUDA_HOME:/usr/local/cuda

保存后执行source ~/.bashrc使环境变量生效


Q:cmake时报错:

CMake Error at python/CMakeLists.txt:112 (message):
patchelf not found, please install it.

For Ubuntu, the command is: apt-get install -y patchelf.

A:根据报错提示已经很明确了,缺少patchelf,直接apt安装即可:

sudo apt-get install -y patchelf


Q:编译NCCL时报错:

CMake Error at cmake/nccl.cmake:18 (file):
file failed to open for reading (No such file or directory):

/home/nx/Paddle-release-2.0-beta/NCCL_INCLUDE_DIR-NOTFOUND/nccl.h

A:缺少NCCL多卡通信框架,虽然我们的NX是单卡,但是Paddle目前对NCCL依旧存在依赖,执行下列命令源码编译后安装即可

git clone https://github.com/NVIDIA/nccl.git
make -j6
sudo make install
`
如果在源码编译NCCL时报错fatal error: cuda_runtime.h: No such file or directory:

这个问题比较玄学,CUDA已经安装,自己也能找到在/usr/local/cuda/include/cuda_runtime.h找到此头文件,最后解决的方案是:

这个问题是因为我在源码编译NCCL之前已经配置好了CUDA的环境变量,我把CUDA环境变量“删掉后”就可以正常编译能找到头文件了,玄学。。。

所有在前面建议先源码编译NCCL后,再配置CUDA环境变量。这个问题我前两次配置环境的时候没有遇到,不知道为啥在第三次遇到了这个问题,

如果大家配置时知道原因的话,欢迎在评论区教育教育我这个菜鸡T^T
`

Q:make时卡住怎么办?

A:如果使用make -j6,大概会在23%的卡住。如果卡住Ctrl+C终止编译,然后改make -j4。跑出25%的时候可以再次Ctrl+C终止编译改回make -j6。总之就是哪里卡住就终止,然后降低make线程数,跑通后再make -j6;

在前5%编译卡住的话可能因为在下载第三方包,由于包在外网速度比较慢,可以终止编译再make、或者自行科学上网提升速度。


Q:build到最后100%出现ERROR: …/aarch64-linux-gpn/crtn.o: Too many open files.怎么办?

A:增加系统同一时间最多可开启的文件数至2048,然后再make

ulimit -n 2048

3 不想源码编译,想直接安装Paddle Inference?

3.1 pip安装Paddle Inference

如果不想源码编译,这里提供我自己编译好的whl包位于data/data53732/fluid_inference_JetPack4.4.zip里,pip安装之前需要安装一些依赖环境

  • 安装python3-dev python3-matplotlib
sudo apt install python3-dev python3-matplotlib
  • 完成后直接使用pip安装即可。
pip3 install paddlepaddle_gpu-2.0.0-cp36-cp36m-linux_aarch64.whl
  • 验证Paddle Inference安装成功
使用 python 进入python解释器,输入import paddle.fluid ,再输入 paddle.fluid.install_check.run_check()。
如果出现 Your Paddle Fluid is installed successfully!,说明您已成功安装。

这一点跟PaddlePaddle验证方式一样~

3.2 FAQ:

Q:报错Building wheel for matplotlib (setup.py) … error

A:需要安装python3-matplotlibsudo apt install python3-matplotlib后再次执行pip3 install paddlepaddle_gpu-2.0.0-cp36-cp36m-linux_aarch64.whl


Q:报错Building wheel for netifaces (setup.py) … error && Building wheel for regex (setup.py) … error

A:需要安装python3-devsudo apt install python3-dev后再次执行pip3 install paddlepaddle_gpu-2.0.0-cp36-cp36m-linux_aarch64.whl

4 测试一下

我在data/data53821/NX_PPInference.zip里提供一些测试程序,work/for NX/mask&camera_test.tar.xz。

CSI-Camera与Inference-mask_detector

  • CSI-Camera用于测试单目/双目摄像头通过:
#单目摄像头测试
python3 simple_camera.py
#双目摄像头测试
python3 dual_camera.py

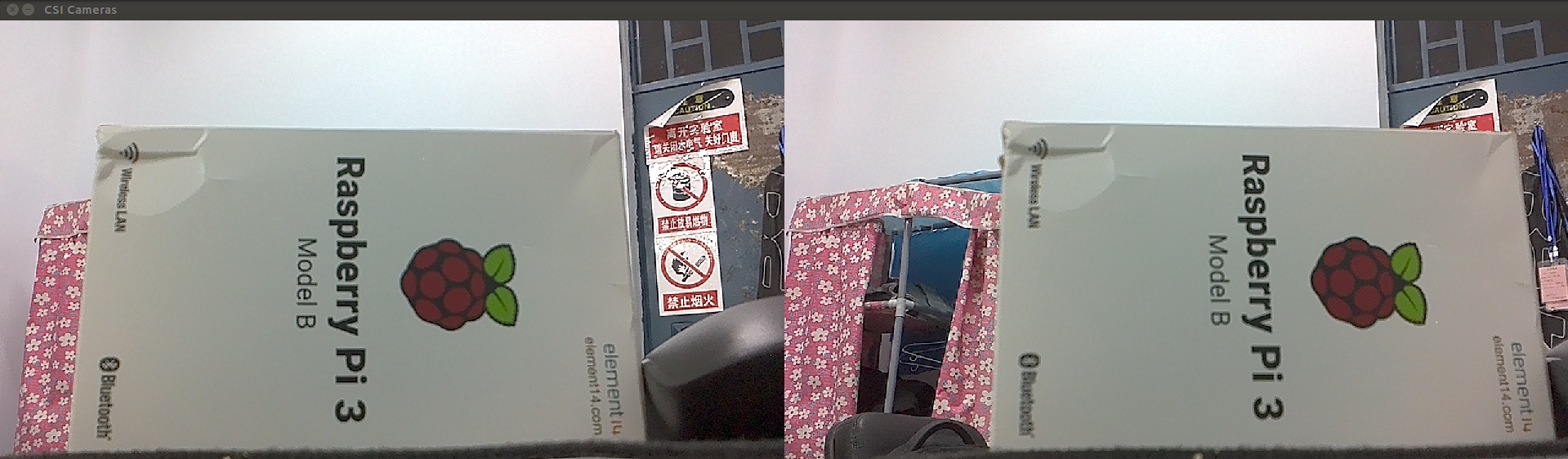

图7:Jetson Xavier NX测试双目摄像头


  • Inference-mask_detector用于测试TensorRT是否能加速
#单目摄像头测试口罩识别
python3 cam_runtime.py

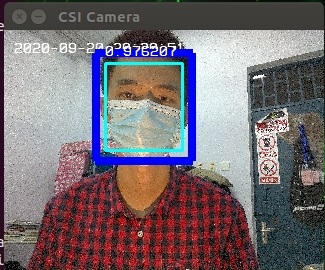

图8:Jetson Xavier NX测试口罩识别使用TensorRT加速


  • 人脸检测模型控制TensorRT的接口位于module.py的22-27行:
22    config.enable_use_gpu(memory_pool_init_size_mb=100, device_id=0)
23    config.enable_tensorrt_engine(
24	workspace_size = 1<<30,
25	max_batch_size=1, min_subgraph_size=5,
26	precision_mode=AnalysisConfig.Precision.Float32,
27	use_static=True, use_calib_mode=False)

  • 加载TensorRT速度较慢,如需关闭将22-27行注释掉,并取消第20行的注释:
20    #config.disable_gpu()

另外提一下config.enable_tensorrt_engine的参数use_static,设置为True以后会在第一次运行时在模型文件下生成一个_opt_cache文件夹将模型静态化。以便下次快速运行TensorRT加速。

建议在自己的环境首次运行时删除掉两个模型文件夹下的_opt_cache,避免发生奇奇怪怪的错误~

5 在Jetson Xavier NX安装PaddleHub

安装好了Paddle Inference,这里再给大家分享一下如何在Jetson Xavier NX安装PaddleHub

之前我以为PaddleHub不能在ARMLinux环境下安装,因为pip安装时候会发生报错。

后来发现PaddleHub的包名后缀是py3-none-any,所以我决定好好看一下到底是什么原因导致无法安装PaddleHub!

  • 执行安装命令pip3 install paddlehub,安装时会出现如下报错:
nx@nx-desktop:~/Downloads$ pip3 install paddlehub
Defaulting to user installation because normal site-packages is not writeable
Collecting paddlehub
Downloading paddlehub-1.8.2-py3-none-any.whl (336 kB)
|████████████████████████████████| 336 kB 214 kB/s
Requirement already satisfied: pandas; python_version >= "3" in /usr/lib/python3/dist-packages (from paddlehub) (0.22.0)
Collecting flask>=1.1.0
Using cached Flask-1.1.2-py2.py3-none-any.whl (94 kB)
Requirement already satisfied: tqdm in /home/nx/.local/lib/python3.6/site-packages (from paddlehub) (4.49.0)
Collecting sentencepiece
Using cached sentencepiece-0.1.91.tar.gz (500 kB)
ERROR: Command errored out with exit status 1:
command: /usr/bin/python3 -c 'import sys, setuptools, tokenize; sys.argv[0] = '"'"'/tmp/pip-install-s_aw3i44/sentencepiece/setup.py'"'"'; file='"'"'/tmp/pip-install-s_aw3i44/sentencepiece/setup.py'"'"';f=getattr(tokenize, '"'"'open'"'"', open)(file);code=f.read().replace('"'"'\r\n'"'"', '"'"'\n'"'"');f.close();exec(compile(code, file, '"'"'exec'"'"'))' egg_info --egg-base /tmp/pip-pip-egg-info-p6wyy_8t
cwd: /tmp/pip-install-s_aw3i44/sentencepiece/
Complete output (5 lines):
Package sentencepiece was not found in the pkg-config search path.
Perhaps you should add the directory containing `sentencepiece.pc'
to the PKG_CONFIG_PATH environment variable
No package 'sentencepiece' found
Failed to find sentencepiece pkgconfig
----------------------------------------
ERROR: Command errored out with exit status 1: python setup.py egg_info Check the logs for full command output.

仔细阅读报错结果,Failed to find sentencepiece pkgconfig。主要是在安装sentencepiece发生了错误。

于是Baidu搜索查阅资料,在这篇文章下找到了解决方案:https://blog.csdn.net/sinat_33455447/article/details/90265938

  • 主要思路是通过源码编译安装sentencepiece,首先搭建编译环境:
sudo apt-get install cmake build-essential pkg-config libgoogle-perftools-dev
  • 然后进行源码编译:
git clone https://github.com/google/sentencepiece
cd sentencepiece
mkdir build
cd build
cmake ..
make -j $(nproc)
sudo make install
sudo ldconfig -v
  • 非常庆幸,在源码编译以及安装时没有出现任何的问题,接下来继续pip安装PaddleHub
pip3 install paddlehub

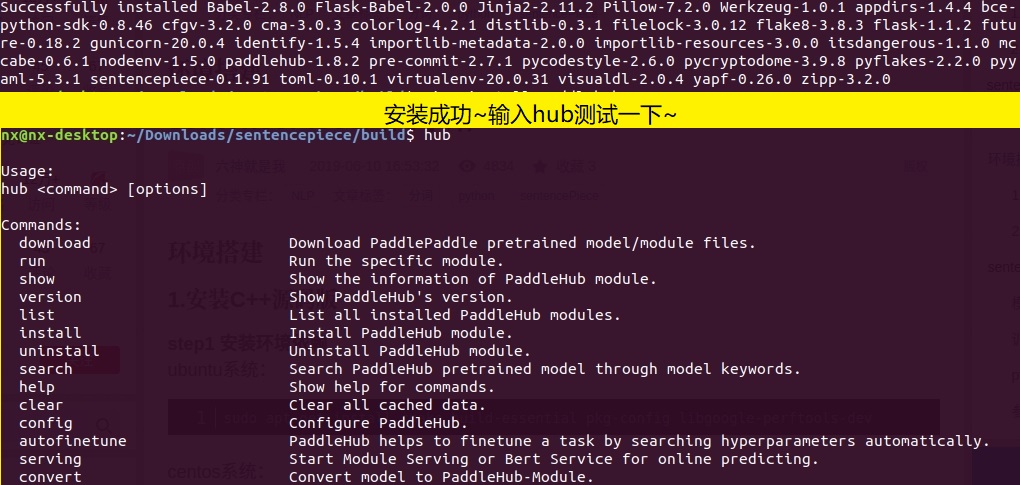

图9:Jetson Xavier NX成功安装 PaddleHub并测试

至此我们就完成了Jetson Xavier NX下安装PaddleHub~

6 小结

花费了4、5天终于在Jetson Xavier NX配置好了Paddle Inference和PaddleHub~

整理了全部的资料,来分享给大家~

帮助你能5分钟能快速在NX上安装Paddle Inference以及PaddleHub

如果你对这个项目里的口罩识别程序感兴趣,欢迎参考我第一篇Jetson的项目《基于Jetson Nano与Paddle Inference实现的口罩识别》

请参考下面的链接:https://aistudio.baidu.com/aistudio/projectdetail/735759

最后,文章难免出现纰漏的地方也希望小伙伴们批评改正,欢迎大家留言与fork哦~

来AI Studio互粉吧等你哦 https://aistudio.baidu.com/aistudio/personalcenter/thirdview/141984


有帮助的话大伙顺手点个star呀~

本文同步分享在 博客“ゞ 灰酱”(CSDN)。
如有侵权,请联系 support@oschina.cn 删除。
