阿里云VPN网关部署实践

AllenOR灵感
 AllenOR灵感
发布于 2017/09/10 01:08
字数 1438
阅读 1
收藏 0

摘要:

2017年5月23日,在云栖大会·成都峰会上,阿里云推出VPN网关,为企业构建混合云提供了新选择。在VPN网关的支持下,企业可以在几分钟内完成企业数据中心与阿里云VPC之间的互联,大幅降低了企业成本的同时,还获得数据传输安全性。


VPN网关是很常用的网络服务,不管是Site-to-Site VPN,还是Client-to-site VPN都经常用到。阿里云本次发布的VPN网关是IPSec VPN,支持Site-to-Site,非常适合用户线下IDC和云上VPN构建混合云。本文介绍阿里云VPN网关的基本配置和使用。

部署前规划和准备

主要考虑如下几点:

一是线下IDC和云上VPC的私网IP地址段规划,注意不能相同,否则无法通信。

二是规划VPN网关所在的VPC和虚拟交换机,即云上VPN网关的网络环境。

三是确定线下IDC的网关设备,用哪个设备和云上VPC互联。阿里云VPN网关支持标准的IKEv1和IKEv2,因此,只要支持这两种协议的设备都可以和云上VPN网关互联,比如Cisco ASA、Juniper、SonicWall、Nokia、IBM、Ixia等

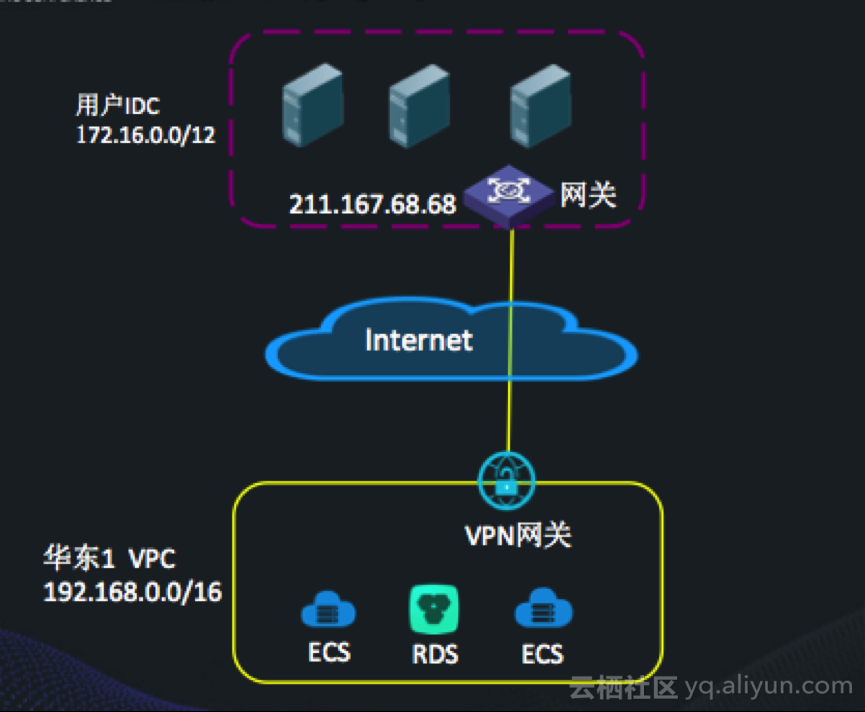

如下图所示,本次实验在阿里云上的VPC网段是192.168.0.0/16,用户线下IDC的网段是172.16.0.0/12,用户线下IDC的网关设备公网IP地址假设是211.167.68.68。现在需要通过VPN网关将云上VPC和线下IDC打通,使VPC内云资源和IDC内的服务器可以私网通信。


基本配置流程为:

创建 VPN 网关

创建用户网关

创建 VPN 连接

在线下IDC网关设备中加载配置

设置路由

测试访问

详细说明如下:

创建 VPN 网关

注:需要先在华东1地域创建好VPC和交换机。

在VPN网关的产品详情页https://www.aliyun.com/product/vpn点击“立即购买”

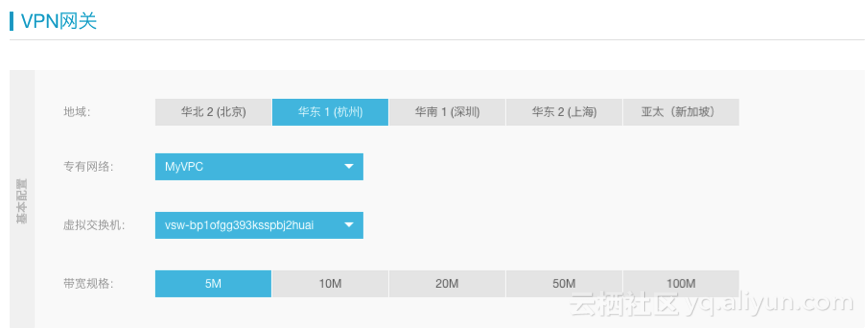

选择华东1(杭州)地域,然后选择专有网络和虚拟交换机,再选择带宽规格。带宽规格指的是VPN网关所具备的公网带宽。


购买成功后进入VPN控制台

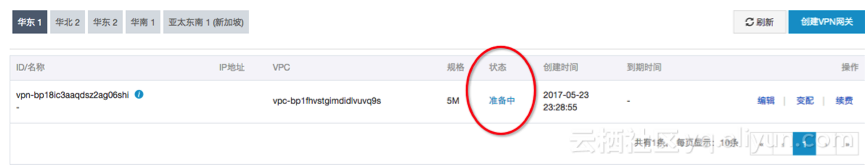

一开始状态是准备中,约2分钟左右会变成正常状态。正常状态就表明VPN网关完成了初始化,可以正常使用了。

创建用户网关

用户网关是对线下IDC网关设备的一个简单抽象,就是把线下IDC网关设备的公网IP地址注册到系统中便于后续建立VPN连接。

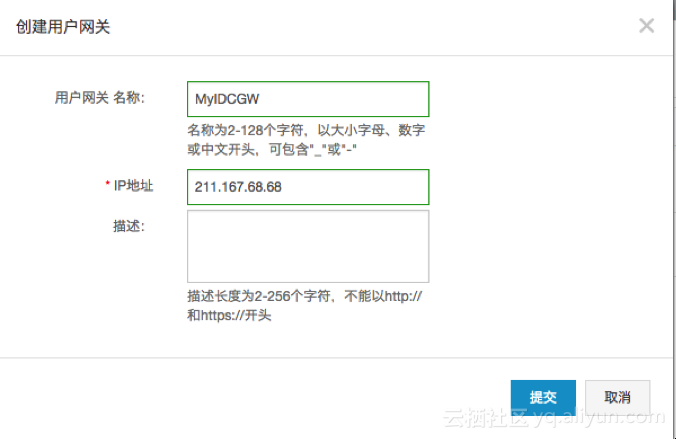

VPN控制台中点击“用户网关”,在右上角点击“创建用户网关”,如下图

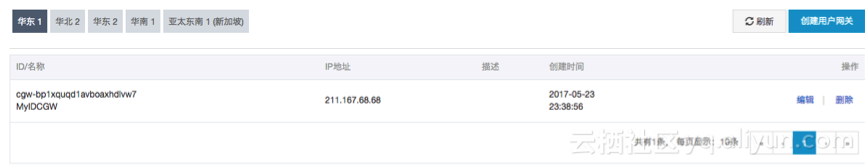

创建成功,如下图


创建VPN连接

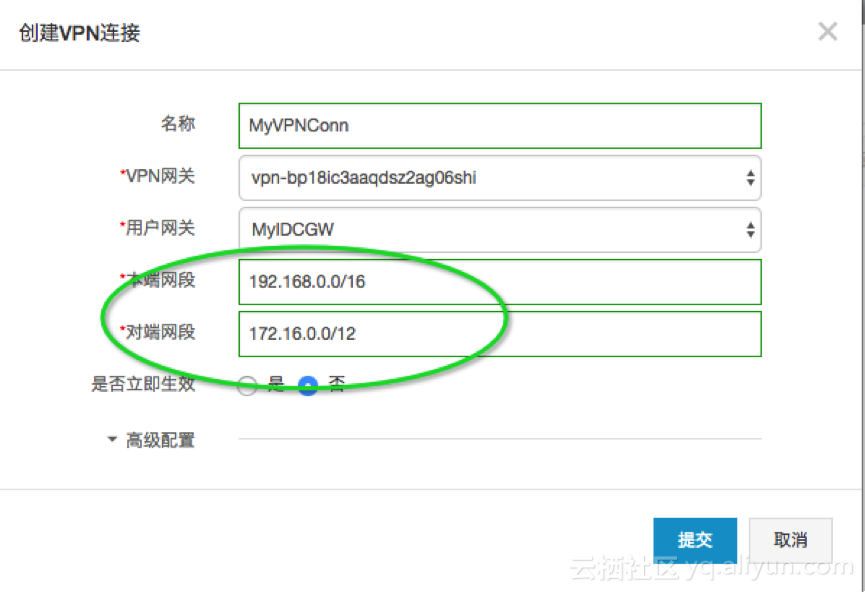

VPN连接将云上VPN网关和线下IDC的用户网关进行关联,并设置连接相关参数。如下图


特别注意,这里本端网段指的是云上VPC的网段,对端网段指的是线下IDC的网段,在本实验中是172.16.0.0/12。另外,如果需要对连接进行更高级的配置,可以展开高级配置进行详细设置。

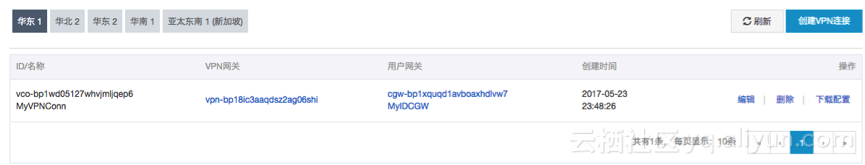

创建成功后如下图所示


在线下IDC网关设备中加载配置

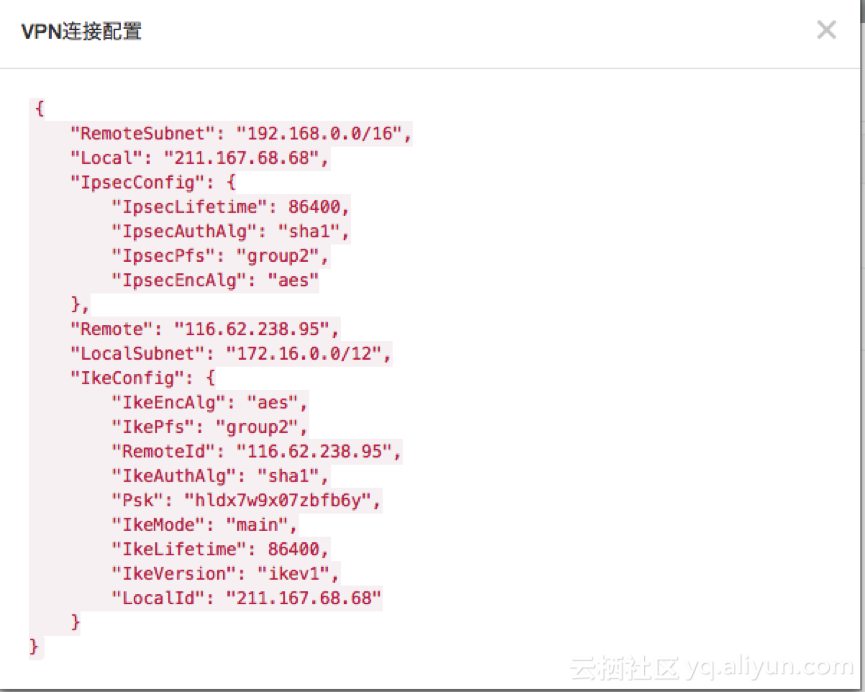

首先,下载VPN连接的配置。在VPN控制台中点击“VPN连接”,找到所需的VPN连接,点击“下载配置”,如下图


然后,根据线下IDC网关设备的配置要求,将上述配置加载到IDC网关设备中。由于试验条件所限,这里不详细描述。

注意:下载配置中得RemotSubnet和LocalSubnet和创建VPN连接时得本段网段和对端网段正好是反的。因为从云上VPN网关角度看,对端是用户IDC的网段,本端是VPC网段,而从线下IDC的网关设备角度看,LocalSubnet就是指线下IDC的网段,而RemotSubnet则是指云上VPC的网段。

设置路由

到这里VPN网关基本配置完毕,但是要让云上VPC内的ECS可以直接访问线下IDC内的服务器,还需要在云上VPC设置路由。

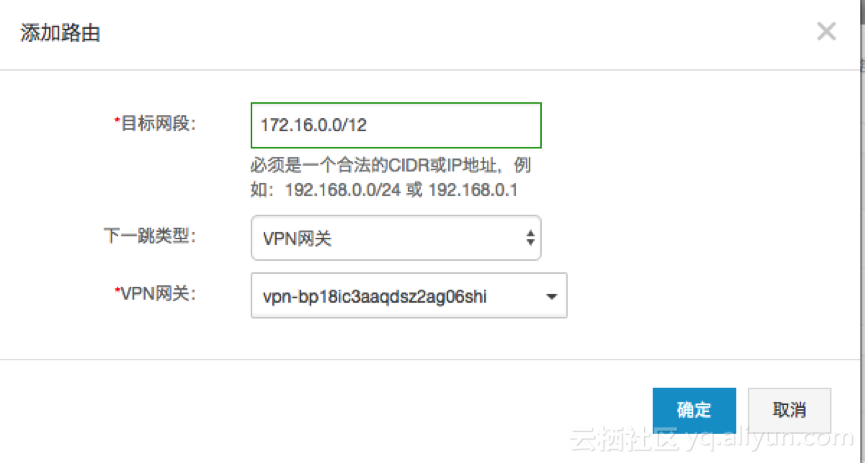

进入VPC控制台,找到VPN网关所在的VPC,点击该VPC,然后点击“路由器”,在右上角点击“添加路由”,如下图


注意:这里的目标网段是线下IDC的网段,即172.16.0.0/12,下一跳类型选择 VPN网关,并选择所使用的VPN网关实例。这个配置的意思是上,去往172.16.0.0/12 网段的访问请求都经过VPN网关转发。

测试访问

登陆到云上VPC内找一台不带公网ECS,并通过 ping 命令ping线下IDC内一台服务器的私网IP地址,验证通信是否正常。

补充:线下IDC内服务器如何访问云上资源

如果线下IDC内服务器要访问云上VPC的资源,对于ECS,RDS,SLB等实例型云产品(这种云产品的VPC类型实例使用的是VPC内的一个私网IP地址),可以直接访问,对于OSS等非实例型云产品(这类云产品的VPC访问地址一般使用100.64.0.0/10网段的一个地址,属于阿里云内部保留地址),还需要把 100.64.0.0/10 的网段添加到边界路由上,指向 VPC 方向。

展望

未来阿里云VPN网关会提供SSL协议的支持,并支持VPN网关作为专线的备份链路,当专线链路不可用时切换到VPN链路。同时,我们也会考虑支持HUB&SPOKE等高级功能。

本文转载自:http://www.jianshu.com/p/6c00235f162f
