KairosDB

       KairosDB最初是从OpenTSDB 1.x版本fork出来的一个分支,目的是在OpenTSDB的代码基础上进行二次开发来满足新的功能需求。其改造之一就是支持可插拔式的存储引擎,例如支持H2可以方便本地开发和测试,而不是像OpenTSDB一样与HBase强耦合。在其最初的几个版本中,HBase也是作为其主要的存储引擎。但是在之后的存储优化中,慢慢使用Cassandra替换了HBase,它也是第一个基于Cassandra开发的时序数据库。在最新的几个版本中,已不再支持HBase,因为其存储优化使用了Cassandra所特有而HBase没有的一些特性。

       在整体架构上,和OpenTSDB比较类似,都是采用了一个比较成熟的数据库来作为底层存储引擎。自己的主要逻辑仅仅是在存储引擎层之上很薄的一个逻辑层,这层逻辑层的部署架构是一个无状态的组件,可以很容易的水平扩展。

       在功能差异性上,它在OpenTSDB 1.x上做二次开发,也是为了对OpenTSDB的一些功能做优化,或做出一些OpenTSDB所没有的功能。我大概罗列下我看到的主要的功能差异:

1. 可插拔式的存储引擎:OpenTSDB在早期与HBase强耦合,为了追求极致的性能,甚至自研了一个异步的HBase Client(现在作为独立的一个开源项目输出:AsyncHBase)。这样也导致其整个代码都是采用异步驱动的模式编写,不光增加了代码的复杂度和降低可阅读性,也加大了支持多种存储引擎的难度。KairosDB严格定义了存储层的API Interface,整体逻辑与存储层耦合度较低,能比较容易的扩展多种存储引擎。当然现在最新版的OpenTSDB也能够额外支持Cassandra和BigTable,但是从整体的架构上,还不能说是一个支持可插拔式存储引擎的架构。

2. 支持多种数据类型及自定义类型的值:OpenTSDB只支持numeric的值,而KairosDB支持numeric、string类型的值,也支持自定义数值类型。在某些场景下,metric value不是一个简单的数值,例如你要统计这个时间点的TopN,对应的metric value可能是一组string值。可扩展的类型,让未来的需求扩展会变得容易。从第一第二点差异可以看出,KairosDB基于OpenTSDB的第一大改造就是将OpenTSDB的功能模型和代码架构变得更加灵活。

3. 支持Auto-rollup:目前大部分TSDB都在朝着支持pre-aggregation和auto-rollup的方向发展,OpenTSDB是少数的不支持该feature的TSDB,在最新发布的OpenTSDB版本中,甚至都不支持多精度数据的存储。不过现在KairosDB支持的auto-rollup功能,采取的还是一个比较原始的实现方式,在下面的章节会详细讲解。

4. 不同的存储模型:存储是TSDB核心中的核心,OpenTSDB在存储模型上使用了UID的压缩优化,来优化查询和存储。KairosDB采取了一个不同的思路,利用了Cassandra宽表的特性,这也是它从HBase转向Cassandra的一个最重要的原因,在下面的章节会详细讲解。

存储模型

        OpenTSDB的存储模型细节,其主要设计特点是采用了UID编码,大大节省了存储空间,并且利用UID编码的固定字节数的特性,利用HBase的Filter做了很多查询的优化。但是采用UID编码后也带来了很多的缺陷,一是需要维护metric/tagKey/tagValue到UID的映射表,所有data point的写入和读取都需要经过映射表的转换,映射表通常会缓存在TSD或者client,增加了额外的内存消耗;二是由于采用了UID编码,导致metric/tagKey/tagValue的基数是有上限的,取决于UID使用的字节数,并且在UID的分配上会有冲突,会影响写入。

       本质上,OpenTSDB存储模型采用的UID编码优化,主要解决的就两个问题:

1. 存储空间优化:UID编码解决重复的row key存储造成的冗余的存储空间问题。

2. 查询优化:利用UID编码后TagKey和TagValue固定字节长度的特性,利用HBase的FuzzyRowFilter做特定场景的查询优化。

       KairosDB在解决这两个问题上,采取了另外一种不同的方式,使其不需要使用UID编码,也不存在使用UID编码后遗留的问题。先看下KairosDB的存储模型是怎样的,它主要由以下三张表构成:

1. DataPoints: 存储所有原始数据点,每个数据点也是由metric、tags、timestamp和value构成。该表中一行数据的时间跨度是三周,也就是说三周内的所有数据点都存储在同一行,而OpenTSDB内的行的时间跨度只有一个小时。RowKey的组成与OpenTSDB类似,结构为tagv2>...,不同的是metric, tag key和tag value都存储原始值,而不是UID。

2. RowKeyIndex: 该表存储所有metric对应DataPoints表内所有row key的映射,也就是说同一个metric上写入的所有的row key,都会存储在同一行内,并且按时间排序。该表主要被用于查询,在根据tag key或者tag value做过滤时,会先从这张表过滤出要查询的时间段内所有符合条件的row key,后在DataPoints表内查询数据。

3. StringIndex: 该表就三行数据,每一行分别存储所有的metric、tag key和tag value。

      KairosDB采取的存储模型,是利用了Cassandra宽表的特性。HBase的底层文件存储格式中,每一列会对应一个KeyValue,Key为该行的RowKey,所以HBase中一行中的每一列,都会重复的存储相同的RowKey,这也是为何采用了UID编码后能大大节省存储空间的主要原因,也是为何有了UID编码后还能采用compaction策略(将一行中所有列合并为一列)来进一步压缩存储空间的原因。而Cassandra的底层文件存储格式与HBase不同,它一行数据不会为每一列都重复的存储RowKey,所以它不需要使用UID编码。Cassandra内降低存储空间的一个优化方案就是缩减行数,这也是为何它一行存储三周数据而不是一个小时数据的原因。要进一步了解两种设计方案的原因,可以看下HBase文件格式以及Cassandra文件格式。

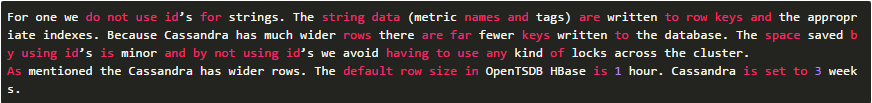

       利用Cassandra的宽表特性,即使不采用UID编码,存储空间上相比采用UID编码的OpenTSDB,也不会差太多。可以看下官方的解释:



       在查询优化上,采取的也是和OpenTSDB不一样的优化方式。先看下KairosDB内查询的整个流程:

1. 根据查询条件,找出所有DataPoints表里的row key

(1)如果有自定义的plugin,则从plugin中获取要查询的所有row key。(通过Plugin可以扩展使用外部索引系统来对row key进行索引,例如使用ElasticSearch)

(2)如果没有自定义的plugin,则在RowKeyIndex表里根据metric和时间范围,找出所有的row key。(根据列名的范围来缩小查询范围,列名的范围是(metric+startTime, metric+endTime))

2. 根据row key,从DataPoints表里找出所有的数据

       相比OpenTSDB直接在数据表上进行扫描来过滤row key的方式,KairosDB利用索引表无疑会大大减少扫描的数据量。在metric下tagKey和tagValue组合有限的情况下,会大大的提高查询效率。并且KairosDB还提供了QueryPlugin的方式,能够扩展利用外部组件来对row key进行索引,例如可以利用ElasticSearch,或者其他的索引系统,毕竟通过索引的方式,才是最优的查询方案,这也是Heroic相比KairosDB最大的一个改进的地方。

Auto-rollup

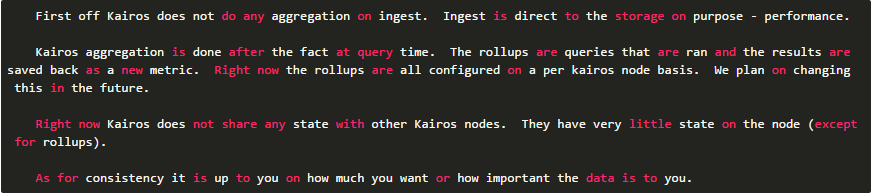

       KairosDB的官方文档中有关于auto-rollup如何配置的章节,但是在讨论组内,其关于auto-rollup的说明如下:



       总结来说,目前KairosDB提供的auto-rollup方案,还是比较简单的实现。就是一个可配置的单机组件,能够定时启动,把已经写入的数据读出后进行aggregation后再次写入,确实非常的原始,可用性和性能都比较低。

       但是有总比没有好,支持auto-rollup一定是所有TSDB的趋势,也是能拉开功能差异和提高核心竞争力的关键功能。

BlueFlood

       上面主要分析了KairosDB,第一个基于Cassandra构建的TSDB,那干脆继续分析下其他基于Cassandra构建的TSDB。

      BlueFlood也是一个基于Cassandra构建的TSDB,从这个上可以看到整体架构上核心组成部分主要有三个:

1. Ingest module: 处理数据写入。

2. Rollup module: 做自动的预聚合和降精度。

3. Query module: 处理数据查询。

       相比KairosDB,其在数据模型上与其他的TSDB有略微差异,主要在:

1. 引入了租户的维度:这是一个创新,如果你是做一个服务化的TSDB,那租户这个维度是必需的。

2. 不支持Tag:这一点上,是比较让我差异的地方。在大多数TSDB都基本上把Tag作为模型的不可缺少部分的情况下,BlueFlood在模型上居然不支持Tag。不过这有可能是其没有想好如何优化Tag维度查询的一种取舍,既然没想好怎么优化,那干脆就先不支持,反正未来再去扩展Tag是可以完全兼容的。BlueFlood当前已经利用ElasticSearch去构建metric的索引,我相信它未来的方案,应该也是基于ElasticSearch去构建Tag的索引,在这个方案完全支持好后,应该才会去引入Tag。

       模型上的不足,BlueFlood不需要去考虑Tag查询如何优化,把精力都投入到了其他功能的优化上,例如auto-rollup。它在auto-rollup的功能支持上,甩了KairosDB和OpenTSDB几条街。来看看它的Auto-rollup功能的特点:

1. 仅支持固定的Interval:5min,20min,60min,4hour,1day。

2. 提供分布式的Rollup Service:rollup任务可以分布式的调度,rollup的数据是通过离线的批量扫描获取。

       从它14年的介绍PPT上,还可以看到它在未来规划的几个功能点:

1. ElasticSearch Indexer and discovery: 目前这个已经实现,但是仅支持metric的索引,未来引入Tag后,可能也会用于Tag的索引。

2. Cloud files exporter for rollups: 这种方式对离线计算更加优化,rollup的大批量历史数据读取就不会影响在线的业务。

3. Apache Kafka exporter for rollups: 这种方式相比离线计算更进一步,rollup可以用流计算来做,实时性更加高。

       总结来说,如果你不需要Tag的支持,并且对Rollup有强需求,那BlueFlood相比KairosDB会是一个更好的选择,反之还是选择KairosDB。

Heroic

       第三个要分析的基于Cassandra的TSDB是Heroic,它在DB-Engines上的排名是第19,虽然比BlueFlood和KairosDB都落后,但是我认为它的设计实现却是最好的一个。

       Spotify在决定研发Heroic之前,在OpenTSDB、InfluxDB、KairosDB等TSDB中选用KairosDB来替换他们老的监控系统的底层。但是很快就遇到了KairosDB在查询方面的问题,最主要还是KairosDB对metric和tag没有索引,在metric和tag基数达到一定数量级后,查询会变的很慢。所以Spotify研发Heroic的最大动机就是解决KairosDB的查询问题,采用的解决方案是使用ElasticSearch来作为索引优化查询引擎,而数据的写入和数据表的Schema则完全与KairosDB一致。

简单总结下它的特点:

完整的数据模型,完全遵循metric2.0的规范。

1. 数据存储模型与KairosDB一致,使用ElasticSearch优化查询引擎。(这是除了InfluxDB外,其他TSDB如KairosDB、OpenTSDB、BlueFlood等现存最大的问题,是其核心竞争力之一)

2. 不支持auto-rollup,这是它的缺陷之一。

3. 如果你需要TSDB支持完整的数据模型,且希望得到高效的索引查询,那Heroic会是你的选择。
