openGemini查询流程源码解析

原创
2023/08/15 17:58
阅读数 52

openGemini是一款面向物联网、车联网、工业互联网、运维监控等领域的开源分布式时序数据库。作为一款专门为时序场景设计并实现的数据库系统,openGemini具有卓越的读写性能和高效的数据分析能力。本文主要介绍openGemini查询执行的流程以及关键源码解析,以方便用户理解openGemini如何高效执行查询的过程。

查询整体流程

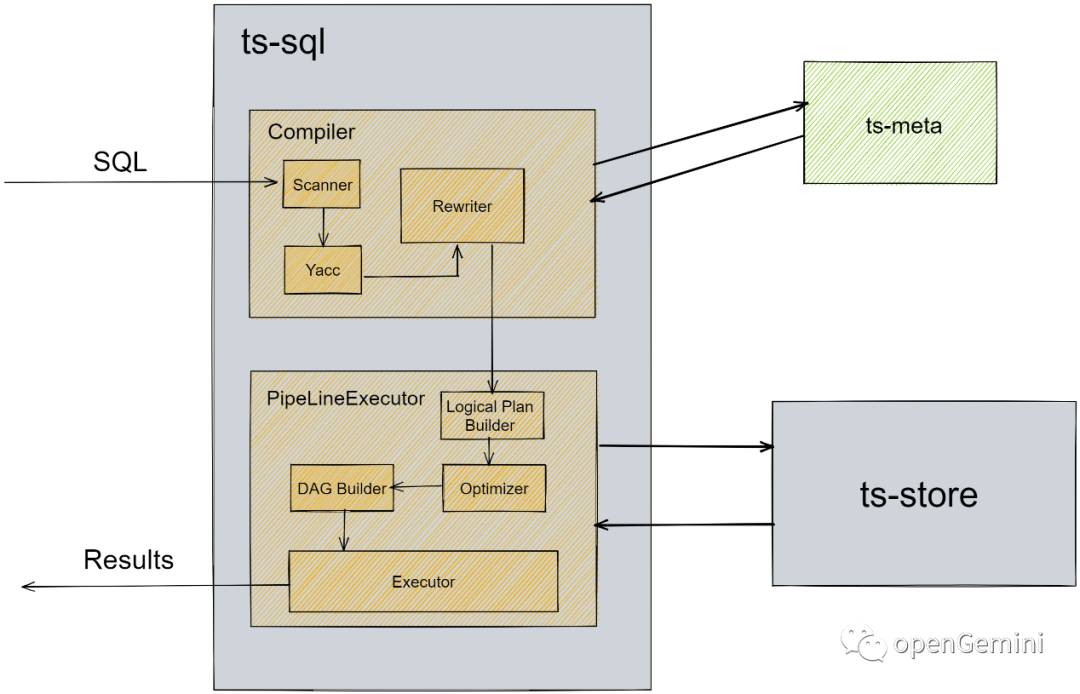

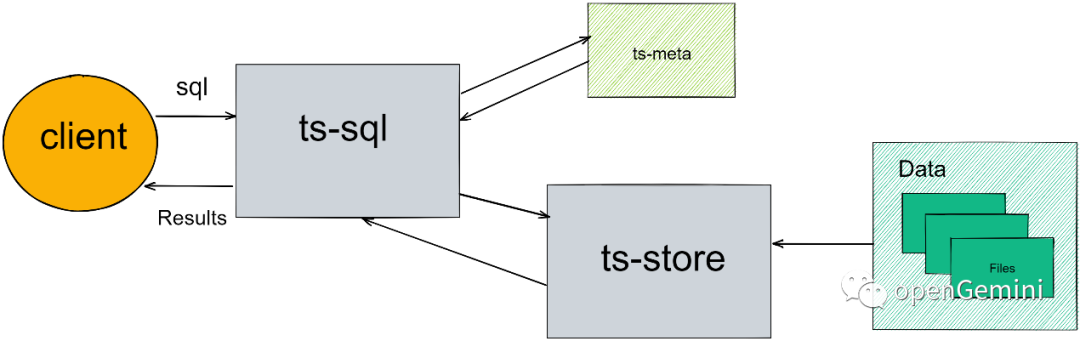

查询的整体流程如图所示,ts-sql负责与client交互,接收查询sql并且返回查询结果。具体来说,ts-sql在查询时从ts-meta中获取目标表元数据信息,生成查询计划,再转发到ts-store执行,ts-store负责从磁盘捞取数据并且进行计算,进一步将结果返回给ts-sql。

本文以聚合查询为例,详细剖析查询流程。

Select SUM(field) FROM mst WHERE tag=1 AND time > now()-1h GROUP BY tag2

ts-sql在查询流程中的数据处理过程

ts-sql节点在查询流程中主要参与的有两个模块,分别为Compiler以及Pipeline Executor,前者负责解析输入的sql语句并生成对应的语法解析树;后者负责根据语法树生成相对应Logic Plan,再转化成DAG图并发执行并获取计算的结果。

  • Compiler

Compiler和传统的数据库Compiler功能相似,由词法解析的scanner, 语法和语义解析的Parser构成,Parser使用的是基于LR语法的Yacc语法解析器,在生成对应sql的语法树之后,Compiler会有一个查询重写过程,通过与ts-meta交互获取查询列的数据类型并计算对应查询列的数据类型。

  • PipelineExecutor

PipelineExecutor的查询流程主要分为以下步骤:

  1. PipelineExecutor根据语法解析结果生成对应的Logic Plan,该Logical Plan主要包含查询计划和数据表的Schema信息;

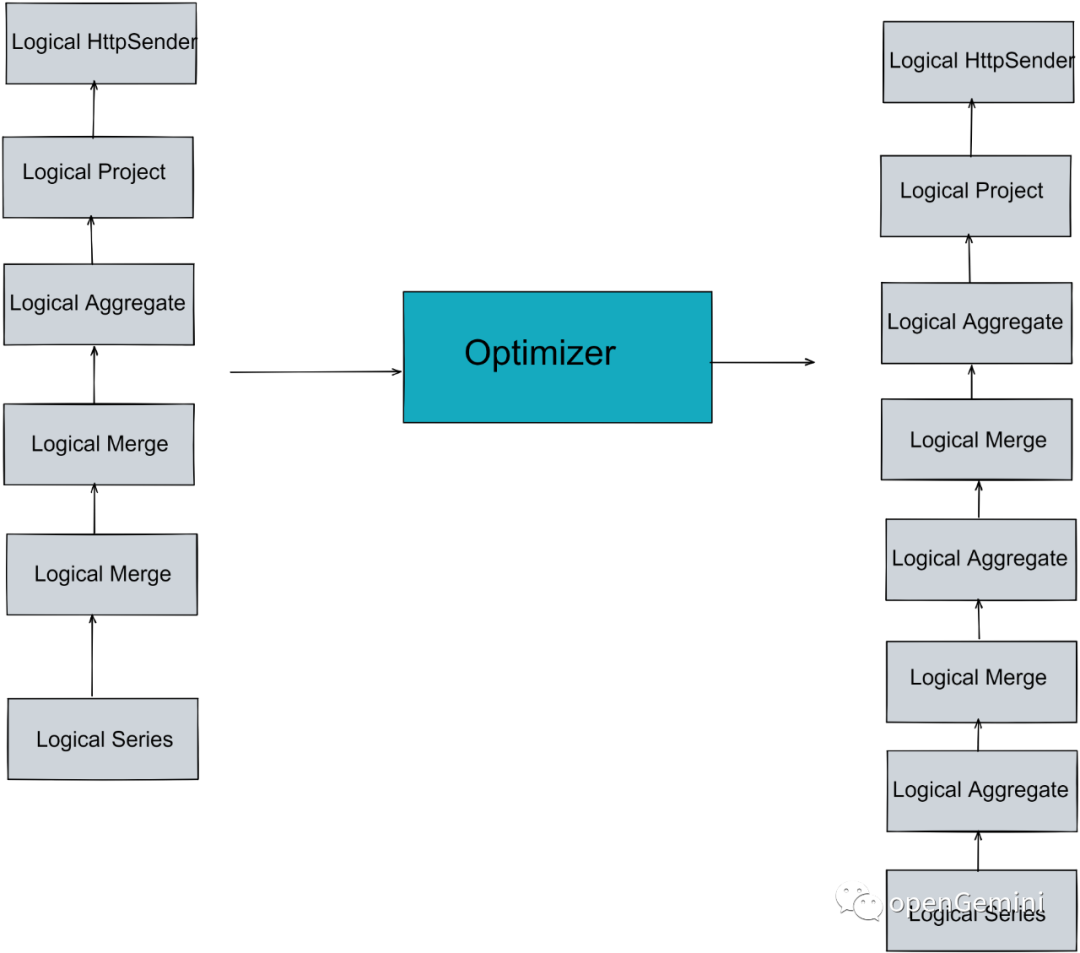

  2. Logic Plan优化,完成算子下推,Logic Plan优化前后对比如下图所示。

  3. 根据优化之后的Logical Plan生成用于查询的DAG图

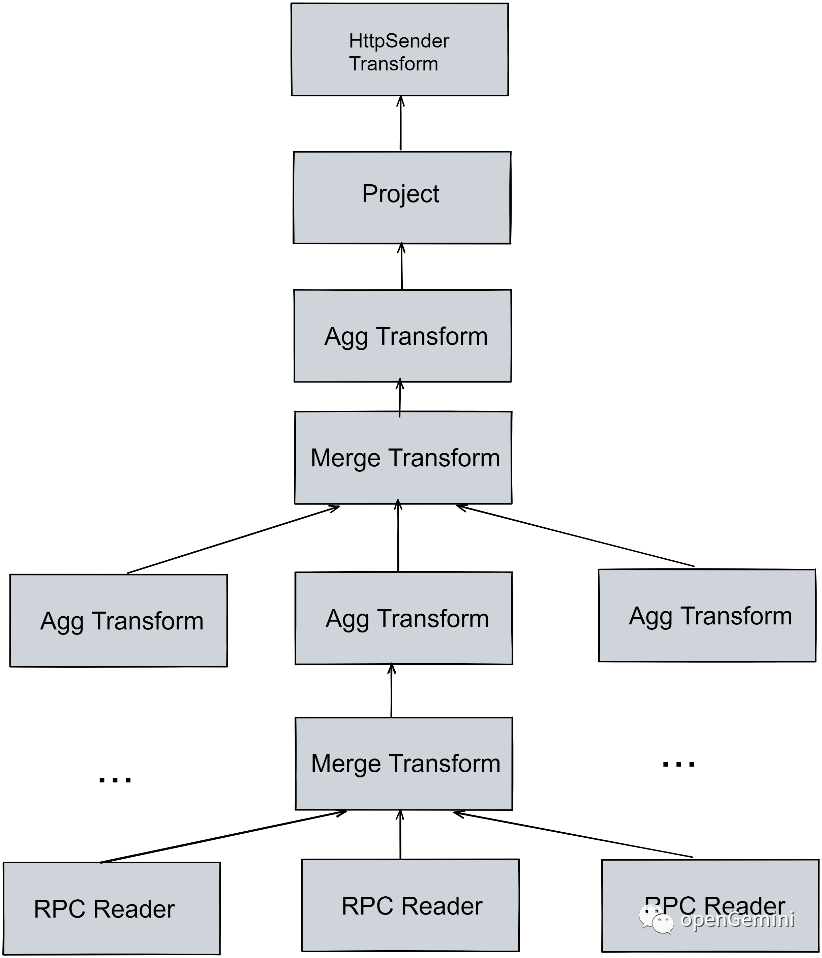

    整个查询计划可以由一张DAG图表示,每个边通过channel进行通信,每个节点代表一个用于查询计算的物理算子。PipelineExecutor执行DAG时,按照DAG图自底向上执行,RPC Reader负责接收从ts-store发送的数据,通过反序列化,将数据存放到chunk,交由上层Transform计算,以此类推。

  4. 执行查询计划

    每一个DAG节点都是由一个独立的线程负责运行,以保证查询计算的高并发和高效率。

  5. 返回查询结果

相关数据结构

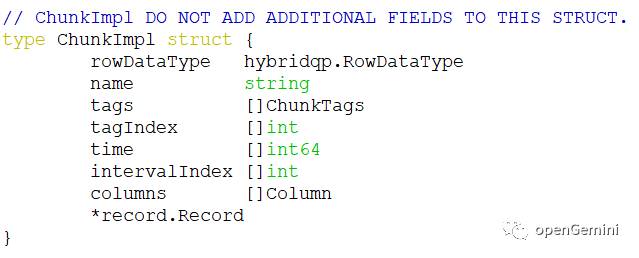

在执行查询计划时,物理算子之间用于通信的数据结构称之为chunk:

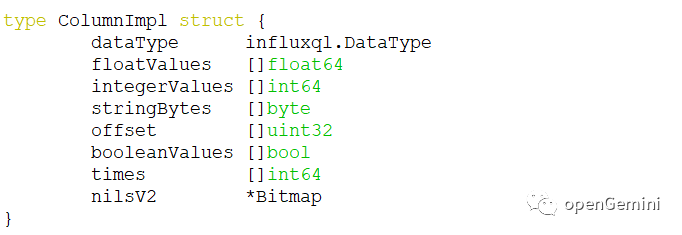

Column结构如下:

Chunk数据结构可一次性存放多列数据,查询计算均为多值计算模型,不同类型的数据放在相应的数组中,同时计算多列数据,极大的提高了查询效率。

ts-store在查询流程中的数据处理过程

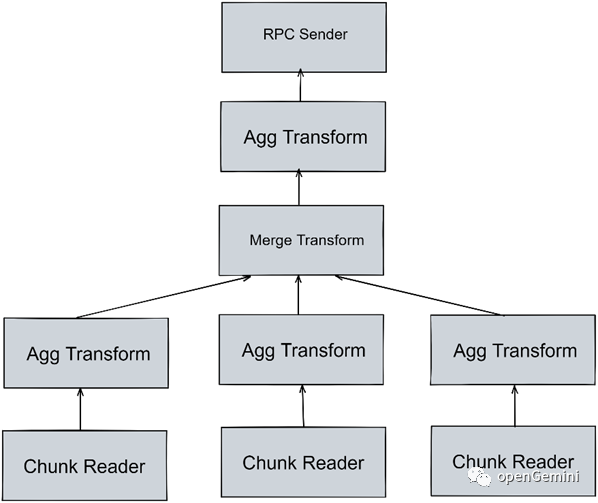

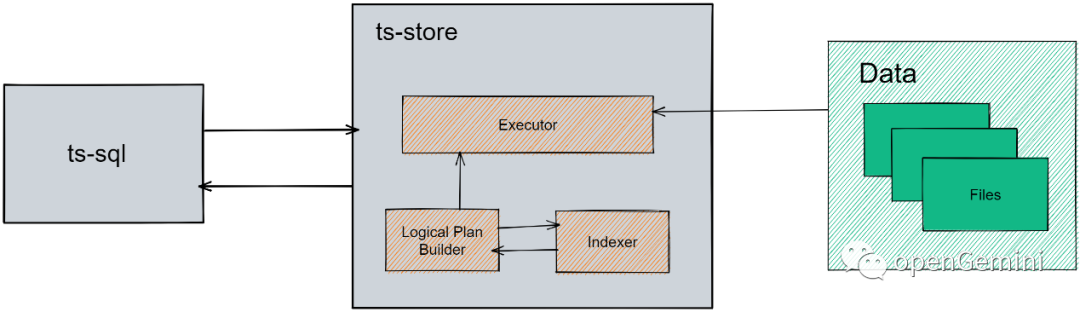

ts-store在接收到ts-sql发送的逻辑计划之后,也会根据对应的逻辑计划创建相应的DAG子图,查询和执行流程与ts-sql端的一致,唯一的区别是DAG子图的叶子节点为ChunkReader的结构,ChunkReader的数量根据当前机器cpu的核数来决定,最大程度保证查询的并发。

首先根据索引以及过滤条件过滤出时间线,接着均匀排布在多个ChunkReader中,再根据Tag Set排序之后按照顺序依次执行,通过索引扫描捞取数据进行计算。

  • ChunkReader

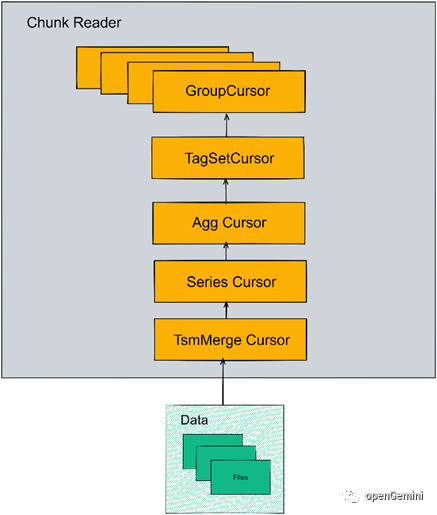

ChunkReader内部也是一个DAG子图,但是用于执行的物理算子不再是Transform,而是另一种迭代器结构Cursor,查询在ChunkReader内部也不再是并发而是串行执行,以免查询的并发线程过高。

每一个groupCursor都是以时间线为粒度的执行器,按照Tag Set顺序依次执行。TagsetCursor对应的是transform中的merge transform。

  • TsmMergeCurosr

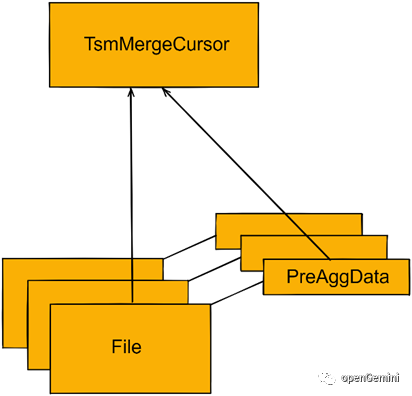

 TsmMergeCurosr数据来源有两种,分别是满足条件的所有数据,以及一些常用聚合查询的预聚合数据以提高查询速度。

常用Transform及其功能说明

名称 作用
aggregate transform 数据聚合
merge transform 数据排序
RpcReader transform 通过rpc接收chunk
RpcSender transform 通过rpc发送chunk
align transform 数据对齐
fill transform 填充空值数据:线性填充,平均填充,空值填充
filter transform 使用子查询时外用于外查询的过滤
orderby transform 使用子查询时重构外查询group by dimension
subquery transform 子查询列转换
limit transform 截断数据
groupby transform 重构子查询查询列
materialize transform 物化
httpsender transform 数据结果返回

结束

本文以宏观地视角对openGemini查询流程做了一个整体概述并详细介绍了每个模板的具体实现流程,希望对大家阅读源码有所帮助。更多精彩内容,还可以关注openGemini微信公众号~!

penGemini 官网:http://www.openGemini.org

openGemini 开源地址:https://github.com/openGemini

openGemini 公众号:

欢迎关注~ 诚邀你加入 openGemini 社区,共建、共治、共享未来!
