本期内容详细介绍 Flink 实战营第一期实战。
想要了解如何使用 Flink 实时统计最近 15 秒的商品销售额吗？本实验将以阿里云实时计算 Flink 版为基础，使用 Flink 自带的 MySQL Connector 连接 RDS 云数据库实例，并以实时商品销售数据统计的例子，引导开发者上手 Connector 的数据捕获、数据写入等功能。
完成本次实验后，您将掌握的知识有：
- 使用 Flink 实时计算平台创建并提交作业的方法；
- 编写基于 Flink Table API SQL 语句的能力；
- 使用 MySQL Connector 对数据库进行读写的方法。
Flink MySQL Connector 简介
MySQL Connector 可以将本地或远程的 MySQL 数据库连接到 Flink 中，并方便地使用 Flink Table API 与之交互、捕获数据变更、并将处理结果写回数据库。本实验主要介绍如何在阿里云实时计算平台上使用 Flink MySQL 连接器的相关功能，并使用 Table API 编写一个简单的例子，尝试 MySQL 作为源表、维表、汇表的不同功能。
步骤一：创建资源
开始实验之前，您需要开通阿里云实时计算 Flink 版，创建实验资源。
步骤二：创建数据库表
在这个例子中，我们将创建三张数据表，分别作为源表、维表、汇表，演示 MySQL Connector 的不同功能。
- 进入云数据库 RDS 后台，并登录刚刚创建资源的后台页面。
- 点击左侧边栏的 + 加号按钮，创建一个测试用数据库，然后在右侧命令区输入以下建表指令并执行：
-- Source Table; CREATE TABLE `source_table` ( `id` int unsigned NOT NULL AUTO_INCREMENT, `good_id` int DEFAULT NULL, `amount` int DEFAULT NULL, `record_time` timestamp NULL DEFAULT NULL, PRIMARY KEY (`id`) ); -- Dimension Table; CREATE TABLE `dimension_table` ( `good_id` int unsigned NOT NULL, `good_name` varchar(256) DEFAULT NULL, `good_price` int DEFAULT NULL, PRIMARY KEY (`good_id`) ); -- Sink Table; CREATE TABLE `sink_table` ( `record_timestamp` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP, `good_name` varchar(128) CHARACTER SET utf8 COLLATE utf8_general_ci DEFAULT NULL, `sell_amount` int DEFAULT NULL, PRIMARY KEY (`record_timestamp`) ); 步骤三：创建 Flink 作业

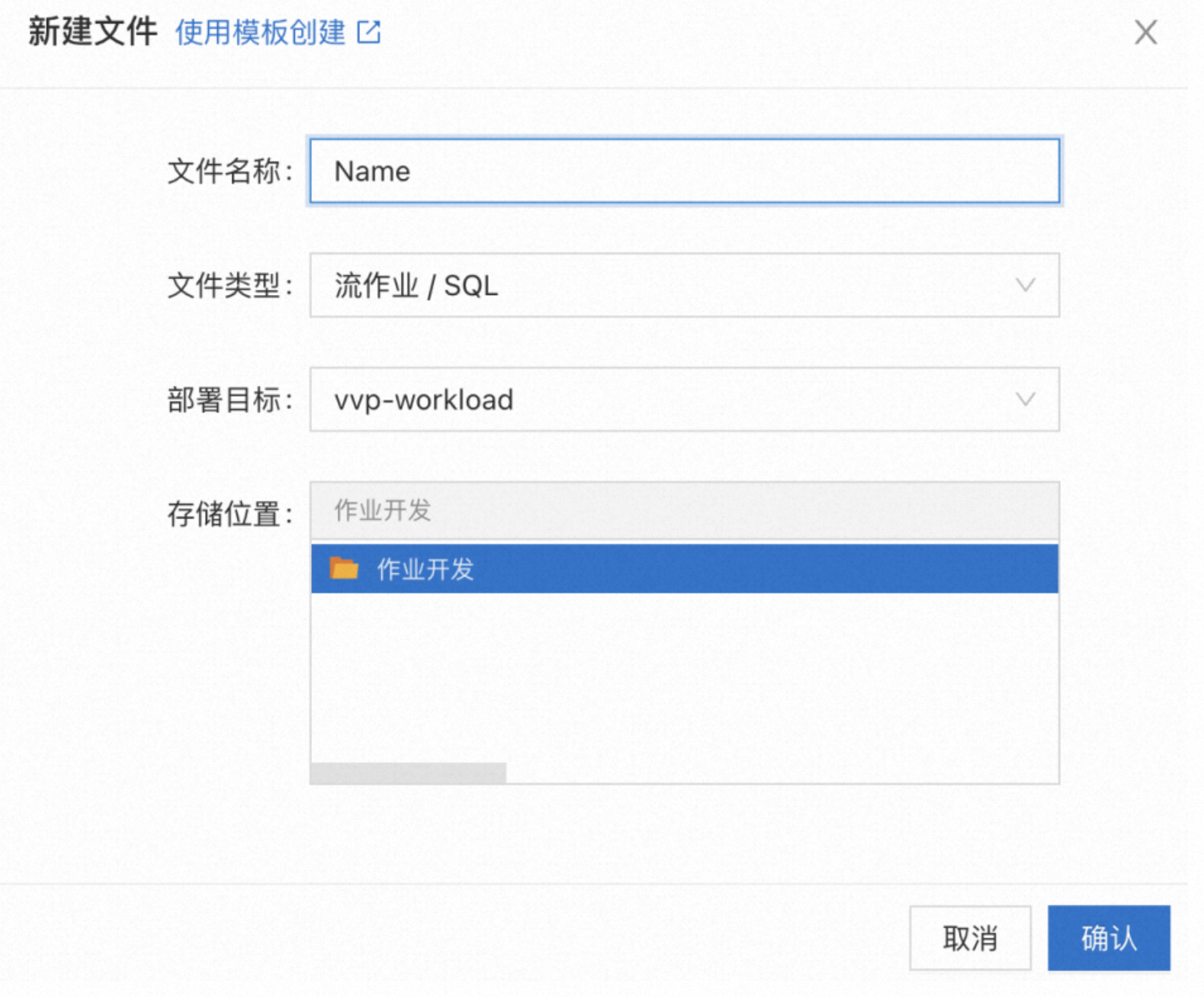

- 进入实时计算 Flink 平台，点击左侧边栏中的「应用」—「作业开发」菜单，并点击顶部工具栏的「新建」按钮新建一个作业。作业名字任意，类型选择「流作业 / SQL」，其余设置保持默认。如下所示：

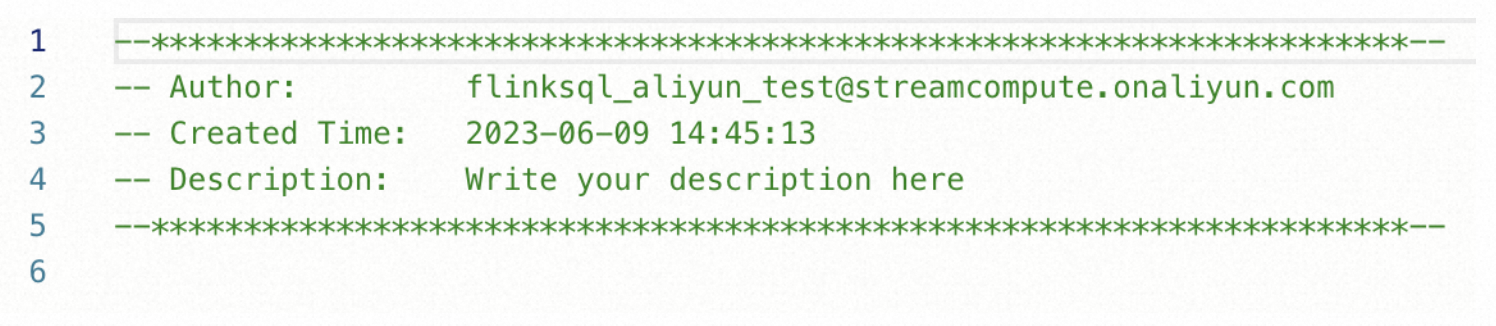

- 成功创建作业后，右侧编辑窗格应该显示新作业的内容：
- 接下来，我们在右侧编辑窗格中输入以下语句来创建一张临时表，并使用 MySQL CDC 连接器实时捕获
source_table的变化：
CREATE TEMPORARY TABLE source_table ( id INT NOT NULL PRIMARY KEY NOT ENFORCED, record_time TIMESTAMP_LTZ(3), good_id INT, amount INT, WATERMARK FOR record_time AS record_time - INTERVAL '5' SECOND ) WITH ( 'connector' = 'mysql-cdc', 'hostname' = '******************.mysql.rds.aliyuncs.com', 'port' = '3306', 'username' = '***********', 'password' = '***********', 'database-name' = '***********', 'table-name' = 'source_table' ); 需要将 hostname参数替换为早些时候创建资源的域名、将 username和 password参数替换为数据库登录用户名及密码、将 database-name参数替换为之前在 RDS 后台中创建的数据库名称。
其中，'connector' = 'mysql-cdc'指定了使用 MySQL CDC 连接器来捕获变化数据。您需要使用准备步骤中申请的 RDS MySQL URL、用户名、密码，以及之前创建的数据库名替换对应部分。
任何时候您都可以点击顶部工具栏中的「验证」按钮，来确认作业 Flink SQL 语句中是否存在语法错误。
-
为了测试是否成功地捕获了源表数据，紧接着在下面写一行

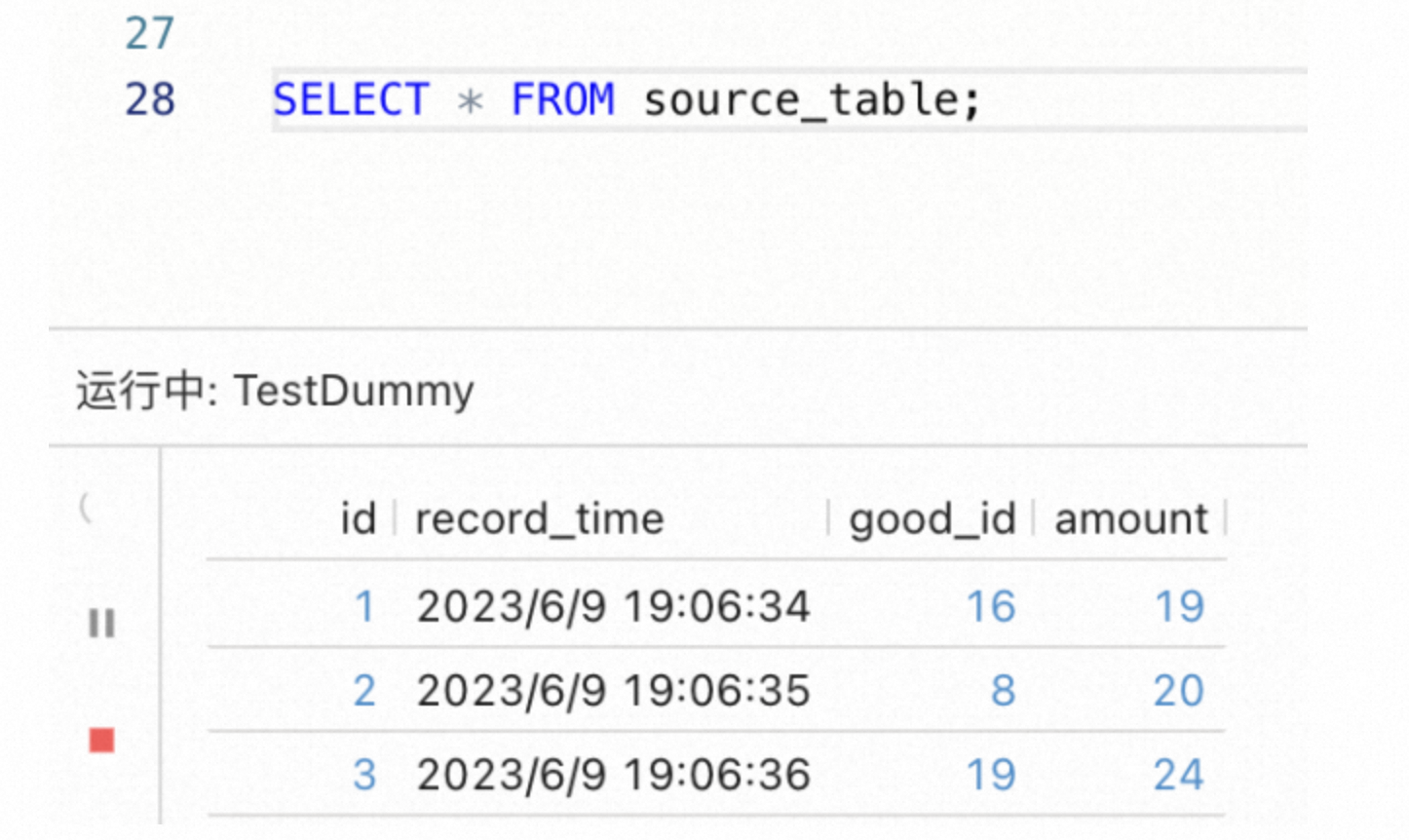

SELECT * FROM source_table;语句，并点击工具栏中的「执行」按钮。接着，向source_table表中插入一些数据。如果控制台中打印了相应的数据行，则说明捕获成功，如下图所示：
-
接下来，我们希望对原始数据按照时间窗口进行分组计算。我们使用
TUMBLE相关窗口函数结合GROUP BY，将长度 15 秒内的订单数据按照商品 ID 进行归类，并使用SUM计算其销售总额。我们在 Flink 作业编辑窗格中输入如下代码：
SELECT good_id, tumble_start( record_time, interval '15' seconds ) AS record_timestamp, sum(amount) AS total_amount FROM source_table GROUP BY tumble ( record_time, interval '15' seconds ), good_id; 为了测试这一效果，需要向数据库中插入多条数据。你可以在 RDS 中执行附件中的「示例数据.sql」来插入数据，或者使用「示例数据生成.py」脚本实时地插入数据。

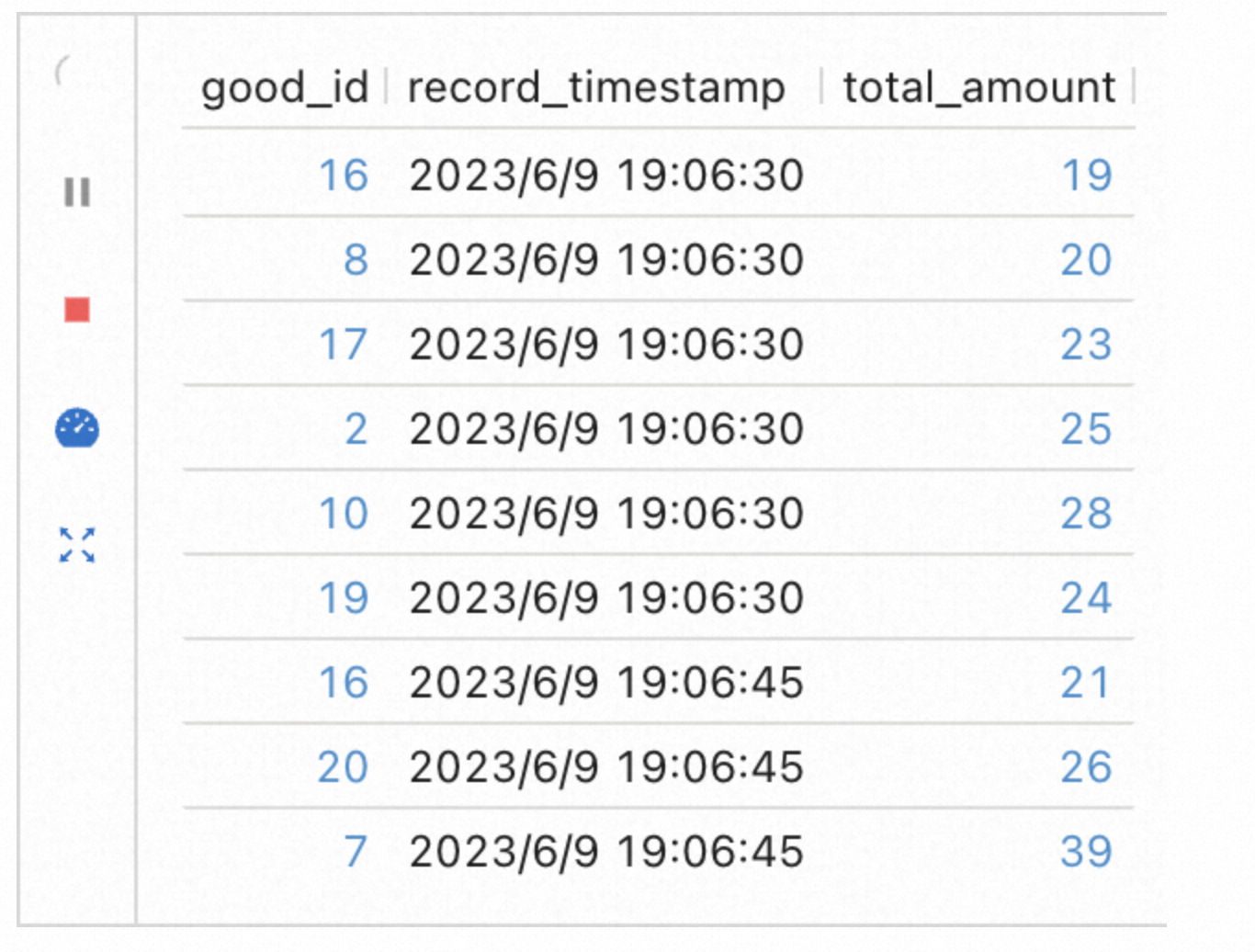

在保证源表中有数据的情况下，再次执行 Flink 作业，观察控制台的输出结果：
- 在这个业务场景中，购买商品信息使用
good_id记录，而商品 ID 到可读商品名字的映射表、每件商品的价格等信息则存储在另一张维度表（Dimension Table）中。我们同样可以使用 Flink SQL 连接维度表，只需在 Flink 作业中编写下面的语句：
CREATE TEMPORARY TABLE dimension_table ( good_id INT NOT NULL PRIMARY KEY NOT ENFORCED, good_name VARCHAR(256), good_price INT ) WITH ( 'connector' = 'mysql', 'hostname' = '******************.mysql.rds.aliyuncs.com', 'port' = '3306', 'username' = '***********', 'password' = '***********', 'database-name' = '***********', 'table-name' = 'dimension_table' ); 这里，我们希望根据上一步中统计出的「每 15 秒商品销售量」信息，计算出每件商品的销售额。由于商品名称及商品价格数据存储在另一张维度表 dimension_table中，我们需要将结果视图和 dimension_table进行 JOIN 操作，并将「商品销售量」、「商品价格」相乘计算出「商品销售额」，并提取结果中的商品可读名称信息作为结果表。
需要确保
dimension_table中存在对应商品 ID 的条目。你可以在 RDS 中执行附件中的「示例数据.sql」来插入数据。
作业代码如下：
SELECT record_timestamp, good_name, total_amount * good_price AS revenue FROM ( SELECT good_id, tumble_start( record_time, interval '15' seconds ) AS record_timestamp, sum(amount) AS total_amount FROM source_table GROUP BY tumble ( record_time, interval '15' seconds ), good_id ) AS tumbled_table LEFT JOIN dimension_table ON tumbled_table.good_id = dimension_table.good_id; 其中第 7 到 20 行和上一步骤的 SQL 语句一致。

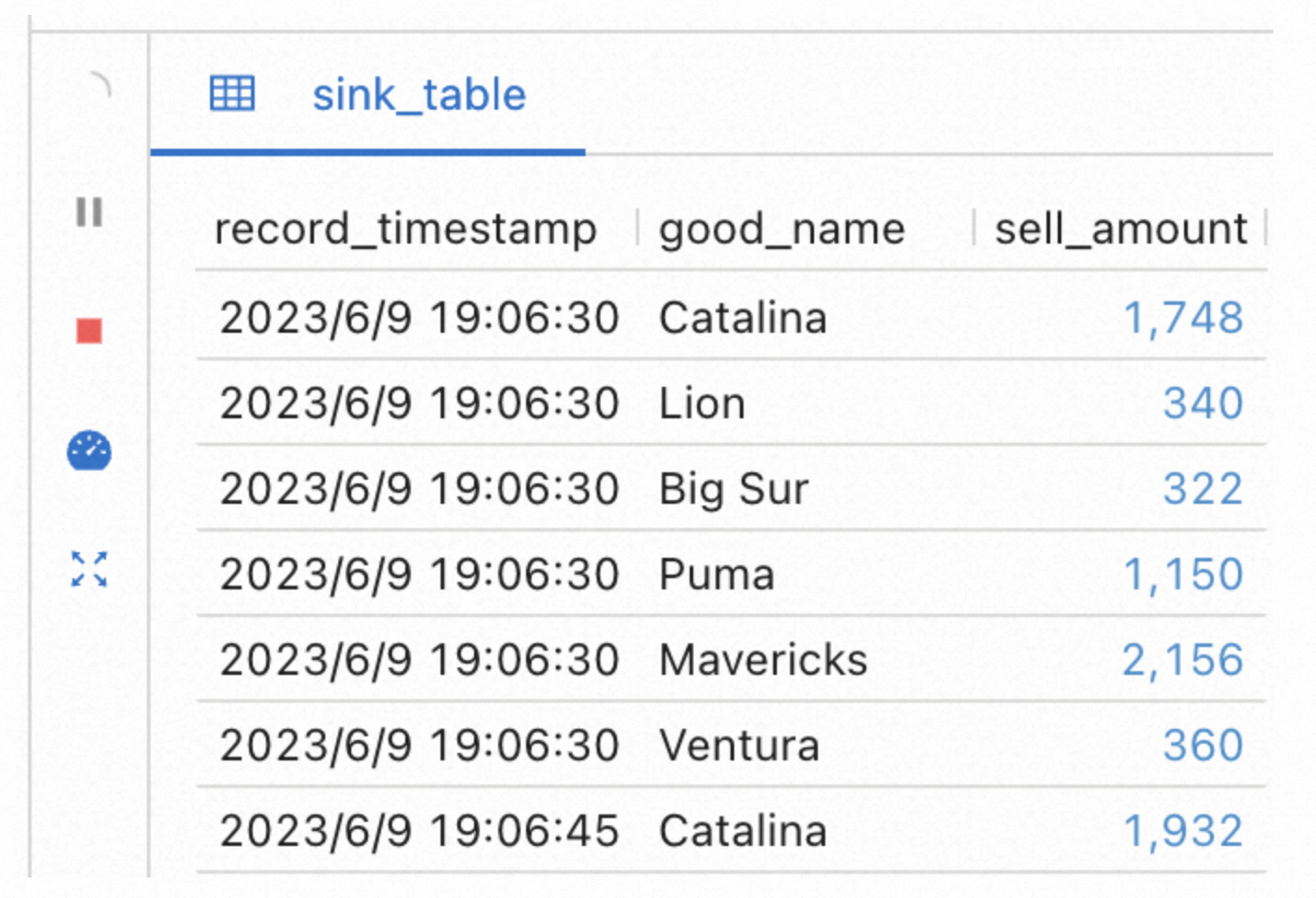

执行上面的语句，并观察控制台中的统计数据：
- 最后，我们将这些实时的统计数据写回数据库，Flink SQL 也可以简单地实现这一点。首先我们需要创建一张用于连接汇表的 Flink 临时表，如下所示：
CREATE TEMPORARY TABLE sink_table ( record_timestamp TIMESTAMP(3) NOT NULL PRIMARY KEY NOT ENFORCED, good_name VARCHAR(128), sell_amount INT ) WITH ( 'connector' = 'jdbc', 'url' = 'jdbc:mysql://******************.mysql.rds.aliyuncs.com:3306/***********', 'table-name' = 'sink_table', 'username' = '***********', 'password' = '***********', 'scan.auto-commit' = 'true' ); 然后，只需要将上面的 SELECT 语句的输出结果 INSERT 到该表就可以了：
INSERT INTO sink_table SELECT record_timestamp, -- ... 和上面的语句一样 现在，点击控制台上的「上线」按钮，即可将我们编写的 Flink SQL 作业部署上线执行。您可以使用数据库客户端等软件观察汇表中是否写入了正确的数据。
阿里云实时计算控制台在使用「执行」功能调试时，不会写入任何数据到下游中。因此为了测试使用 SQL Connector 写入汇表，您必须使用「上线」功能。

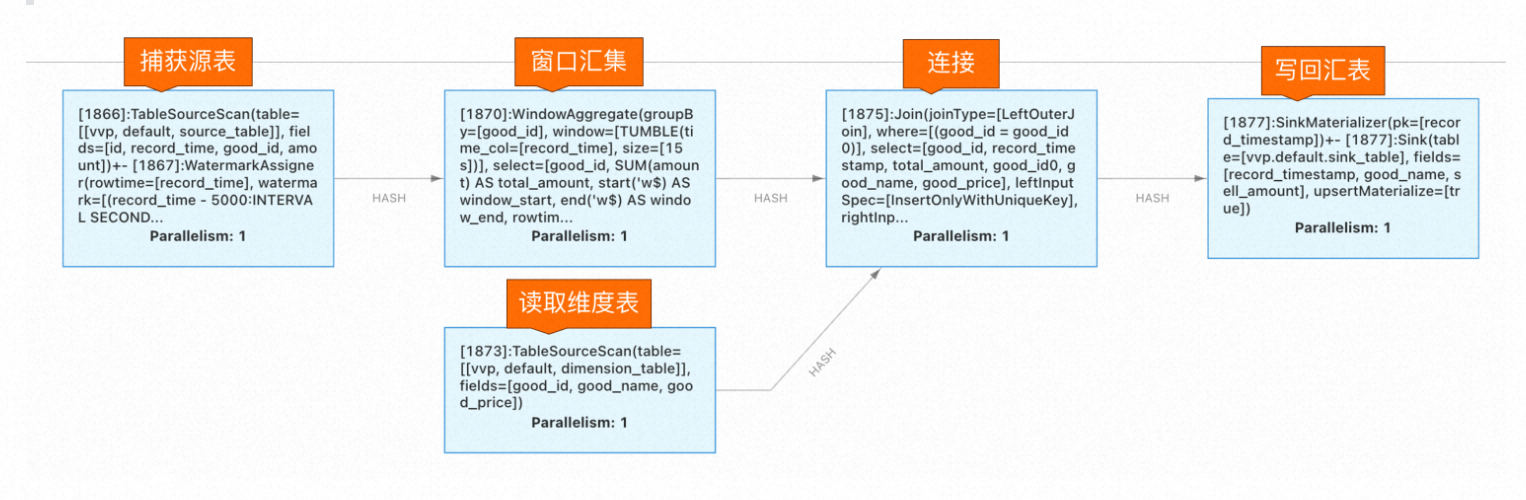

您也可以进入 Flink UI 控制台观察流数据处理图。在这个简单的示例中，首先进行的是源表数据的捕获与窗口聚合；接着和维度表进行 JOIN 操作得到运算结果；最后将处理数据存入汇表。
想要了解更多商品销售额实时统计的实验信息吗？快来尝试一下吧！
