目前网易云信 IM SDK 支持全平台，IM SDK 每次发版除了要针对新功能进行测试外，回归测试也占了很大比重，随着 IM SDK 支持的平台越来越多，API 接口越来越丰富，每次需要回归测试的范围也在不断增加，如果以人工来完成，不仅效率低下，而且可能会产生漏测、误判等问题。为了提高回归效率、持续监控程序质量，云信在“质量保障体系”建设中投入了大量精力来搭建和完善“自动化测试平台”，“API 自动化测试”作为自动化测试平台的重要组件，为“单元测试”、“回归测试”、“每日构建”等功能提供了有力支撑，接入自动化测试平台非常有意义，其中“API 自动化测试”的主要流程如下图所示，本文就“根据 API 信息转为 API 调用”、“API 调用结果转换为用例执行结果数据”在桌面端（Windows、MacOSX、Linux）实现的关键技术进行讨论。
为什么要使用反射

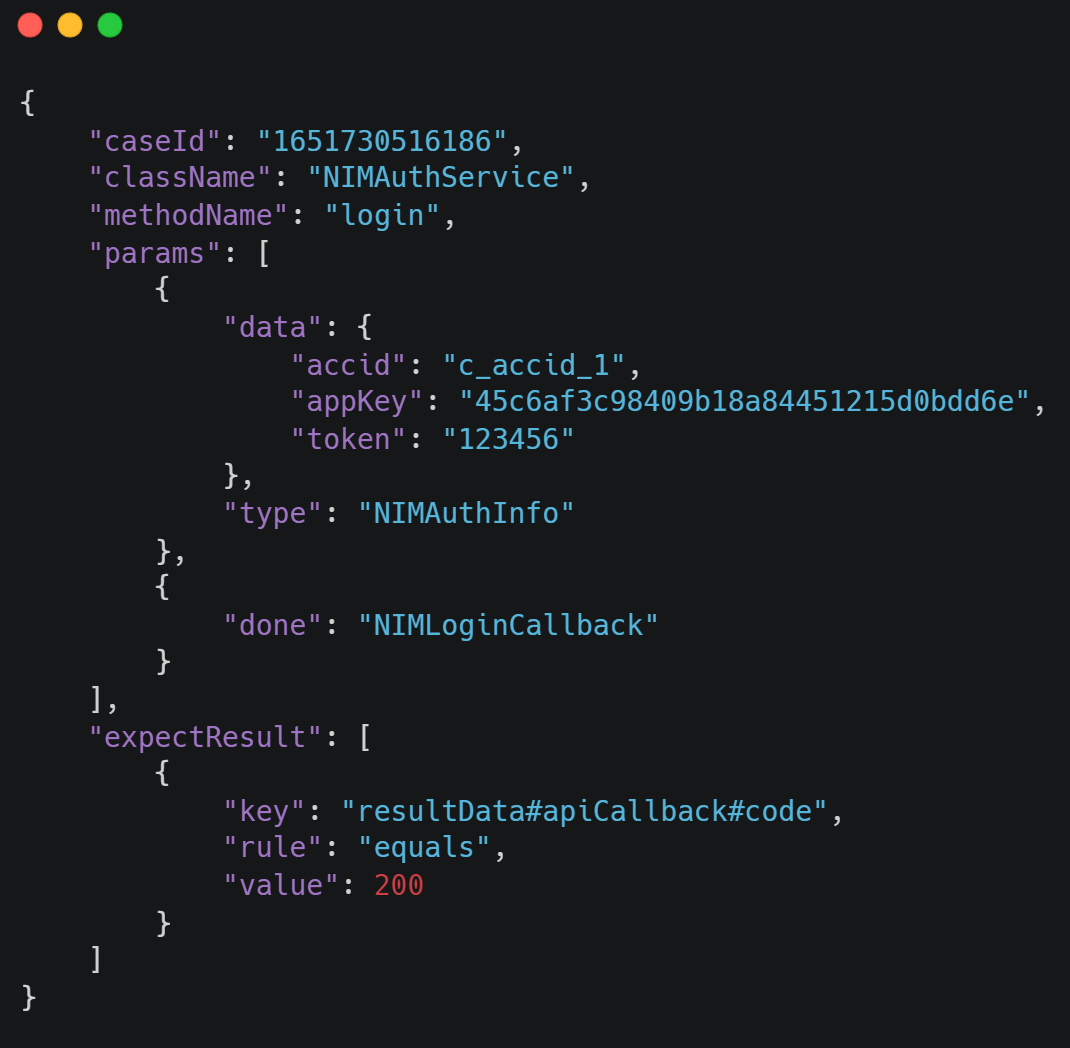

下图所展示的内容是由“自动化测试平台”下发的用例信息（为了方便展示，字段有裁剪）。
其中 className、methodName 描述了 SDK-API 的 NIMAuthService::login 方法，params 结点则描述了 login 方法的参数,根据上节提到的“根据 API 信息转为 API 调用”、“API 调用结果转换为用例执行结果数据”，其中涉及到转换有两种：
-
API 转换
根据用例传入的 className、methodName 来找到对应的 API。
从上图的数据上来看要找到 NIMAuthService::login 进行调用。
-
数据转换
JsonData2cppStruct，测试平台 Json 数据转换到 C++ 数据。
cppStruct2JsonData，C++ 执行结果数据转换为 Json 数据上报到测试平台。
从上图的数据上来看要把 data 节点的数据转换为 NIMAuthInfo，做为 NIMAuthService::login 的调用参数.
对于这种场景使用“反射”无疑是最适宜与优雅的方式，为什么这么说呢，可以进行如下的对比：
IM SDK-API（仅示例）：
namespace nim {
struct AuthInfo {
std::string accid;
std::string token;
std::string appkey;
};
struct AuthCallbackParam {
std::string accid;
bool result;
int step;
};
using LoginCallback = std::function<void(const AuthCallbackParam&)>;
struct NIMAuthService {
static bool login(const AuthInfo& info) {
std::cout << info.accid << " / " << info.token << " / " << info.appkey << std::endl;
return true;
}
static void loginEx(const AuthInfo& info,const LoginCallback& callback) {
std::cout << info.accid << " / " << info.token << " / " << info.appkey << std::endl;
if (callback != nullptr) {
callback(true);
}
}
};
}不使用反射机制，需要根据输入的 Json 数据来查找对应的 service，并找到对应的方法，把 Json 数据转换为对应的 C++ 结构，然后进行 API 调用，基中会涉及到大量的重复逻辑的判断。
struct ParameterConverter {
static bool FromJsonData(const std::string& param, nim::AuthInfo& auth_info) {
auto json_param = nlohmann::json::parse(param);
if (json_param.is_object()) {
if(auto it = json_param.find("accid");it != json_param.end())
it->get_to(auth_info.accid);
if (auto it = json_param.find("token"); it != json_param.end())
it->get_to(auth_info.token);
if (auto it = json_param.find("appkey"); it != json_param.end())
it->get_to(auth_info.appkey);
}
return true;
}
};
bool InvokeSDKAPI(
const std::string& serviceName,
const std::string& functionName,
const std::string param) {
if (serviceName.compare("NIMAuthService") == 0) {
if (functionName.compare("login") == 0) {
nim::AuthInfo auth_info;
if (ParameterConverter::FromJsonData(param, auth_info)) {
nim::NIMAuthService::login(auth_info);
}
}
......
}
......
return true;
}引入反射机制之后：
RefRegStruct(nim::AuthInfo
, RefRegStructField(accid, "accid")
, RefRegStructField(token, "token")
, RefRegStructField(appkey, "appkey")
);
bool InvokeSDKAPI(
const std::string& serviceName,
const std::string& functionName,
const std::string param) {
auto res = SDKAPIRefManager::InvokeAPI({ serviceName, functionName }, { param });
std::cout << serviceName << "::" << functionName << " result:" << res << std::endl;
return true;
}
int main() {
std::string param("{\"accid\":\"test_accid\",\"token\":\"123456\",\"appkey\":\"45c6af3c98409b18a84451215d0bdd6e\"}");
auth_info.accid = "test_accid";
RegApi("NIMAuthService", "login",&nim::NIMAuthService::login);
auto res = SDKAPIRefManager::InvokeAPI({ "NIMAuthService", "login" }, { param });
std::cout << "NIMAuthService::login result:" << res << std::endl;
return 0;
}在进行 API 调用时，可以直接从 SDKAPIRefManager 中查询已注册的反射信息进行 API 调用。
引入反射的意义 :
对于统一、通用的接口描述，使用反射来实现从无类型数据构造运行时参数，查找 API 并完成调用。
-
测试平台，完成 SDK 平台无关性、业务一致性测试。
-
测试接入程序具备“接入便捷”，“兼容多版本 SDK”、“易维护”的特性。
配合代码的自动化生成，在不投入过多精力的情况下，也可以做到程序质量的有效提升。关于“API 反射信息注册”会在下面的章节中进行详细的介绍。
反射的实现原理
对于 Java、Object-c、C# 的程序员来说”反射“是很常用的机制，但 C++ 出于性能及语言特性的考虑，并没有实现反射机制，C++ 虽然没有提供反射的实现，但强大的 C++ 语言可以很方便的实现反射机制。
为了方便进行转换使用的 Json 库为 nlohmann/json（https://github.com/nlohmann/json）
可以先看下面示例代码：
struct Test {
int index{1};
std::string name{"test_1"};
void printInfo() const {
std::cout << "index:" << index << " name:" << name << std::endl;
}
};
int main() {
auto index_addr = &Test::index;
auto name_addr = &Test::name;
auto fun_print_addr = &Test::printInfo;
Test test;
test.index = 1;
test.name = "test_1";
test.printInfo();
test.*index_addr = 2;
test.*name_addr = "test_2";
(test.*fun_print_addr)();
return 0;int index{0};
}输出结果：
index:1 name:test_1
index:2 name:test_2
观察示例中的代码可以发现，通过取得类成员变量的地址来完成对具体类实例对象成员进行调用。
auto index_addr = &Test::index;
auto name_addr = &Test::name;
auto fun_print_addr = &Test::printInfo;
test.*index_addr = 2;
test.*name_addr = "test_2";
(test.*fun_print_addr)();
而这种机制，也是我们实现 C++ 反射的基石。
反射的实现主要可以分为三个方面:
-
元数据生成
元数据是 C++ 对象的描述信息，保存了 C++ 全局函数、全局对象、对象的成员函数及成员变量的地址、用于反射查找的名称等信息，参考示例代码，可以把 auto index_addr、auto name_addr、auto fun_print_addr 理解为元数据。
-
元数据反射
元数据反射可以理解为依据外部输入的反射信息包括对象名称、数据的格式化字符串（比如 Json、xml 等)、方法名称、生成对应的 C++ 对象或查找对应的 C++ 方法。
-
API 调用
根据查找到方法及根据数据的格式化字符串生成的 C++ 对象来完成相应的 API 调用。
按照元数据生成的时机,反射可以分为两种类型：
-
动态反射
在程序运行时才会生成对应类型的元数据信息，优点是需要转换时才生成元数据信息，占用内存小，缺点是运行速度稍慢。
-
静态反射
在程序的编译期生成元数据信息，优点是元数据不需要动态生成，运行速度稍快，缺点是包体积与内存占用会增加。
对于自动化测试这个场景，在内部使用，对包大小、内存占用等没有太大要求，为了提高用例执行效率以及反射代码的自动生成的便捷性，我们采用了静态反射。
静态反射的实现
1. 结构体的元数据信息保存
如上面的示例代码，struct Test 的每个字段都可以取得其在类中的偏移&类型信息，把偏移&类型信息及变量名称保存下来，生成字段的反射信息，struct 做为反射信息查找的关键字。
C++11 提供了 std::tuple，可以很方便的存储这些信息，形如：
std::tuple
< std::tuple<TSField1,std::string/*field1_name*/>
, std::tuple<TSField2,std::string/*field2_name*/>
, std::tuple<TSField3,std::string/*field3_name*/>
,......>;通过特化 nlohmann::adl_serializer 结合 struct 的元数据信息来实现 struct 的 to_json、from_json。
关于这部分内容已有大神给出了比较详细的介绍《现代 C++ 编译时 结构体字段反射》
（https://zhuanlan.zhihu.com/p/88144082）
2. API的元数据信息保存
从”测试服务器“上下发的测试用例，SDK-API 参数以 Json 的格式传递，由于掌握了结构体与 Json 的数据的转换，如果把 API 的调用转换为字符串映射，即对 SDK-API 进行类型擦除，在进行 API 调用时根据 SDK-API 注册信息，把 jsonArray/stringArray 转换 tuple 结构（例如 std::tuple），然后进行 tupleCall，完成 API 的调用。

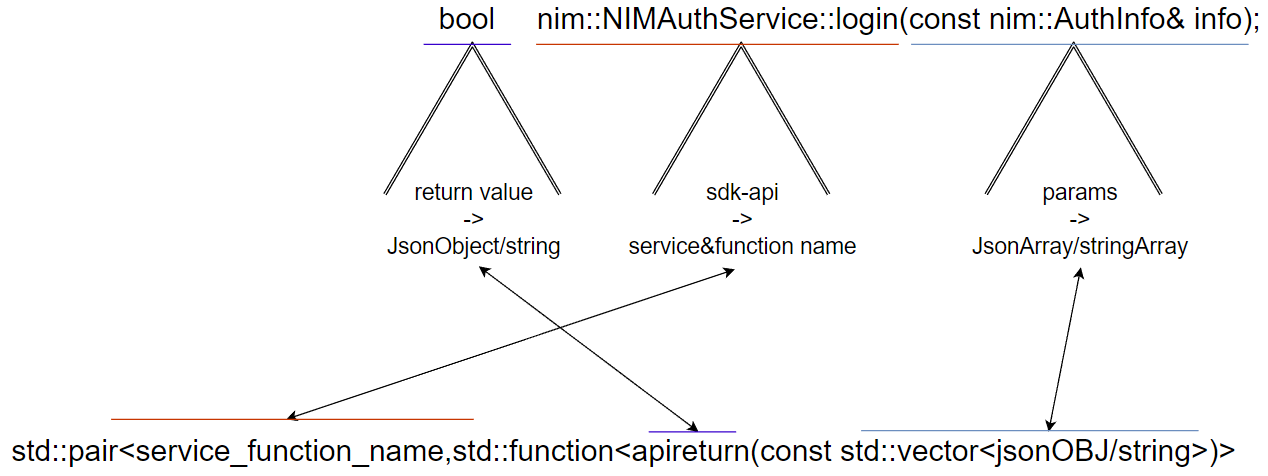

映射关系如下：
所以有如下的定义：
/// 参数类型定义
using function_param_t = std::string;
/// 返回值定义
using function_return_t = std::string;
/// sdk-api名称定义,用于反射信息注册与查找
struct _function_name {
std::string service_name;
std::string api_name;
};
using function_name_t = _function_name;
using function_param_list_t = std::vector<function_param_t>;
/// 类型擦除后的api格式定义
using api_function_wrapper_t = std::function<function_return_t(const function_param_list_t&)>;
/// api反射信息的聚合包装
struct _api_wrapper {
function_name_t function_name;
api_function_wrapper_t api;
};
using api_wrapper_t = _api_wrapper;
/// api反射信息的存储容器定义
using api_function_list_t = std::map<function_name_t, api_wrapper_t>;3. API 类型擦除
限于篇幅，只介绍一下静态函数的处理，所谓 API 类型擦除是指把不同类型的 API 接口统一到一样的定义方式，这里我们指定的统一定义 using api_function_wrapper_t = std::function<function_return_t(const function_param_list_t&)>;
function_return_t：API 返回值的 Json 格式字符串。
function_param_list_t：API 参数的 Json 格式字符串。
JsonParam2Tuple 方法就是根据“结构体反射信息”，把测试平台下发的 Json 参数映射为 tuple 结构，例如 std::tuple。
MakeInvokeApi 用于生成类型擦除的通用 API 调用对象
（api_function_wrapper_t）
_InvokeStaticApi 可以理解为 SDK-API 的真正调用，它保留了 SDK-API 的原始描述，并负责把 JsonParams 转换为 tuple，调用 tupleCall，取得返回值后把 cppParam 转换为 JsonParam。
/// 注册api反射信息
template <typename TApi, TApi api,
typename std::enable_if_t<!std::is_member_function_pointer<TApi>::value,nullptr_t> = nullptr>
static void RegisterApi(const std::string& service_name,const std::string& api_name) {
api_wrapper_t _api_wrapper;
_api_wrapper.function_name = { service_name,api_name };
_api_wrapper.api = MakeInvokeApi<TApi>(api);
RegisterApi(_api_wrapper);
}
static void RegisterApi(const api_wrapper_t& api) {
api_list[api.function_name] = api;
}
/// 生成类型擦除后的api元信息
template <typename TApi,
typename std::enable_if_t<!std::is_member_function_pointer<TApi>::value,nullptr_t> = nullptr>
static api_function_wrapper_t MakeInvokeApi(TApi api) {
return [api](const function_param_list_t& info) -> function_return_t {
return _InvokeStaticApi(info, api);
};
}
template <typename R, typename... Args，
typename std::enable_if<!std::is_void<R>::value, nullptr_t>::type = nullptr>
static function_return_t _InvokeStaticApi(const function_param_list_t& info,R(*f)(Args...)) {
auto _tuple = JsonParam2Tuple<Args...>(info);
auto _value = TupleCall(f, _tuple);
return StructToJson(_value);
}
template<typename TStruct>
static TStruct JsonToStruct(const std::string& json_param) {
auto json_obj = nlohmann::json::parse(json_param);
if (json_obj.is_object())
return json_obj.get<TStruct>();
return TStruct();
}
template<typename TStruct>
static std::string StructToJson(const TStruct& param) {
return nlohmann::json(param).dump();
}
template <typename... Args, std::size_t... Is>
static auto JsonParam2TupleImpl(const function_param_list_t& info,
const std::index_sequence<Is...>) {
return std::make_tuple(JsonToStruct<std::decay<Args>::type>(info[Is])...);
}
template <typename... Args>
static auto JsonParam2TupleImpl(const function_param_list_t& info) {
return JsonParam2TupleImpl<Args...>(info, std::make_index_sequence<sizeof...(Args)>());
}
template <typename... TArgs>
static auto JsonParam2Tuple(const function_param_list_t& info) {
return JsonParam2TupleImpl<TArgs...>(info);
}
template <typename TReturn, typename... TArgs, std::size_t... I>
static TReturn TupleCallImpl(TReturn(*fun)(TArgs...),
const std::tuple<std::remove_reference_t<std::remove_cv_t<TArgs>>...>& tup,
std::index_sequence<I...>) {
return fun(std::get<I>(tup)...);
}
template <typename TReturn, typename... TArgs,
typename = typename std::enable_if<!std::is_member_function_pointer<
TReturn(*)(TArgs...)>::value>::type>
static TReturn TupleCall(TReturn(*fun)(TArgs...),
const std::tuple<std::remove_reference_t<std::remove_cv_t<TArgs>>...>& tup) {
return TupleCallImpl(fun, tup,std::make_index_sequence<sizeof...(TArgs)>());
}4. API 调用
通过注册信息来调用相应的 API，通过 api_name 来找到已注册的元数据信息，取到 api_wrapper，进行 API 调用，与普通函数调用无异。
static function_return_t InvokeAPI(
const function_name_t& api_name,
const function_param_list_t& param_list) {
auto it = api_list.find(api_name);
if (it != api_list.end())
return it->second.api(param_list);
return function_return_t();
}5. 关于回调的处理
在 SDK 的模拟代码中有 NIMAuthService::loginEx 的定义，基参数列表是一个 LoginCallback，它是一个函数对象，无法通过 Json 来进行格式化，此时 loginEx 转换的 param_list[1]（LoginCallback）仅相当于一个占位符，它的类型，可以在注册 API 时进行推导，然后通过 JsonToStruct 的特化来进行处理，生成可以与 SDK-API 兼容的回调对象，在生成的回调对象执行中，把回调结果通知出去。
特化及示例代码:
RefRegStruct(nim::AuthCallbackParam
, RefRegStructField(accid, "accid")
, RefRegStructField(step, "step")
, RefRegStructField(result, "result")
);
template <>
nim::LoginCallback SDKAPIRefManager::JsonToStruct<nim::LoginCallback>(
const function_param_t& value)
{
return SDKAPIRefManager::MakeAPICallback(
"nim::LoginCallback",
((nim::LoginCallback*)(nullptr))
);
}
int main() {
std::string param("{\"accid\":\"test_accid\",\"token\":\"123456\",\"appkey\":\"45c6af3c98409b18a84451215d0bdd6e\"}");
auth_info.accid = "test_accid";RegApi("NIMAuthService", "loginEx",nim::NIMAuthService::loginEx);
SDKAPIRefManager::InvokeAPI({ "NIMAuthService", "loginEx" }, { struct_text ,"LoginCallback"});
return 0;
}
RegApi("NIMAuthService", "login",&nim::NIMAuthService::login);对应的实现代码：
template <typename TTup, typename... Args, size_t... Is>
static void TupleToCbArgsImpl(const TTup& tup,
function_param_list_t& args,
std::index_sequence<Is...>) {
args = { StructToJson(std::get<Is>(tup))... };
}
template <typename TTup, typename... Args>
static void TupleToCbArgsImpl( const TTup& tup,function_param_list_t& args) {
TupleToCbArgsImpl<TTup, Args...>(
tup, args, std::make_index_sequence<sizeof...(Args)>());
}
template <typename... TArgs>
static function_param_list_t TupleToCbArgs(const std::tuple<TArgs...>& tup) {
function_param_list_t args;
TupleToCbArgsImpl<std::tuple<TArgs...>, TArgs...>(tup, args);
return args;
}
template <typename TReturn, typename... TArgs>
static std::function<TReturn(TArgs...)>
MakeAPICallback(
const std::string& callback_name,
const std::function<TReturn(TArgs...)>* realcb) {
auto callback = [callback_name](TArgs... param) -> TReturn {
auto tup = std::make_tuple(std::forward<TArgs>(param)...);
auto ret = TupleToCbArgs(tup);
OnAPICallback(callback_name,ret);
return TReturn();
};
return callback;
}
static void OnAPICallback(const std::string& callback_name, const function_param_list_t& param) {
std::cout << callback_name << std::endl;
std::cout << "params:" << std::endl;
std::cout << "--begin" << std::endl;
for (auto& it : param) {
std::cout << it << std::endl;
}
std::cout << "--end" << std::endl;
}回调的注册可以使用宏来完成：
#define CallbackDescription(Callback) ((Callback *)(nullptr))
#define CallbackSpecialization(callback_name,Callback) \
template <> \
Callback SDKAPIRefManager::JsonToStruct<Callback>( \
const function_param_t &value) { \
return SDKAPIRefManager::MakeAPICallback(callback_name, \
CallbackDescription(Callback)); \
}
示例代码总览：
namespace nim {
struct AuthInfo {
std::string accid;
std::string token;
std::string appkey;
};
struct AuthCallbackParam {
std::string accid;
bool result;
int step;
};
using LoginCallback = std::function<void(const AuthCallbackParam& param)>;
struct NIMAuthService {
static bool login(const AuthInfo& info) {
std::cout
<< "api-NIMAuthService::login"
<< info.accid << " / "
<< info.token << " / "
<< info.appkey << std::endl;
return true;
}
static void loginEx(const AuthInfo& info,const LoginCallback& callback) {
std::cout
<< "api-NIMAuthService::loginEx"
<< info.accid << " / "
<< info.token << " / "
<< info.appkey << std::endl;
if (callback != nullptr) {
AuthCallbackParam param;
callback({ info.accid,true,3 });
}
}
};
}
RefRegStruct(nim::AuthInfo
, RefRegStructField(accid, "accid")
, RefRegStructField(token, "token")
, RefRegStructField(appkey, "appkey")
);
RefRegStruct(nim::AuthCallbackParam
, RefRegStructField(accid, "accid")
, RefRegStructField(step, "step")
, RefRegStructField(result, "result")
);
CallbackSpecialization("nim::LoginCallback", nim::LoginCallback);
int main() {
std::string param("{\"accid\":\"test_accid\",\"token\":\"123456\",\"appkey\":\"45c6af3c98409b18a84451215d0bdd6e\"}");
RegApi("NIMAuthService", "login",&nim::NIMAuthService::login);
RegApi("NIMAuthService", "loginEx", &nim::NIMAuthService::loginEx);
auto res = SDKAPIRefManager::InvokeAPI({ "NIMAuthService", "login" }, { param });
std::cout << "NIMAuthService::login result:" << res << std::endl;
SDKAPIRefManager::InvokeAPI({ "NIMAuthService", "loginEx" }, { param ,"LoginCallback"});
return 0;
}NIMAuthService::login result:true输出结果:
api-NIMAuthService::logintest_accid / 123456 / 45c6af3c98409b18a84451215d0bdd6e
NIMAuthService::login result:true
api-NIMAuthService::loginExtest_accid / 123456 / 45c6af3c98409b18a84451215d0bdd6e
nim::LoginCallback
params:
--begin
{"accid":"test_accid","result":true,"step":3}
--end
