Flash图表控件FusionCharts如何在图表中显示标识和图片

原创
2013/08/20 16:13
阅读数 329

在FusionCharts的图表中显示外部商标

使用FusionCharts之后,用户可以在运行时加载需要在图表中显示的外部标识/图片/图像。这个标识可以GIF / JPEG / PNG或SWF文件格式驻留在和图表SWF相同的子域。用户需要使用图表元素的logoURL属性加载标识,如下所示:

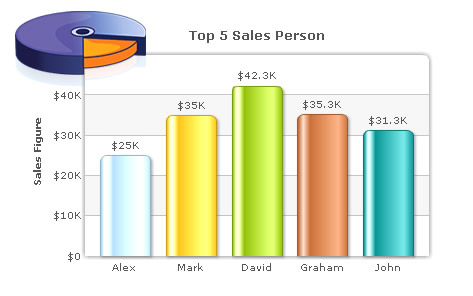

<chart yAxisName='Sales Figure' caption='Top 5 Sales Person' numberPrefix='$'
        useRoundEdges='1' bgColor='FFFFFF,FFFFFF' showBorder='0' exportEnabled='1'
        exportShowMenuItem='0' logoURL='fusionchartsv3.2-logo.png'>
   <set label='Alex' value='25000' />
   <set label='Mark' value='35000' />
   <set label='David' value='42300' />
   <set label='Graham' value='35300' />
   <set label='John' value='31300' />
 </chart>

请注意,由于安全原因Flash Player播放器不允许用户加载有绝对路径的跨域文件。因此,你的logoUrl文件应该和图表处在相同的域,并应该从相对的路径进行加载。

如何设置图表上标识的位置

这个标志可以使用< logoPosition = ' TL”……>属性进行配置,并在以下位置进行显示:

TR - Top-right of the chart

BL - Bottom-left of the chart

BR - Bottom-right of the chart

CC - Center of the chart Configuring logo opacity and scale

改变标识的缩放比例和透明度

标识完成加载之后,它的不透明度和规模可以都可以通过使用<chart>元素中的logoAlpha和logoScale属性进行设置,如下所示:

<chart yAxisName='Sales Figure' caption='Top 5 Sales Person' numberPrefix='$'
        useRoundEdges='1' bgColor='FFFFFF,FFFFFF' showBorder='0' exportEnabled='1'
        exportShowMenuItem='0' logoURL='fusionchartsv3.2-logo.png' logoPosition='CC'
        logoAlpha='30' logoScale='110'>
   <set label='Alex' value='25000' />
   <set label='Mark' value='35000' />
   <set label='David' value='42300' />
   <set label='Graham' value='35300' />
   <set label='John' value='31300' />
 </chart>

为标识添加超链接

用户可以通过设置为标识添加超链接,具体操作如下:

<chart ... logoLink='link in FusionCharts format'>



这个链接可以在当前窗口、新窗口、弹出窗口、框架甚至调用 JavaScript 方法进行打开。
