交换路由大作业


1. 选取设备

设备 接口 IP地址 子网掩码
Vlan80 虚拟接口 10.10.3.129 255.255.255.128
Vlan30 虚拟接口 10.10.2.1 255.255.255.0
Vlan20 虚拟接口 10.10.0.1 255.255.254.0
Vlan10 虚拟接口 10.10.3.1 255.255.255.128
R1 F0/0 1.1.1.2 255.255.255.0
S0/0 2.2.2.1 255.255.255.0
R2 S0/0 2.2.2.2 255.255.255.0
Loopback 0 3.3.3.3 255.255.255.0
ESW1 F0/0 1.1.1.1 255.255.255.0

根据题目给定的信息,选取如下节点设备

  • 一台三层交换机(3650-24ps)
  • 两台核心路由器(2811)
  • 两台二层交换机(2960-24TT)
  • 四台电脑 --> 用来测试Vlan,及其连通性
  • 三台服务器(DNS,WWW, Internet)

2. 规划网络

2.1. 规划Vlan

一号楼

根据给定的信息现将Vlan规划如下 一号楼二层交换机命令如下:

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name 10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name 20
Switch(config-vlan)#exit
Switch(config)#vlan 30
Switch(config-vlan)#name 30
Switch(config-vlan)#exit
Switch(config)#vlan 80
Switch(config-vlan)#name 80
Switch(config-vlan)#exit
Switch(config)#

二号楼 二号楼二层交换机命令(略)

2.2. Vlan绑定端口

2.2.1. 一号楼二层交换机命令如下:

Switch(config)#interface FastEthernet0/2
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#interface FastEthernet0/3
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#interface FastEthernet0/4
Switch(config-if)#switchport access vlan 30
Switch(config-if)#exit
Switch(config)#interface FastEthernet0/5
Switch(config-if)#switchport access vlan 80
Switch(config-if)#exit

2.2.2. 二号楼交换机命令(略)

2.2.3. 接通终端设备配置IP etc.(略)

Vlan10中的终端IP配置如下:

Packet Tracer PC Command Line 1.0
C:\>ipconfig

FastEthernet0 Connection:(default port)

   Link-local IPv6 Address.........: FE80::2E0:B0FF:FE85:E047
   IP Address......................: 10.10.3.10
   Subnet Mask.....................: 255.255.255.128
   Default Gateway.................: 10.10.3.1

C:\>

其他配置略

trunk Vlan间通信

配置二层交换机的F0/0为trunk,命令如下:

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#interface FastEthernet0/1
Switch(config-if)#
Switch(config-if)#switchport mode trunk

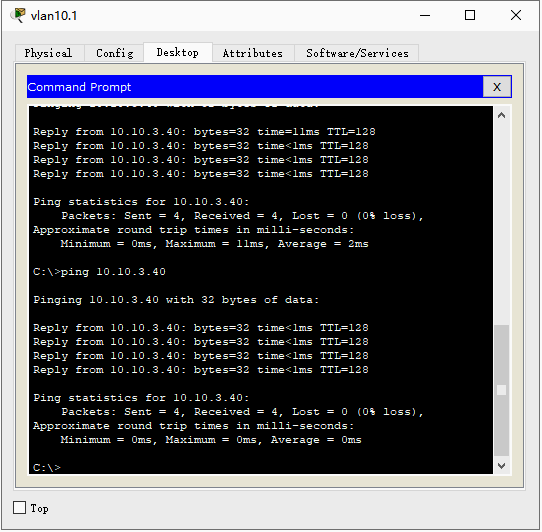

Vlan内跨交换机通信,ping命令执行如下:

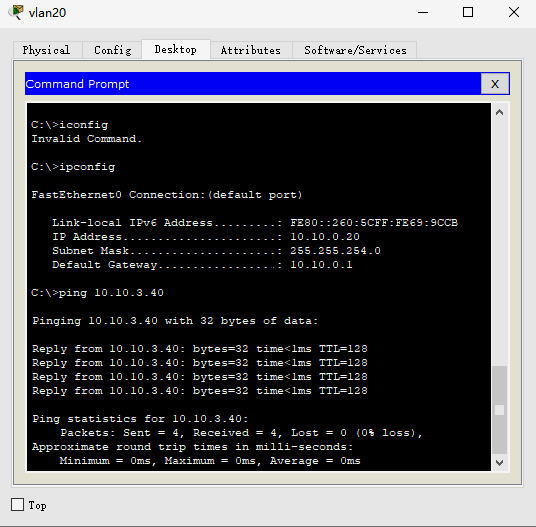

Vlan间通信,ping命令执行如下:

规划路由

路由器R1,配置如下:

Router>enable
Router#config
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 1.1.1.2 255.0.0.0
Router(config-if)#ip address 1.1.1.2 255.255.255.0
Router(config-if)#exit
Router(config)#interface Serial0/0/0
Router(config-if)#ip address 2.2.2.1 255.0.0.0
Router(config-if)#ip address 2.2.2.1 255.255.255.0
Router(config-if)#exit
Router(config)#interface Serial0/0/0
Router(config-if)#exit
Router(config)#interface Serial0/0/0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.1
Router(config)#ip route 0.0.0.0 0.0.0.0 2.2.2.2
Router(config)#ip nat pool test 2.2.2.3 2.2.2.10 netmask 255.255.255.0
Router(config)#int se 0/0/0
Router(config-if)#ip nat outside
Router(config-if)#ipiexit
Router(config)#int f0/0
Router(config-if)#ip nat inside
Router(config-if)#end

路由器R2配置命令如下:

Router>enable
Router#config
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 1.1.1.2 255.0.0.0
Router(config-if)#ip address 1.1.1.2 255.255.255.0
Router(config-if)#exit
Router(config)#interface Serial0/0/0
Router(config-if)#ip address 2.2.2.1 255.0.0.0
Router(config-if)#ip address 2.2.2.1 255.255.255.0
Router(config-if)#exit
Router(config)#interface Serial0/0/0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.1
Router(config)#ip route 0.0.0.0 0.0.0.0 2.2.2.2
Router(config)#ip nat pool test 2.2.2.3 2.2.2.10 netmask 255.255.255.0
Router(config)#int se 0/0/0
Router(config-if)#ip nat outside
Router(config-if)#ipiexit
Router(config)#int f0/0
Router(config-if)#ip nat inside
Router(config-if)#end

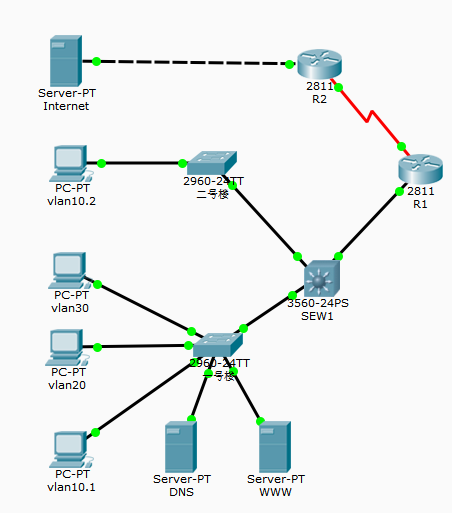

最终拓扑图
