  • 介绍
这里以一路光耦继电器为例做介绍,多路的跟这个原理是一样的。 继电器的作用就是利用很小的电流来控制大电流的开关。直接对大电流的开关做控制不就行了吗,为什么还要使用继电器呢?因为,大电流在开、关的时候,有可能多人造成触点的伤害,所以要采用控制小电流开关的方式来间接控制大电流。
  • 接口
IN 数据接口(高低电平触发),连接树莓派的随便一个GPIO都可以 DC- 负极 DC+ 5V正极 NO 常开口(Normally Open) COM 公共连接口 NC 常闭口(Normally Closed) 您可以把这个继电器当作一个普通的开关(例如:船型开关)来使用,如果将开关两头的线连接COM和NO的话,在继电器通电以后,电路就属于开路状态。 另外,黑色的跳线帽是用来控制——当IN接口输入高(或者低)电平时触发改变常开(闭)端口的。例如:当跳线帽在标志有H(High)处,会在IN接口输入高电平时,将常开端口变为关闭状态,将常闭端口打开。
  • 玉照

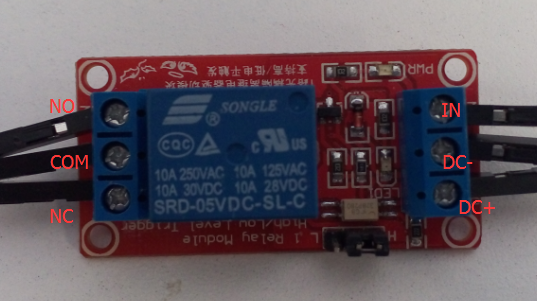

[caption id="attachment_1039" align="alignnone" width="537"] 一路光耦继电器 一路光耦继电器[/caption]
  • 参考
推荐购买地址 http://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-10583748383.52.fYgfHC&id=45175856273 这里有一个继电器的应用例子,利用继电器来控制树莓派风扇的开关

本文转载自:http://surenpi.com/2015/03/16/%e7%bb%a7%e7%94%b5%e5%99%a8/
