arduino连接LCD1602A

素人派
 素人派
发布于 2015/07/22 07:55
字数 1122
阅读 337
收藏 0
  • 接线图

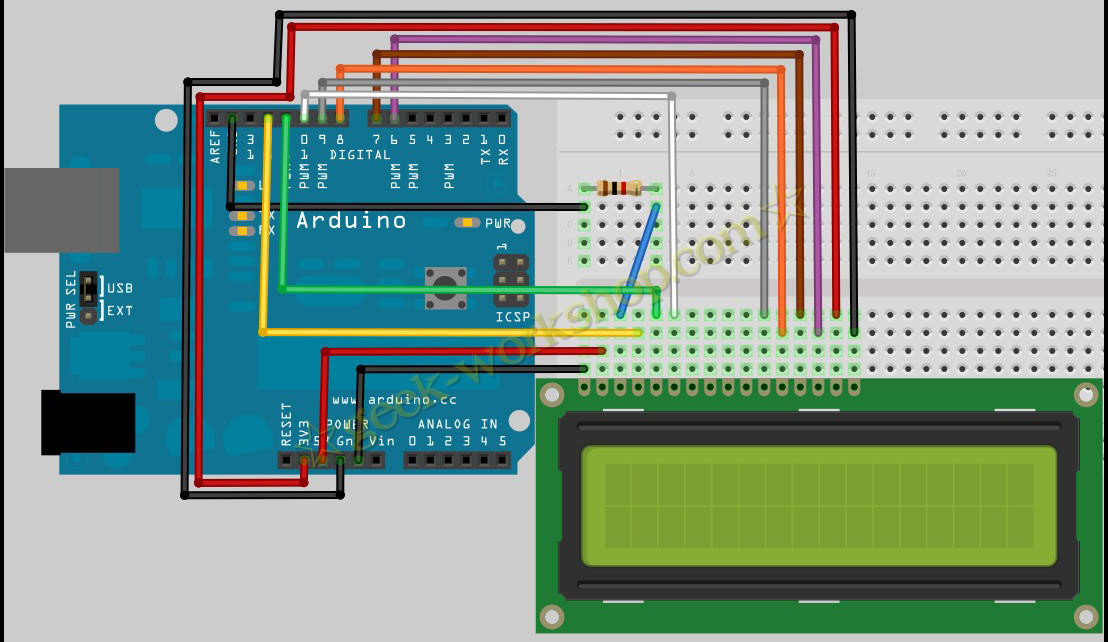

[caption id="attachment_1183" align="alignnone" width="1108"] LCD1602A接线图(4位) LCD1602A接线图(4位)[/caption] 132950fbbbolz4q0qs1bbo
  • 4位接线法
[codesyntax lang="cpp"]
/**
* VSS GND
* VDD 5V
* V0  GND
* RS  12
* RW  11
* E   10
* D4  9
* D5  8
* D6  7
* D7  6
* A  V5
* K  GND
* from http://surenpi.com
* created 2015/3/23
*/
int LCD1602_RS=12;
int LCD1602_RW=11;
int LCD1602_EN=10;
int DB[] = { 6, 7, 8, 9};

char str1[]="Welcome to";
char str2[]="surenpi";
char str3[]="find me";
char str4[]="surenpi.com";

void LCD_Command_Write(int command)
{
  int i,temp;
  digitalWrite( LCD1602_RS,LOW);
  digitalWrite( LCD1602_RW,LOW);
  digitalWrite( LCD1602_EN,LOW);

  temp=command & 0xf0;
  for (i=DB[0]; i <= 9; i++)
  {
     digitalWrite(i,temp & 0x80);
     temp <<= 1;
  }

  digitalWrite( LCD1602_EN,HIGH);
  delayMicroseconds(1);
  digitalWrite( LCD1602_EN,LOW);

  temp=(command & 0x0f)<<4;
  for (i=DB[0]; i <= 9; i++)
  {
     digitalWrite(i,temp & 0x80);
     temp <<= 1;
  }

  digitalWrite( LCD1602_EN,HIGH);
  delayMicroseconds(1);
  digitalWrite( LCD1602_EN,LOW);
}

void cleanScreen(int delayTime = 50)
{
   LCD_Command_Write(0x01);

   delay(delayTime);
}

void LCD_Data_Write(int dat)
{
  int i=0,temp;
  digitalWrite( LCD1602_RS,HIGH);
  digitalWrite( LCD1602_RW,LOW);
  digitalWrite( LCD1602_EN,LOW);

  temp=dat & 0xf0;
  for (i=DB[0]; i <= 9; i++)
  {
     digitalWrite(i,temp & 0x80);
     temp <<= 1;
  }

  digitalWrite( LCD1602_EN,HIGH);
  delayMicroseconds(1);
  digitalWrite( LCD1602_EN,LOW);

  temp=(dat & 0x0f)<<4;
  for (i=DB[0]; i <= 9; i++)
  {
     digitalWrite(i,temp & 0x80);
     temp <<= 1;
  }

  digitalWrite( LCD1602_EN,HIGH);
  delayMicroseconds(1);
  digitalWrite( LCD1602_EN,LOW);
}

void LCD_SET_XY( int x, int y )
{
  int address;
  if (y ==0)    address = 0x80 + x;
  else          address = 0xC0 + x;
  LCD_Command_Write(address);
}

void LCD_Write_Char( int x,int y,int dat)
{
  LCD_SET_XY( x, y );
  LCD_Data_Write(dat);
}

void LCD_Write_String(int x,int y,char *s, int delayTime = 50)
{
  LCD_SET_XY(x, y);    //设置地址

  int i = 0;
  while(*s && ++i <= 16)             //写字符串
  {
    LCD_Data_Write(*s);
    s++;
  }

  delay(delayTime);

  if(*s)
  {
    cleanScreen();
    LCD_Write_String(x, y, s, delayTime);
  }
}

void setup (void)
{
  int i = 0;
  for(i = 6; i <= 12; i++)
  {
    pinMode(i,OUTPUT);
  }

  delay(100);
  LCD_Command_Write(0x28);//4线 2行 5x7
  delay(50);
  LCD_Command_Write(0x06);
  delay(50);
  LCD_Command_Write(0x0c);
  delay(50);
  LCD_Command_Write(0x80);
  delay(50);
  LCD_Command_Write(0x01);
  delay(50);
}

void loop (void)
{
  cleanScreen();
  LCD_Write_String(3,0,str1);//第1行,第4个地址起
  LCD_Write_String(0,1,str2, 3000);//第2行,第2个地址起

  cleanScreen();
  LCD_Write_String(0,0,str3);
  LCD_Write_String(0,1,str4, 3000);
}
[/codesyntax]

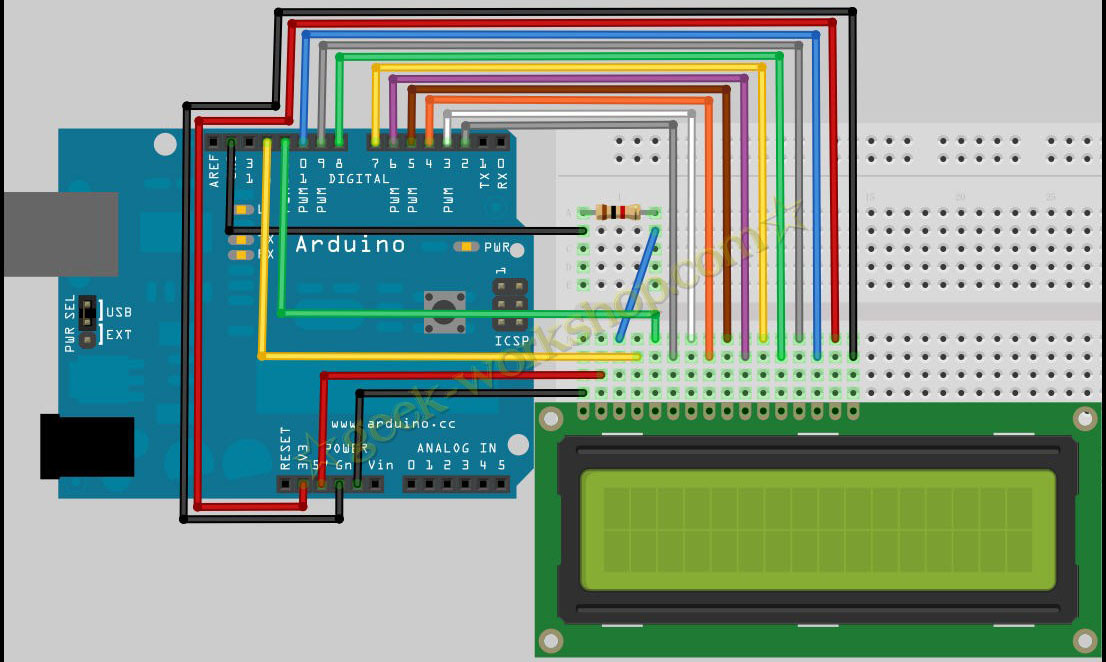

  •  8位接线法
[codesyntax lang="cpp"]
/**
* 8 bit
* from http://surenpi.com
*/
int DI = 12;
int RW = 11;
int DB[] = {3, 4, 5, 6, 7, 8, 9, 10};//使用数组来定义总线需要的管脚
int Enable = 2;

void LcdCommandWrite(int value)
{
  // 定义所有引脚
  int i = 0;
  for (i=DB[0]; i <= DI; i++) //总线赋值
  {
     digitalWrite(i,value & 01);//因为1602液晶信号识别是D7-D0(不是D0-D7),这里是用来反转信号。
     value >>= 1;
  }
  digitalWrite(Enable,LOW);
  delayMicroseconds(1);
  digitalWrite(Enable,HIGH);
  delayMicroseconds(1);  // 延时1ms
  digitalWrite(Enable,LOW);
  delayMicroseconds(1);  // 延时1ms
}

void LcdDataWrite(int value)
{
  // 定义所有引脚
  int i = 0;
  digitalWrite(DI, HIGH);
  digitalWrite(RW, LOW);

  for (i=DB[0]; i <= DB[7]; i++)
  {
     digitalWrite(i,value & 01);
     value >>= 1;
  }

  digitalWrite(Enable,LOW);
  delayMicroseconds(1);
  digitalWrite(Enable,HIGH);
  delayMicroseconds(1);
  digitalWrite(Enable,LOW);
  delayMicroseconds(1);  // 延时1ms
}

void setup (void)
{
  int i = 0;
  for(i=Enable; i <= DI; i++)
  {
     pinMode(i,OUTPUT);
  }

  delay(100);
  // 短暂的停顿后初始化LCD
  // 用于LCD控制需要
  LcdCommandWrite(0x38);  // 设置为8-bit接口,2行显示,5x7文字大小
  delay(64);
  LcdCommandWrite(0x38);  // 设置为8-bit接口,2行显示,5x7文字大小
  delay(50);
  LcdCommandWrite(0x38);  // 设置为8-bit接口,2行显示,5x7文字大小
  delay(20);
  LcdCommandWrite(0x06);  // 输入方式设定
                           // 自动增量,没有显示移位
  delay(20);
  LcdCommandWrite(0x0E);  // 显示设置
                           // 开启显示屏,光标显示,无闪烁
  delay(20);
  LcdCommandWrite(0x01);  // 屏幕清空,光标位置归零
  delay(100);
  LcdCommandWrite(0x80);  // 显示设置
                           // 开启显示屏,光标显示,无闪烁
  delay(20);
}

void loop (void)
{
  LcdCommandWrite(0x01);  // 屏幕清空,光标位置归零
  delay(10);
  LcdCommandWrite(0x80+3);
  delay(10);
  // 写入欢迎信息
  LcdDataWrite('W');
  LcdDataWrite('e');
  LcdDataWrite('l');
  LcdDataWrite('c');
  LcdDataWrite('o');
  LcdDataWrite('m');
  LcdDataWrite('e');
  LcdDataWrite(' ');
  LcdDataWrite('t');
  LcdDataWrite('o');
  delay(10);
  LcdCommandWrite(0xc0+1);  // 定义光标位置为第二行第二个位置
  delay(10);
  LcdDataWrite('g');
  LcdDataWrite('e');
  LcdDataWrite('e');
  LcdDataWrite('k');
  LcdDataWrite('-');
  LcdDataWrite('w');
  LcdDataWrite('o');
  LcdDataWrite('r');
  LcdDataWrite('k');
  LcdDataWrite('s');
  LcdDataWrite('h');
  LcdDataWrite('o');
  LcdDataWrite('p');
  delay(5000);
  LcdCommandWrite(0x01);  // 屏幕清空,光标位置归零
  delay(10);
  LcdDataWrite('I');
  LcdDataWrite(' ');
  LcdDataWrite('a');
  LcdDataWrite('m');
  LcdDataWrite(' ');
  LcdDataWrite('h');
  LcdDataWrite('o');
  LcdDataWrite('n');
  LcdDataWrite('g');
  LcdDataWrite('y');
  LcdDataWrite('i');
  delay(3000);
  LcdCommandWrite(0x02); //设置模式为新文字替换老文字,无新文字的地方显示不变。
  delay(10);
  LcdCommandWrite(0x80+5); //定义光标位置为第一行第六个位置
  delay(10);
  LcdDataWrite('t');
  LcdDataWrite('h');
  LcdDataWrite('e');
  LcdDataWrite(' ');
  LcdDataWrite('a');
  LcdDataWrite('d');
  LcdDataWrite('m');
  LcdDataWrite('i');
  LcdDataWrite('n');
  delay(5000);
}
[/codesyntax]
  • 使用LiquidCrystal库来连接
使用LiquidCrystal这个库的话,代码会简洁很多,而且还封装还一些常用函数。 [codesyntax lang="cpp"]
/**
7 gpios demo

The circuit:
VSS GND
VDD 5V
V0 10K resistor or GND
RS 12
RW 11
EN 10
D4 9
D3 8
D2 7
D1 6

from www.surenpi.com
created 2015/3/25
*/
#include <LiquidCrystal.h>

LiquidCrystal lcd(12, 11, 10, 9, 8, 7, 6);

void setup() {
  lcd.begin(16, 2);
  lcd.print("www.surenpi.com");
}

void loop() {
  lcd.setCursor(0, 1);
  lcd.print(millis()/1000);
}
[/codesyntax] 注意:上面的代码中使用了7个GPIO接口,其实把RW接到GND上也行,这样的就可以节省一个GPIO。如果要把RW接GND话,就要使用另外一个构造函数:LiquidCrystal lcd(12, 10, 9, 8, 7, 6)
  • 参考
 树莓派上怎么连接LCD1602呢,请看这里。

本文转载自:http://surenpi.com/2015/03/23/arduino%e8%bf%9e%e6%8e%a5lcd1602a/
