SOFAStack (Scalable Open Financial Architecture Stack) 是蚂蚁金服自主研发的金融级云原生架构,包含了构建金融级云原生架构所需的各个组件,是在金融场景里锤炼出来的最佳实践。


SOFARegistry 是蚂蚁金服开源的具有承载海量服务注册和订阅能力的、高可用的服务注册中心,在支付宝/蚂蚁金服的业务发展驱动下,近十年间已经演进至第五代。

本文为《剖析 | SOFARegistry 框架》第七篇,本篇作者明不二。《剖析 | SOFARegistry 框架》系列由 SOFA 团队和源码爱好者们出品,项目代号:<SOFARegistry:Lab/>,文末包含往期系列文章。

GitHub 地址:

https://github.com/sofastack/sofa-registry


1
概述
在前面的文章已经做过介绍,与其他注册中心相比,SOFARegistry 主要特点在于支持海量数据、支持海量客户端、秒级的服务上下线通知以及高可用特性。本文将从如下几个方面来讲述 SOFARegistry 的一致性方案:
  • MetaServer 数据一致性
为支持高可用特性,对于 MetaServer 来说,存储了 SOFARegistry 的元数据,为了保障 MetaServer 集群的一致性,其采用了 Raft 协议来进行选举和复制。
  • SessionServer 数据一致性
为支持海量客户端的连接,SOFARegistry 在客户端与 DataServer 之间添加了一个 SessionServer 层,客户端与 SessionServer 连接,避免了客户端与 DataServer 之间存在大量连接所导致的连接数过多不可控的问题。客户端通过 SessionServer 与 DataServer 连接的时候,Publisher 数据同时会缓存在 SessionServer 中,此时就需要解决 DataServer 与 SessionServer 之间数据一致性的问题。
  • DataServer 数据一致性
为支持海量数据,SOFARegistry 采用了一致性 Hash 来分片存储 Publisher 数据,避免了单个服务器存储全量数据时产生的容量瓶颈问题。而在这个模型中,每个数据分片拥有多个副本,当存储注册数的 DataServer 进行扩容、缩容时,MetaServer 会把这个变更通知到 DataServer 和 SessionServer,数据分片会在集群内部进行数据迁移与同步,此时就出现了 DataServer 内部数据的一致性问题。

2
MetaServer 数据一致性
MetaServer 在 SOFARegistry 中,承担着集群元数据管理的角色,用来维护集群成员列表,可以认为是 SOFARegistry 注册中心的注册中心。当 SessionServer 和 DataServer 需要知道集群列表,并且需要扩缩容时,MetaServer 将会提供相应的数据。

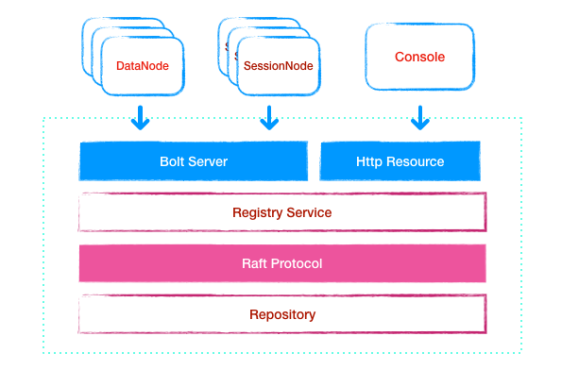

图1 MetaServer 内部结构 图源自 《蚂蚁金服服务注册中心 MetaServer 功能介绍和实现剖析 | SOFARegistry 解析》

因为 SOFARegistry 集群节点列表数据并不是很多,因此不需要使用数据分片的方式在 MetaServer 中存储。如图 1 所示,集群节点列表存储在 Repository 中,上面通过 Raft 强一致性协议对外提供节点注册、续约、列表查询等 Bolt 请求,从而保障集群获得的数据是强一致性的。

Raft 协议
关于 Raft 协议算法,具体可以参考 The Raft Consensus Algorithm 中的解释。在 SOFAStack 体系中,对于 Raft 协议有 SOFAJRaft 实现。
SOFAJRaft 源码解析系列: https://www.sofastack.tech/tags/%E5%89%96%E6%9E%90-sofajraft-%E5%AE%9E%E7%8E%B0%E5%8E%9F%E7%90%86/
下面对 Raft 协议算法的原理进行简要介绍。
Raft 协议由三个部分组成,领导人选举(Leader Election)、日志复制(Log Replication)、安全性(Safety)。
  • 领导人选举
通过一定的算法选举出领导人,用于接受客户端请求,并且把指令追加到日志中。

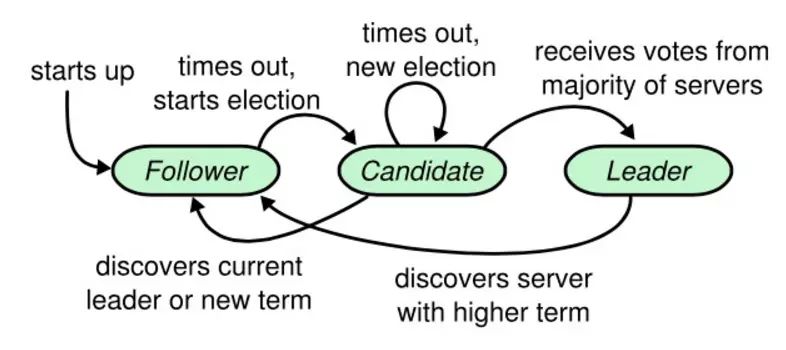

图2 Raft 状态机状态转换图 图源自 Understanding the Raft consensus algorithm: an academic article summary

  • 日志复制
领导人接受到客户端请求之后,把操作追加到日志中,同时与其他追随者同步消息,最终 Commit 日志,并且把结果返回给客户端。

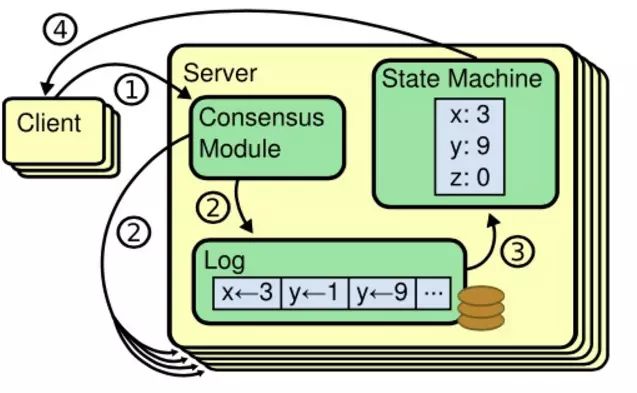

图3 复制状态机 图源自 Raft一致性算法笔记

  • 安全性
安全性保证了数据的一致性。

基于 Raft 协议的数据一致性保障

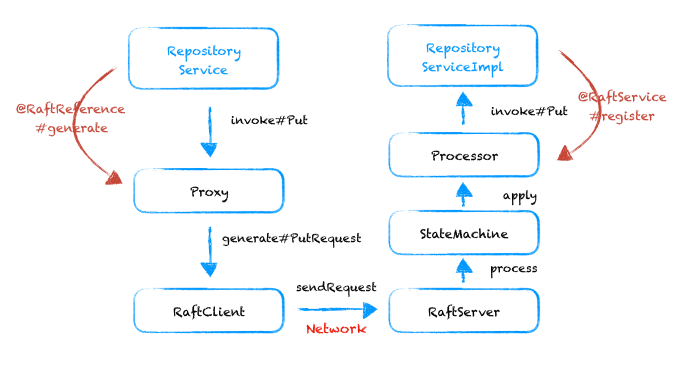

图4 SOFARegistry 中的 Raft 存储过程 图源自 《蚂蚁金服服务注册中心 MetaServer 功能介绍和实现剖析 | SOFARegistry 解析》

如图 4 所示,SOFARegistry 中的 Raft 协议数据存储经历了如上的一些流程。客户端发起 Raft 协议调用,进行数据注册、续约、查询等操作时,会通过动态代理实现 ProxyHandler 类进行代理,通过 RaftClient 把数据发送给 RaftServer ,并且通过内部的状态机 Statemachine ,最终实现数据的操作,从而保证了 MetaServer 内部的数据一致性。

3
SessionServer 数据一致性
SessionServer 在 SOFARegistry 中,承担着会话管理及连接的功能。同时,Subscriber 需要通过 SessionServer 来订阅 DataServer 的服务数据,Publisher 需要通过 SessionServer 来把服务数据发布到 DataServer 中。
在这个场景下,SessionServer 作为中间代理层,缓存从 DataServer 中获取的数据成了必然。DataServer 的数据需要通过 SessionServer 推送到 Subscriber 中,触发 SessionServer 推送的场景有两个:一个是 Publisher 到 DataServer 的数据发生变化;另外一个是 Subscriber 有了新增。
而在实际的场景中,Subscriber 新增的情况更多,在这种场景下,直接把 SessionServer 缓存的数据推送到 Subscriber 中即可,能够大大减轻 SessionServer 从 DataServer 获取数据对 DataServer 的压力。因此,这也进一步确认了在 SessionServer 缓存数据的必要性。

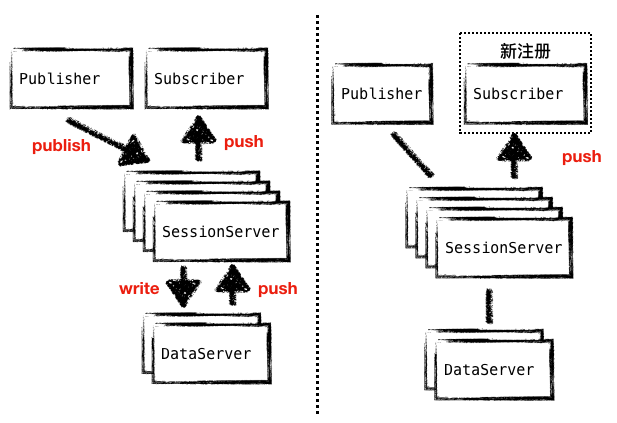

图5 两种场景的数据推送对比图

SessionServer 与 DataServer 数据对比机制
当服务 Publisher 上下线或者断连时,相应的数据会通过 SessionServer 注册到 DataServer 中。此时,DataServer 的数据与 SessionServer 会出现短暂的不一致性。为了保障这个数据的一致性,DataServer 与 SessionServer 之间通过推和拉两种方式实现了数据的同步。
  • 数据推送模式

DataServer 在服务数据有变化时会主动通知到 SessionServer 中,此时 SessionServer 会比对两者数据的版本号 version ,对比之后若需要更新数据,则会主动向 DataServer 获取相应的数据。

  • 数据拉取模式

SessionServer 会每隔一定的时间(默认 30s)主动向 DataServer 查询所有 dataInfoId 的 version 信息,若发现有版本号有变化,则会进行相应的同步操作。

  • SessionServer 从 DataServer 同步数据:常规情况下,一般是 DataServer 的数据要比 SessionServer 更新,此时,当 SessionServer 发现数据版本号有变化时,会主动拉取 DataServer 的数据进行同步。注意,此时缓存的数据只与当前 SessionServer 管理的客户端所订阅的服务信息有关,并不会缓存全量的数据,而且容量也不允许;
  • DataServer 从 SessionServer 同步数据:特殊情况下,DataServer 数据出现缺失,并且副本数据也出现问题之后,当 SessionServer 与 DataServer 数据进行版本号比对时,会触发数据恢复操作,能够把 SessionServer 内存中所存储的全量数据恢复到 DataServer 中,实现了数据的反向同步与补偿机制;


  • 数据的缓存方式

SOFARegistry 中采用了 LoadingCache 的数据结构来在 SessionServer 中缓存从 DataServer 中同步来的数据。每个 cache 中的 entry 都有过期时间,在拉取数据的时候可以设置过期时间(默认是 30s),使得 cache 定期去 DataServer 查询当前 session 所有 sub 的 dataInfoId,对比如果 session 记录的最近推送version(见com.alipay.sofa.registry.server.session.store.SessionInterests#interestVersions )比 DataServer 小,说明需要推送,然后 SessionServer 主动从 DataServer 获取该 dataInfoId 的数据(此时会缓存到 cache 里),推送给 client。
同时,当 DataServer 中有数据更新时,也会主动向 SessionServer 发请求使对应 entry 失效,从而促使 SessionServer 去更新失效 entry。

SessionServer 与 Subscriber 之间的数据一致性同步
当 SessionServer 的数据发生变更时,会与 Subscriber 之间进行数据同步,把变化的 dataInfoId 数据推送到 Subscriber 中,保证客户端本地所缓存的数据与 SessionServer 中的一致。

4
DataServer 数据一致性
DataServer 在 SOFARegistry 中,承担着核心的数据存储功能。数据按 dataInfoId 进行一致性 Hash 分片存储,支持多副本备份,保证数据高可用。这一层可随服务数据量的规模的增长而扩容。
如果 DataServer 宕机,MetaServer 能感知,并通知所有 DataServer 和 SessionServer,数据分片可 failover 到其他副本,同时 DataServer 集群内部会进行分片数据的迁移。

DataServer 请求接收过程
在讲解一致性之前,先讲一下 DataServer 的启动之后关于数据同步方面做了哪些事情。 DataServer 启动之时,会启动一个数据同步 Bolt 服务 openDataSyncServer ,进行相应的 DataServer 数据同步处理。
启动 DataSyncServer 时,注册了如下几个 handler 用于处理 bolt 请求 :

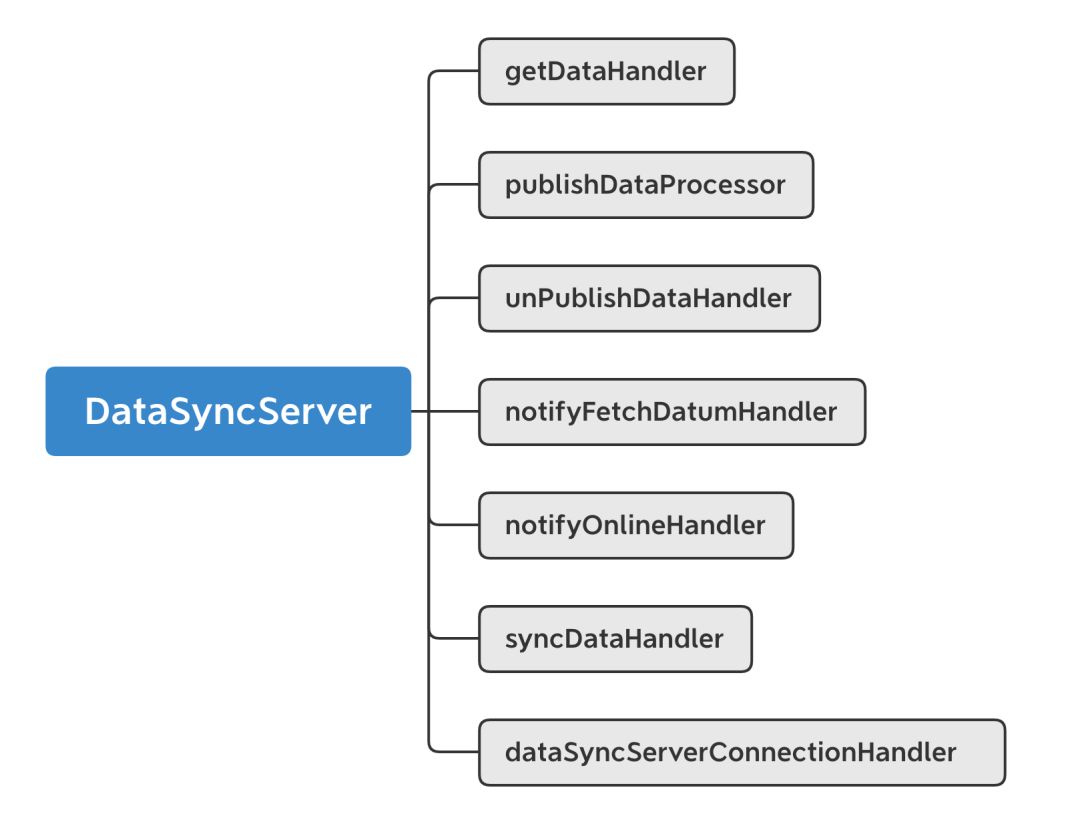

图5 DayaSyncServer 注册的 Handler

  • getDataHandler
该 Handler 主要用于数据的获取,当一个请求过来时,会通过请求中的 DataCenter 和 DataInfoId 获取当前 DataServer 节点存储的相应数据。
  • publishDataProcessor \ unPublishDataHandler
当有数据发布者 publisher 上下线时,会分别触发 publishDataProcessor 或 unPublishDataHandler ,Handler 会往 dataChangeEventCenter 中添加一个数据变更事件,用于异步地通知事件变更中心数据的变更。
事件变更中心收到该事件之后,会往队列中加入事件。 此时 dataChangeEventCenter 会根据不同的事件类型异步地对上下线数据进行相应的处理。 与此同时,DataChangeHandler 会把这个事件变更信息通过 ChangeNotifier 对外发布,通知其他节点进行数据同步。
  • notifyFetchDatumHandler
这是一个数据拉取请求,当该 Handler 被触发时,通知当前 DataServer 节点进行版本号对比,若请求中数据的版本号高于当前节点缓存中的版本号,则会进行数据同步操作,保证数据是最新的。
  • notifyOnlineHandler
这是一个 DataServer 上线通知请求 Handler,当其他节点上线时,会触发该 Handler,从而当前节点在缓存中存储新增的节点信息。 用于管理节点状态,究竟是 INITIAL 还是 WORKING 。
  • syncDataHandler
节点间数据同步 Handler,该 Handler 被触发时,会通过版本号进行比对,若当前 DataServer 所存储数据版本号含有当前请求版本号,则会返回所有大于当前请求数据版本号的所有数据,便于节点间进行数据同步。
  • dataSyncServerConnectionHandler
连接管理 Handler,当其他 DataServer 节点与当前 DataServer 节点连接时,会触发 connect 方法,从而在本地缓存中注册连接信息,而当其他 DataServer 节点与当前节点断连时,则会触发 disconnect 方法,从而删除缓存信息,进而保证当前 DataServer 节点存储有所有与之连接的 DataServer 节点。

最终一致性
SOFARegistry 在数据存储层面采用了类似 Eureka 的最终一致性的过程,但是存储内容上和 Eureka 在每个节点存储相同内容特性不同,采用每个节点上的内容按照一致性 Hash 数据分片来达到数据容量无限水平扩展能力。
SOFARegistry 是一个 AP 分布式系统,表明了在已有条件 P 的前提下,选择了 A 可用性。 当数据进行同步时,获取到的数据与实际数据不一致。 但因为存储的信息为服务的注册节点,尽管会有短暂的不一致产生,但对于客户端来说,大概率还是能从这部分数据中找到可用的节点,不会因为数据暂时的不一致对业务系统带来致命性的伤害。

集群内部数据迁移过程
SOFARegistry 的 DataServer 选择了“一致性 Hash分片”来存储数据。 在“一致性 Hash分片”的基础上,为了避免“分片数据不固定”这个问题,SOFARegistry 选择了在 DataServer 内存里以 dataInfoId 的粒度记录操作日志,并且在 DataServer 之间也是以 dataInfoId 的粒度去做数据同步。

图6 DataServer 之间进行异步数据同步

数据和副本分别分布在不同的节点上,进行一致性 Hash 分片,当时对主副本进行写操作之后,主副本会把数据异步地更新到其他副本中,实现了集群内部不同副本之间的数据迁移工作。

5
总结
在分布式系统的设计中,可用性、分区容错性、一致性是我们必须进行权衡的选项,CAP 理论告诉我们,这三者中只能同时满足两个的要求。在设计分布式系统时,如何进行权衡选择,是摆在每个系统设计者面前的一个难题。
SOFARegistry 系统分为三个集群,分别是元数据集群 MetaServer、会话集群 SessionServer、数据集群 DataServer。复杂的系统有多个地方需要考虑到一致性问题,SOFARegistry 针对不同模块的一致性需求也采取了不同的方案。对于 MetaServer 模块来说,采用了强一致性的 Raft 协议来保证集群信息的一致性。对于数据模块来说,SOFARegistry 选择了 AP 保证可用性,同时保证了最终一致性。
SOFARegistry 的设计给了我们启示,在设计一个多模块的分布式系统时,可以根据不同模块的需求选择不同的一致性方案,同时 CAP 三者的权衡也需要结合系统不同模块的目标作出合理的权衡,不必拘泥。

文中涉及的相关链接
  • The Raft Consensus Algorithm:

    https://raft.github.io/

  • SOFAJRaft 解析系列:

    https://www.sofastack.tech/tags/%E5%89%96%E6%9E%90-sofajraft-%E5%AE%9E%E7%8E%B0%E5%8E%9F%E7%90%86/

  • Raft 一致性算法笔记:

    https://www.jianshu.com/p/096ae57d1fe0
