SpringCloud Hystrix Dashboard 断路器监控组件1：单实例监控

Hystrix Dashboard是一款针对Hystrix进行实时监控的工具，我们可以在直观地看到各 HystrixCommand 和 HystrixObservableCommand 实例的实时数据，比如请求响应时间、请求成功率等等。帮助我们快速发现系统中存在的问题。


一、准备工作

1.1、创建启动一个注册中心，一个服务消费者，一个服务提供者。

请参考：Spring Cloud Hystrix 断路器组件1：熔断器

• piao-server：注册中心服务端，端口2000。
• piao-client：客户端服务提供者，端口2010。
• piao-ribbon：客户端服务消费者，端口2005。

根据我们的参考文章，加入了断路器的代码。这里我们还需要改造消费者应用，在加入端点依赖和配置。

1.2、添加端点依赖

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

1.3、添加配置，暴露所有信息

management.endpoints.web.exposure.include=*

或者只暴露断路器端点信息。

management.endpoints.web.exposure.include=hystrix.stream

1.4、查看端点信息

访问地址：http://localhost:2005/actuator

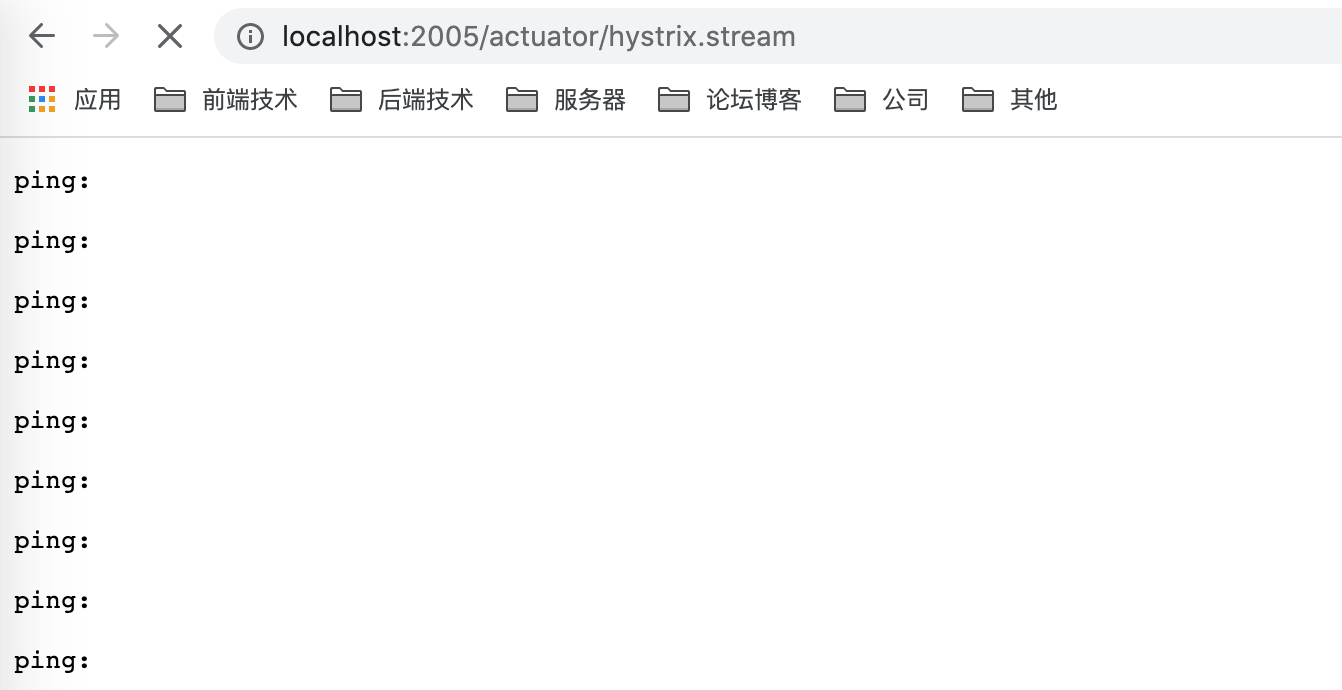

访问地址：http://localhost:2005/actuator/hystrix.stream

因为监控的实例本身还没有调用任何服务，所以监控端点也没记录任何信息。

二、创建 Hystrix Dashboard 监控

2.1、创建 piao-dashboard 项目。

我们这里使用IDEA创建，文件-》新建-》项目-》下一步到如下的页面：

然后在点下一步，直到完成。

2.2、修改依赖

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns="http://maven.apache.org/POM/4.0.0"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.3.5.RELEASE</version>
        <relativePath/> <!-- lookup parent from repository -->
    </parent>
    <groupId>com.piao</groupId>
    <artifactId>piao-dashboard</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>piao-dashboard</name>
    <description>Demo project for Spring Boot</description>
    <properties>
        <java.version>1.8</java.version>
        <spring-cloud.version>Hoxton.SR9</spring-cloud.version>
    </properties>
    <dependencies>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>

        <!-- web -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
    </dependencies>
    <dependencyManagement>
        <dependencies>
            <dependency>
                <groupId>org.springframework.cloud</groupId>
                <artifactId>spring-cloud-dependencies</artifactId>
                <version>${spring-cloud.version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
        </dependencies>
    </dependencyManagement>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>

</project>

2.3、添加配置

编辑项目的 application.properites 文件，添加如下相关配置：

#服务注册中心端口号
server.port=2081

#指定服务名称
spring.application.name=piao-dashboard
#指定服务注册中心的地址
eureka.client.serviceUrl.defaultZone=http://localhost:2000/eureka/

在启动类上添加 @EnableHystrixDashboard 注解。

@EnableDiscoveryClient
@SpringBootApplication
@EnableHystrixDashboard
public class PiaoDashboardApplication {

    public static void main(String[] args) {
        SpringApplication.run(PiaoDashboardApplication.class, args);
    }

}

2.4、启动项目

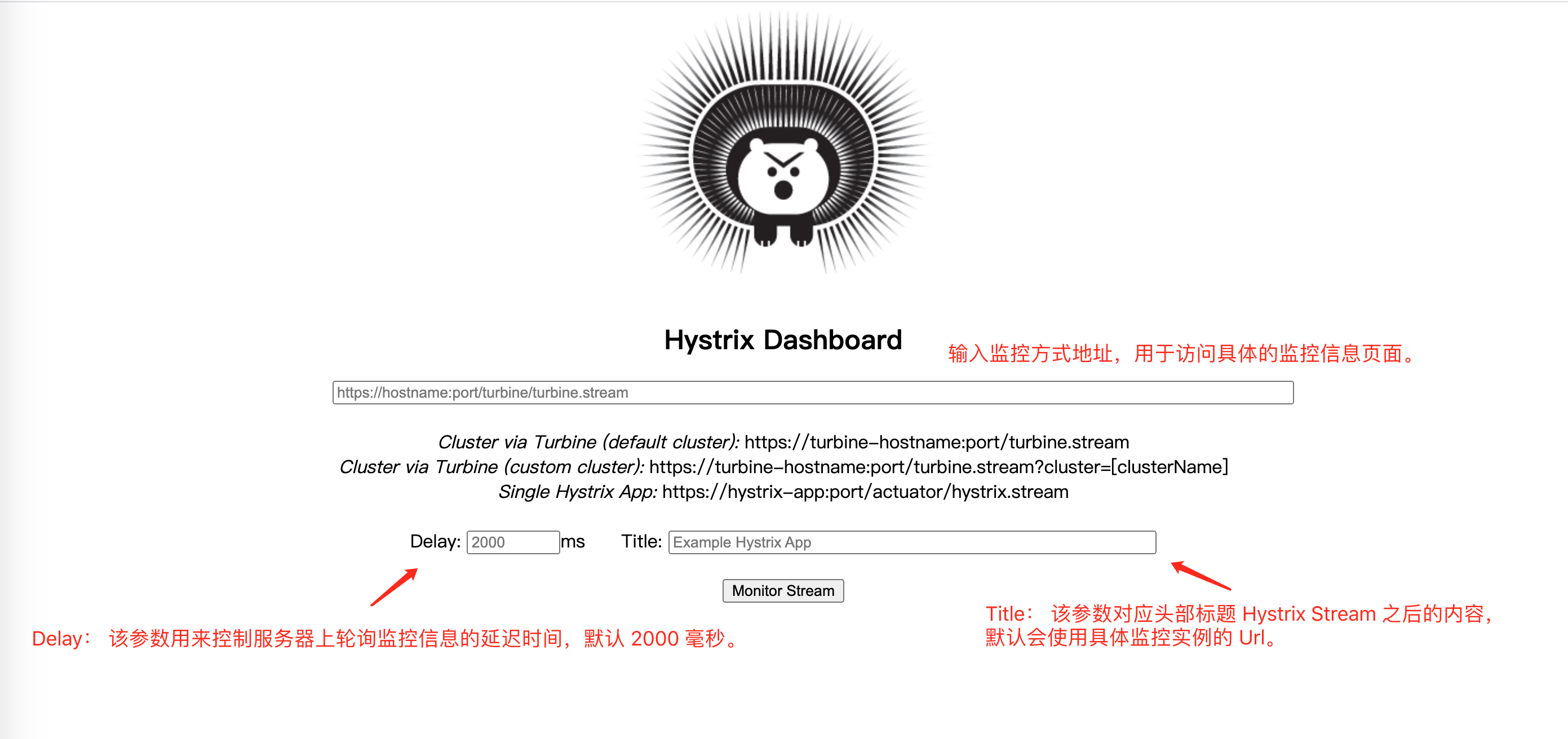

请求地址：http://localhost:2081/hystrix

Hystrix Dashboard 共支持三种不同的监控方式：

• 默认的集群监控： http://turbine-hostname:port/turbine.stream
• 指定的集群监控： http://turbine-hostname:port/turbine.stream?cluster=[clusterName]
• 单体应用的监控： http://hystrix-app:port/actuator/hystrix.stream

2.5、查看应用监控

我们输入要查看的应用地址：http://localhost:2005/actuator/hystrix.stream

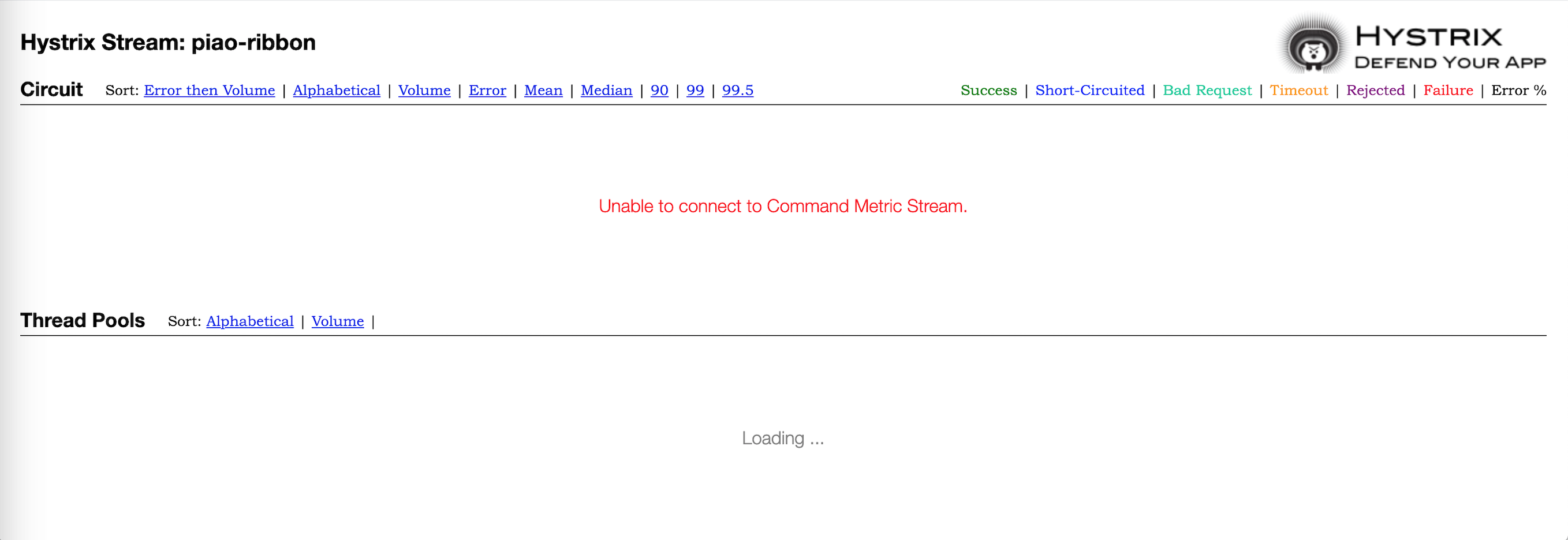

页面显示“Loading...”是因为监控的实例本身还没有调用任何服务。

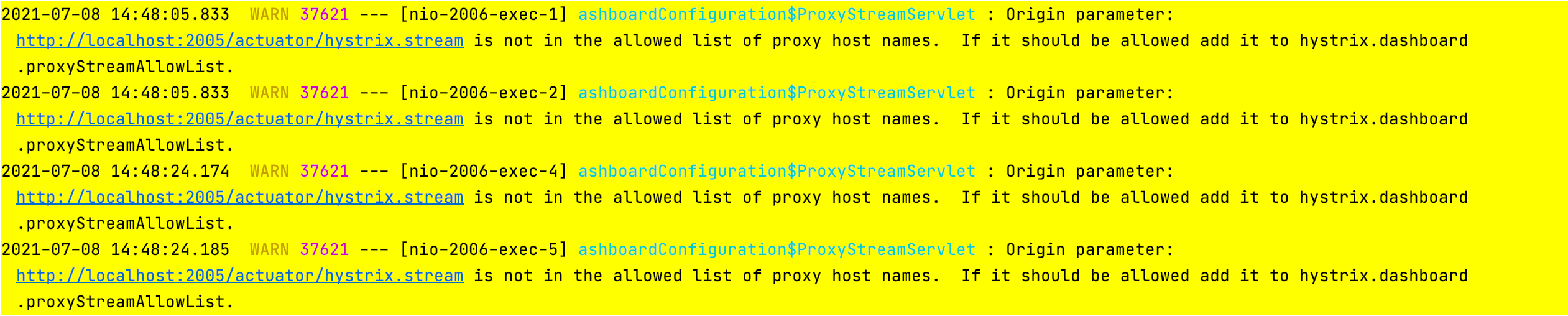

注意：服务地址要填写具体的 ip 地址，如果填写 localhost 或者 127.0.0.1 的话可能会出现“Unable to connect to Command Metric Stream.”错误。

 我们还可以通过以下设置来解决：

hystrix.dashboard.proxy-stream-allow-list:localhost,127.0.0.1

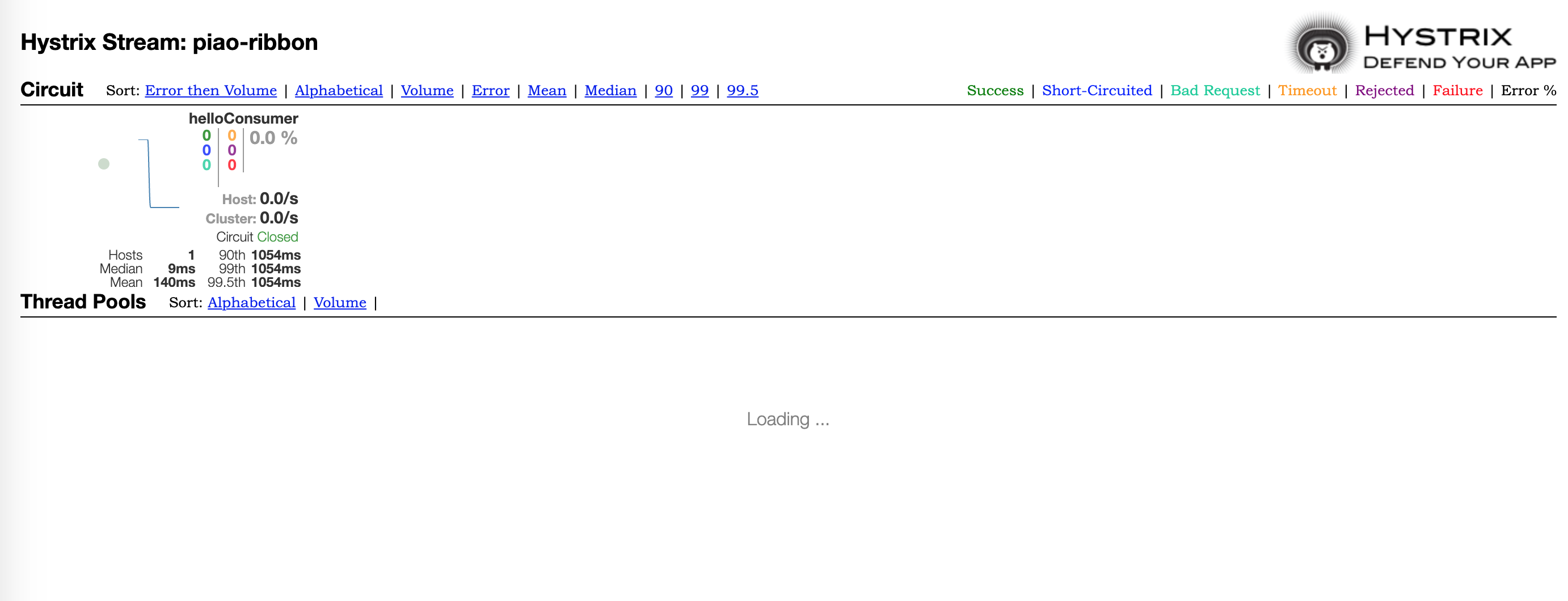

我们在重新启动应用，进入该页面。

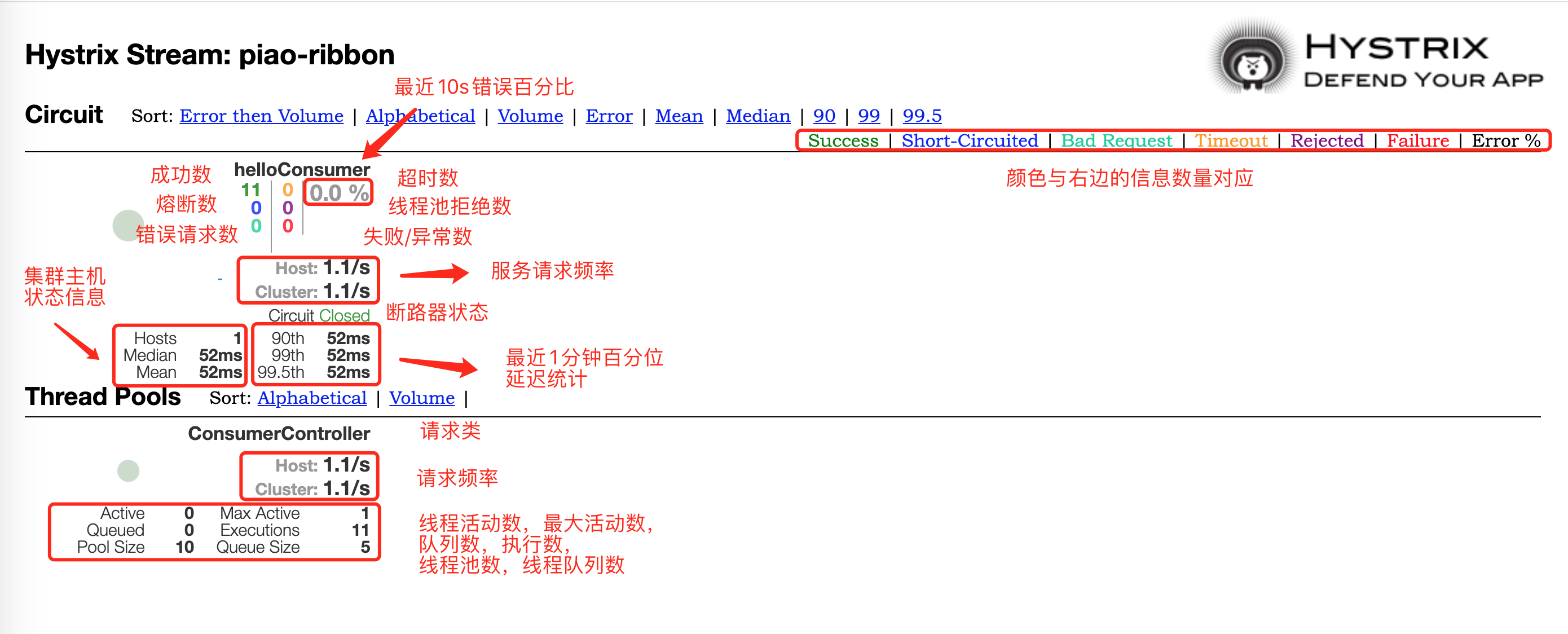

三、 断路器监介绍

• 实心圆： 共有两种含义。通过颜色的变化代表了实例的健康程度，它的健康度从绿色、黄色、橙色、红色递减。通过圆的大小来代表请求流量的大小，流量越大该实心圆就越大。所以通过该实心圆的展示，就可以在大量的实例中快速的发现故障实例和高压力实例。
• 曲线： 记录2分钟内流量的相对变化，可以通过它来观察到流量的上升和下降趋势。
• 其他数量指标如下：
