简介

CanalMetaManager的核心在于管理客户端的订阅，以及控制binlog数据的消费进度。

CanalMetaManager的关系如下图所示

基本功能

CanalMetaManager封装了一系列的操作meta数据的方法，主要包括:

1. 客户端订阅和取消订阅
2. 按批次拉取消费数据
3. 按批次确认消费数据
4. 回滚消费位点

本文主要介绍他的内存实现版本（包括文件和内存的混合实现版本）

MemoryMetaManager:CanalMetaManager的内存版本实现基础

Map<String, List<ClientIdentity>>    destinations;   //存储客户端信息
Map<ClientIdentity, MemoryClientIdentityBatch> batches; //存储每一个客户端已经拉取但是还没确认的位点，可能是多个
Map<ClientIdentity, Position>            cursors;   // 存储每一个客户端已经确认过消费成功的最新位置

上文中列举的三个变量是CanalMetaManager的内存实现版本实现其核心功能的基础

下面本文将通过分析客户端和服务端的交互过程，整体详细地介绍CanalMetaManager的核心功能

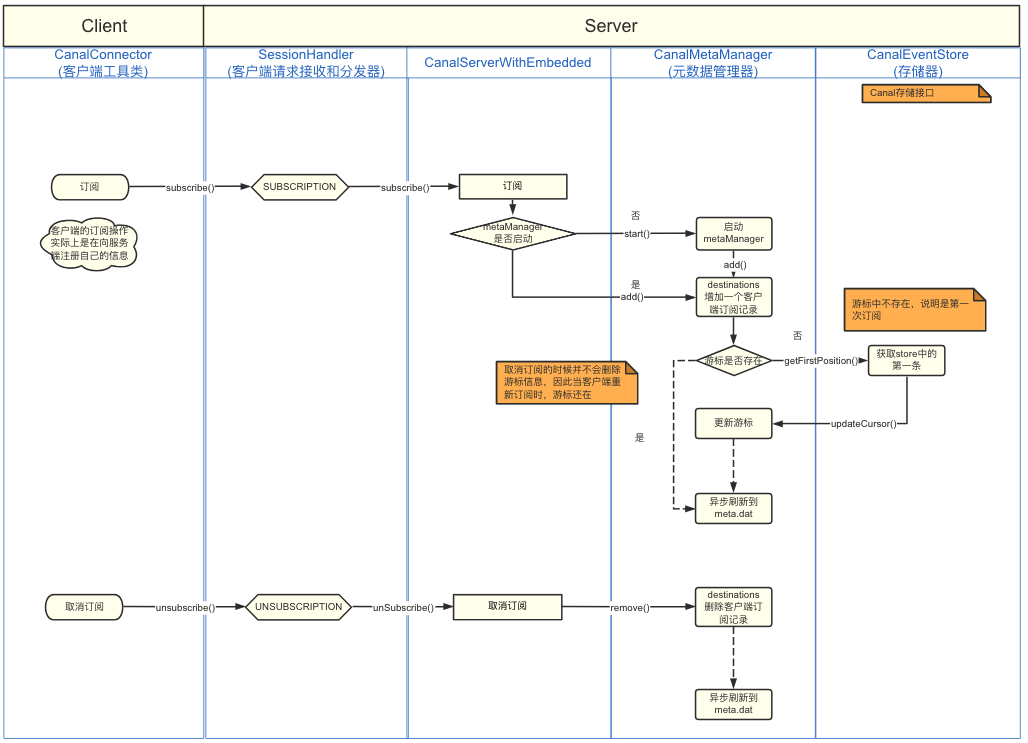

1.客户端订阅和取消订阅

包含订阅和取消订阅两个主要逻辑

API

CanalConnector

void subscribe() ;//增加一个 client订阅 , 如果 client已经存在，则不做任何修改

void unsubscribe();//取消client订阅

CanalMetaManager

void subscribe(ClientIdentity clientIdentity) ;//增加一个 client订阅 , 如果 client已经存在，则不做任何修改

boolean hasSubscribe(ClientIdentity clientIdentity);//判断是否订阅

void unsubscribe(ClientIdentity clientIdentity);//取消client订阅

List<ClientIdentity> listAllSubscribeInfo(String destination);//根据指定的destination列出当前所有的clientIdentity信息

2.按批次拉取最新的未消费数据

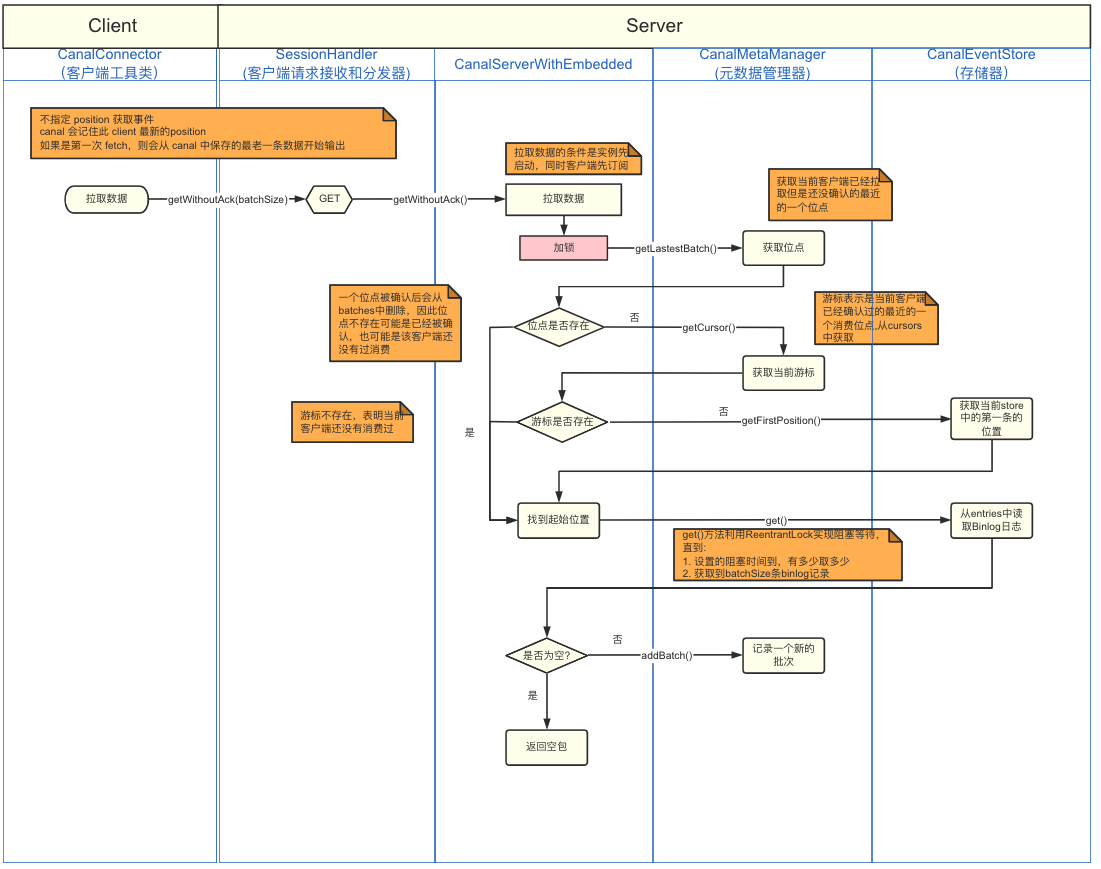

当客户端需要消费binlog数据时，会通过API从canal服务端拉取一个批次的数据,拉取后并不直接确认，核心流程如下图所示

API

CanalConnector

// 按批次大小拉取消费数据，不回复，阻塞等待直到拉取到足够的数据
Message getWithoutAck(int batchSize) throws CanalServerException;
//按批次大小拉取消费数据，不回复 阻塞等待直到拉取到足够的数据  有超时时间，超时时间到后，有多少返回多少
Message getWithoutAck(int batchSize, Long timeout, TimeUnit unit);

CanalMetaManager

//获取客户端当前游标
Position getCursor(ClientIdentity clientIdentity) throws CanalMetaManagerException;
// 获得该client最新的一个位置
PositionRange getFirstBatch(ClientIdentity clientIdentity) throws CanalMetaManagerException;
//获得该clientId最新的一个位置
PositionRange getLastestBatch(ClientIdentity clientIdentity) throws CanalMetaManagerException;
//为 client 产生一个唯一、递增的id
Long addBatch(ClientIdentity clientIdentity, PositionRange positionRange) throws CanalMetaManagerException;
//指定batchId，插入batch数据
void addBatch(ClientIdentity clientIdentity, PositionRange positionRange, Long batchId)

3.按批次确认

按照batchId确认已经消费成功的数据，需要按照拉取的先后顺序提交确认

注意点

1. 在客canal服务端对外提供的API的描述中写到:

​ 确认之后，小于等于此 batchId 的 Message 都会被确认

​ 实际上，通过流程图可以发现，在服务端确认时，会有严格的顺序校验，如果当前需要确认的batchId不是最小的那一个，服务端会拒绝确认，下面是具体的源码

//确认/回滚时，移除batches中位点的判断逻辑
public synchronized PositionRange removePositionRange(Long batchId) {
            if (batches.containsKey(batchId)) {
                Long minBatchId = Collections.min(batches.keySet());
                if (!minBatchId.equals(batchId)) {
                    // 检查一下提交的ack/rollback，必须按batchId分出去的顺序提交，否则容易出现丢数据
                    throw new CanalMetaManagerException(String.format("batchId:%d is not the firstly:%d",
                        batchId,
                        minBatchId));
                }
                return batches.remove(batchId);
            } else {
                return null;
            }
        }

API

CanalConnector

// 按 batch id 确认
void ack(long batchId);

CanalMetaManager

//获取客户端当前游标
Position getCursor(ClientIdentity clientIdentity) throws CanalMetaManagerException;
//更新客户端游标
void updateCursor(ClientIdentity clientIdentity, Position position);
// 对一个batch的确认
PositionRange removeBatch(ClientIdentity clientIdentity, Long batchId);

4.回滚

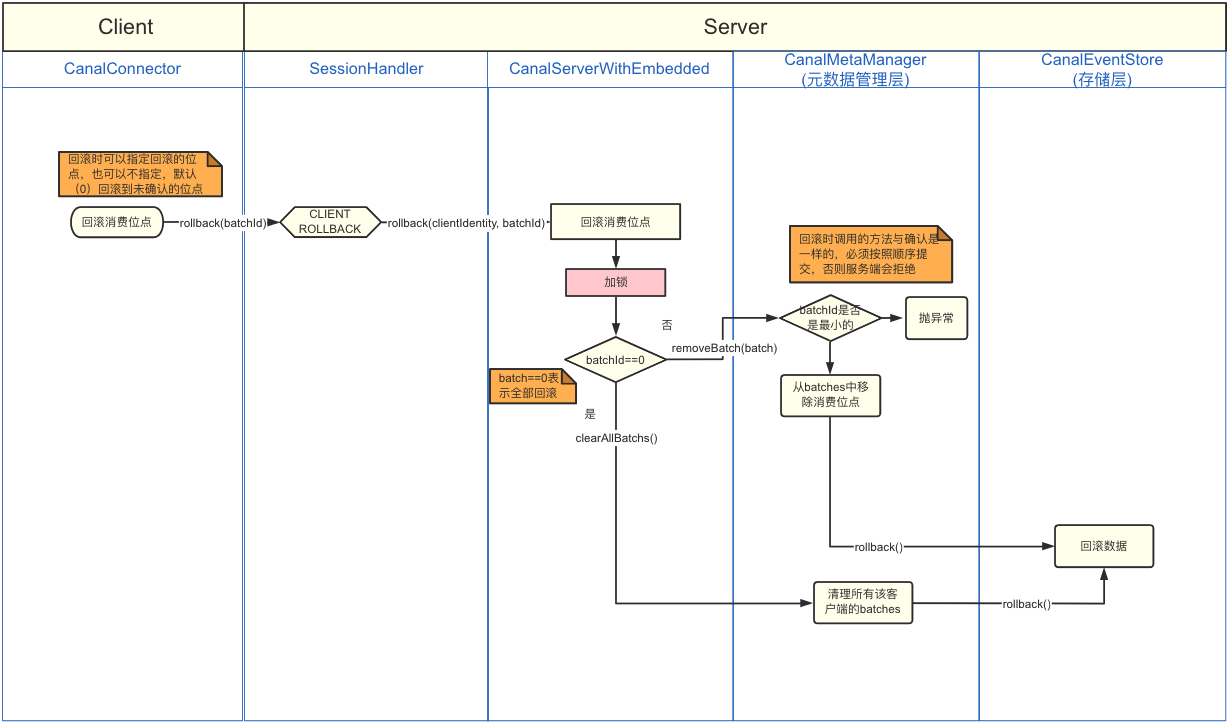

当客户端消费异常时，可以对已经拉取的数据进行回滚，支持按批次回滚和全部回滚

注意点 从流程图中可以发现，当前canal在回滚时

1. 指定batchId回滚时，只允许从最小的batrchId开始回滚(原因与上文的顺序确认逻辑相同)
2. 无论是全部回滚还是指定batchId回滚，存储层都是全部回滚(源码中注释:未提交ack的所有状态信息重新归位，减少出错时数据全部重来的成本)

  /**
     * 回滚到未进行 {@link #ack} 的地方，下次fetch的时候，可以从最后一个没有 {@link #ack} 的地方开始拿
     */
    @Override
    public void rollback(ClientIdentity clientIdentity, Long batchId) throws CanalServerException {
      //...省略部分代码
        synchronized (canalInstance) {
            // 清除batch信息
            PositionRange<LogPosition> positionRanges = canalInstance.getMetaManager().removeBatch(clientIdentity,
                batchId);
            if (positionRanges == null) { // 说明是重复的ack/rollback
                throw new CanalServerException(String.format("rollback error, clientId:%s batchId:%d is not exist , please check",
                    clientIdentity.getClientId(),
                    batchId));
            }

            // TODO 后续rollback到指定的batchId位置,
            canalInstance.getEventStore().rollback();// rollback 当前rollback是不指定batchId的
                                                     // eventStore中的状态信息
            logger.info("rollback successfully, clientId:{} batchId:{} position:{}",
                clientIdentity.getClientId(),
                batchId,
                positionRanges);
        }
    }

API

CanalConnector

//全部回滚
void rollback() throws CanalServerException;
//按批次回滚
void rollback( Long batchId) throws CanalServerException;

CanalMetaManager

//获取客户端当前游标
Position getCursor(ClientIdentity clientIdentity) throws CanalMetaManagerException;
// 对一个batch的删除
PositionRange removeBatch(ClientIdentity clientIdentity, Long batchId);
// 清除对应客户端的所有的batch信息
void clearAllBatchs(ClientIdentity clientIdentity) ;

常用对象

CanalMetaManager提供了很多对象用于数据的记录，下面将具体介绍这些对象

ClientIdentity

ClientIdentity主要记录了canal实例(instance)和客户端的ID,包含以下几个参数:

PositionRange

PositionRange是客户端拉取消费数据的一个批次，保存一段binlog日志的开始位置、结束位置和可以被ack的位置

MemoryClientIdentityBatch

batches 实际上存储了一个客户端，所有的批次号(batchId)和已拉取但未确认的位点(PositionRange )
