树形结构的数据库表Schema设计

jiyayun
 jiyayun
发布于 2013/10/22 17:23
字数 2641
阅读 409
收藏 13



    程序设计过程中,我们常常用树形结构来表征某些数据的关联关系,如企业上下级部门、栏目结构、商品分类等等,通常而言,这些树状结构需要借助于数据库完成持久化。然而目前的各种基于关系的数据库,都是以二维表的形式记录存储数据信息,因此是不能直接将Tree存入DBMS,设计合适的Schema及其对应的CRUD算法是实现关系型数据库中存储树形结构的关键。

    理想中树形结构应该具备如下特征:数据存储冗余度小、直观性强;检索遍历过程简单高效;节点增删改查CRUD操作高效。无意中在网上搜索到一种很巧妙的设计,原文是英文,看过后感觉有点意思,于是便整理了一下。本文将介绍两种树形结构的Schema设计方案:一种是直观而简单的设计思路,另一种是基于左右值编码的改进方案。

一、基本数据

    本文列举了一个食品族谱的例子进行讲解,通过类别、颜色和品种组织食品,树形结构图如下:

二、继承关系驱动的Schema设计

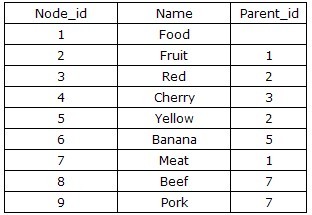

    对树形结构最直观的分析莫过于节点之间的继承关系上,通过显示地描述某一节点的父节点,从而能够建立二维的关系表,则这种方案的Tree表结构通常设计为:{Node_id,Parent_id},上述数据可以描述为如下图所示:


    这种方案的优点很明显:设计和实现自然而然,非常直观和方便。缺点当然也是非常的突出:由于直接地记录了节点之间的继承关系,因此对Tree的任何CRUD操作都将是低效的,这主要归根于频繁的“递归”操作,递归过程不断地访问数据库,每次数据库IO都会有时间开销。当然,这种方案并非没有用武之地,在Tree规模相对较小的情况下,我们可以借助于缓存机制来做优化,将Tree的信息载入内存进行处理,避免直接对数据库IO操作的性能开销。

三、基于左右值编码的Schema设计

    在基于数据库的一般应用中,查询的需求总要大于删除和修改。为了避免对于树形结构查询时的“递归”过程,基于Tree的前序遍历设计一种全新的无递归查询、无限分组的左右值编码方案,来保存该树的数据。


    第一次看见这种表结构,相信大部分人都不清楚左值(Lft)和右值(Rgt)是如何计算出来的,而且这种表设计似乎并没有保存父子节点的继承关系。但当你用手指指着表中的数字从1数到18,你应该会发现点什么吧。对,你手指移动的顺序就是对这棵树进行前序遍历的顺序,如下图所示。当我们从根节点Food左侧开始,标记为1,并沿前序遍历的方向,依次在遍历的路径上标注数字,最后我们回到了根节点Food,并在右边写上了18。

    第一次看见这种表结构,相信大部分人都不清楚左值(Lft)和右值(Rgt)是如何计算出来的,而且这种表设计似乎并没有保存父子节点的继承关系。但当你用手指指着表中的数字从1数到18,你应该会发现点什么吧。对,你手指移动的顺序就是对这棵树进行前序遍历的顺序,如下图所示。当我们从根节点Food左侧开始,标记为1,并沿前序遍历的方向,依次在遍历的路径上标注数字,最后我们回到了根节点Food,并在右边写上了18。

    依据此设计,我们可以推断出所有左值大于2,并且右值小于11的节点都是Fruit的后续节点,整棵树的结构通过左值和右值存储了下来。然而,这还不够,我们的目的是能够对树进行CRUD操作,即需要构造出与之配套的相关算法。

 四、树形结构CRUD算法

(1)获取某节点的子孙节点

    只需要一条SQL语句,即可返回该节点子孙节点的前序遍历列表,以Fruit为例:SELECT* FROM Tree WHERE Lft BETWEEN 2 AND 11 ORDER BY Lft ASC。查询结果如下所示:

    那么某个节点到底有多少的子孙节点呢?通过该节点的左、右值我们可以将其子孙节点圈进来,则子孙总数 = (右值 – 左值– 1) / 2,以Fruit为例,其子孙总数为:(11 –2 – 1) / 2 = 4。同时,为了更为直观地展现树形结构,我们需要知道节点在树中所处的层次,通过左、右值的SQL查询即可实现,以Fruit为例:SELECTCOUNT(*) FROM Tree WHERE Lft <= 2 AND Rgt >=11。为了方便描述,我们可以为Tree建立一个视图,添加一个层次数列,该列数值可以写一个自定义函数来计算,函数定义如下:

  1. CREATE FUNCTION dbo.CountLayer
  2. (
  3.     @node_id int
  4. )
  5. RETURNS int
  6. AS
  7. begin
  8.     declare @result int
  9.     set @result = 0
  10.     declare @lft int
  11.     declare @rgt int
  12.     if exists(select Node_id from Tree where Node_id = @node_id)
  13.     begin
  14.         select @lft = Lft, @rgt = Rgt from Tree where node_id = @node_id
  15.         select @result = count(*) from Tree where Lft <= @lft and Rgt >= @rgt
  16.     end
  17.     return @result
  18. end
  19. GO

    基于层次计算函数,我们创建一个视图,添加了新的记录节点层次的数列:

  1. CREATE VIEW dbo.TreeView
  2. AS
  3. SELECT Node_id, Name, Lft, Rgt, dbo.CountLayer(Node_id) AS Layer FROM dbo.Tree ORDER BY Lft
  4. GO

    创建存储过程,用于计算给定节点的所有子孙节点及相应的层次:

  1. CREATE PROCEDURE [dbo].[GetChildrenNodeList]
  2. (
  3.     @node_id int
  4. )
  5. AS
  6. declare @lft int
  7. declare @rgt int
  8. if exists(select Node_id from Tree where node_id = @node_id)
  9.     begin
  10.         select @lft = Lft, @rgt = Rgt from Tree where Node_id = @node_id
  11.         select * from TreeView where Lft between @lft and @rgt order by Lft ASC
  12.     end
  13. GO

    现在,我们使用上面的存储过程来计算节点Fruit所有子孙节点及对应层次,查询结果如下:


    从上面的实现中,我们可以看出采用左右值编码的设计方案,在进行树的查询遍历时,只需要进行2次数据库查询,消除了递归,再加上查询条件都是数字的比较,查询的效率是极高的,随着树规模的不断扩大,基于左右值编码的设计方案将比传统的递归方案查询效率提高更多。当然,前面我们只给出了一个简单的获取节点子孙的算法,真正地使用这棵树我们需要实现插入、删除同层平移节点等功能。

 (2)获取某节点的族谱路径

    假定我们要获得某节点的族谱路径,则根据左、右值分析只需要一条SQL语句即可完成,以Fruit为例:SELECT* FROM Tree WHERE Lft < 2 AND Rgt > 11 ORDER BY Lft ASC ,相对完整的存储过程:

  1. CREATE PROCEDURE [dbo].[GetParentNodePath]
  2. (
  3.     @node_id int
  4. )
  5. AS
  6. declare @lft int
  7. declare @rgt int
  8. if exists(select Node_id from Tree where Node_id = @node_id)
  9.     begin
  10.         select @lft = Lft, @rgt = Rgt from Tree where Node_id = @node_id
  11.         select * from TreeView where Lft < @lft and Rgt > @rgt order by Lft ASC
  12.     end
  13. GO

(3)为某节点添加子孙节点

    假定我们要在节点“Red”下添加一个新的子节点“Apple”,该树将变成如下图所示,其中红色节点为新增节点。


    仔细观察图中节点左右值变化,相信大家都应该能够推断出如何写SQL脚本了吧。我们可以给出相对完整的插入子节点的存储过程:

  1. CREATE PROCEDURE [dbo].[AddSubNode]
  2. (
  3.     @node_id int,
  4.     @node_name varchar(50)
  5. )
  6. AS
  7. declare @rgt int
  8. if exists(select Node_id from Tree where Node_id = @node_id)
  9.     begin
  10.         SET XACT_ABORT ON
  11.         BEGIN TRANSCTION
  12.         select @rgt = Rgt from Tree where Node_id = @node_id
  13.         update Tree set Rgt = Rgt + 2 where Rgt >= @rgt
  14.         update Tree set Lft = Lft + 2 where Lft >= @rgt
  15.         insert into Tree(Name, Lft, Rgt) values(@node_name, @rgt, @rgt + 1)
  16.         COMMIT TRANSACTION
  17.         SET XACT_ABORT OFF
  18.     end
  19. GO

(4)删除某节点

    如果我们想要删除某个节点,会同时删除该节点的所有子孙节点,而这些被删除的节点的个数为:(被删除节点的右值 – 被删除节点的左值+ 1) / 2,而剩下的节点左、右值在大于被删除节点左、右值的情况下会进行调整。来看看树会发生什么变化,以Beef为例,删除效果如下图所示。

    则我们可以构造出相应的存储过程:

  1. CREATE PROCEDURE [dbo].[DelNode]
  2. (
  3.     @node_id int
  4. )
  5. AS
  6. declare @lft int
  7. declare @rgt int
  8. if exists(select Node_id from Tree where Node_id = @node_id)
  9.     begin
  10.         SET XACT_ABORT ON
  11.         BEGIN TRANSCTION
  12.             select @lft = Lft, @rgt = Rgt from Tree where Node_id = @node_id
  13.             delete from Tree where Lft >= @lft and Rgt <= @rgt
  14.             update Tree set Lft = Lft – (@rgt - @lft + 1) where Lft > @lft
  15.             update Tree set Rgt = Rgt – (@rgt - @lft + 1) where Rgt > @rgt
  16.             COMMIT TRANSACTION
  17.         SET XACT_ABORT OFF
  18.     end
  19. GO

五、总结

    我们可以对这种通过左右值编码实现无限分组的树形结构Schema设计方案做一个总结:

    (1)优点:在消除了递归操作的前提下实现了无限分组,而且查询条件是基于整形数字的比较,效率很高。

    (2)缺点:节点的添加、删除及修改代价较大,将会涉及到表中多方面数据的改动。

    当然,本文只给出了几种比较常见的CRUD算法的实现,我们同样可以自己添加诸如同层节点平移、节点下移、节点上移等操作。有兴趣的朋友可以自己动手编码实现一下,这里不在列举了。值得注意的是,实现这些算法可能会比较麻烦,会涉及到很多条update语句的顺序执行,如果顺序调度考虑不周详,出现Bug的话将会对整个树形结构表产生惊人的破坏。因此,在对树形结构进行大规模修改的时候,可以采用临时表做中介,以降低代码的复杂度,同时,强烈推荐在做修改之前对表进行完整备份,以备不时之需。在以查询为主的绝大多数基于数据库的应用系统中,该方案相比传统的由父子继承关系构建的数据库Schema更为适用。

参考文献:《Storing Hierarchical Data in a Database Article》

本文转载自:http://blog.csdn.net/monkey_d_meng/article/details/6647488
