最近在使用镜像队列的过程中遇到了一些坑，通过阅读相关源码，大量的测试，不敢说对其中的原理掌握得非常透彻， 但基本能分析定位问题的原因，并且能自圆其说。这里整理总结下， 方便后续的回溯。欢迎大家交流指正。
【问题现象】
在镜像队列模式下，镜像队列所在的节点全部停止然后同时启动，启动后可能会出现一些奇怪的现象，比如：
WEB上部分队列为stopped状态
部分队列并没有slave
队列看着是存在的，但消息无法投递到该队列中

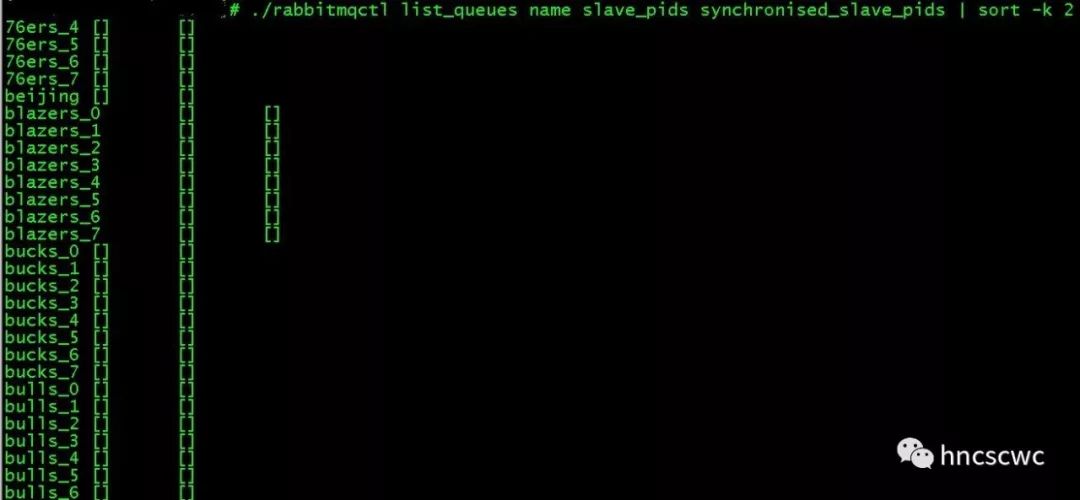

部分现象如下图所示：
其实所有这些现象最终本质是同一个问题，下面重点讲述镜像队列的相关原理并对该问题进行分析。
【准备知识】
在分析问题前，先讲解镜像队列相关的信息进行铺垫。
1、队列进程
懂一点erlang知识的都知道，erlang应用程序内部由成千上万个进程组成，这些进程大体可以分为两类，一类是工作者进程；一类是监督者进程。工作进程负责处理业务逻辑；监督者进程负责启动工作者进程，并对其进行监控，在必要的时候重启工作者进程，比如工作者进程异常退出时。

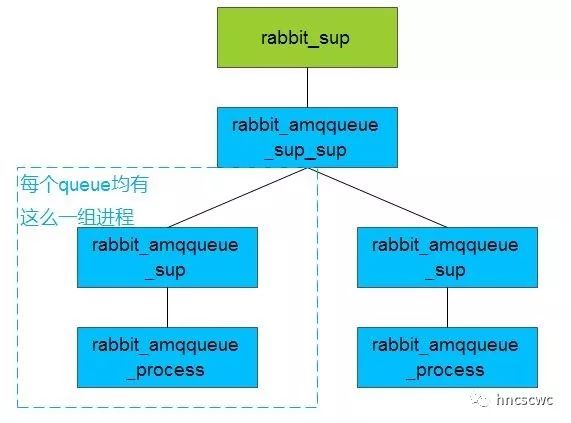

在rabbitmq中，队列对应的进程（rabbit_amqqueue_process）就属于工作者进程，每个这样的进程负责一个队列消息的处理；每个工作者进程也都有一个自己的监督者进程（rabbit_amqqueue_sup）；每个监督者进程又共同有一个监督者进程（rabbit_amqqueue_sup_sup），这些进程构成了逻辑上的父子关系，rabbitmq在启动时会按照其父子关系依次将进程创建启动。具体层级关系如下图所示：

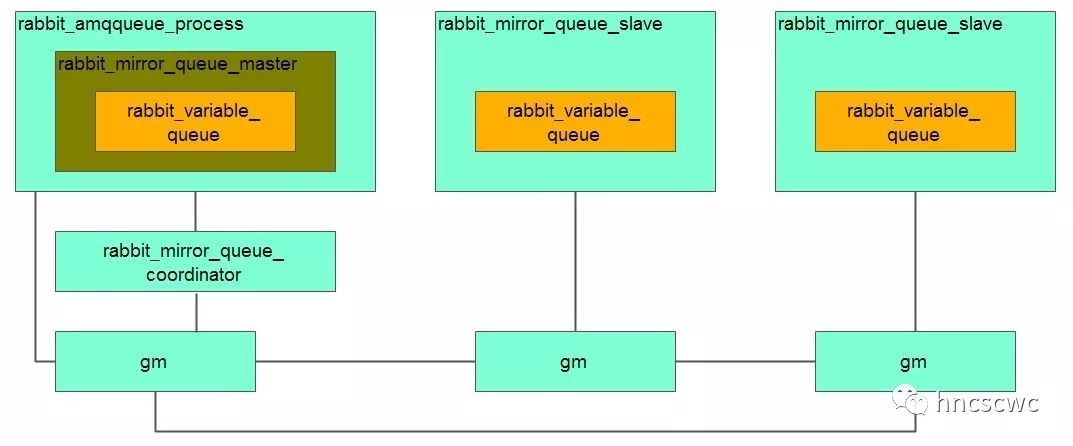

对于镜像队列模式，除了队列进程外，还有用于队列master/slave协调选主的coordinator进程，以及用于广播消息生产消费操作的gm进程。
生产者发送的消息、消费者消费的消息都由队列的master进程处理，master进程对消息的处理通过gm广播给其他节点的gm进程，其他节点的gm进程收到消息后再转发给对应的slave进程，slave进程收到消息后进行相应的处理保证与master的同步。（这里的master进程，slave进程就是前面图中的rabbit_amqqueue_process）
2、队列对应的内存数据表

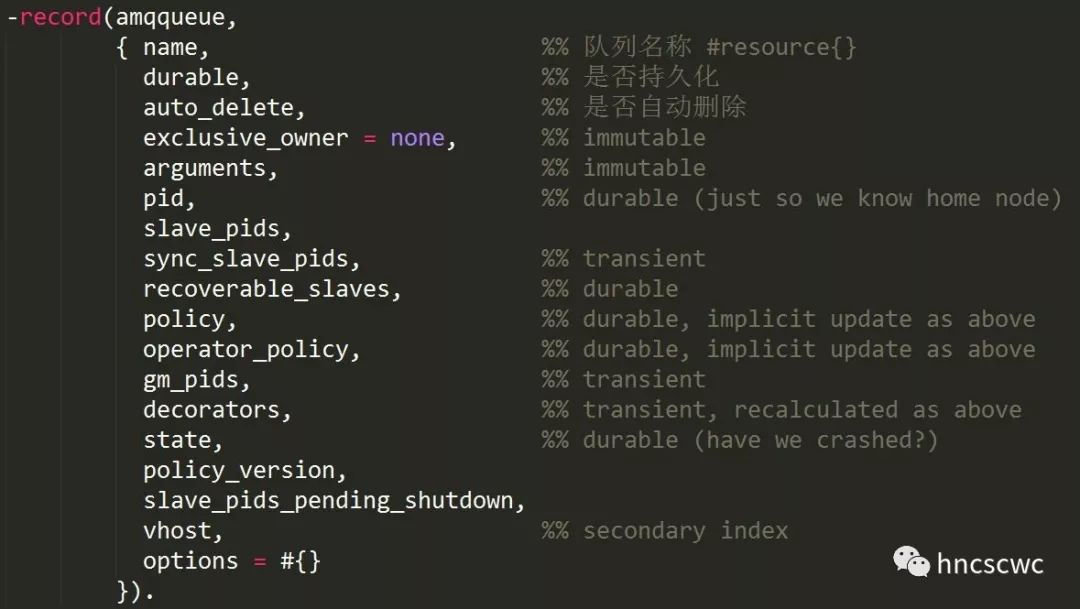

在rabbitmq内部，维护了一个队列信息的表，记录了队列名称，队列master进程PID，slave进程PID等等信息，具体的表结构为：
这里主要关注的字段有
name：队列的名称。
pid：队列master进程的PID，生产者发送的消息，通过routing-key匹配找到对应的队列后，在查找该表找到队列master进程的PID，然后将消息发送给master进程。
slave_pids：队列slave进程PID集合，按照加入先后顺序进行排序
sync_slave_pids：已完成消息同步的slave进程PID集合
gm_pids：gm进程PID集合
state：队列的状态，live、crashed、stopped其中一个
队列进程在启动过程中会动态更新这几个字段的值，并在集群中实时同步。
注：实际上，在rabbitmq内部为队列维护了两张表，一个是记录持久化队列信息的rabbit_durable_queue表，该表中的数据会定期刷到磁盘中，便于重启后的恢复；一个是rabbit_queue表，这个表是内存态的，记录了所有队列的全部信息。
rabbit_durable_queue表会记录PID这个可能动态变化的字段信息，用于重启后判断创建持久化队列的master进程。而其他可能动态变化的字段信息例如队列的slave进程pid集合，gm进程pid集合则不会记录；rabbit_queue表则记录队列的全部信息，运行过程中也都是通过查找该表找队列的master进程、slave进程，gm进程。
【启动流程】
1、队列master的启动流程
1）完成自身初始化，并在rabbit_queue表中插入记录，填充相关字段，例如pid字段。
2）启动coordinator、gm进程，并增量更新rabbit_queue表数据中的gm_pids字段信息。
3）根据镜像配置规则，在合适的节点上创建队列的镜像，即执行队列slave创建启动的相关流程。
4）如果slave创建成功，则进行消息同步，然后处理生产者发送消息，消费者消费消息。
2、队列slave启动流程
1）完成自身初始化，创建gm进程，并在rabbit_queue表对应记录中增量更新slave_pids、gm_pids字段
2）与master进行消息的同步
3）同步完成后，在rabbit_queue表对应记录中增量更新sync_slave_pids字段。
这里有几点需要说明：
1）两个节点同时启动，怎么判断谁将是队列的master，谁是队列的slave？
答案是查rabbit_queue表。
rabbitmq启动后，首先读取rabbit_durable_queue表中的数据，确定有哪些持久化队列，然后读取rabbit_queue，确定哪些队列是没有对应的记录的，或者记录的队列PID（队列的master进程）实际并不存在。对于这些队列，会创建队列进程并指定为master，该进程启动运行过程中会将自身的pid写入数据表中，以标识自己就是队列的master进程。
当然，整个过程对数据库的操作是上锁的，并且会在分布式多节点中保持一致性。
2）怎么判断是否有合适的节点？
集群内的节点启动后，首先会进行数据库的同步，一旦同步完成，队列master在启动过程中，就可以根据镜像配置规则选择该节点作为队列的镜像，并在该节点上创建队列的slave进程。
即在队列master进程启动运行过程中，通过rpc在其他节点上创建队列的slave进程。但这个过程仅在队列master启动过程中进行，如果master启动过程中并没有合适的节点，启动完成后，即便有节点启动可以成为成为队列的slave，这个时候队列的master也不会在主动触发创建slave的。
因此，后启动的节点在完成数据库同步后，也会根据镜像配置规则主动创建队列的slave进程。这样，不管怎样的先后启动方式，镜像队列都会是有slave的。
3）队列的监督者进程
创建队列master/slave进程前，都会先创建rabbit_amqqueue_sup_sup这个监督者进程，然后按层级依次创建相关队列进程。
队列master进程rpc调用其他节点创建slave进程时，如果该节点上的rabbit_amqqueue_sup_sup进程还未创建，那么会报一个模式匹配失败的错误导致队列master进程异常退出，随后被自身的监督者进程捕获并重新创建。即master队列异常后，会被重新创建出来，重新创建出来的进程会重新走一遍原来的处理流程。
【问题分析】

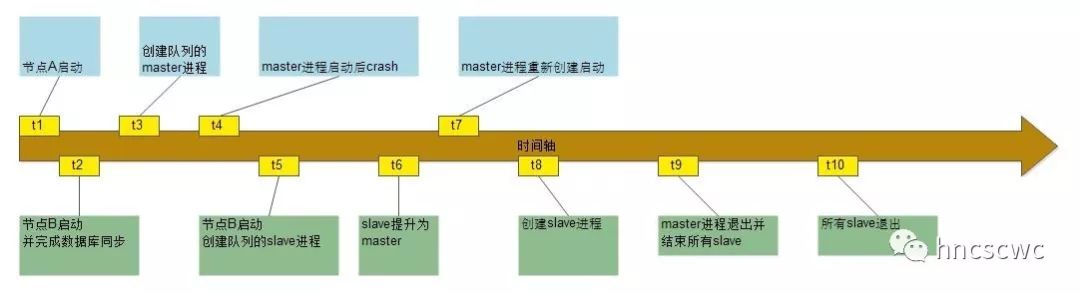

有了上面的铺垫，其实已经可以发现一些可疑的地方了，我们用一张图来说明下存在问题的地方。
按时间轴顺序，我们来依次看两个节点的运行流程
时间1：节点A启动。
时间2：节点B启动，并完成与节点A的数据库同步。
时间3：节点A对持久化的队列创建master进程。
时间4：节点A上，队列的master进程启动后，在rabbit_queue表中插入相关记录，然后发现节点B可用，通过rpc在节点B上创建队列的slave。但此时，节点B上rabbit_amqqueue_sup_sup进程未启动，导致master进程crash退出。
时间5：节点B上，rabbit_amqqqueue_sup_sup进程启动，并主动创建队列进程，并指定为slave。
时间6：slave进程查数据库表，发现队列的master进程当前并非存活状态，因此将自身提升为master。
时间7：节点A上， 之前crash的master进程被重新创建出来了。重新创建的master进程，在处理过程中并不会去查看数据库表该队列的相关信息，即仍旧认为自己是master，并且在更新数据库记录时覆盖更新了pid字段，并再次通过rpc在节点B上创建队列的slave。
时间8：在节点B上，队列已经有master进程的情况下，又再次创建了slave进程（节点A远程调用创建的）。
时间9：由于gm_pids字段是增量更新的，master与slave在同步消息的过程中，master会根据该字段将消息同步给所有记录的gm进程。gm进程收到消息后，转发给对应的slave、coordinator进程。也就是说，此时B节点上同时存在两个gm进程，并且都会收到来自节点A的同步消息，一个转发给slave进程，一个转发给coordinator进程。而coordinator进程对这些消息认定为是非法的（因为自己是master，不应该收到这些消息），其处理方式是进程直接退出，进而master进程也跟着退出。
时间10：节点B上的master进程在退出（结束）过程中，会广播停止所有的slave，这样节点B上的slave进程也就跟着停止了。这样也就出现了启动后，队列没有slave的情况了。
附上对应的日志信息（部分信息是修改源码新增的打印，方便问题分析）
A节点日志：
%% master启动2019-10-21 15:26:19.763 [debug] <0.6502.0> Supervisor {<0.6502.0>,rabbit_amqqueue_sup} started rabbit_prequeue:start_link({amqqueue,{resource,<<"/">>,queue,<<"celtics_5">>},true,false,none,[],<0.7744.0>,[],[],[],[{vhost,...},...],...}, recovery, <0.6501.0>) at pid <0.6503.0>2019-10-21 15:26:19.793 [debug] <0.7017.0> hncscwc {resource,<<"/">>,queue,<<"celtics_5">>} pid:<0.6503.0>, slave_pids [], gm_pids []2019-10-21 15:26:19.943 [debug] <0.7914.0> hncscwc {resource,<<"/">>,queue,<<"celtics_5">>} pid:<0.6503.0>, slave_pids [], gm_pids [{<0.7275.0>,<0.6503.0>}]%% 对端节点mnesia数据库已经完成同步, 但rabbit_amqqueue_sup_sup进程未启动, 因此这里添加镜像时会匹配失败进程退出%% 进程异常退出，被监督者捕获，然后重新创建master进程2019-10-21 15:26:19.980 [error] <0.7978.0> Restarting crashed queue 'celtics_5' in vhost '/'.** When Server state == {q,{amqqueue,{resource,<<"/">>,queue,<<"celtics_5">>},true,false,none,[],<0.6503.0>,[],[],[],[{vhost,<<"/">>},{name,<<"ha-all">>},{pattern,<<"^">>},{'apply-to',<<"all">>},{definition,[{<<"ha-mode">>,<<"all">>},{<<"ha-sync-mode">>,<<"automatic">>},{<<"max-length">>,60000000},{<<"message-ttl">>,172800000}]},{priority,0}],undefined,[],undefined,live,0,[],<<"/">>,#{user => <<"root">>}},none,false,undefined,undefined,{state,{queue,[],[],0},{active,-576460695583028,1.0}},undefined,undefined,undefined,undefined,{state,fine,20000,undefined},{0,nil},undefined,undefined,undefined,{state,{dict,0,16,16,8,80,48,{[],[],[],[],[],[],[],[],[],[],[],[],[],[],[],[]},{{[],[],[],[],[],[],[],[],[],[],[],[],[],[],[],[]}}},delegate},undefined,undefined,undefined,undefined,'drop-head',0,0,running}2019-10-21 15:26:20.070 [debug] <0.8385.0> hncscwc {resource,<<"/">>,queue,<<"celtics_5">>} pid:<0.7978.0>, slave_pids [], gm_pids [{<0.7275.0>,<0.6503.0>}]2019-10-21 15:26:20.229 [error] <0.6502.0> Supervisor {<0.6502.0>,rabbit_amqqueue_sup} had child rabbit_amqqueue started with rabbit_prequeue:start_link({amqqueue,{resource,<<"/">>,queue,<<"celtics_5">>},true,false,none,[],<0.7744.0>,[],[],[],[{vhost,...},...],...}, recovery, <0.6501.0>) at <0.6503.0> exit with reason no match of right hand value {error,{queue_supervisor_not_found,[]}} in rabbit_amqqueue_sup_sup:start_queue_process/3 line 45 in context child_terminated2019-10-21 15:26:20.391 [debug] <0.6502.0> Supervisor {<0.6502.0>,rabbit_amqqueue_sup} started rabbit_prequeue:start_link({amqqueue,{resource,<<"/">>,queue,<<"celtics_5">>},true,false,none,[],<0.7744.0>,[],[],[],[{vhost,...},...],...}, recovery, <0.6501.0>) at pid <0.7978.0>2019-10-21 15:26:20.398 [debug] <0.9599.0> hncscwc {resource,<<"/">>,queue,<<"celtics_5">>} pid:<0.7978.0>, slave_pids [], gm_pids [{<0.8601.0>,<0.7978.0>},{<0.7275.0>,<0.6503.0>}]%% 同上，再次重启创建master进程2019-10-21 15:26:20.439 [error] <0.9635.0> Restarting crashed queue 'celtics_5' in vhost '/'.2019-10-21 15:26:21.255 [debug] <0.10455.0> hncscwc {resource,<<"/">>,queue,<<"celtics_5">>} pid:<0.9635.0>, slave_pids [], gm_pids [{<0.8601.0>,<0.7978.0>},{<0.7275.0>,<0.6503.0>}]2019-10-21 15:26:21.383 [debug] <0.11055.0> hncscwc {resource,<<"/">>,queue,<<"celtics_5">>} pid:<0.9635.0>, slave_pids [], gm_pids [{<0.10536.0>,<0.9635.0>},{<0.8601.0>,<0.7978.0>},{<0.7275.0>,<0.6503.0>}]2019-10-21 15:26:21.390 [info] <0.9635.0> Mirrored queue 'celtics_5' in vhost '/': Adding mirror on node cba: <19334.12919.0>2019-10-21 15:26:22.321 [info] <0.9635.0> Mirrored queue 'celtics_5' in vhost '/': Synchronising: 0 messages to synchronise2019-10-21 15:26:22.321 [info] <0.9635.0> Mirrored queue 'celtics_5' in vhost '/': Synchronising: batch size: 163842019-10-21 15:26:22.322 [info] <0.12522.0> Mirrored queue 'celtics_5' in vhost '/': Synchronising: all slaves already synced** When Server state == {q,{amqqueue,{resource,<<"/">>,queue,<<"celtics_5">>},true,false,none,[],<0.7978.0>,[],[],[],[{vhost,<<"/">>},{name,<<"ha-all">>},{pattern,<<"^">>},{'apply-to',<<"all">>},{definition,[{<<"ha-mode">>,<<"all">>},{<<"ha-sync-mode">>,<<"automatic">>},{<<"max-length">>,60000000},{<<"message-ttl">>,172800000}]},{priority,0}],undefined,[{<0.7275.0>,<0.6503.0>}],[],live,0,[],<<"/">>,#{user => <<"root">>}},none,false,undefined,undefined,{state,{queue,[],[],0},{active,-576460695356014,1.0}},undefined,undefined,undefined,undefined,{state,fine,20000,undefined},{0,nil},undefined,undefined,undefined,{state,{dict,0,16,16,8,80,48,{[],[],[],[],[],[],[],[],[],[],[],[],[],[],[],[]},{{[],[],[],[],[],[],[],[],[],[],[],[],[],[],[],[]}}},delegate},undefined,undefined,undefined,undefined,'drop-head',0,0,running}2019-10-21 15:26:22.384 [error] <0.6502.0> Supervisor {<0.6502.0>,rabbit_amqqueue_sup} had child rabbit_amqqueue started with rabbit_prequeue:start_link({amqqueue,{resource,<<"/">>,queue,<<"celtics_5">>},true,false,none,[],<0.7744.0>,[],[],[],[{vhost,...},...],...}, recovery, <0.6501.0>) at <0.7978.0> exit with reason no match of right hand value {error,{queue_supervisor_not_found,[]}} in rabbit_amqqueue_sup_sup:start_queue_process/3 line 45 in context child_terminated2019-10-21 15:26:22.386 [debug] <0.6502.0> Supervisor {<0.6502.0>,rabbit_amqqueue_sup} started rabbit_prequeue:start_link({amqqueue,{resource,<<"/">>,queue,<<"celtics_5">>},true,false,none,[],<0.7744.0>,[],[],[],[{vhost,...},...],...}, recovery, <0.6501.0>) at pid <0.9635.0>
B节点日志：
%% 主动添加镜像2019-10-21 15:26:20.976 [info] <0.6171.0> Mirrored queue 'celtics_5' in vhost '/': Adding mirror on node cba: <0.11086.0>2019-10-21 15:26:20.976 [debug] <0.11085.0> Supervisor {<0.11085.0>,rabbit_amqqueue_sup} started rabbit_prequeue:start_link({amqqueue,{resource,<<"/">>,queue,<<"celtics_5">>},true,false,none,[],<23290.7978.0>,[],[],[],[{...},...],...}, slave, <0.11084.0>) at pid <0.11086.0>2019-10-21 15:26:20.982 [debug] <0.11154.0> hncscwc {resource,<<"/">>,queue,<<"celtics_5">>} pid:<23290.7978.0>, slave_pids [<0.11086.0>], gm_pids [{<0.11089.0>,<0.11086.0>},{<23290.8601.0>,<23290.7978.0>},{<23290.7275.0>,<23290.6503.0>}]%% 发现当前master挂了, 被提升为master2019-10-21 15:26:20.985 [debug] <0.11212.0> hncscwc {resource,<<"/">>,queue,<<"celtics_5">>} pid:<0.11086.0>, slave_pids [], gm_pids [{<0.11089.0>,<0.11086.0>}]2019-10-21 15:26:20.987 [info] <0.11086.0> Mirrored queue 'celtics_5' in vhost '/': Slave <cba.3.11086.0> saw deaths of mirrors <cba.3.7978.0> <cba.3.6503.0>2019-10-21 15:26:20.987 [info] <0.11086.0> Mirrored queue 'celtics_5' in vhost '/': Promoting slave <cba.3.11086.0> to master%% 进行消息同步2019-10-21 15:26:20.987 [info] <0.11086.0> Mirrored queue 'celtics_5' in vhost '/': Synchronising: 0 messages to synchronise2019-10-21 15:26:20.987 [info] <0.11086.0> Mirrored queue 'celtics_5' in vhost '/': Synchronising: batch size: 163842019-10-21 15:26:20.987 [info] <0.11231.0> Mirrored queue 'celtics_5' in vhost '/': Synchronising: all slaves already synced%% 对端master 添加 slave 创建的进程%% 注 数据库信息已经被覆盖2019-10-21 15:26:21.365 [debug] <0.12916.0> Supervisor {<0.12916.0>,rabbit_amqqueue_sup} started rabbit_prequeue:start_link({amqqueue,{resource,<<"/">>,queue,<<"celtics_5">>},true,false,none,[],<23290.9635.0>,[],[],[],[{...},...],...}, slave, <0.12915.0>) at pid <0.12919.0>2019-10-21 15:26:21.446 [debug] <0.14640.0> hncscwc {resource,<<"/">>,queue,<<"celtics_5">>} pid:<23290.9635.0>, slave_pids [<0.12919.0>], gm_pids [{<0.12944.0>,<0.12919.0>},{<23290.10536.0>,<23290.9635.0>},{<23290.8601.0>,<23290.7978.0>},{<23290.7275.0>,<23290.6503.0>}]%% 发现对端的master挂了2019-10-21 15:26:21.486 [info] <0.12919.0> Mirrored queue 'celtics_5' in vhost '/': Slave <cba.3.12919.0> saw deaths of mirrors <cba.3.7978.0> <cba.3.6503.0>2019-10-21 15:26:21.533 [debug] <0.15157.0> hncscwc {resource,<<"/">>,queue,<<"celtics_5">>} pid:<23290.9635.0>, slave_pids [<0.12919.0>], gm_pids [{<0.12944.0>,<0.12919.0>},{<23290.10536.0>,<23290.9635.0>},{<23290.8601.0>,<23290.7978.0>},{<23290.7275.0>,<23290.6503.0>}]%% 本节点master进程退出2019-10-21 15:26:21.535 [warning] <0.11086.0> Mirrored queue 'celtics_5' in vhost '/': Stopping all nodes on master shutdown since no synchronised slave is available2019-10-21 15:26:21.535 [debug] <0.11086.0> hncscwc {resource,<<"/">>,queue,<<"celtics_5">>} stop all slaves with reason: shutdown2019-10-21 15:26:21.543 [debug] <0.15159.0> hncscwc {resource,<<"/">>,queue,<<"celtics_5">>} pid:<23290.9635.0>, slave_pids [<0.12919.0>], gm_pids [{<0.12944.0>,<0.12919.0>},{<23290.10536.0>,<23290.9635.0>},{<23290.8601.0>,<23290.7978.0>},{<23290.7275.0>,<23290.6503.0>}]2019-10-21 15:26:36.536 [warning] <0.11086.0> Mirrored queue 'celtics_5' in vhost '/': Missing 'DOWN' message from <0.12919.0> in node cba2019-10-21 15:26:39.557 [debug] <0.16110.0> hncscwc {resource,<<"/">>,queue,<<"celtics_5">>} pid:<23290.9635.0>, slave_pids [], gm_pids []
从上面的分析中可以总结出问题的本质其实有两个方面
1、master进程启动添加slave时会有概率出现crash。这个问题github上有人反馈过（https://github.com/rabbitmq/rabbitmq-server/issues/2009），但代码维护者一方面推荐使用3.8.0的新特性quorum队列，一方面表示不解决此问题，因为同时停止启动的场景不在考虑范围内。
2、节点间通信的时序问题，在master进程crash还未被重新创建时，slave进程恰好启动并感知master进程不在，进而将自己提升为master；而crash后重新创建的master进程，不会读取数据库中的信息判断后再做处理，而是把自己当成是master，按照master的逻辑走对应的流程。导致同时出现两个master进程，并最终导致其中一个退出，顺带也停止了所有的slave。
其他几个现象，本质上也是因为这两个方面引发的，不同的时序导致了不同的现象。
【解决办法】
对于该问题没有好的解决办法，因为队列master进程启动概率出现crash暂时无法解决，时序问题就会导致有一定概率出现上面的现象。因此避免同时启停是一种手段。另外一种规避手段：将ha-promote-on-failure设置为when-synced，即master异常后，如果slave还未完成同步的情况下，不会提升为master（详细描述见这里）。实测了一段时间，暂时未出现上述现象。
