WinAPI: FlattenPath、WidenPath

涂孟超
 涂孟超
发布于 2014/09/26 15:31
字数 385
阅读 7
收藏 0
不管什么曲线命令, 到来路径中都会变成 Bezier 线; 也就是说路径中只有直线和 Bezier 线.

FlattenPath 和 WidenPath 都能够把路径中的 Bezier 线转换为近似的直线; 不同的是: 用 WidenPath 转换后貌似加宽了线, 其实它是转换成了一个包围路径的新路径(类似区域).

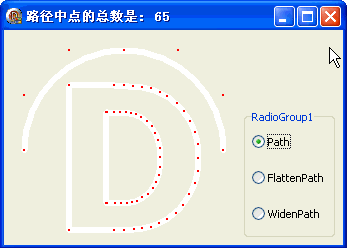

本例效果图:



代码文件:
unit Unit1;

interface

uses
  Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,
  Dialogs, StdCtrls, ExtCtrls;

type
  TForm1 = class(TForm)
    RadioGroup1: TRadioGroup;
    procedure FormPaint(Sender: TObject);
    procedure FormCreate(Sender: TObject);
    procedure RadioGroup1Click(Sender: TObject);
  end;

var
  Form1: TForm1;

implementation

{$R *.dfm}

procedure TForm1.FormCreate(Sender: TObject);
begin
  RadioGroup1.Items.CommaText := 'Path,FlattenPath,WidenPath';
  RadioGroup1.ItemIndex := 0;
end;

procedure TForm1.FormPaint(Sender: TObject);
type
  TPArr = array[0..0] of TPoint;
  TTArr = array[0..0] of Byte;
var
  pts: ^TPArr;
  types: ^TTArr;
  count: Integer;
  i,x,y: Integer;
begin
  Canvas.Font.Size := 150;
  Canvas.Font.Style := [fsBold];
  SetBkMode(Canvas.Handle, TRANSPARENT);

  BeginPath(Canvas.Handle);
  Canvas.TextOut(50, 0, 'D');
  Canvas.Arc(20, 20, 220, 220, 120, 120, 20, 120);
  EndPath(Canvas.Handle);

  Canvas.Pen.Width := 6;

  if RadioGroup1.ItemIndex = 1 then FlattenPath(Canvas.Handle);
  if RadioGroup1.ItemIndex = 2 then WidenPath(Canvas.Handle);

  Canvas.Pen.Color := clWhite;
  count := GetPath(Canvas.Handle, pts^, types^, 0);

  GetMem(pts, count*SizeOf(TPoint));
  GetMem(types, count);

  count := GetPath(Canvas.Handle, pts^, types^, count);
  Text := '路径中点的总数是: ' + IntToStr(count);

  StrokePath(Canvas.Handle);

  Canvas.Brush.Color := clRed;
  for i := 0 to count - 1 do
  begin
    x := pts^[i].X;
    y := pts^[i].Y;
    Canvas.FillRect(Rect(x-1,y-1,x+1,y+1));
  end;

  FreeMem(pts);
  FreeMem(types);
end;

procedure TForm1.RadioGroup1Click(Sender: TObject);
begin
  Repaint;
end;

end.












窗体文件:
object Form1: TForm1
  Left = 352
  Top = 227
  Caption = 'Form1'
  ClientHeight = 215
  ClientWidth = 339
  Color = clBtnFace
  Font.Charset = DEFAULT_CHARSET
  Font.Color = clWindowText
  Font.Height = -11
  Font.Name = 'Tahoma'
  Font.Style = []
  OldCreateOrder = False
  Position = poDesigned
  OnCreate = FormCreate
  OnPaint = FormPaint
  PixelsPerInch = 96
  TextHeight = 13
  object RadioGroup1: TRadioGroup
    Left = 240
    Top = 80
    Width = 91
    Height = 127
    Caption = 'RadioGroup1'
    TabOrder = 0
    OnClick = RadioGroup1Click
  end
end












关于描绘路径中的点, 参见: http://www.cnblogs.com/del/archive/2008/05/26/1207423.html

本文转载自:http://www.cnblogs.com/del/archive/2008/05/26/1207580.html
