本文翻译自Azkaban官网文档 Azkaban Containerized Executions - Design Doc

作者/关键贡献者: Arvind Pruthi , Janki Akhani , Shardool , Deepak Jaiswal , Aditya Sharma , Abhishek Nath

老架构（裸金属架构）背景/概览

• 每一套Azkaban集群都包含如下组件：一个web server，一组部署在物理机上的executor server，一个mysql（用于保存job状态和历史记录）
• 每一个executor server大约可以并行执行10个Flow（任务流），具体取决于每个Flow的消耗的资源
• executor server定期（一般1秒）从mysql拉取处于待执行状态的Flow，mysql相当于是一个队列

Azkaban Executor Server的职责

分发任务

• Executor Server定期从mysql拉取flows
• 构建flow：解析所有的配置、在内存中构建一个图、下载依赖文件、分配计算资源（线程池、执行目录等）
• 触发调度

调度

• 为了保证任务并行执行，每一个executor server为每一个flow都维护了一个独立的线程池
• 从hadoop name node获取hadoop tokens以便提交YARN应用
• 每一个job都是用admin账号独立加载
• 在内存中维护flow的状态机，并及时更新到mysql中，最后把flow产生的日志都写到mysql中

管理Flow

executor server对外暴露AJAX API，提供暂停、强制停止、恢复等操作，超过10天的flow会被强制停止。

管理日志

AJAX API支持流式日志，可以实时观察执行中的flow/job，当flow/job结束后，所有的日志都会以15MB每块的大小保存到数据库中。

部署

• 部署executor server，先把新版代码准备好，启动前会先完成一些必要的测试，以便验证环境符合预期
• 测试通过后，把executor server置为不可用模式，确保不会从数据库拉取flow（particular executor除外）
• 启动新版代码，状态变为可用，恢复任务的执行

裸金属架构的问题

互相影响（无资源隔离）

Azkaban支持多种Job类型，也允许用户自己上传代码，所以很容易发生部分任务占用过多的资源（CPU、内存、磁盘），进而拖垮整个executor server，影响此server上的所有任务

弹性伸缩/维护问题（僵化的架构）

网站可靠性对弹性伸缩能力具有强烈的诉求，数十年前的架构就已经存储了。但是裸金属架构并不能从最近的新技术上获益，这在云计算领域已经司空见惯了。

缺少金丝雀发布系统

Azkaban的executor server是所有计算的门户，除了它自身的功能代码、配置、任务类型之外，还屏蔽了hadoop、安全管理器、spark等基础计算设施。当前缺少金丝雀机制以支持细粒度的新功能验证。 根据Azkaban在Linkedin的使用的经验看，在缺少合适的金丝雀系统的时候，每次滚动发布代码是多么的痛苦。

无视YARN内部的任务队列

Azkaban有自己的任务队列和分发机制，这样可以最大限度的发挥executor server的能力，但是它自己的队列与YARN的队列并不匹配，这经常导致YARN集群过载。

发布的问题

发布过程中的环境验证环节可能要持续10天，在这期间executor server都是不可用的，并且CPU和内存是闲置的。一次发布如果有问题，需要executor server带病运行的情况下，不断的尝试修复，可能导致GC暂停或者OOM，并且会污染其他的指标。

容器化的关键需求

1. Azkaban的web server动态的为每一个flow创建一个容器，也就是为每一个flow提供一套完全独立的运行环境。
2. 快速响应激增的资源需求（可伸缩的架构）
3. 提供一种机制以支持Azkaban各个组件各自独立进化
   • 把发版的控制权交给对应的用户：运行平台、Azkaban本身、用户Job
   • 让用户自己选择Azkaban或者JobType的版本（在更新基础设施的时候尤其有用）
4. 提供一套垂直的金丝雀系统以支持Azkaban/jobtypes和运行平台完全控制各自的代码更新

未来的扩展

1. 为多个组件开发细粒度的金丝雀系统以支持各自独立发版

架构概览

1. Azkaban采用Disposable Container（一次性容器）的模式，这意味着每当flow被调度之前都会创建一个新的POD，并且在flow结束之后销毁。
2. 资源隔离体现在flow级别（而非job），jobs或subflows都是flow的一部分；Job级别的资源也探索过，但是最终放弃了：

• 它会极大的破快原来的架构，为了实现job级别的资源隔离，大部分的代码都需要重写；
• 为每一个job创建一个pod会造成过多的资源消耗，还有一种做法是在一个POD里面包含多个容器，但是这也会导致大部分flow和job相关的代码被重写；也许未来会重新考虑这个设计；

3. 创建POD的时候使用默认的cpu、内存资源，也可以通过参数指定需要申请的资源
4. 在这样的设计下，web server必须部署在k8s之外，这样做并不妨碍它与flow和log之间的通信，它们之间的通信通过Ingress Controller实现，这样就不需要导出Flow的POD了；
5. 为了实现上述第三点需求，flow的pod的执行环境必须动态创建：

• 在任务分发的环节，会提供动态选择组件版本的功能，以便提供executor server的运行环境
• 一系列的容器初始化工作将通过众多组件的不同版本的组合来完成
• 动态选择的功能可以用来实现组件的金丝雀发布
• 需要一些Admin API来完成镜像的管理工作

详细设计

镜像管理

• 使用docker镜像来创建flow的执行环境，为了实现上述第三个需求，要使用预制的container模板来创建POD，下文的分发逻辑一节会详述；
• Azkaban的运行环境由以下依赖组成：

• Azkaban核心在基础镜像（RHEL7）上加一层，形成Azkaban基础镜像
• 其他的平台依赖、JobTypes各自在Azkaban基础镜像之上新增独立的层。为了保持镜像体积小，节约下载时间，可以使用busybox或者alpine技术来实现
• 有的开发者的job-types镜像需要特别定制，不依赖Azkaban。比如Kafka Push Job

FROM container-image-registry.mycorp.com/rhel7-base-image/rhel7-base-image:0.16.9

ARG KPJ_URL=https://artifactory.mycorp.com/kafka-push-job/kafka-push-job/0.2.61/kafka-push-job-0.2.61.jar

RUN curl $KPJ_URL --output ~/kafka-push-job-0.2.61.jar

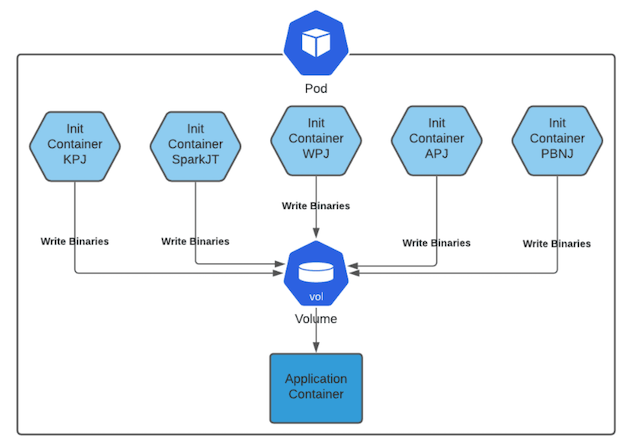

• 每个job-type都会基于一个公共的预制镜像，这个预制镜像会把所有的代码包和配置文件都放到容器的外部卷上，此外部卷也会被挂载到应用容器（基于Azkaban基础镜像）
• job-type开发者使用镜像管理API构造job-type镜像，构造出来的镜像可以作为默认的job-type镜像，flow的开发者可以使用DSL指定job-type镜像的版本

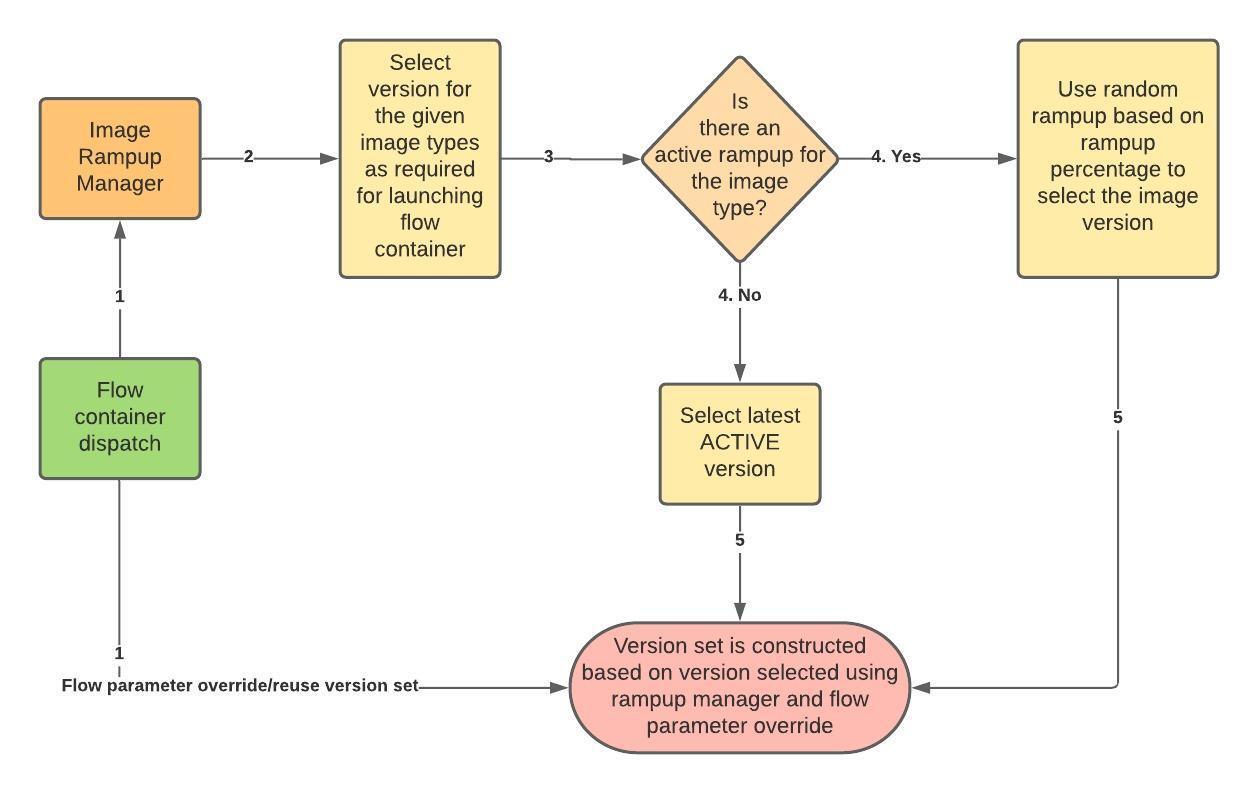

• flow执行的过程中使用version-set和version-number来唯一标识它的依赖的组件的状态；这也有助于在测试环境复现失败的flow，便于排查问题

镜像管理API

为了让众多的镜像开发者管理镜像的生命周期，我们开发了一批Admin API：

• 记录镜像类型和它们的开发者
• 记录已存在的镜像类型的新版本
• 为以注册的镜像版本创建/更新热身计划

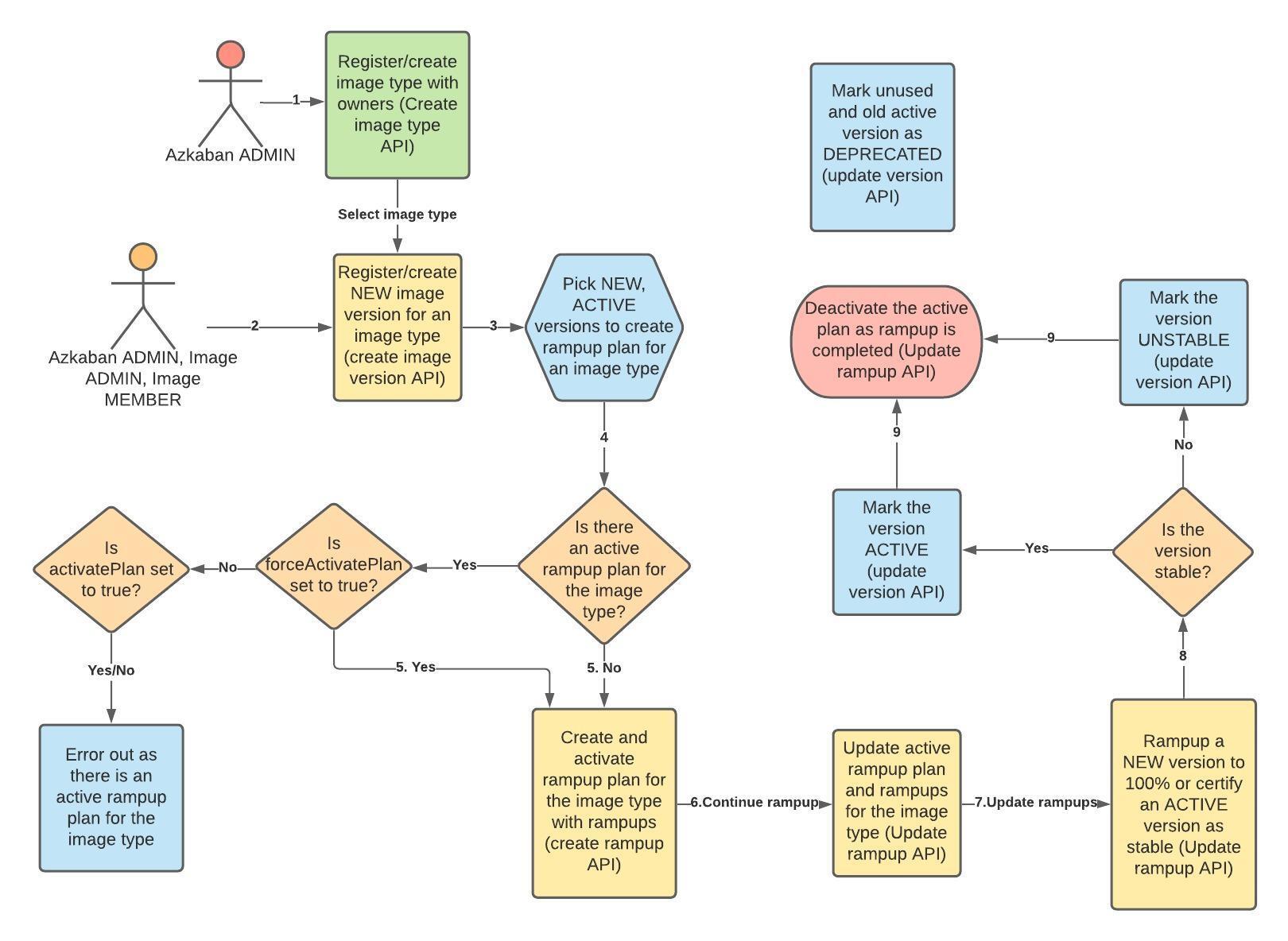

API使用流程图

详见 imageMgmtAPI.rst 文件

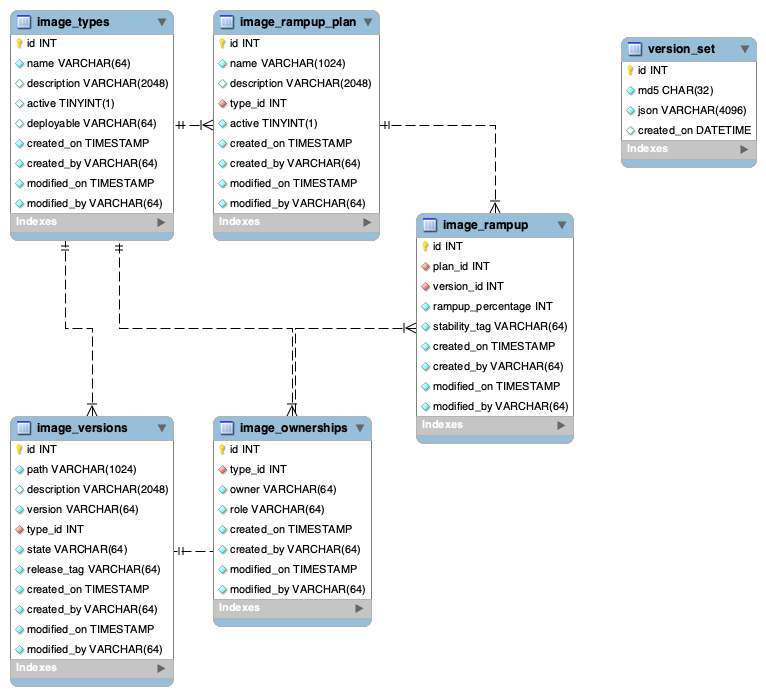

为了实现这些API，镜像的元数据必须及时更新到数据库中，下面是镜像相关的数据库ER图：

分发逻辑

1. 当一个flow准备执行时，Azkaban Web Server会把它的状态标记为READY，并且把它队列中（execution_flows表）

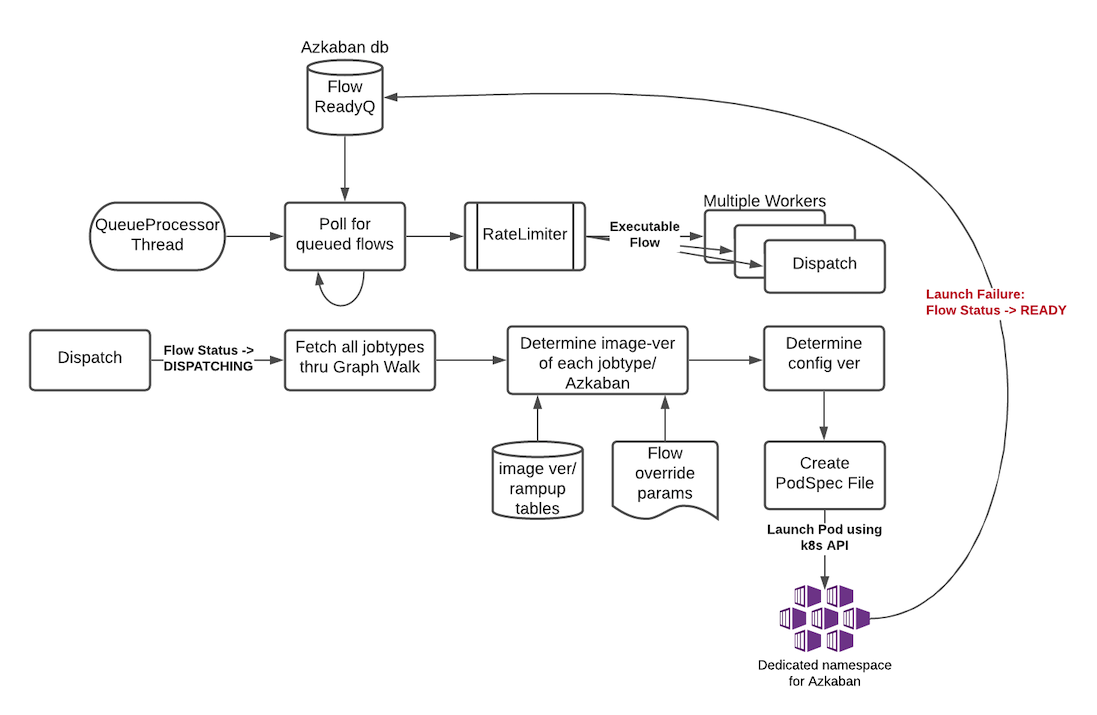

2. QueueProcessor（任务处理类）会根据优先级和提交的时间从数据库拉取待执行的flow，此时的状态是DISPATCHING，为防止K8S创建大量的容器，这里需要有限流机制，然后flow经过如下的分发过程：
   • 获取K8S的配置，安全认证
   • 根据jobtypes读取image_ramp_up和image_versions两个表，它们记录了本次任务应该使用哪个镜像以及版本

状态流程图

kubernets的安全性

初始化容器

运行Flow的容器

Ingress控制器

日志

状态页面

使用裸金属架构解决上述问题如何？

在kubernets上debug Azkaban

待解决事项

1. 搁置了通过参数指定flow使用的镜像的版本
2. 搁置了通过参数设置版本
3. 搁置了通过参数指定flow容器需要的CPU和内存
4. debug问题
5. 更多关于配置的技巧
