从Karmada API角度分析多云环境下的应用资源编排：设计与实现

Karmada吸取了CNCF社区的Federation v1和v2（也称为kubefed）项目经验与教训，在保持原有K8s API不变的情况下，通过添加与多云应用资源编排相关的一套新的API和控制面组件，方便用户将应用部署到多云环境中，实现扩容、高可用等目标。

Karmada的readme里说this project is developed in continuation of Kubernetes Federation v1 and v2，或许可以把Karmada理解为Federation v3

代码地址：https://github.com/karmada-io/karmada

使用Karmada管理的多云环境包含两类集群：

• host集群：即由Karmada控制面构成的集群，接受用户提交的应用部署需求，将之同步到member集群，并从member集群同步应用后续的运行状况。

• member集群：由一个或多个K8s集群构成，负责运行用户提交的应用

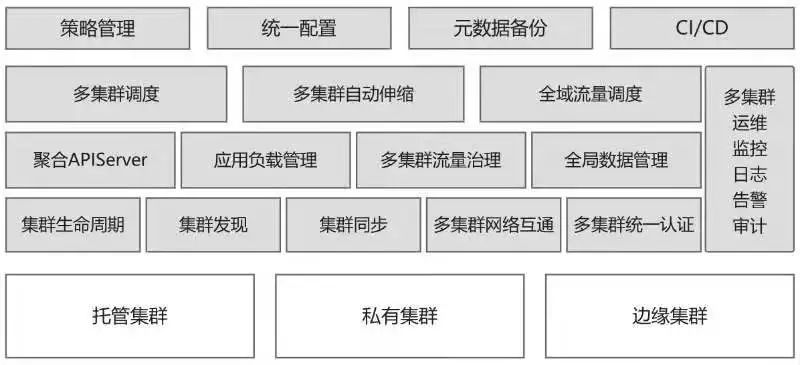

从下面的Karmada功能架构图中我们可以看到，Karmada的作用包括多云调度、多云自动伸缩、全域流量调度、多云运维、监控、日志等功能。

本文从Karmada API设计和实现角度分析如何在多云环境下实现应用资源的编排，主要关注应用从Karmada控制面下发到联邦中的member集群的流程。关于Karmada的其他功能会放在后续的文章中。

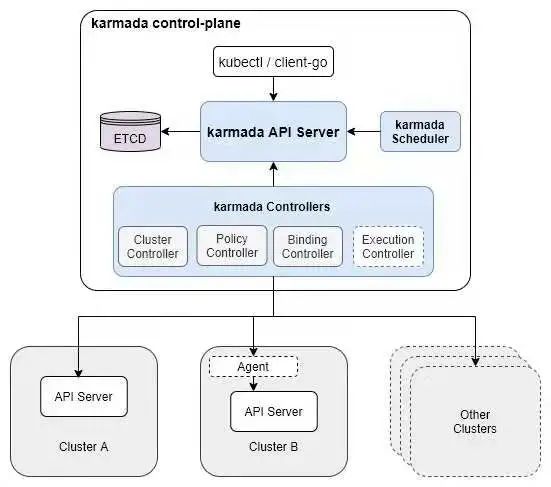

Karmada功能架构

本文使用的Karmada版本为v0.8.0后的commit：18e2649a。

原生K8s API，如Deployment并非为多云环境设计，因此缺乏多云环境下应用编排所需要的语义表达能力。诸如应用部署的目的地集群以及在各目的地集群上应用差异化配置等需求都无法在K8s原生API上表达出来。

因此我们需要定义一组新的API，以增强K8s原生API在多云环境下的应用编排语义表达能力。

由于Karmada借鉴了kubefed的设计思想，我们先回顾kubefed的多云应用编排API设计。

为了部署一个多云环境下的应用，kubefed可以为Deployment等K8s原生API自动生成“多云增强版API”（用CRD定义），比如，用户可以创建下面的例子中的类型为FederatedDeployment的custom resource（CR）对象，将nginx运行在两个集群member1和member2上（这两个集群是kubefed管理下的集群联邦成员，由kubefed的集群配置管理，我们可以暂时不管它们具体定义方法）。

apiVersion: types.kubefed.io/v1beta1kind: FederatedDeploymentmetadata:  name: test-deployment  namespace: test-namespacespec:  template:    metadata:      labels:        app: nginx    spec:      replicas: 1      selector:        matchLabels:          app: nginx      template:        metadata:          labels:            app: nginx        spec:          containers:          - image: nginx            name: nginx  placement:    clusters:    - name: member1    - name: member2  overrides:  - clusterName: member2    clusterOverrides:    - path: "/spec/replicas"      value: 2

在这个对象中我们应当注意三个方面：

• 资源模板：上面yaml中 .spec.template 部分。这里嵌入了一个标准的k8s原生 Deployment 对象。

• placement：上面yaml中 .spec.placement 部分，用以说明被嵌入的 Deployment 对象需要被部署到集群 member1 和 member2 中

• overrides：上面yaml中.spec.overrides部分，用以说明被嵌入的Deployment对象在部署到member2集群上时，应当把Deployment的replicas从1改为2。

上述 FederatedDeployment 的CRD不需要用户自己编写，用户仅需要使用kubefed的cli工具kubefedctl去"enable" Deployment 这个k8s原生API资源即可，也就是执行 kubefedctl enable deployment ，kubefedctl就会自动生成CRD并提交apiserver。

似乎kubefed用起来很简单（相对于Federation v1的确简单了不少），然而这里的问题是非k8s原生API。也就是用户被迫改变原有习惯，用一套全新的API（FederatedDeployment ）来替换k8s原生API（Deployment ）。因此为了使用kubefed，用户势必需要修改已有的k8s前端管理系统。

作为后来者的Karmada吸取了kubefed“非原生API”方面的教训，将kubefed中定义在同一个API资源对象中的“资源模板”、“placement”、“overrides”拆开成3个如下的单独对象。在Karmada中，用户需要分别创建资源模板（resource template）、多云调度策略（propagation policy）和多云差异化配置策略（override policy）3个对象：

首先我们需要定义资源模板对象。为什么称为模板？是因为在每个集群中实际部署的Deployment 对象都以它为模板创建，但又允许各不相同，详见后续对override policy的描述。

apiVersion: apps/v1kind: Deploymentmetadata:  name: nginx  namespace: default  labels:    app: nginxspec:  replicas: 1  selector:    matchLabels:      app: nginx  template:    metadata:      labels:        app: nginx    spec:      containers:      - image: nginx        name: nginx

我们可以看到，在Karmada中用户可以直接使用K8s原生API资源。

其次我们需要定义多云调度策略对象（propagation policy），指定将上述nginx deployment部署到member1 和member2 两个由karmada管理的member集群中。在这个propagation policy对象中我们应注意以下几点：

• .spec.resourceSelectors 指定了需要部署到member集群中的资源：名叫nginx的deployment

• .spec.placement 指定了nginx需要部署到member1 和member2 两个member集群中

• .spec.dependentOverrides，表示要karmada控制面等下面的差异化配置（override policy）创建之后再将应用部署到member1 和member2 集群。

apiVersion: policy.karmada.io/v1alpha1kind: PropagationPolicymetadata:  name: nginx-propagation  namespace: defaultspec:  resourceSelectors:    - apiVersion: apps/v1      kind: Deployment      name: nginx  placement:    clusterAffinity:      clusterNames:        - member1        - member2  dependentOverrides:    - nginx-override

最后我们需要定义多云差异化配置对象（override policy），指定将部署在member2 集群中的nginx deployment的replica数量改为2，即需要在member2 集群中运行2个nginx实例。

apiVersion: policy.karmada.io/v1alpha1kind: OverridePolicymetadata:  name: nginx-override  namespace: defaultspec:  resourceSelectors:    - apiVersion: apps/v1      kind: Deployment      name: nginx  targetCluster:    clusterNames:      - member2  overriders:    plaintext:    - path: "/spec/replicas"      operator: replace      value: 2

将上述三个yaml用kubectl apply 提交给karmada控制面后，在使用karmada-apiserver context时执行kubectl get deploy 可以得到如下的输出。虽然READY状态3/1的确有些不直观，但这表示利用karmada实现的多云应用下发已经成功，且karmada控制面已经从member1和member2 两个member集群收到pod运行状态：member1集群1个pod ready, member2集群2个pod ready。作为验证可以分别切换到两个member集群的context，查看pod运行情况。

$ kubectl get deployNAME    READY   UP-TO-DATE   AVAILABLE   AGEnginx   3/1     3            3           5m8s

与K8s中的kube-controller-manager类似，Karmada中的karmada-controller-manager组件基于sigs.k8s.io/controller-runtime实现，在单独的goroutine中运行了一系列controller。这些controller配合karmada-scheduler，处理由用户提交的K8s原生API资源（比如前面例子中的Deployment）或CRD资源、以及propagation policy、override policy等Karmada自定义API资源对象，实现多云环境下的应用资源编排。其中与应用下发相关的controller及它们在应用下发过程中发挥的作用如下：

1. resource detector：监听propagation policy和k8s原生API资源对象（包括CRD资源）的变化，实现两者的绑定。绑定的结果是产生ResourceBinding

注1：resource detector没有实现Reconciler接口，不算sigs.k8s.io/controller-runtime框架下的“正规”controller，但却又实现了Runnable接口，通过Add方法接受controller manager的管理，由controller manager调用它的Start方法。另外resource detector代码位于pkg/util包下，并不放在pkg/controllers下，算是个代码异类
注2：所谓sigs.k8s.io/controller-runtime框架下的“正规”controller，需要实现Controller接口，它又包含了Reconciler接口

3. resource binding controller：把resource binding转换为work

4. execution controller：把work中包含的k8s原生API资源（或CRD资源）同步到push模式的member集群中（pull模式的member集群会用agent拉取work到本地）

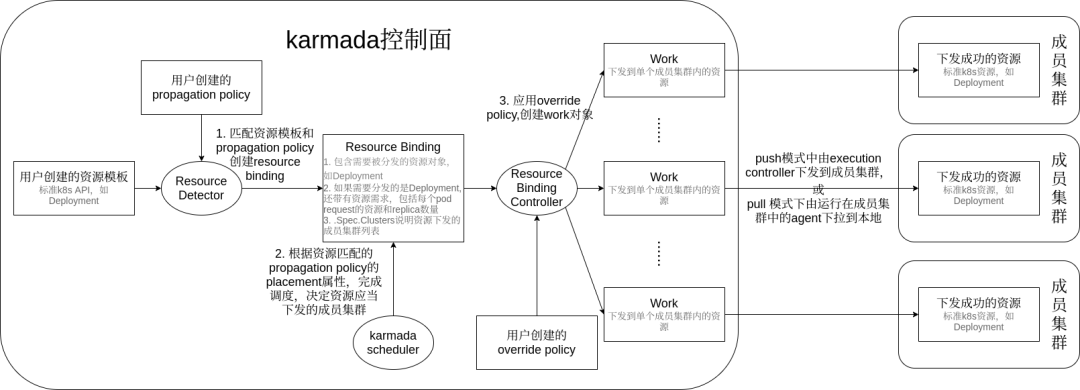

下图描述了Karmada中API资源的转化处理流程，以及上述controller在其中扮演的角色。下面按照Karmada各组件在该流程中发挥作用的顺序依次描述其流程逻辑。

Karmada中API资源的转化处理流程

resource detector由karmada controller manager负责启动（调用其Start方法）。resource detector负责绑定用户创建的k8s原生API资源对象（包括CRD资源）和propagation policy。该模块的输入是使用list/watch机制监控到的这两类资源的变更事件，而输出是绑定完成的resource binding对象。

resource detector在单独的goroutine中运行一个名为“resource detector”的AsyncWorker （定义在karmada/pkg/util 包下），让它负责处理用户创建的k8s原生API资源对象（包括CRD资源）的增删改事件。当用户创建了一个deployment对象，resource detector会在list/watch的本地缓存中查找是否有匹配的propagation policy（由propagation policy的resourceSelectors 决定是否匹配），如果能够找到，则表示绑定成功，后续开始生成resource binding对象的流程。如果无法找到，则暂时将该对象放入resource detector的waitingObjects map成员中。

resource detector在另外一个单独的goroutine中运行一个名为“policy reconciler”的AsyncWorker，让它负责处理用户提交的propagation policy。每当用户创建了新的propagation policy，policy reconciler就会去waitingObjects 中查找之前没能与propagation policy匹配上的k8s原生API资源对象（包括CRD资源）。一旦发现处于等待状态的之前某个k8s原生API资源对象（包括CRD资源）能够与新创建的propagation policy匹配上，就将它加入resource detector这个AsyncWorker 的队列中，由resource detector完成后续生成resource binding对象的流程。

当用户创建了多个propagation policy和cluster propagation policy时，resource detector的绑定流程遵循以下优先级：

• 优先匹配propagation policy，如果无法匹配，再尝试匹配cluster propagation policy

• 匹配propagation policy时，只选择与当前k8s原生API资源对象（包括CRD资源）同一个namespace下的propagation policy

• 如果同时存在多个propagation policy或cluster propagation policy与k8s原生API资源对象（包括CRD资源）匹配，则根据propagation policy或cluster propagation policy的name排序，选择排序后第一位的propagation policy或cluster propagation policy

根据绑定的是propagation policy还是cluster propagation policy，resource detector分别调用ApplyPolicy 或 ApplyClusterPolicy方法生成对应的resource binding或cluster resource binding对象。这里以ApplyPolicy 为例分析生成resource binding对象的流程：

将绑定成功的propagation policy和K8s原生API资源对象（包括CRD资源）转化为resource binding对象的流程在resource detector的ApplyPolicy 方法中。该方法流程如下：

首先为K8s原生API资源对象（包括CRD资源）添加两个label（ClaimPolicyForObject 方法负责添加）

以前面的nginx deployment为例，执行kubectl get deploy nginx -o yaml可以看到两个新加的label：propagationpolicy.karmada.io/name 和propagationpolicy.karmada.io/namespace，分别表示与该deployment绑定成功的propagation policy的name和namespace。

apiVersion: apps/v1kind: Deploymentmetadata:  labels:    app: nginx    propagationpolicy.karmada.io/name: nginx-propagation    propagationpolicy.karmada.io/namespace: default  name: nginx  namespace: defaultspec:  selector:    matchLabels:      app: nginx  template:    metadata:      labels:        app: nginx    spec:      containers:      - image: nginx        name: nginx

其次创建resource binding对象。以前面的nginx deployment为例，我们执行kubectl get rb nginx-deployment ，可以看到resource detector创建的resource binding的yaml，对该yaml说明如下：

• resource binding对象中同样也添加了绑定成功的propagation policy的name和namespace作为label

• resource binding的name为绑定成功的k8s原生API资源对象（包括CRD资源）的name加上kind，中间用-相连，在这个例子中是nginx-deployment

• .spec.resource指定了有需要同步到member集群的资源：也就是名叫nginx的deployment

• .metadata.ownerReferences是用户创建的nginx deployment

• 需要注意的是当前的resource binding对象的yaml中.spec.clusters 字段还是空的，也就是还没有明确具体需要调度到哪些member集群中。这个信息需要等下一步的karmada scheduler组件在调度完成之后填充

apiVersion: work.karmada.io/v1alpha1kind: ResourceBindingmetadata:  labels:    propagationpolicy.karmada.io/name: nginx-propagation    propagationpolicy.karmada.io/namespace: default  name: nginx-deployment  namespace: default  ownerReferences:  - apiVersion: apps/v1    blockOwnerDeletion: true    controller: true    kind: Deployment    name: nginx    uid: 80672628-e8c9-462b-933b-037b51d79e59spec:  resource:    apiVersion: apps/v1    kind: Deployment    name: nginx    namespace: default    replicas: 1    resourcePerReplicas:      cpu: "0"      memory: "0"

scheduler根据上一步resource detector的输出结果resource binding，通过调度算法决定k8s原生API资源对象（包括CRD资源）的调度结果，即应该调度到哪些member集群中。

scheduler的输入是使用list/watch机制监控的resource binding、propagation policy的变更事件，而输出是为resource binding加上调度结果.spec.clusters 。

当scheduler的worker方法逐一处理内部队列中的resouce binding的更新事件时（这些事件由scheduler定义的不同list/watch handler加入内部队列中），这些resource binding对象可能处于以下几种状态，这些不同的状态决定了scheduler下一步处理流程：

• 首次调度（FirstSchedule）：也就是上一步的resource detector刚创建的resource binding，从未经过scheduler的调度处理。这类resource binding对象的特征是.spec.clusters为空

• reconcile调度（ReconcileSchedule）：当用户更新了propagation policy的placement，使得之前已经完成调度的k8s原生API资源对象（包括CRD资源）不得不被重新调度到新的member集群中。这类resource binding对象的特征是之前已经通过scheduler的调度，即.spec.clusters不为空，且涉及的propagation policy最新的placement不等于之前调度时的placement。

• Scale调度（ScaleSchedule）：当propagation policy的replica调度策略发生变化，需要重新调度之前已经完成调度的k8s原生API资源对象（包括CRD资源）

• Avoid调度（AvoidSchedule）：当member集群的状态变为不可用

这里重点分析首次调度的处理流程，该流程由scheduler的scheduleOne 方法定义：

• 获取resource bindings涉及的propagation policy的placement。由于上一步骤中resource detector为resource binding加上了绑定成功的propagation policy的name和namespace，在这里我们可以找到对应的propagation policy，并获取其placement属性，如前面nginx例子中的placement指定将nginx调度到member1 和member2 集群中

• 根据placement和调度算法完成调度

• 将调度结果（SuggestedClusters）写到resource binding的.spec.cluster中

• 将序列化后的placement写到resource binding的annotation中，annotation的key为policy.karmada.io/applied-placement

以前面的nginx deployment为例，执行kubectl get rb nginx-deployment，可以看到完成上述调度流程的resource binding对象如下，注意其中由当前步骤中scheduler添加的.metadata.annotations 和.spec.clusters：

apiVersion: work.karmada.io/v1alpha1kind: ResourceBindingmetadata:  annotations:    policy.karmada.io/applied-placement: '{"clusterAffinity":{"clusterNames":["member1","member2"]}}'  labels:    propagationpolicy.karmada.io/name: nginx-propagation    propagationpolicy.karmada.io/namespace: default  name: nginx-deployment  namespace: default  ownerReferences:  - apiVersion: apps/v1    blockOwnerDeletion: true    controller: true    kind: Deployment    name: nginx    uid: 80672628-e8c9-462b-933b-037b51d79e59spec:  clusters:  - name: member2  - name: member1  resource:    apiVersion: apps/v1    kind: Deployment    name: nginx    namespace: default    replicas: 1    resourcePerReplicas:      cpu: "0"      memory: "0"

上面的resource binding对象还需要转变为member1 和member2 两个member集群中具体的deployment对象，并且如果用户定义了多云差异化配置对象（override policy），我们还需要应用这些override policy。这是一个一对多的转换，该转换工作由resource binding controller配合override manager完成。

在上面的例子中，经过scheduler调度的resource binding包含了需要下发到member集群的deployment对象以及下发的目标集群member1和member2。resource binding controller还需将这个resource binding转化为两个work（karmada定义的CRD），分别对应member1和member2。

执行kubectl get work -A，可以得到resource binding controller生成的work对象：

NAMESPACE            NAME               AGEkarmada-es-member1   nginx-687f7fb96f   19mkarmada-es-member2   nginx-687f7fb96f   19m

可以看到一个resource binding对象转化成了两个work对象，且两个work对象同名（nginx-687f7fb96f ）。每个work对象创建在单独的namespace中（karmada-es-member1 和karmada-es-member2 ），两个namespace分别对应目的地集群member1和member2。

执行kubectl get works nginx-687f7fb96f -n karmada-es-member2 -o yaml ,可以看到由resource binding controller的ensureWork方法创建的work对象的更多信息：

apiVersion: work.karmada.io/v1alpha1kind: Workmetadata:  annotations:    policy.karmada.io/applied-overrides: '[{"policyName":"nginx-override","overriders":{"plaintext":[{"path":"/spec/replicas","operator":"replace","value":2}]}}]'  creationTimestamp: "2021-09-07T08:17:33Z"  finalizers:  - karmada.io/execution-controller  generation: 1  labels:    resourcebinding.karmada.io/name: nginx-deployment    resourcebinding.karmada.io/namespace: default  name: nginx-687f7fb96f  namespace: karmada-es-member2spec:  workload:    manifests:    - apiVersion: apps/v1      kind: Deployment      metadata:        annotations:          kubectl.kubernetes.io/last-applied-configuration: |            {"apiVersion":"apps/v1","kind":"Deployment","metadata":{"annotations":{},"labels":{"app":"nginx"},"name":"nginx","namespace":"default"},"spec":{"replicas":1,"selector":{"matchLabels":{"app":"nginx"}},"template":{"metadata":{"labels":{"app":"nginx"}},"spec":{"containers":[{"image":"nginx","name":"nginx"}]}}}}        labels:          app: nginx          propagationpolicy.karmada.io/name: nginx-propagation          propagationpolicy.karmada.io/namespace: default          resourcebinding.karmada.io/name: nginx-deployment          resourcebinding.karmada.io/namespace: default          work.karmada.io/name: nginx-687f7fb96f          work.karmada.io/namespace: karmada-es-member2        name: nginx        namespace: default      spec:        replicas: 2        selector:          matchLabels:            app: nginx        template:          metadata:            labels:              app: nginx          spec:            containers:            - image: nginx              name: nginx

对于该work对象说明如下：

• .metadata.annotations说明部署到member2集群中的deployment应用了nginx-override这个override policy，把replica数量改为2

• work加上了两个label，表示work由哪个resource binding转化而来

• .spec.workload.manifests中嵌入了需要下发到member2集群中的deployment

• 嵌入的deployment的label记录了karmada的整个处理流程，包括绑定了哪个propagation policy对象，生成了哪个resource binding对象，最终转化为哪个work对象

至此Karmada控制面关于应用下发的逻辑已经完成。后续对push和pull模式的member集群，分别由运行在Karmada控制面中的execution controller和运行在member集群中的agent实现work到k8s原生API资源对象（包括CRD资源）的转换，并在member集群中运行起来。

作者：丁博

原文地址：http://mtw.so/64udom
