科普:平板电脑主流芯片大集合(下)

2013/10/09 19:34
阅读数 113
说到处理器,我们在介绍了包括苹果、英特尔、英伟达之后,另一个名字不得不提,那就是三星。是的,这个横跨智能家电、移动终端的国际厂商,在芯片领域依然 占据着举足轻重的地位。在知名的三星Note系列平板产品中,包括8英寸和10.1英寸我们都看到了三星猎户座Exynos 4412的身影。


GALAXY NOTE 8.0采用三星 Exynos 4412处理芯片

    这颗在2012年初发布的三星自家首款四核移动处理器Exynos 4412采用32nm HKMG(高K金属栅极技术)制程,支持双通道LPDDR2 1066MHz。新的32nm HKMG技术可以帮助降低功耗,按照官方的说法,和其前代比会减低20%的功耗。


三星 GALAXY NOTE 8.0采用Exynos 4412处理器

    三星Exynos 4412四核处理器仍然集成Mali-400MP图形处理器,但三星公司已将这颗图形处理器主频由此前的266MHz提升至400MHz、2012年5 月,首款采用Exynos 4412处理器的智能手机三星Galaxy S III正式上市,接着Galaxy Note 10.1以及后续的Galaxy Note 8.0也紧随其后。


  在经历了双核时代大火的瑞芯微,如今的四核也迅速跟上,在国产芯片领域让很多对手都汗颜的跑分实力也是瑞芯微所具备的一大杀手锏。如今的瑞芯微RK3188系列芯片在很多国产平板上都有所体现,并且依靠亲民的成本也让其获得了很多国产厂商的青睐。


国产首颗28nm工艺四核Cortex-A9芯片(图片来自瑞芯微)

    瑞芯微RK3188四核芯片选择了成熟稳定的ARMv7 Cortex-A9四核芯片架构,我们所熟知的英伟达Tegra 3、三星Exynos4412都是基于此架构。其支持NEON与SIMD指令集,支持乱序执行并可在一个时钟周期执行四条指令的特性使处理器运算性能明显 优于每个时钟周期内只能有序执行两条指令的Cortex-A7。


性能达到现阶段主流水平(图片来自瑞芯微)

    其标称主频为1.6GHz。其采用28nm制程工艺,相较于全志A31的40nm和三星Exynos 4412的32nm都有所提升。另外图形处理方面配备了和瑞芯微上一代双核处理器RK3066一样的Mali-400 MP4图形处理器,不过同样四个显示核心,其频率却从之前的266MHz提升至533MHz。


加入对4G网络制式的支持(图片来自瑞芯微)

    RK3188也与时俱进的加入对4G网络制式的支持,其采用的最新的高速通信接口可优先用于连接4G(LTE FDD/TD-LTE)、3G模组,提高上网速度。虽然这些对于网络基础工程相当薄弱的国内来说基本没什么实际使用价值,但很显然瑞芯微也是想以此打开国 际市场,特别是在网络基础建设成熟的发达国家展开竞争。


目前通话平板热潮不断,各大厂商也纷纷推出支持通话功能,甚至是双卡双待的手机平板跨界产品,在这个时代,联发科作为手机中的知名上游芯片厂商如今也来到 了平板电脑行列中来。联发科针对平板所特定优化的MT8389处理器,被很多通话平板所采用,这颗基于MT6589改动而来的芯片究竟有哪些技术特点呢?


联发科MT8389处理芯片被广泛应用于双卡双待等通话平板之中

    联发科MTK8389四核处理器基于Cortex-A7架构,单颗主频最高达1.2GHz的处理器也同样被用于联想A3000这款热门的通话平板之中。该 芯片整合ARM旗下超低功耗四核Cortex-A7 CPU及PowerVR Series 5XT图形处理器,同时也因为采用业界领先的台积电28纳米制程工艺,提供了绝佳的效能表现。


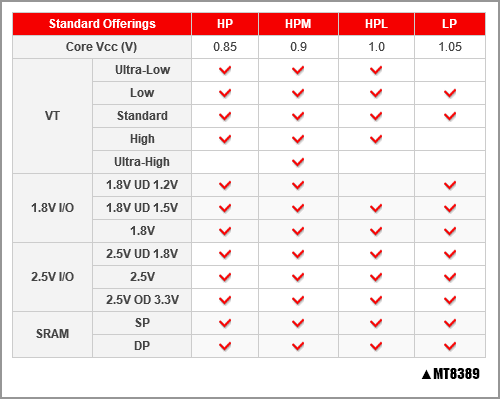

联发科 MT8389 采用台积电28nm LP制造工艺

    Low Power(LP)制程是台积电28nm制造工艺中的第一个可用的版本,它是理想中解决低功耗待机的方案之一,联想 ideatab A3000 所用的MT8389的运算核心以及基带芯片均采用了这一工艺,那么使用28nm LP制造工艺的芯片将比采用40nm LP制造工艺的芯片在处理速度上有大约20%的提升。

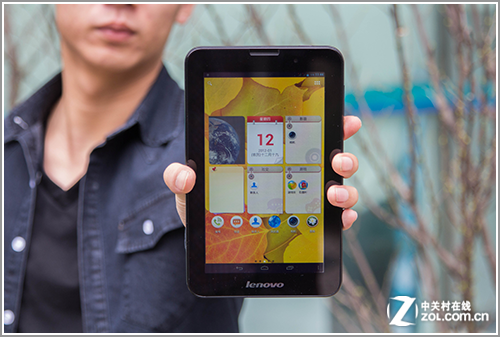

联想 ideatab A3000使用联发科MT8389四核处理器

    图形处理方面MT8389采用了PowerVR SGX544MP,图形处理器也同样为四核心,单颗主频为286MHz。作为一套高度集成的SoC解决方案,MT8389内部也集成了GSM、WCDMA通讯基带。


全志这个名字或许在最初的单核时代很多网友都相当熟悉,而在经历了双核的空白之后,全志凭借目前的A31和A31s再次站到了我们的面前,让我们从瑞芯微之外看到了另一个令诸多国产厂商选择的上游芯片供应商。


全志A31系列四核处理器

    全志A31是首款基于ARM Cortex-A7内核的四核处理芯片,与瑞芯微推出的Cortex-A9四核有所差别。ARM Cortex-A7处理器隶属于Cortex-A系列,基于ARMv7-A架构,它的特点是在保证性能的基础上提供了出色的低功耗表现。


全志A31芯片内部结构解析(图片来自全志官网)

    图形处理方面全志A31集成了Imagination的PowerVR SGX544MP2双核图形显示单元,这款GPU与苹果iPad系列平板、亚马逊Kindle Fire系列的图形芯片出自一家。其像素填充率高达3000M/S,三角形渲染也同样高达100M/S。



    全志A31S四核解决方案,ARM Cortex-A7架构同时拥有256KB的一级缓存和1MB的二级缓存,单单从数据上而言全志A31S与全志A31相比,内存变为32位单通道,而全志 A31则为64位双通道,视频解码方面不支持4K分辨率,最大支持2160P的视频解码。
