五、k8s之各组件介绍(一) Service&Ingress

原创
2020/10/14 09:50
阅读数 8.2K

Service

K8s 中 service定义了这样一种抽象:一个 Pod 的逻辑分组,一种可以访问它们的策略——通常称为微服务。这一组 Pod 能够被 Service 访问到,通常是通过 Label Selector

SVC 原理:

Service能够提供负载均衡的能力,但是在使用上有以下限制:

只提供4层负载均衡能力,而没有7层功能,但有时候我们需要更多的匹配规则来转发请求,这点上4层负载均衡是不支持的

Service类型

Service在k8s中有以下4中类型:

  • ClusterIp:默认类型,自动分屏一个仅Cluster内部可以访问的虚拟IP;
  • NodePort:在ClusterIP基础上为service在每台机器上绑定一个端口,这样就可以通过 NodeIP:NodePort 来访问服务;
  • LoadBalancer:在NodePort的基础上,借助cloud provider创建一个外部负载均衡器,并将请求转发到 NodeIP:NodePort
  • ExternalName:把集群外部的服务引入到集群内部来,在集群内部直接使用。没有任何类型代理被创建,k8s版本要求 ≥1.7。

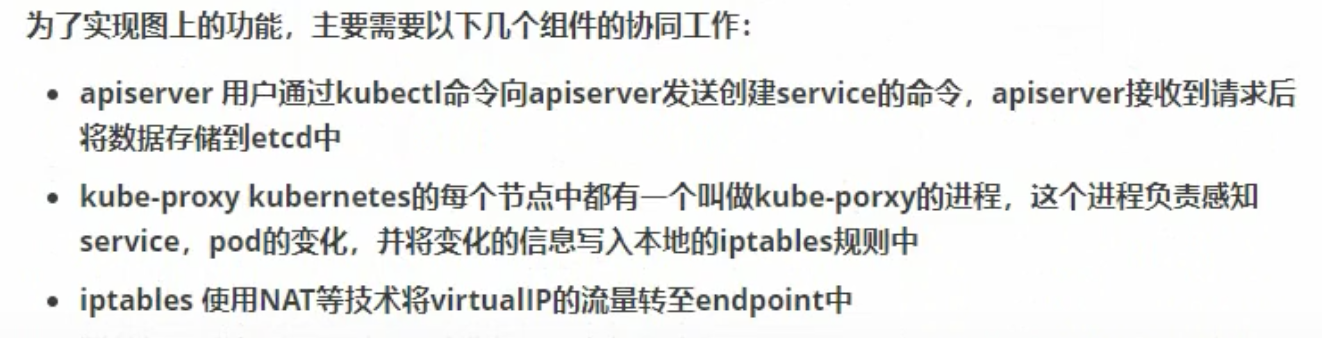

SVC依赖组件:

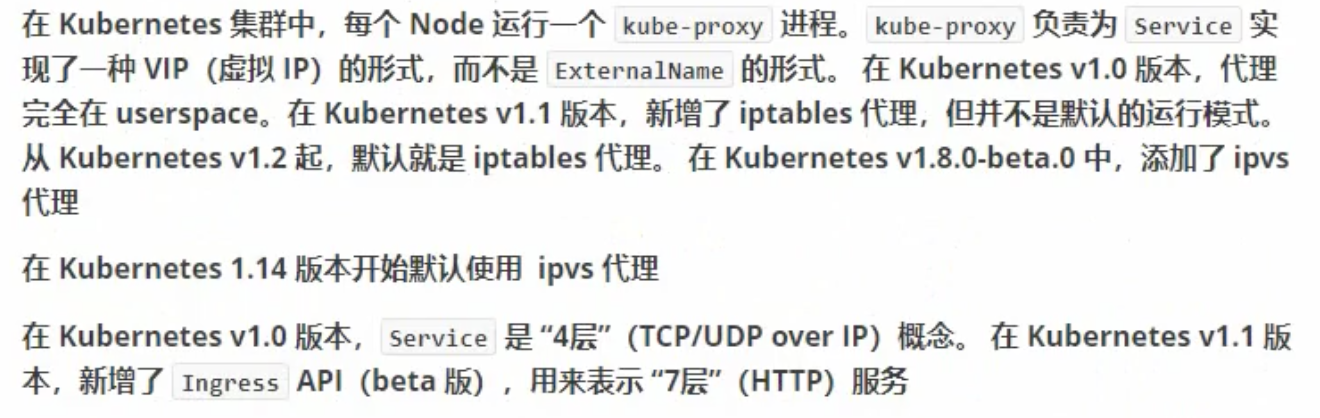

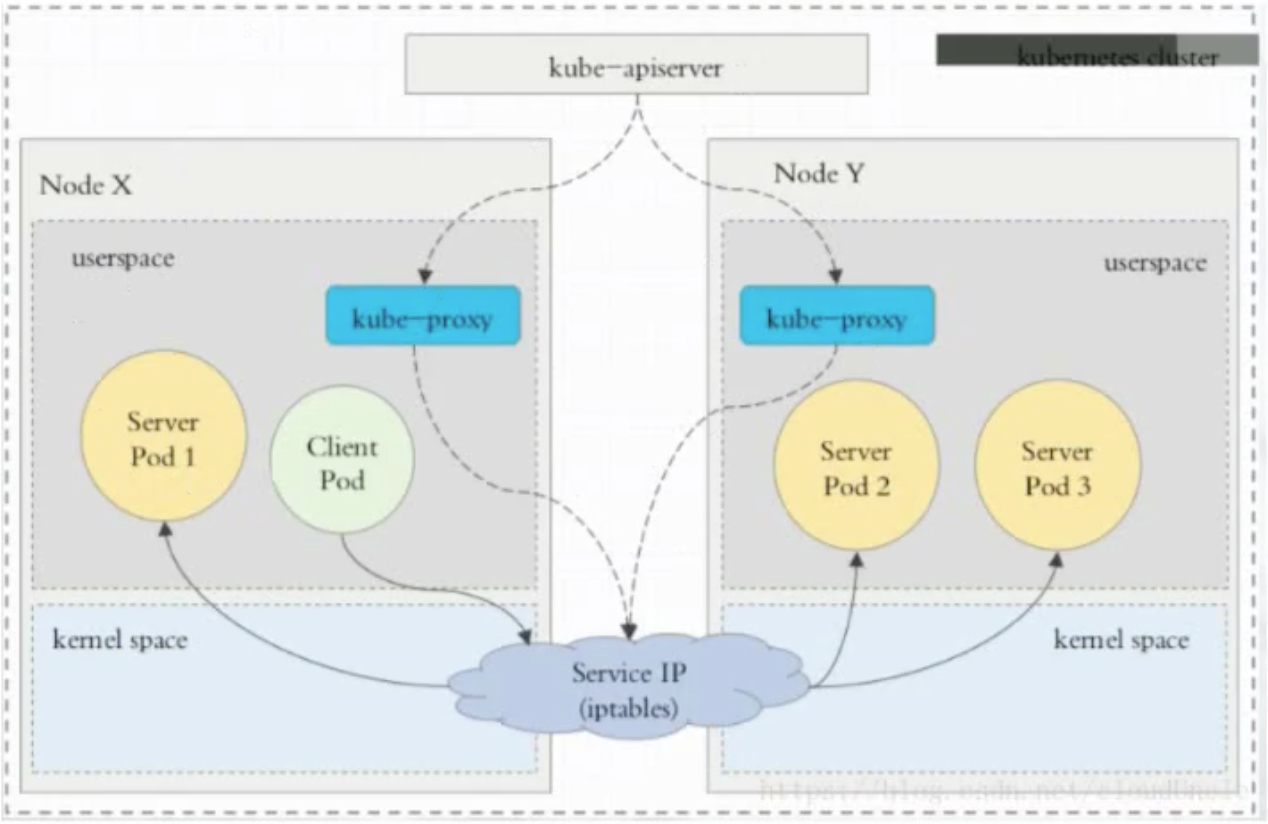

VIP 和 Service 代理

为什么不用Round-Robin DNS负载均衡?

答:因为DNS缓存,无法及时更新。

代理模式的分类

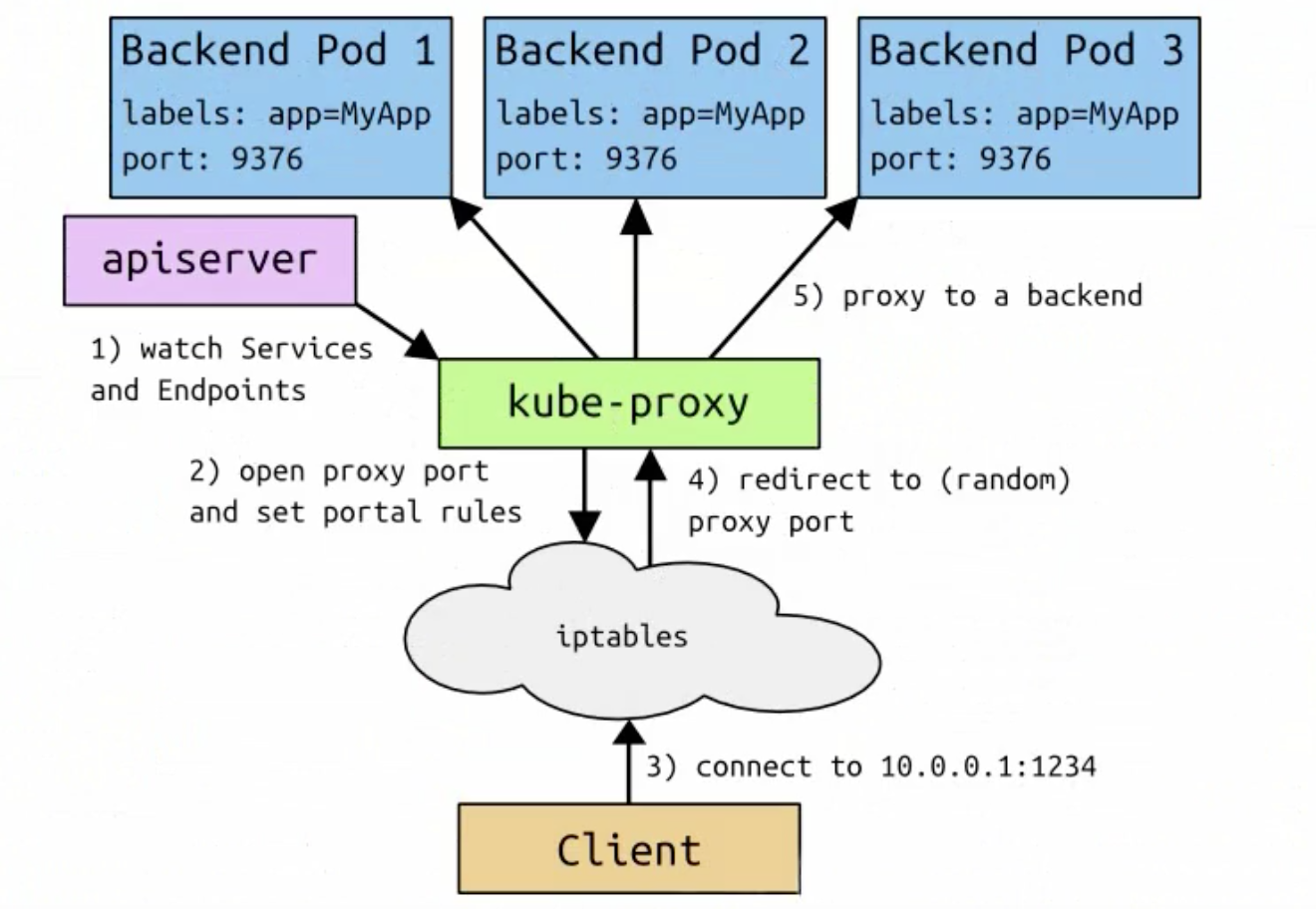

  1. userSpace 代理模式

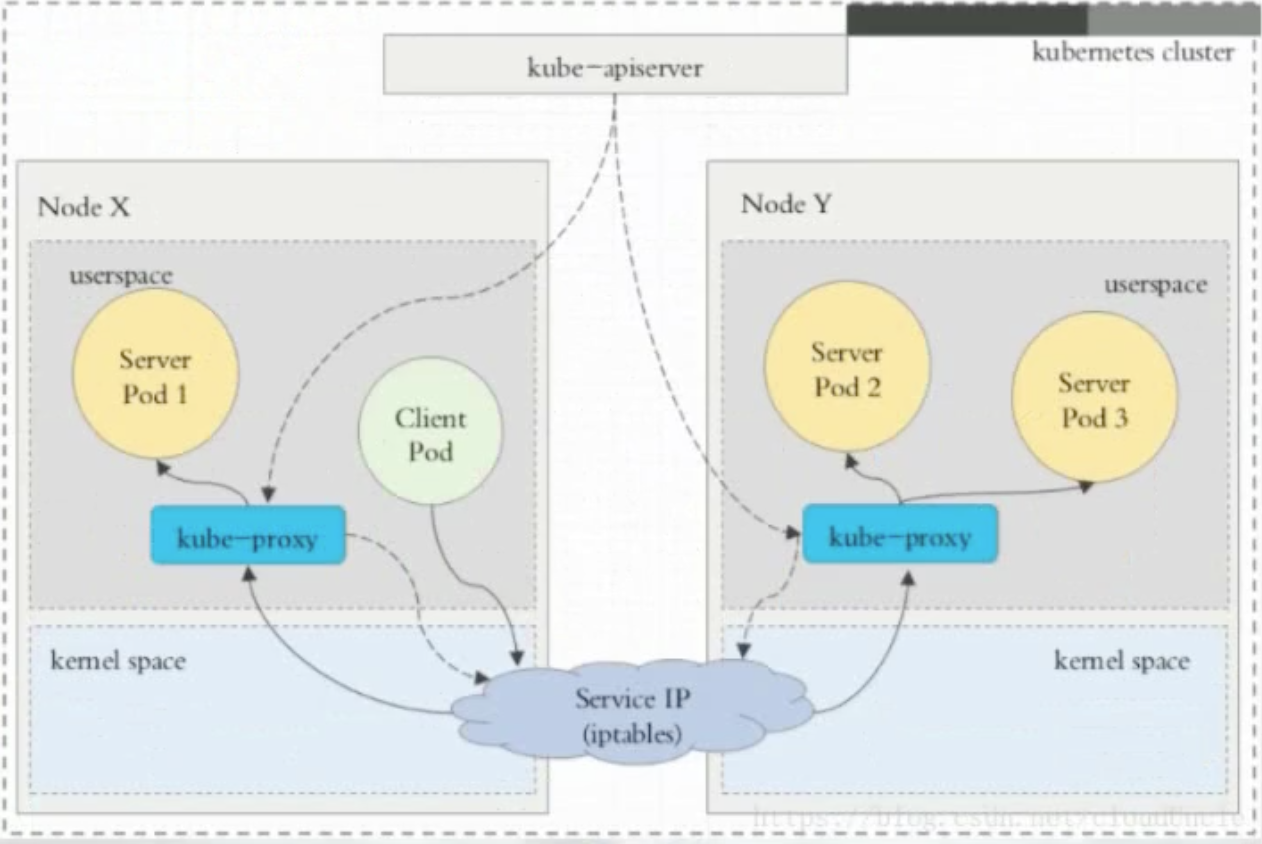

  2. IPtables 代理模式

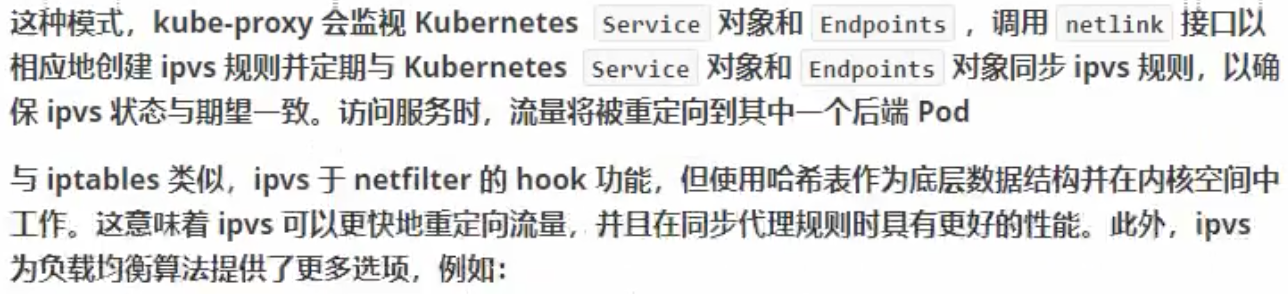

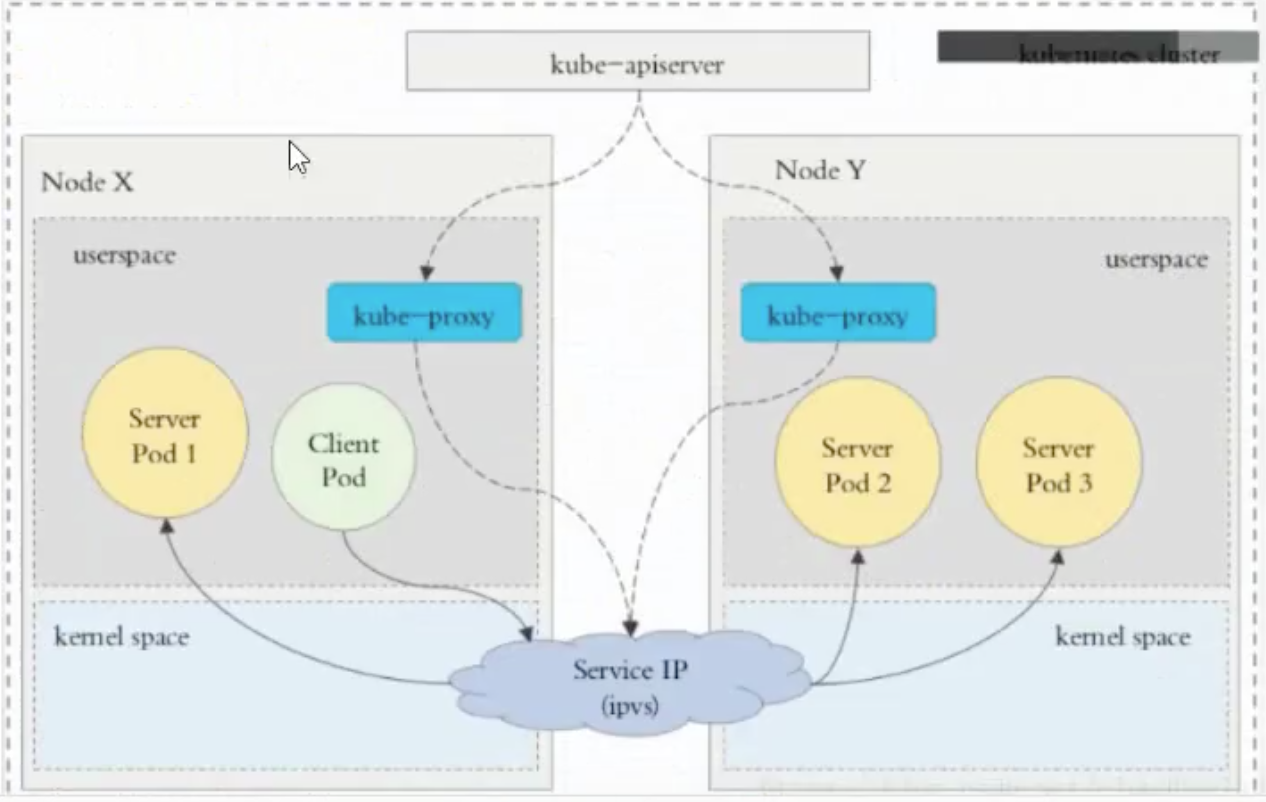

  3. ipvs 代理模式

    • rr:轮询调度
    • lc:最小连接数
    • dh:目标哈希
    • sh:源哈希
    • sed:最短期望延迟
    • nq:不排队调度

    注意:ipvs模式嘉定在运行 kube-proxy 之前在节点上都已经安装了 IPVS 内核模块。当kube-proxy以ipvs代理模式启动时,kube-proxy将验证节点上是否安装了 IPVS 模块,如果未安装,则kube-proxy将回退到iptables代理模式。

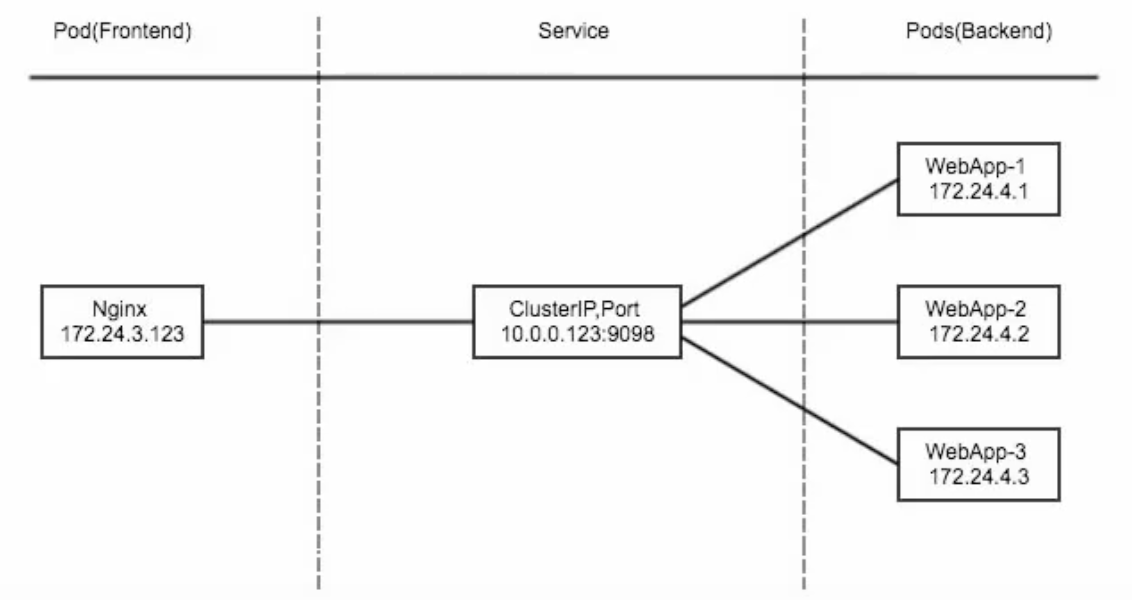

ClusterIP

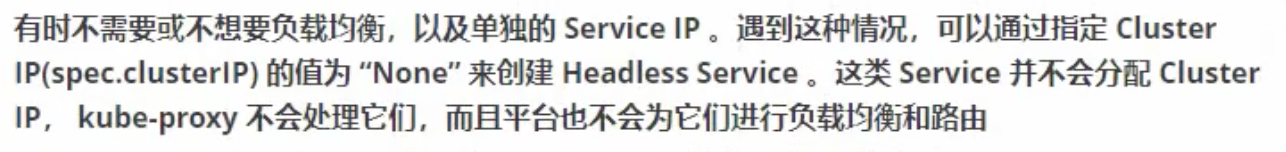

Headless Service

# 查询
$ dig -t A SVC_Name.default.svc.cluster.local. @PodIp

NodePort

nodePort的原理在于在node上开了一个端口,将向该端口的流量导入到kube-proxy,然后由kube-proxy进一步分发给对应的pod。

# 查询
$ iptables -t nat -nvL
      KUBE-NODEPORTS

LoadBalancer

loadBalancer 和 nodePort 其实是同一种方式。区别自安于loadBalancer比NodePort多了一步,就是可以调用cloud provider去创建LB来向节点导流。

需要额外付费,不推荐!

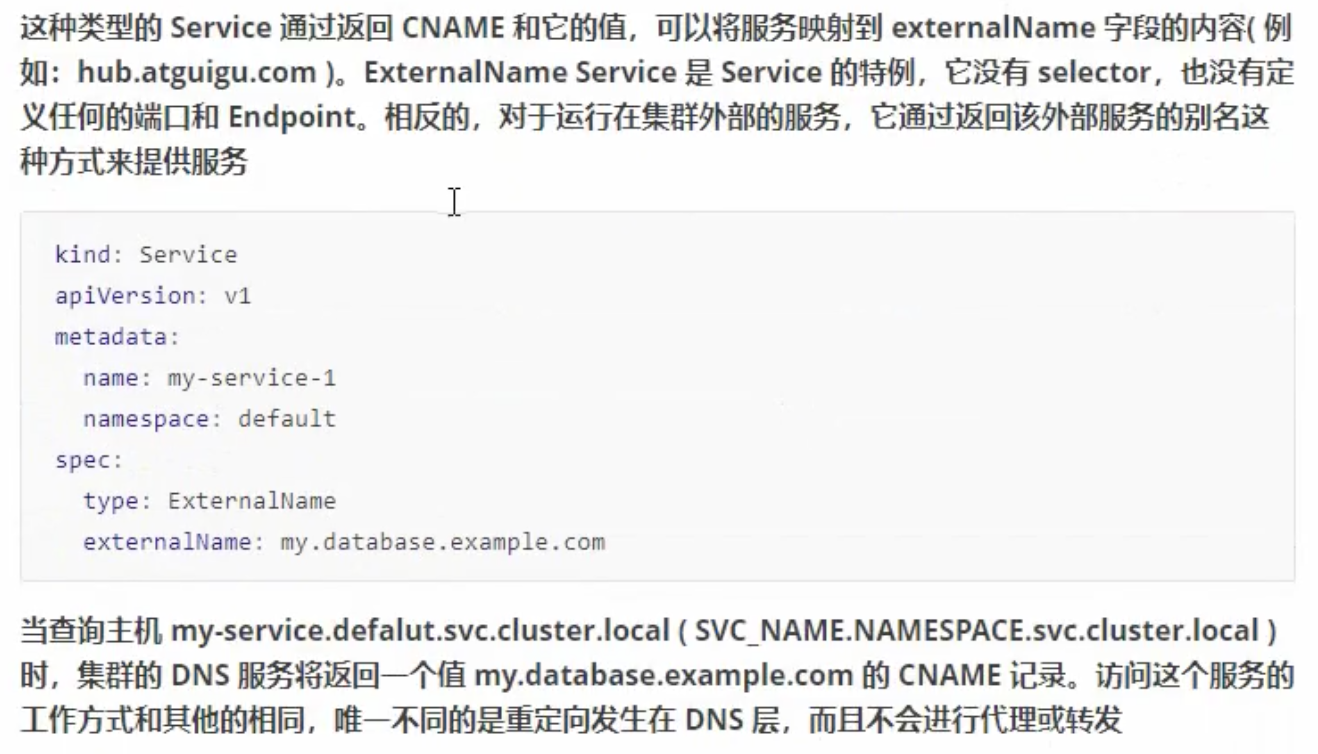

ExternalName

Ingress

github地址:https://github.com/kubernetes/ingress-nginx

官方网站:https://kubernetes.github.io/ingress-nginx/

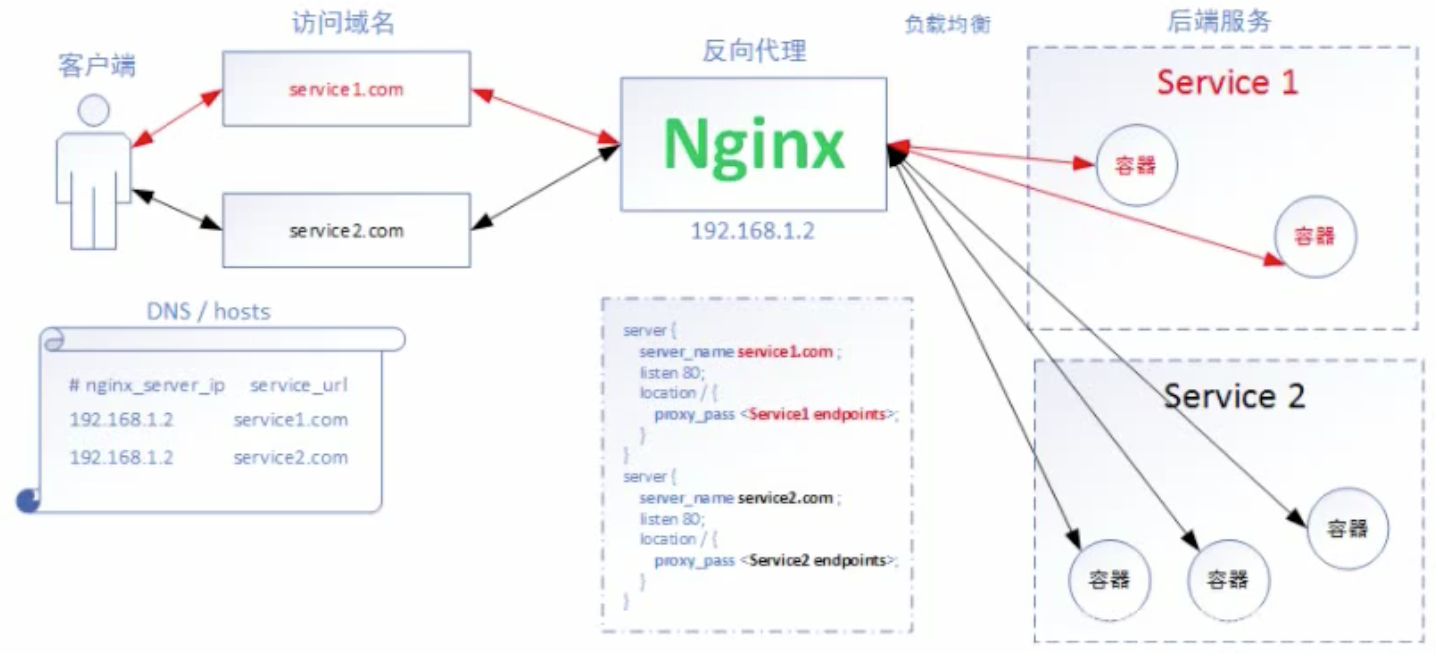

访问方式:

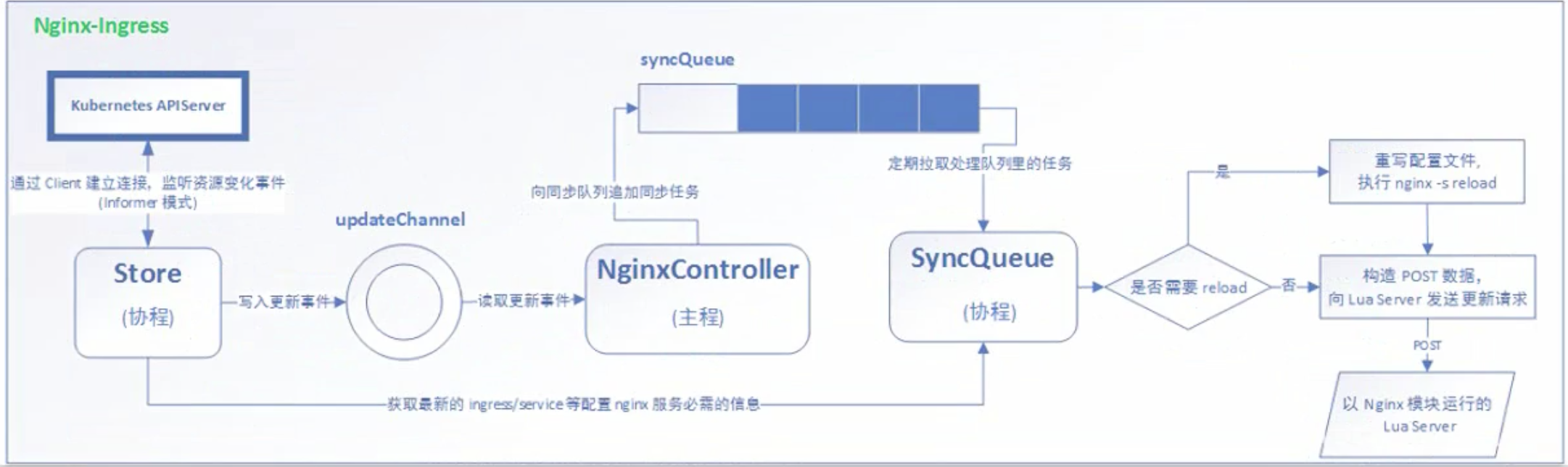

原理:

部署 Ingress-Nginx

访问官网——Deployment。

# 下载 mandatory.yaml
$ wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/nginx-0.30.0/deploy/static/mandatory.yaml
# 查看镜像地址
$ cat mandatory.yaml |grep image
# 为了加速部署:先下载镜像到本地
$ docker pull quay.io/kubernetes-ingress-controller/nginx-ingress-controller:0.30.0
# 上传至本地镜像仓库
$ docker tag quay.io/kubernetes-ingress-controller/nginx-ingress-controller:0.30.0 hub.adaixuezhang.cn/library/nginx-ingress-controller:v1
$ docker push hub.adaixuezhang.cn/library/nginx-ingress-controller:v1
# 修改mandatory.yaml中镜像地址为本地镜像
$ vim mandatory.yaml
	image: hub.adaixuezhang.cn/library/nginx-ingress-controller:v1

# 部署 ingress-nginx pod
$ kubectl apply -f mandatory.yaml
$ kubectl -n ingress-nginx get pod

# 部署 ingress-nginx Service
$ wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/nginx-0.30.0/deploy/static/provider/baremetal/service-nodeport.yaml
$ kubectl apply -f service-nodeport.yaml
$ kubectl -n ingress-nginx get svc

Ingress HTTP 代理访问

deployment、Service、Ingress Yaml文件。

注意:Deployment中apiVersion从k8s 1.16开始统一使用 apps/v1参考

ingress.http.yaml:

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-dm
spec:
  replicas: 2
  selector:
    matchLabels:
      name: nginx
  template:
    metadata:
      labels:
        name: nginx
    spec:
      containers:
        - name: nginx
          image: hub.adaixuezhang.cn/library/myapp:v1
          ports:
            - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-svc
spec:
  ports:
    - port: 80
      targetPort: 80
      protocol: TCP
  selector:
    name: nginx
---
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: nginx-test
spec:
  rules:
    - host: test.adaixuezhang.cn
      http:
        paths:
          - path: /
            backend:
              serviceName: nginx-svc
              servicePort: 80

Tips:

  • apps/v1 版 Deployment.spec.template.spec:

    • 不支持 imagePullPolicy
    • 必须包含字段:selector
  • Ingress

    Warning: extensions/v1beta1 Ingress is deprecated in v1.14+, unavailable in v1.22+; use networking.k8s.io/v1 Ingress


创建:

$ kubectl apply -f ingress.http.yaml

Nginx 进行 https配置

创建证书:

$ openssl req -x509 -sha256 -nodes -days 365 -newkey rsa:2048 -keyout tls.key -out tls.crt -subj "/CN=nginxsvc/O=nginxsvc"
# 如果使用付费证书,在此直接将tls.key、tls.crt 换为自己的证书
$ kubectl create secret tls tls-secret --key tls.key --cert tls.crt

deployment、service、ingress Yaml文件:

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: nginx-test
  spec:
    tls:
      - hosts:
          - test.adaixuezhang.cn
        secretName: tls-secret
    rules:
      - hosts: test.adaixuezhang.cn
        http:
          paths:
            - path: /
              backend:
                serviceName: nginx-svc
                servicePort: 80

Nginx 进行 BasicAuth

基于httpd认证:

$ yum install -y httpd
$ htpasswd -c auth username
$ kubectl create secret generic basic-auth --from-file=auth

yaml:

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: ingress-with-auth
  annotations:
    nginx.ingress.kubernetes.io/auth-type: basic
    nginx.ingress.kubernetes.io/auth-secret: basic-auth
    nginx.ingress.kubernetes.io/auth-realm: 'Authentication Required - foo'
  spec:
    rules:
      - hosts: test.adaixuezhang.cn
        http:
          paths:
            - path: /
              backend:
                serviceName: nginx-svc
                servicePort: 80

Nginx 进行重写

配置位置:annotations

字段说明:

名称 描述
nginx.ingress.kubernetes.io/rewrite-target 必须重定向流量的目标URI
nginx.ingress.kubernetes.io/ssl-redirect 指示位置部分是否可访问SSL(当Ingress包含证书时默认为True) 布尔
nginx.ingress.kubernetes.io/force-ssl-redirect 即使Ingress未启用TLS,也强制重定向到HTTPS 布尔
nginx.ingress.kubernetes.io/app-root 定义Controller必须重定向的应用程序根,如果它在 / 上下文中
nginx.ingress.kubernetes.io/use-regex 指示Ingress上定义的路径是否使用正则表达式 布尔

eg:

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: nginx-test
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: http://test01.adaixuezhang.cn:32432/hostname.html
  spec:
    rules:
      - hosts: test02.adaixuezhang.cn
        http:
          paths:
            - path: /
              backend:
                serviceName: nginx-svc
                servicePort: 80
