本文简单分析FFmpeg的avcodec_encode_video2()函数。该函数用于编码一帧视频数据。avcodec_encode_video2()函数的声明位于libavcodec\avcodec.h,如下所示。

/**
 * Encode a frame of video.
 *
 * Takes input raw video data from frame and writes the next output packet, if
 * available, to avpkt. The output packet does not necessarily contain data for
 * the most recent frame, as encoders can delay and reorder input frames
 * internally as needed.
 *
 * @param avctx     codec context
 * @param avpkt     output AVPacket.
 *                  The user can supply an output buffer by setting
 *                  avpkt->data and avpkt->size prior to calling the
 *                  function, but if the size of the user-provided data is not
 *                  large enough, encoding will fail. All other AVPacket fields
 *                  will be reset by the encoder using av_init_packet(). If
 *                  avpkt->data is NULL, the encoder will allocate it.
 *                  The encoder will set avpkt->size to the size of the
 *                  output packet. The returned data (if any) belongs to the
 *                  caller, he is responsible for freeing it.
 *
 *                  If this function fails or produces no output, avpkt will be
 *                  freed using av_free_packet() (i.e. avpkt->destruct will be
 *                  called to free the user supplied buffer).
 * @param[in] frame AVFrame containing the raw video data to be encoded.
 *                  May be NULL when flushing an encoder that has the
 *                  CODEC_CAP_DELAY capability set.
 * @param[out] got_packet_ptr This field is set to 1 by libavcodec if the
 *                            output packet is non-empty, and to 0 if it is
 *                            empty. If the function returns an error, the
 *                            packet can be assumed to be invalid, and the
 *                            value of got_packet_ptr is undefined and should
 *                            not be used.
 * @return          0 on success, negative error code on failure
 */
int avcodec_encode_video2(AVCodecContext *avctx, AVPacket *avpkt,
                          const AVFrame *frame, int *got_packet_ptr);

该函数每个参数的含义在注释里面已经写的很清楚了,在这里用中文简述一下:
avctx:编码器的AVCodecContext。
avpkt:编码输出的AVPacket。
frame:编码输入的AVFrame。
got_packet_ptr:成功编码一个AVPacket的时候设置为1。

函数返回0代表编码成功。

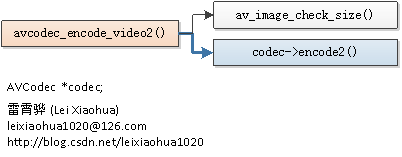

函数调用关系图

函数的调用关系如下图所示。


avcodec_encode_video2()

avcodec_encode_video2()的定义位于libavcodec\utils.c,如下所示。
int attribute_align_arg avcodec_encode_video2(AVCodecContext *avctx,
                                              AVPacket *avpkt,
                                              const AVFrame *frame,
                                              int *got_packet_ptr)
{
    int ret;
    AVPacket user_pkt = *avpkt;
    int needs_realloc = !user_pkt.data;

    *got_packet_ptr = 0;

    if(CONFIG_FRAME_THREAD_ENCODER &&
       avctx->internal->frame_thread_encoder && (avctx->active_thread_type&FF_THREAD_FRAME))
        return ff_thread_video_encode_frame(avctx, avpkt, frame, got_packet_ptr);

    if ((avctx->flags&CODEC_FLAG_PASS1) && avctx->stats_out)
        avctx->stats_out[0] = '\0';

    if (!(avctx->codec->capabilities & CODEC_CAP_DELAY) && !frame) {
        av_free_packet(avpkt);
        av_init_packet(avpkt);
        avpkt->size = 0;
        return 0;
    }
    //检查输入
    if (av_image_check_size(avctx->width, avctx->height, 0, avctx))
        return AVERROR(EINVAL);

    av_assert0(avctx->codec->encode2);
    //编码
    ret = avctx->codec->encode2(avctx, avpkt, frame, got_packet_ptr);
    av_assert0(ret <= 0);

    if (avpkt->data && avpkt->data == avctx->internal->byte_buffer) {
        needs_realloc = 0;
        if (user_pkt.data) {
            if (user_pkt.size >= avpkt->size) {
                memcpy(user_pkt.data, avpkt->data, avpkt->size);
            } else {
                av_log(avctx, AV_LOG_ERROR, "Provided packet is too small, needs to be %d\n", avpkt->size);
                avpkt->size = user_pkt.size;
                ret = -1;
            }
            avpkt->buf      = user_pkt.buf;
            avpkt->data     = user_pkt.data;
#if FF_API_DESTRUCT_PACKET
FF_DISABLE_DEPRECATION_WARNINGS
            avpkt->destruct = user_pkt.destruct;
FF_ENABLE_DEPRECATION_WARNINGS
#endif
        } else {
            if (av_dup_packet(avpkt) < 0) {
                ret = AVERROR(ENOMEM);
            }
        }
    }

    if (!ret) {
        if (!*got_packet_ptr)
            avpkt->size = 0;
        else if (!(avctx->codec->capabilities & CODEC_CAP_DELAY))
            avpkt->pts = avpkt->dts = frame->pts;

        if (needs_realloc && avpkt->data) {
            ret = av_buffer_realloc(&avpkt->buf, avpkt->size + FF_INPUT_BUFFER_PADDING_SIZE);
            if (ret >= 0)
                avpkt->data = avpkt->buf->data;
        }

        avctx->frame_number++;
    }

    if (ret < 0 || !*got_packet_ptr)
        av_free_packet(avpkt);
    else
        av_packet_merge_side_data(avpkt);

    emms_c();
    return ret;
}

从函数的定义可以看出,avcodec_encode_video2()首先调用了av_image_check_size()检查设置的宽高参数是否合理,然后调用了AVCodec的encode2()调用具体的解码器。


av_image_check_size()

av_image_check_size()是一个很简单的函数,用于检查图像宽高是否正常,它的定义如下所示。
int av_image_check_size(unsigned int w, unsigned int h, int log_offset, void *log_ctx)
{
    ImgUtils imgutils = { &imgutils_class, log_offset, log_ctx };

    if ((int)w>0 && (int)h>0 && (w+128)*(uint64_t)(h+128) < INT_MAX/8)
        return 0;

    av_log(&imgutils, AV_LOG_ERROR, "Picture size %ux%u is invalid\n", w, h);
    return AVERROR(EINVAL);
}

从代码中可以看出,av_image_check_size()主要是要求图像宽高必须为正数,而且取值不能太大。


AVCodec->encode2()

AVCodec的encode2()是一个函数指针,指向特定编码器的编码函数。在这里我们以libx264为例,看一下它对应的AVCodec的结构体的定义,如下所示。
AVCodec ff_libx264_encoder = {
    .name             = "libx264",
    .long_name        = NULL_IF_CONFIG_SMALL("libx264 H.264 / AVC / MPEG-4 AVC / MPEG-4 part 10"),
    .type             = AVMEDIA_TYPE_VIDEO,
    .id               = AV_CODEC_ID_H264,
    .priv_data_size   = sizeof(X264Context),
    .init             = X264_init,
    .encode2          = X264_frame,
    .close            = X264_close,
    .capabilities     = CODEC_CAP_DELAY | CODEC_CAP_AUTO_THREADS,
    .priv_class       = &x264_class,
    .defaults         = x264_defaults,
    .init_static_data = X264_init_static,
};

从ff_libx264_encoder的定义可以看出,encode2()函数指向的是X264_frame()函数。


X264_frame()

X264_frame()函数的定义位于libavcodec\libx264.c,如下所示。
static int X264_frame(AVCodecContext *ctx, AVPacket *pkt, const AVFrame *frame,
                      int *got_packet)
{
    X264Context *x4 = ctx->priv_data;
    x264_nal_t *nal;
    int nnal, i, ret;
    x264_picture_t pic_out = {0};
    AVFrameSideData *side_data;

    x264_picture_init( &x4->pic );
    x4->pic.img.i_csp   = x4->params.i_csp;
    if (x264_bit_depth > 8)
        x4->pic.img.i_csp |= X264_CSP_HIGH_DEPTH;
    x4->pic.img.i_plane = avfmt2_num_planes(ctx->pix_fmt);

    if (frame) {
        for (i = 0; i < x4->pic.img.i_plane; i++) {
            x4->pic.img.plane[i]    = frame->data[i];
            x4->pic.img.i_stride[i] = frame->linesize[i];
        }

        x4->pic.i_pts  = frame->pts;
        x4->pic.i_type =
            frame->pict_type == AV_PICTURE_TYPE_I ? X264_TYPE_KEYFRAME :
            frame->pict_type == AV_PICTURE_TYPE_P ? X264_TYPE_P :
            frame->pict_type == AV_PICTURE_TYPE_B ? X264_TYPE_B :
                                            X264_TYPE_AUTO;

        if (x4->avcintra_class < 0) {
        if (x4->params.b_interlaced && x4->params.b_tff != frame->top_field_first) {
            x4->params.b_tff = frame->top_field_first;
            x264_encoder_reconfig(x4->enc, &x4->params);
        }
        if (x4->params.vui.i_sar_height != ctx->sample_aspect_ratio.den ||
            x4->params.vui.i_sar_width  != ctx->sample_aspect_ratio.num) {
            x4->params.vui.i_sar_height = ctx->sample_aspect_ratio.den;
            x4->params.vui.i_sar_width  = ctx->sample_aspect_ratio.num;
            x264_encoder_reconfig(x4->enc, &x4->params);
        }

        if (x4->params.rc.i_vbv_buffer_size != ctx->rc_buffer_size / 1000 ||
            x4->params.rc.i_vbv_max_bitrate != ctx->rc_max_rate    / 1000) {
            x4->params.rc.i_vbv_buffer_size = ctx->rc_buffer_size / 1000;
            x4->params.rc.i_vbv_max_bitrate = ctx->rc_max_rate    / 1000;
            x264_encoder_reconfig(x4->enc, &x4->params);
        }

        if (x4->params.rc.i_rc_method == X264_RC_ABR &&
            x4->params.rc.i_bitrate != ctx->bit_rate / 1000) {
            x4->params.rc.i_bitrate = ctx->bit_rate / 1000;
            x264_encoder_reconfig(x4->enc, &x4->params);
        }

        if (x4->crf >= 0 &&
            x4->params.rc.i_rc_method == X264_RC_CRF &&
            x4->params.rc.f_rf_constant != x4->crf) {
            x4->params.rc.f_rf_constant = x4->crf;
            x264_encoder_reconfig(x4->enc, &x4->params);
        }

        if (x4->params.rc.i_rc_method == X264_RC_CQP &&
            x4->cqp >= 0 &&
            x4->params.rc.i_qp_constant != x4->cqp) {
            x4->params.rc.i_qp_constant = x4->cqp;
            x264_encoder_reconfig(x4->enc, &x4->params);
        }

        if (x4->crf_max >= 0 &&
            x4->params.rc.f_rf_constant_max != x4->crf_max) {
            x4->params.rc.f_rf_constant_max = x4->crf_max;
            x264_encoder_reconfig(x4->enc, &x4->params);
        }
        }

        side_data = av_frame_get_side_data(frame, AV_FRAME_DATA_STEREO3D);
        if (side_data) {
            AVStereo3D *stereo = (AVStereo3D *)side_data->data;
            int fpa_type;

            switch (stereo->type) {
            case AV_STEREO3D_CHECKERBOARD:
                fpa_type = 0;
                break;
            case AV_STEREO3D_COLUMNS:
                fpa_type = 1;
                break;
            case AV_STEREO3D_LINES:
                fpa_type = 2;
                break;
            case AV_STEREO3D_SIDEBYSIDE:
                fpa_type = 3;
                break;
            case AV_STEREO3D_TOPBOTTOM:
                fpa_type = 4;
                break;
            case AV_STEREO3D_FRAMESEQUENCE:
                fpa_type = 5;
                break;
            default:
                fpa_type = -1;
                break;
            }

            if (fpa_type != x4->params.i_frame_packing) {
                x4->params.i_frame_packing = fpa_type;
                x264_encoder_reconfig(x4->enc, &x4->params);
            }
        }
    }
    do {
        if (x264_encoder_encode(x4->enc, &nal, &nnal, frame? &x4->pic: NULL, &pic_out) < 0)
            return -1;

        ret = encode_nals(ctx, pkt, nal, nnal);
        if (ret < 0)
            return -1;
    } while (!ret && !frame && x264_encoder_delayed_frames(x4->enc));

    pkt->pts = pic_out.i_pts;
    pkt->dts = pic_out.i_dts;

    switch (pic_out.i_type) {
    case X264_TYPE_IDR:
    case X264_TYPE_I:
        ctx->coded_frame->pict_type = AV_PICTURE_TYPE_I;
        break;
    case X264_TYPE_P:
        ctx->coded_frame->pict_type = AV_PICTURE_TYPE_P;
        break;
    case X264_TYPE_B:
    case X264_TYPE_BREF:
        ctx->coded_frame->pict_type = AV_PICTURE_TYPE_B;
        break;
    }

    pkt->flags |= AV_PKT_FLAG_KEY*pic_out.b_keyframe;
    if (ret)
        ctx->coded_frame->quality = (pic_out.i_qpplus1 - 1) * FF_QP2LAMBDA;

    *got_packet = ret;
    return 0;
}

有关X264编码的代码在以后分析X264的时候再进行详细分析。在这里我们可以我们可以简单看出该函数中有一个do while循环,其中调用了x264_encoder_encode()完成了编码的工作。


雷霄骅
leixiaohua1020@126.com
http://blog.csdn.net/leixiaohua1020


本文转载自:http://blog.csdn.net/leixiaohua1020/article/details/44206485

abcijkxyz
粉丝 63
博文 6196
码字总数 1876
作品 0
深圳
项目经理
私信 提问
最简单的基于FFMPEG的Helloworld程序

版权声明:本文为博主原创文章,未经博主允许不得转载。 https://blog.csdn.net/leixiaohua1020/article/details/46889849 ===================================================== 最简单的...

雷霄骅
2015/07/17
0
0
java的FMJ框架应该如何使用呢?

本人之前已经对JMF框架的使用非常熟悉,但因为JMF的局限性比较大,在linux运行有问题,因此想寻求另外一个实现java多媒体的框架,现在好不容易找到了FMJ与ffmpeg,据官方的介绍,FMJ框架是J...

linlintwl
2011/04/16
2.8K
3
ndk中使用ffmpeg进行视频编码问题

我在android中使用ffmpeg进行视频编码,需要把yuv420p编码成mpeg4, 但是在执行avcodec_encode_video()函数是异常,请教高手如何解决,代码如下:...

lucasli
2012/06/25
6.9K
12
ffmpeg 编码 h264失败问题

ffmpeg版本是0.11,编译ffmpeg时合入libx264。 采用ndk编译。 测试代码如下: int VCodec::encoderfromnv21( int width, int height, vbyte8_ptr srcdata, vint32_t srclen, vbyte8_ptr *des......

lucasli
03/02
0
0
FFmpeg深入分析之零-基础

FFmpeg是相当强大的多媒体编解码框架,在深入分析其源代码之前必须要有基本的多媒体基础知识,否则其源代码会非常晦涩难懂。本文将从介绍一些基本的多媒体只是,主要是为研读ffmpeg源代码做准...

天下杰论
2015/04/22
0
0

没有更多内容

加载失败,请刷新页面

加载更多

C# 视频多人脸识别的实现过程

整个项目是用虹软技术完成开发 上一篇内容的调整,提交到git了,https://github.com/catzhou2002/ArcFaceDemo 基本思路如下: 一、识别线程 1.获取当前图片 2.识别当前图片的人脸位置,并将结...

是哇兴哥棒棒哒
21分钟前
1
0
Spring Cloud Eureka 你还在让它裸奔吗??

前些天栈长在微信公众号Java技术栈分享了 Spring Cloud Eureka 最新版 实现注册中心的实战教程:Spring Cloud Eureka 注册中心集群搭建,Greenwich 最新版!,成功进入 Eureka 控制台页面。 ...

Java技术栈
37分钟前
1
0
linux gyp ERR! stack Error: EACCES: permission denied, mkdir ‘xxx’

在使用linux npm install的出现这个错误了,百度了下,没有权限加个参数即可 npm install --unsafe-perm

朝如青丝暮成雪
38分钟前
1
0
使用kubeadm 搭建K8s集群

1. 参考官网 https://kubernetes.io/docs/setup/independent/install-kubeadm/

whhbb
今天
2
0
Dubbo 3.0 !提升不止一点点!

Dubbo 自 2011 年 10 月 27 日开源后,已被许多非阿里系的公司使用,其中既有当当网、网易考拉等互联网公司,也不乏中国人寿、青岛海尔等大型传统企业。 自去年 12 月开始,Dubbo 3.0 便已正...

编程SHA
今天
5
0

没有更多内容

加载失败,请刷新页面

加载更多

返回顶部
顶部
