BPMN结束事件
结束事件表示流程的结束，因此结束事件并不允许有输出的顺序流，BPMN2.0规定没有顺序流可以从结束事件中输出。根据前面的章节所述，结束事件总是抛出事件，这些事件会自动执行并反馈结果，并不需要触发。BPMN2.0中定义了多种结束事件，包括：无指定（None）结束事件、消息（Message）结束事件、升级（Escalation）结束事件、错误（Error）取消事件、取消（Cancel）结束事件、补偿（Compensation）结束事件、信号（Signal）结束事件、终止（Terminate）结束事件和组合（Multiple）结束事件，目前Activiti支持无指定结束事件、错误结束事件、取消结束事件和终止结束事件。
无指定结束事件
与无指定开始事件一样，无指定结束事件，是指流程在结束时，不会进行任何的额外操作，结束事件中不使用任何事件的定义。图11-5为结束事件的图形。
图11-5 结束事件的图形
在流程描述文件中，使用endEvent元素定义一件结束事件，代码清单11-14为一个简单的流程配置内容，该段配置的粗体字代码，定义了一个无指定结束事件。
代码清单11-14：codes\11\11.4\end-event\resource\bpmn\NoneEndEvent.bpmn
<process id="myProcess" name="myProcess">
<startEvent id="startevent1" name="Start"></startEvent>
<userTask id="usertask1" name="User Task"></userTask>
<endEvent id="endevent1" name="End"></endEvent>
<sequenceFlow id="flow1" name="" sourceRef="startevent1"
targetRef="usertask1"></sequenceFlow>
<sequenceFlow id="flow2" name="" sourceRef="usertask1"
targetRef="endevent1"></sequenceFlow>
</process>
错误结束事件
当执行流到达错误结束事件时，会结束该执行流并且抛出错误，该错误可以被“错误边界事件”捕获，如果没有定义任何的错误边界事件，那么将会被当作无指定错误事件执行，因此，错误结束事件一般使用在子流程当中。错误事件结束后，就会触发依附在该子流程上的错误边界事件。图11-6定义了一个含有错误结束事件和错误边界事件的流程。

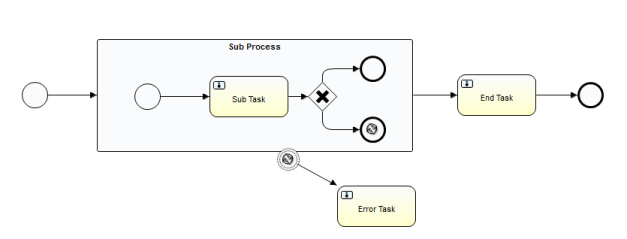

图11-6 含有错误结束事件和错误边界事件的流程
如图11-6所示，该流程一启动，就会进入一个嵌套子流程，当完成了“Sub Task”的用户任务后，会遇到单向网关，此时会产生两个分支，一个分支会正常结束该子流程，另外一个分支会触发错误结束事件，如果正常结束该子流程，流程会到达“End Task”任务，而触发错误结束事件后，流程会到达“Error Task”任务。该流程图对应的流程文件如代码清单11-15所示。
代码清单11-15：codes\11\11.4\end-event\resource\bpmn\ErrorEndEvent.bpmn
<error id="myError" errorCode="myError"></error>
<process id="errorEndProcess" name="errorEndProcess">
<startEvent id="startevent1" name="Start"></startEvent>
<subProcess id="subprocess1" name="Sub Process">
<startEvent id="startevent2" name="Start"></startEvent>
<userTask id="usertask1" name="Sub Task"></userTask>
<endEvent id="endevent1" name="ErrorEnd">
<errorEventDefinition errorRef="myError"></errorEventDefinition>
</endEvent>
<sequenceFlow id="flow2" name="" sourceRef="startevent2"
targetRef="usertask1"></sequenceFlow>
<exclusiveGateway id="exclusivegateway1" name="Exclusive Gateway"></exclusiveGateway>
<endEvent id="endevent3" name="End"></endEvent>
<sequenceFlow id="flow7" name="" sourceRef="usertask1"
targetRef="exclusivegateway1"></sequenceFlow>
<sequenceFlow id="flow8" name="" sourceRef="exclusivegateway1"
targetRef="endevent3">
<conditionExpression xsi:type="tFormalExpression">${success == true}
</conditionExpression>
</sequenceFlow>
<sequenceFlow id="flow9" name="" sourceRef="exclusivegateway1"
targetRef="endevent1">
<conditionExpression xsi:type="tFormalExpression">${success ==
false}</conditionExpression>
</sequenceFlow>
</subProcess>
<boundaryEvent id="boundaryerror1" cancelActivity="true"
attachedToRef="subprocess1">
<errorEventDefinition errorRef="myError"></errorEventDefinition>
</boundaryEvent>
<userTask id="usertask3" name="End Task"></userTask>
<endEvent id="endevent2" name="End"></endEvent>
<userTask id="usertask4" name="Error Task"></userTask>
<sequenceFlow id="flow1" name="" sourceRef="startevent1"
targetRef="subprocess1"></sequenceFlow>
<sequenceFlow id="flow4" name="" sourceRef="subprocess1"
targetRef="usertask3"></sequenceFlow>
<sequenceFlow id="flow5" name="" sourceRef="usertask3"
targetRef="endevent2"></sequenceFlow>
<sequenceFlow id="flow6" name="" sourceRef="boundaryerror1"
targetRef="usertask4"></sequenceFlow>
</process>
代码清单11-15中的endEvent和boundaryEvent，分别定义了一个错误结束事件和错误边界事件，这两个事件中的错误事件定义，均引用了“myError”的错误，需要注意的是，在代码清单11-15中，需要使用单向网关，当流程参数“success”的值为true时，将会正常完成子流程，如果流程参数“success”的值为false时（代码清单的粗体部分的表达式），将会触发错误结束事件。代码清单11-16加载该流程文件并执行相应的流程控制。
代码清单11-16：codes\11\11.4\end-event\src\org\crazyit\activiti\ErrorEndEvent.java
// 创建流程引擎
ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
// 得到流程存储服务组件
RepositoryService repositoryService = engine.getRepositoryService();
// 得到运行时服务组件
RuntimeService runtimeService = engine.getRuntimeService();
//获取流程任务组件
TaskService taskService = engine.getTaskService();
// 部署流程文件
repositoryService.createDeployment()
.addClasspathResource("bpmn/ErrorEndEvent.bpmn").deploy();
// 启动流程
runtimeService.startProcessInstanceByKey("errorEndProcess");
// 结束子流程中的任务，并设置结束参数
Task subTask = taskService.createTaskQuery().singleResult();
Map<String, Object> vars = new HashMap<String, Object>();
//设置success参数为true
vars.put("success", "true");
taskService.complete(subTask.getId(), vars);
// 查看到达的任务
List<Task> tasks = taskService.createTaskQuery().list();
for (Task task : tasks) {
System.out.println(task.getName());
}
注意代码清单11-16的粗体字代码，该句代码主要用于设置“success”流程参数值，此处设置为“true”，即运行以上代码，将会正常完成子流程，流程会到达“End Task”的任务（不会触发错误结束事件），最终输出结果：End Task；如果将“success”的参数值设置为false，那么将会触发错误结束事件，此时依附在子流程中的错误边界事件将会捕获到错误，流程会到达“Error Task”任务，最终输出结果：Error Task。
在Activiti中，如果触发了边界事件，那么将会产生新的执行流，如果不希望取消原来的执行流，那么可以设置边界事件的cancelActivity属性为false（本例为true），即使新产生的执行流结束，原来的执行流也不会中断，原来执行流的当前活动仍然为边界事件，如果cancelActivity设置为true，原来的执行流将会被取消。
取消结束事件和取消边界事件
取消结束事件只能使用在事务子流程（Transaction Sub-Process）中，该事件表示事务将会取消，并且会触发依附在事务子流程上的取消边界事件，与错误结束事件类似，取消结束事件会被抛出，而取消边界事件则会捕获事件。除此之外，事务子流程的取消事件的触发，还会导致补偿的触发。
在BPMN2.0中，对于已经完成的活动，可以使用补偿机制，而对于一些正在进行的（活跃的）活动，不能使用补偿机制，而可以使用取消机制。当取消边界事件被触发，则会将当前的执行流中断，然后会同步地进行补偿机制，取消边界事件在离开事件子流程前，会一直等待补偿的结束，当补偿结束后，执行流会从取消边界事件离开事务子流程。假设现在有一个汇款的流程，该汇款流程作为一个事务子流程使用在主流程中，当汇款完成后，需要用户进行最终确认，如果用户确认，则结束流程，否则将触发取消结束事件并进行补偿操作，图11-7为该业务流程的流程图。

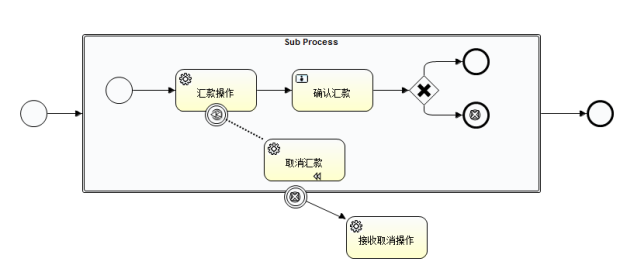

图11-7 汇款业务的流程图
图11-7的流程启动后，会马上进入事务子流，进入子流程后，会直接进行汇款操作，在此是一个ServiceTask，完成了汇款操作后，会进行用户的确认，用户确认完后会到达一个单向网关，判断用户确认的结果，如果用户确认的结果为false，则会进入取消结束事件，最后会触发依附在事务子流程中的取消边界事件（在此之前会触发事务子流程中的补偿事件）。图11-7对应的流程描述文件内容如代码清单11-17所示。
代码清单11-17：codes\11\11.4\end-event\resource\bpmn\CancelEndEvent.bpmn
<process id="cancelProcess" name="cancelProcess">
<startEvent id="startevent1" name="Start"></startEvent>
<transaction id="subprocess1" name="Sub Process">
<serviceTask id="servicetask1" name="汇款操作"
activiti:class="org.crazyit.activiti.RemitDelegate"></serviceTask> ①
<boundaryEvent id="boundarysignal1" attachedToRef="servicetask1"> ②
<compensateEventDefinition></compensateEventDefinition>
</boundaryEvent>
<startEvent id="startevent2" name="Start"></startEvent>
<serviceTask id="servicetask2" name="取消汇款" ③
activiti:class="org.crazyit.activiti.RollbackRemitDelegate"
isForCompensation="true"></serviceTask>
<userTask id="usertask1" name="确认汇款"></userTask>
<exclusiveGateway id="exclusivegateway1" name="Exclusive Gateway"></exclusiveGateway>
<endEvent id="endevent1" name="End"></endEvent>
<endEvent id="endevent2" name="End"> ④
<cancelEventDefinition></cancelEventDefinition>
</endEvent>
<sequenceFlow id="flow3" name="" sourceRef="startevent2"
targetRef="servicetask1"></sequenceFlow>
<sequenceFlow id="flow4" name="" sourceRef="servicetask1"
targetRef="usertask1"></sequenceFlow>
<sequenceFlow id="flow5" name="" sourceRef="usertask1"
targetRef="exclusivegateway1"></sequenceFlow>
<sequenceFlow id="flow6" name="" sourceRef="exclusivegateway1"
targetRef="endevent1">
<conditionExpression xsi:type="tFormalExpression">${confirm == true}
</conditionExpression>
</sequenceFlow>
<sequenceFlow id="flow7" name="" sourceRef="exclusivegateway1"
targetRef="endevent2">
<conditionExpression xsi:type="tFormalExpression">${confirm ==
false}
</conditionExpression>
</sequenceFlow>
<association associationDirection="One" id="a1"
sourceRef="boundarysignal1" targetRef="servicetask2" />
</transaction>
<boundaryEvent id="boundarysignal2" cancelActivity="true" ⑤
attachedToRef="subprocess1">
<cancelEventDefinition></cancelEventDefinition>
</boundaryEvent>
<serviceTask id="servicetask3" name="接收取消操作" ⑥
activiti:class="org.crazyit.activiti.ReceiveCancelDelegate"></serviceTask>
<endEvent id="endevent3" name="End"></endEvent>
<sequenceFlow id="flow1" name="" sourceRef="startevent1"
targetRef="subprocess1"></sequenceFlow>
<sequenceFlow id="flow2" name="" sourceRef="subprocess1"
targetRef="endevent3"></sequenceFlow>
<sequenceFlow id="flow8" name="" sourceRef="boundarysignal2"
targetRef="servicetask3"></sequenceFlow>
</process>
注意代码清单11-17的粗体字代码，其中①③⑥定义了三个ServiceTask，对应的是流程中的汇款操作、取消汇款操作和接收取消操作的ServiceTask，①对应的是RemitDelegate类（codes\11\11.4\end-event\src\org\crazyit\activiti\RemitDelegate.java），该类用于处理汇款操作，本例只输出“处理汇款业务”。
代码清单11-17中的③定义的ServiceTask，对应的是RollbackRemitDelegate类（codes\11\11.4\end-event\src\org\crazyit\activiti\RollbackRemitDelegate.java），该ServiceTask会在补偿边界事件被触发后执行，RollbackRemitDelegate在业务上表示用于处理汇款的回滚（取消汇款）操作，此处只会输出“处理回滚汇款业务”。
需要注意的是，在定义取消汇款的ServiceTask的时候，需要为serviceTask加入isForCompensation属性并将值设置为true，该属性表示这个ServiceTask是一个补偿处理者的角色。代码清单中的⑥为接收取消通知的ServiceTask，对应的类为ReceiveCancelDelegate类（codes\11\11.4\end-event\src\org\crazyit\activiti\ReceiveCancelDelegate.java），如果事务子流程被触发并且处理完全部的补偿事件后，则会执行该ServiceTask，本例中该类输出“处理子流程取消后的业务”。
代码清单11-17中的②定义了一个补偿边界事件，如果该补偿边界事件所处的事务子流程被取消，则该补偿边界事件就会被触发，在本例中，如果②的补偿边界事件被触发，就会执行“取消汇款”的ServiceTask。
代码清单11-17中的④定义了一个取消结束事件，当执行流到达取消结束事件时，就会抛出取消事件，而在代码清11-17中的⑤则会捕获该事件，⑤定义了一个取消边界事件，取消边界事件用于捕获取消事件，当捕获到事件后，则会中断当前的执行流，然后触发事务子流程中的补偿事件，最后流程离开取消边界事件，最后执行⑥所定义的ServiceTask，代码清单11-18加载该流程文件。
代码清单11-18：codes\11\11.4\end-event\src\org\crazyit\activiti\CancelEndEvent.java
// 创建流程引擎
ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
// 得到流程存储服务组件
RepositoryService repositoryService = engine.getRepositoryService();
// 得到运行时服务组件
RuntimeService runtimeService = engine.getRuntimeService();
// 获取流程任务组件
TaskService taskService = engine.getTaskService();
// 部署流程文件
repositoryService.createDeployment()
.addClasspathResource("bpmn/CancelEndEvent.bpmn").deploy();
// 启动流程
runtimeService.startProcessInstanceByKey("cancelProcess");
// 初始化流程参数
Map<String, Object> vars = new HashMap<String, Object>();
vars.put("confirm", false);
// 设置参数，完成用户确认的Task
Task task = taskService.createTaskQuery().singleResult();
taskService.complete(task.getId(), vars);
当图11-7的流程启动后，会经过“汇款操作”的ServiceTask，此时会输出“处理汇款业务”，然后到达“用户确认”的Task，代码清单11-18中将“用户确认”的Task完成并设置“confirm”参数为false，这个时候流程会到达取消结束事件，取消结束事件被触发并抛出，此时取消边界事件会捕获该抛出事件，触发事务子流程里面的补偿事件（此处为代码清单11-17中的②）。事务子流程里面“取消汇款”（代码清单11-17中的③）是“汇款操作”（代码清单11-17中的①）的补偿，当补偿事件被触发后，“取消汇款”的ServiceTask被执行，输出“处理回滚汇款业务”。当整个事务子流程里面的补偿事件都处理完后，流程离开取消边界事件（代码清单11-17中的⑤），到达“接收取消操作”的ServiceTask，输出“处理子流程取消后的业务”。运行代码清单11-18，输出结果如下：
处理汇款业务
处理回滚汇款业务
处理子流程取消后的业务
终止结束事件
当流程执行到终止结束事件，当前的流程将会被终结，该事件可以使用在嵌入子流程、调用子流程、事件子流程或者事务子流程中。终止结束事件使用terminateEventDefinition元素作为事件定义，如果将该元素的activiti:terminateAll属性设置为true，那么当终止结束事件被触发事时，流程实例的全部执行流均会被终结。图11-8是一个简单流程，对应的流程XML文件如代码清单11-19所示。

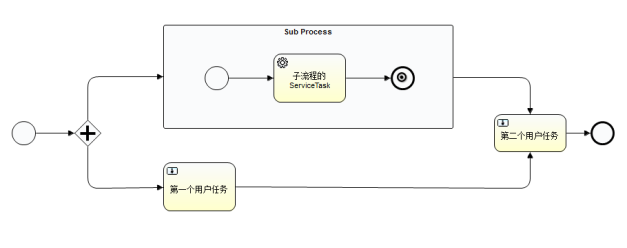

图11-8 测试终止结束事件流程
代码清单11-19：
codes\11\11.4\end-event\resource\bpmn\TerminateEndEvent_TerminateAll.bpmn
<process id="terminateAll" name="terminateAll" isExecutable="true">
<startEvent id="startevent1" name="Start"></startEvent>
<subProcess id="subprocess1" name="Sub Process">
<startEvent id="startevent2" name="Start"></startEvent>
<serviceTask id="servicetask2" name="子流程的ServiceTask"
activiti:class="org.crazyit.activiti.SubProcessDelegate"></serviceTask>
<endEvent id="terminateendevent1" name="TerminateEndEvent">
<terminateEventDefinition
activiti:terminateAll="true"></terminateEventDefinition>
</endEvent>
<sequenceFlow id="flow7" sourceRef="startevent2"
targetRef="servicetask2"></sequenceFlow>
<sequenceFlow id="flow8" sourceRef="servicetask2"
targetRef="terminateendevent1"></sequenceFlow>
</subProcess>
<userTask id="servicetask1" name="第一个用户任务"></userTask>
<parallelGateway id="parallelgateway1" name="Parallel Gateway"></parallelGateway>
<sequenceFlow id="flow1" sourceRef="startevent1"
targetRef="parallelgateway1"></sequenceFlow>
<sequenceFlow id="flow2" sourceRef="parallelgateway1"
targetRef="subprocess1"></sequenceFlow>
<sequenceFlow id="flow3" sourceRef="parallelgateway1"
targetRef="servicetask1"></sequenceFlow>
<endEvent id="endevent1" name="End"></endEvent>
<userTask id="usertask1" name="第二个用户任务"></userTask>
<sequenceFlow id="flow4" sourceRef="subprocess1"
targetRef="usertask1"></sequenceFlow>
<sequenceFlow id="flow5" sourceRef="servicetask1"
targetRef="usertask1"></sequenceFlow>
<sequenceFlow id="flow6" sourceRef="usertask1" targetRef="endevent1"></sequenceFlow>
</process>
代码清单11-19中的粗体字代码，定义了终止结束事件，并将activiti:terminateAll属性设置为true，流程启动后，会分为两个执行流，一个到达子流程，一个到达“第一个用户任务”，子流程会自动执行ServictTask并触发终止结束事件，由于设置了activiti:terminateAll属性，因此当子流程中的结束事件触发后，整个流程实例会被结束。代码清单11-20为测试代码。
代码清单11-20：codes\11\11.4\end-event\src\org\crazyit\activiti\TerminateEndEvent.java
// 创建流程引擎
ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
// 得到流程存储服务组件
RepositoryService repositoryService = engine.getRepositoryService();
// 得到运行时服务组件
RuntimeService runtimeService = engine.getRuntimeService();
// 部署流程文件
repositoryService
.createDeployment()
.addClasspathResource(
"bpmn/TerminateEndEvent_TerminateAll.bpmn")
.addClasspathResource("bpmn/TerminateEndEvent.bpmn").deploy();
// 启动含有terminateAll属性的流程
ProcessInstance pi1 = runtimeService
.startProcessInstanceByKey("terminateAll");
// 查询执行流数量
long exeCount = runtimeService.createExecutionQuery()
.processInstanceId(pi1.getId()).count();
System.out.println("含有 terminateAll 属性的流程，中断结束事件触发后执行流数量：" + exeCount);
// 启动不含 有 terminateAll属性的流程
ProcessInstance pi2 = runtimeService
.startProcessInstanceByKey("terminateEvent");
// 查询全部执行流数量
exeCount = runtimeService.createExecutionQuery()
.processInstanceId(pi2.getId()).count();
System.out.println("不含有terminateAll 属性的流程，中断结束事件触发后执行流数量：" + exeCount);
注意代码清单10-20中加载了两份流程文件，一份将activiti:terminateAll设置为true，而另外一份则没有设置该属性（默认值为false），两份流程文件的流程图与图11-8一致。代码清单10-20加载两份流程文件后，分别启动两个流程实例，然后再进行执行流查询。运行代码清单10-20，得到以下结果：
含有 terminateAll 属性的流程，中断结束事件触发后执行流数量：0
不含有terminateAll 属性的流程，中断结束事件触发后执行流数量：3
根据输出结果可知，如果终止结束事件的activiti:terminateAll属性被设置为true，终止结束事件触发后，整个流程实例将会被终结，查询不到任何执行流。
本文节选自《疯狂工作流讲义（第2版）》
京东购买地址：https://item.jd.com/12246565.html
疯狂Activiti电子书：https://my.oschina.net/JavaLaw/blog/1570397
工作流Activiti教学视频：https://my.oschina.net/JavaLaw/blog/1577577
本书代码目录：https://gitee.com/yangenxiong/CrazyActiviti
