用HarmonyOS做一个可以手势控制的电子相册应用(ArkTS)



介绍

本篇Codelab介绍了如何实现一个简单的电子相册应用,主要功能包括:

  1. 实现首页顶部的轮播效果。
  2. 实现页面多种布局方式。
  3. 实现通过手势控制图片的放大、缩小、左右滑动查看细节等效果。



相关概念

  • Swiper:滑块视图容器,提供子组件滑动轮播显示的能力。
  • Grid:网格容器,由“行”和“列”分割的单元格所组成,通过指定“项目”所在的单元格做出各种各样的布局。
  • Navigation:Navigation组件一般作为Page页面的根容器,通过属性设置来展示页面的标题、工具栏、菜单。
  • List:列表包含一系列相同宽度的列表项。适合连续、多行呈现同类数据,例如图片和文本。
  • 组合手势:手势识别组,多种手势组合为复合手势,支持连续识别、并行识别和互斥识别。

完整示例

gitee源码地址

源码下载

电子相册(ArkTS).zip



环境搭建

我们首先需要完成HarmonyOS开发环境搭建,可参照如下步骤进行。

软件要求

硬件要求

  • 设备类型:华为手机或运行在DevEco Studio上的华为手机设备模拟器。
  • HarmonyOS系统:3.1.0 Developer Release。

环境搭建

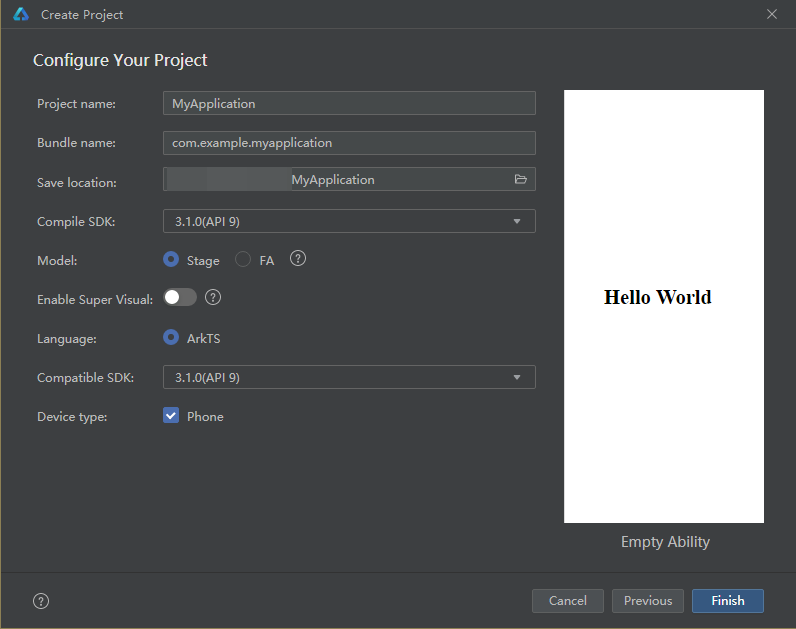

  1. 安装DevEco Studio,详情请参考下载和安装软件
  2. 设置DevEco Studio开发环境,DevEco Studio开发环境需要依赖于网络环境,需要连接上网络才能确保工具的正常使用,可以根据如下两种情况来配置开发环境:如果可以直接访问Internet,只需进行下载HarmonyOS SDK操作。
    1. 如果网络不能直接访问Internet,需要通过代理服务器才可以访问,请参考配置开发环境
  3. 开发者可以参考以下链接,完成设备调试的相关配置:使用真机进行调试
    1. 使用模拟器进行调试

代码结构解读

本篇Codelab只对核心代码进行讲解,对于完整代码,我们会在源码下载或gitee中提供。



├──entry/src/main/ets                // 代码区
│  ├──common
│  │  ├──constansts
│  │  │  └──Constants.ets            // 常量类
│  │  └──utils
│  │     └──Logger.ets               // Logger公共类
│  ├──entryability
│  │  └──EntryAbility.ts             // 程序入口类
│  ├──pages
│  │  ├──DetailListPage.ets          // 图片详情页面
│  │  ├──DetailPage.ets              // 查看大图页面
│  │  ├──IndexPage.ets               // 电子相册主页面
│  │  └──ListPage.ets                // 图片列表页面
│  └──view
│     └──PhotoItem.ets               // 首页相册Item组件
└──entry/src/main/resources          // 资源文件



构建应用页面

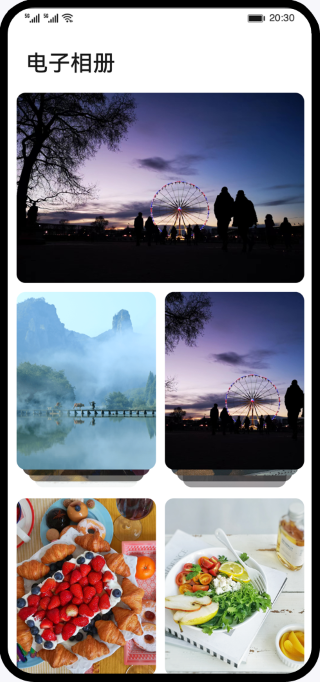

应用首页用Column组件来实现纵向布局,从上到下依次是标题组件Text、轮播图Swiper、相册列表Grid。标题和轮播图均设置固定高度,底部相册列表通过layoutWeight属性实现自适应布局占满剩余空间。



// IndexPage.ets
Column() {
  Row() {
    Text($r('app.string.EntryAbility_label'))
  }

  Swiper(this.swiperController) {
    ForEach(Constants.BANNER_IMG_LIST, (item: Resource, index?: number) => {
      Row() {
        Image(item)
        ...
      }
    }, (item: Resource, index?: number) => JSON.stringify(item) + index)
  }
  ...

  Grid() {
    ForEach(IMG_ARR, (photoArr: Array<Resource>, index?: number) => {
      GridItem() {
        PhotoItem({ photoArr })
      }
      ...
      .onClick(() => {
        router.pushUrl({
          url: Constants.URL_LIST_PAGE,
          params: { photoArr: JSON.stringify(photoArr) }
        });
      })
    }, (item: Array<Resource>, index?: number) => JSON.stringify(item) + index)
  }
  .columnsTemplate(Constants.INDEX_COLUMNS_TEMPLATE)
  .columnsGap($r('app.float.grid_padding'))
  .rowsGap($r('app.float.grid_padding'))
  .padding({ left: $r('app.float.grid_padding'), right: $r('app.float.grid_padding') })
  .layoutWeight(1)
}

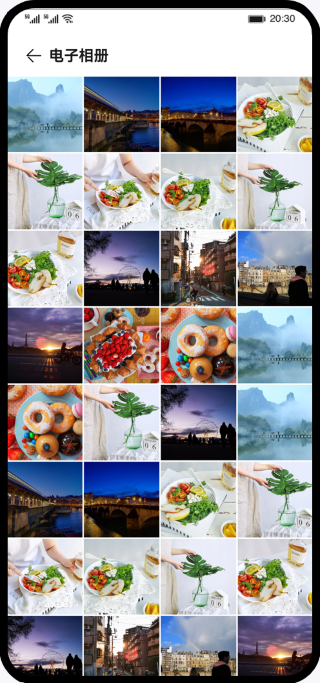

图片列表页是网格状展开的图片列表,主要使用Grid组件和GridItem组件,GridItem高度通过aspectRatio属性设置为跟宽度一致。



// ListPage.ets
Navigation() {
  Grid() {
    ForEach(this.photoArr, (img: Resource, index?: number) => {
      GridItem() {
        Image(img)
          .onClick(() => {
            if (!index) {
              index = 0;
            }
            this.selectedIndex = index;
            router.pushUrl({
              url: Constants.URL_DETAIL_LIST_PAGE,
              params: {
                photoArr: JSON.stringify(this.photoArr),
              }
            });
          })
      }
      ...
      .aspectRatio(1)
    }, (item: Resource) => JSON.stringify(item))
  }
  .columnsTemplate(Constants.GRID_COLUMNS_TEMPLATE) // 每行显示4个item
  ...
  .layoutWeight(1)
}

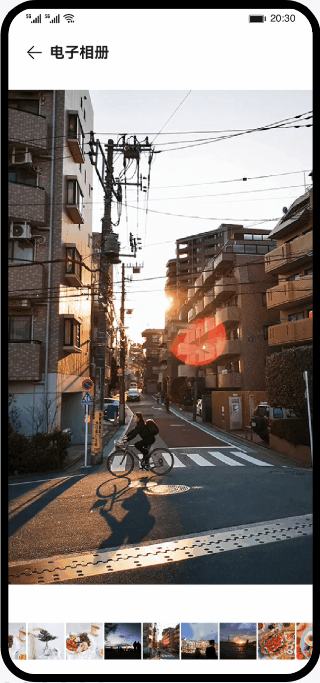

图片详情页由上下两个横向滚动的List组件完成整体布局,两个组件之间有联动的效果。上边展示的大图始终是底部List处于屏幕中间位置的图片。滚动或者点击底部的List,上边展示的大图会随着改变,同样左右滑动上边的图片时,底部List组件也会随之进行滚动。



// DetailListPage.ets
Stack({ alignContent: Alignment.Bottom }) {
  // 上部大图列表组件
  List({ scroller: this.bigScroller, initialIndex: this.selectedIndex }) {
    ForEach(this.photoArr, (img: Resource) => {
      ListItem() {
        Image(img)
          ...
          .gesture(PinchGesture({ fingers: Constants.DOUBLE_NUMBER })
            .onActionStart(() => this.goDetailPage()))
          .onClick(() => this.goDetailPage())
      }
    }, (item: Resource) => JSON.stringify(item))
  }
  ...
  .onScroll((scrollOffset, scrollState) => {
    if (scrollState === ScrollState.Fling) {
      this.bigScrollAction(scrollTypeEnum.SCROLL);
    }
  })
  .onScrollStop(() => this.bigScrollAction(scrollTypeEnum.STOP))
  // 底部小图列表组件
  List({
    scroller: this.smallScroller,
    space: Constants.LIST_ITEM_SPACE,
    initialIndex: this.selectedIndex
    }) {
    ForEach(this.smallPhotoArr, (img: Resource, index?: number) => {
      ListItem() {
        this.SmallImgItemBuilder(img, index)
      }
    }, (item: Resource) => JSON.stringify(item))
  }
  ...
  .listDirection(Axis.Horizontal)
  .onScroll((scrollOffset, scrollState) => {
    if (scrollState === ScrollState.Fling) {
      this.smallScrollAction(scrollTypeEnum.SCROLL);
    }
  })
  .onScrollStop(() => this.smallScrollAction(scrollTypeEnum.STOP))
}



查看大图页面由一个横向滚动的List组件来实现图片左右滑动时切换图片的功能,和一个Row组件实现图片的缩放和拖动查看细节功能。对图片进行缩放时会从List组件切换成Row组件来实现对单张图片的操作,对单张图片进行滑动操作时,也会由Row组件转换为List组件来实现图片的切换功能。



// DetailPage.ets
Stack() {
  List({ scroller: this.scroller, initialIndex: this.selectedIndex }) {
    ForEach(this.photoArr, (img: Resource) => {
      ListItem() {
        Image(img)
          ...
          .onClick(() => router.back())
      }
      .gesture(gesture(GestureGroup(GestureMode.Exclusive,
        PinchGesture({ fingers: Constants.DOUBLE_NUMBER })
          .onActionStart(() => {
            this.resetImg();
            this.isScaling = true;
            this.imgOffSetX = 0;
            this.imgOffSetY = 0;
          })
          .onActionUpdate((event?: GestureEvent) => {
            if (event) {
              this.imgScale = this.currentScale * event.scale;
            }
          })
          .onActionEnd(() => {
            if (this.imgScale < 1) {
              this.resetImg();
              this.imgOffSetX = 0;
              this.imgOffSetY = 0;
            } else {
              this.currentScale = this.imgScale;
            }
          }), PanGesture()
          .onActionStart(() => {
            this.resetImg();
            this.isScaling = true;
          })
          .onActionUpdate((event?: GestureEvent) => {
            if (event) {
              this.imgOffSetX = this.preOffsetX + event.offsetX;
              this.imgOffSetY = this.preOffsetY + event.offsetY;
            }
          })
          ...
      ))
    }, (item: Resource) => JSON.stringify(item))
  }
  ...
  .onScrollStop(() => {
    let currentIndex = Math.round((this.scroller.currentOffset()
      .xOffset + (this.imageWidth / Constants.DOUBLE_NUMBER)) / this.imageWidth);
    this.scroller.scrollTo({ xOffset: currentIndex * this.imageWidth, yOffset: 0 });
  })
  .visibility(this.isScaling ? Visibility.Hidden : Visibility.Visible)

  Row() {
    Image(this.photoArr[this.selectedIndex])
    ...
  }
  .visibility(this.isScaling ? Visibility.Visible : Visibility.Hidden)
}







通过手势控制图片

大图浏览界面双指捏合时通过改变Image组件的scale来控制图片的缩放,单手拖动时通过改变Image的偏移量来控制图片的位置,手势操作调用组合手势GestureGroup实现。其中PinchGesture实现双指缩放手势,PanGesture实现单指拖动手势。



// DetailPage.ets
// 手势结束时,根据边界值判断是否需要切换显示图片
handlePanEnd(): void {
  let initOffsetX = (this.imgScale - 1) * this.imageWidth + this.smallImgWidth;
  if (Math.abs(this.imgOffSetX) > initOffsetX) {
    if (this.imgOffSetX > initOffsetX && this.selectedIndex > 0) {
      this.selectedIndex -= 1;
    } else if (this.imgOffSetX < -initOffsetX && this.selectedIndex < (this.photoArr.length - 1)) {
      this.selectedIndex += 1;
    }
    this.isScaling = false;
    this.resetImg();
    this.scroller.scrollTo({ xOffset: this.selectedIndex * this.imageWidth, yOffset: 0 });
  }
}

build() {
  Stack() {
    ...
    Row() {
      Image(this.photoArr[this.selectedIndex])
        .position({ x: this.imgOffSetX, y: this.imgOffSetY })
        .scale({ x: this.imgScale, y: this.imgScale })
        ...
    }
    .gesture(GestureGroup(GestureMode.Exclusive,
      PinchGesture({ fingers: Constants.DOUBLE_NUMBER })
        .onActionUpdate((event?: GestureEvent) => {
          if (event) {
            this.imgScale = this.currentScale * event.scale;
          }
        })
        .onActionEnd(() => {
          // 捏合手势结束时,如果图片缩放比例小于1,则重置图片大小和位置
          if (this.imgScale < 1) {
            this.resetImg();
            this.imgOffSetX = 0;
            this.imgOffSetY = 0;
          } else {
            this.currentScale = this.imgScale;
          }
        }),
      PanGesture()
        .onActionStart(() => {
          // 手势开始时记录图片当前位置
          this.preOffsetX = this.imgOffSetX;
          this.preOffsetY = this.imgOffSetY;
        })
        .onActionUpdate((event?: GestureEvent) => {
          // 更新图片的位置
          if (event) {
            this.imgOffSetX = this.preOffsetX + event.offsetX;
            this.imgOffSetY = this.preOffsetY + event.offsetY;
          }
        })
        .onActionEnd(() => this.handlePanEnd())
    ))
    ...
  }
  ...
}



总结

您已经完成了本次Codelab的学习,并了解到以下知识点:

  1. 如何实现首页顶部的轮播效果。
  2. 如何实现页面多种布局样式。
  3. 如何通过手势控制图片的放大、缩小、左右滑动查看细节等效果。
