C++最小二乘法拟合-(线性拟合和多项式拟合)

尘中远
 尘中远
发布于 2016/05/12 23:54
字数 2764
阅读 50
收藏 0


在进行曲线拟合时用的最多的是最小二乘法,其中以一元函数(线性)和多元函数(多项式)居多,下面这个类专门用于进行多项式拟合,可以根据用户输入的阶次进行多项式拟合,算法来自于网上,和GSL的拟合算法对比过,没有问题。此类在拟合完后还能计算拟合之后的误差:SSE(剩余平方和),SSR(回归平方和),RMSE(均方根误差),R-square(确定系数)。


1.fit类的实现

先看看fit类的代码:(只有一个头文件方便使用)

#ifndef CZY_MATH_FIT
#define CZY_MATH_FIT
#include <vector>
/*
尘中远,于2014.03.20
主页:http://blog.csdn.net/czyt1988/article/details/21743595
参考:http://blog.csdn.net/maozefa/article/details/1725535
*/
namespace czy{
	///
	/// \brief 曲线拟合类
	///
	class Fit{
		std::vector<double> factor; ///<拟合后的方程系数
		double ssr;                 ///<回归平方和
		double sse;                 ///<(剩余平方和)
		double rmse;                ///<RMSE均方根误差
		std::vector<double> fitedYs;///<存放拟合后的y值,在拟合时可设置为不保存节省内存
	public:
		Fit():ssr(0),sse(0),rmse(0){factor.resize(2,0);}
		~Fit(){}
		///
		/// \brief 直线拟合-一元回归,拟合的结果可以使用getFactor获取,或者使用getSlope获取斜率,getIntercept获取截距
		/// \param x 观察值的x
		/// \param y 观察值的y
		/// \param isSaveFitYs 拟合后的数据是否保存,默认否
		///
		template<typename T>
		bool linearFit(const std::vector<typename T>& x, const std::vector<typename T>& y,bool isSaveFitYs=false)
		{
			return linearFit(&x[0],&y[0],getSeriesLength(x,y),isSaveFitYs);
		}
		template<typename T>
		bool linearFit(const T* x, const T* y,size_t length,bool isSaveFitYs=false)
		{
			factor.resize(2,0);
			typename T t1=0, t2=0, t3=0, t4=0;
			for(int i=0; i<length; ++i)
			{
				t1 += x[i]*x[i];
				t2 += x[i];
				t3 += x[i]*y[i];
				t4 += y[i];
			}
			factor[1] = (t3*length - t2*t4) / (t1*length - t2*t2);
			factor[0] = (t1*t4 - t2*t3) / (t1*length - t2*t2);
			//////////////////////////////////////////////////////////////////////////
			//计算误差
			calcError(x,y,length,this->ssr,this->sse,this->rmse,isSaveFitYs);
			return true;
		}
		///
		/// \brief 多项式拟合,拟合y=a0+a1*x+a2*x^2+……+apoly_n*x^poly_n
		/// \param x 观察值的x
		/// \param y 观察值的y
		/// \param poly_n 期望拟合的阶数,若poly_n=2,则y=a0+a1*x+a2*x^2
		/// \param isSaveFitYs 拟合后的数据是否保存,默认是
		///
		template<typename T>
		void polyfit(const std::vector<typename T>& x
			,const std::vector<typename T>& y
			,int poly_n
			,bool isSaveFitYs=true)
		{
			polyfit(&x[0],&y[0],getSeriesLength(x,y),poly_n,isSaveFitYs);
		}
		template<typename T>
		void polyfit(const T* x,const T* y,size_t length,int poly_n,bool isSaveFitYs=true)
		{
			factor.resize(poly_n+1,0);
			int i,j;
			//double *tempx,*tempy,*sumxx,*sumxy,*ata;
			std::vector<double> tempx(length,1.0);

			std::vector<double> tempy(y,y+length);

			std::vector<double> sumxx(poly_n*2+1);
			std::vector<double> ata((poly_n+1)*(poly_n+1));
			std::vector<double> sumxy(poly_n+1);
			for (i=0;i<2*poly_n+1;i++){
				for (sumxx[i]=0,j=0;j<length;j++)
				{
					sumxx[i]+=tempx[j];
					tempx[j]*=x[j];
				}
			}
			for (i=0;i<poly_n+1;i++){
				for (sumxy[i]=0,j=0;j<length;j++)
				{
					sumxy[i]+=tempy[j];
					tempy[j]*=x[j];
				}
			}
			for (i=0;i<poly_n+1;i++)
				for (j=0;j<poly_n+1;j++)
					ata[i*(poly_n+1)+j]=sumxx[i+j];
			gauss_solve(poly_n+1,ata,factor,sumxy);
			//计算拟合后的数据并计算误差
			fitedYs.reserve(length);
			calcError(&x[0],&y[0],length,this->ssr,this->sse,this->rmse,isSaveFitYs);

		}
		///
		/// \brief 获取系数
		/// \param 存放系数的数组
		///
		void getFactor(std::vector<double>& factor){factor = this->factor;}
		///
		/// \brief 获取拟合方程对应的y值,前提是拟合时设置isSaveFitYs为true
		///
		void getFitedYs(std::vector<double>& fitedYs){fitedYs = this->fitedYs;}

		///
		/// \brief 根据x获取拟合方程的y值
		/// \return 返回x对应的y值
		///
		template<typename T>
		double getY(const T x) const
		{
			double ans(0);
			for (size_t i=0;i<factor.size();++i)
			{
				ans += factor[i]*pow((double)x,(int)i);
			}
			return ans;
		}
		///
		/// \brief 获取斜率
		/// \return 斜率值
		///
		double getSlope(){return factor[1];}
		///
		/// \brief 获取截距
		/// \return 截距值
		///
		double getIntercept(){return factor[0];}
		///
		/// \brief 剩余平方和
		/// \return 剩余平方和
		///
		double getSSE(){return sse;}
		///
		/// \brief 回归平方和
		/// \return 回归平方和
		///
		double getSSR(){return ssr;}
		///
		/// \brief 均方根误差
		/// \return 均方根误差
		///
		double getRMSE(){return rmse;}
		///
		/// \brief 确定系数,系数是0~1之间的数,是数理上判定拟合优度的一个量
		/// \return 确定系数
		///
		double getR_square(){return 1-(sse/(ssr+sse));}
		///
		/// \brief 获取两个vector的安全size
		/// \return 最小的一个长度
		///
		template<typename T>
		size_t getSeriesLength(const std::vector<typename T>& x
			,const std::vector<typename T>& y)
		{
			return (x.size() > y.size() ? y.size() : x.size());
		}
		///
		/// \brief 计算均值
		/// \return 均值
		///
		template <typename T>
		static T Mean(const std::vector<T>& v)
		{
			return Mean(&v[0],v.size());
		}
		template <typename T>
		static T Mean(const T* v,size_t length)
		{
			T total(0);
			for (size_t i=0;i<length;++i)
			{
				total += v[i];
			}
			return (total / length);
		}
		///
		/// \brief 获取拟合方程系数的个数
		/// \return 拟合方程系数的个数
		///
		size_t getFactorSize(){return factor.size();}
		///
		/// \brief 根据阶次获取拟合方程的系数,
		/// 如getFactor(2),就是获取y=a0+a1*x+a2*x^2+……+apoly_n*x^poly_n中a2的值
		/// \return 拟合方程的系数
		///
		double getFactor(size_t i){return factor.at(i);}
	private:
		template<typename T>
		void calcError(const T* x
			,const T* y
			,size_t length
			,double& r_ssr
			,double& r_sse
			,double& r_rmse
			,bool isSaveFitYs=true
			)
		{
			T mean_y = Mean<T>(y,length);
			T yi(0);
			fitedYs.reserve(length);
			for (int i=0; i<length; ++i)
			{
				yi = getY(x[i]);
				r_ssr += ((yi-mean_y)*(yi-mean_y));//计算回归平方和
				r_sse += ((yi-y[i])*(yi-y[i]));//残差平方和
				if (isSaveFitYs)
				{
					fitedYs.push_back(double(yi));
				}
			}
			r_rmse = sqrt(r_sse/(double(length)));
		}
		template<typename T>
		void gauss_solve(int n
			,std::vector<typename T>& A
			,std::vector<typename T>& x
			,std::vector<typename T>& b)
		{
			gauss_solve(n,&A[0],&x[0],&b[0]);
		}
		template<typename T>
		void gauss_solve(int n
			,T* A
			,T* x
			,T* b)
		{
			int i,j,k,r;
			double max;
			for (k=0;k<n-1;k++)
			{
				max=fabs(A[k*n+k]); /*find maxmum*/
				r=k;
				for (i=k+1;i<n-1;i++){
					if (max<fabs(A[i*n+i]))
					{
						max=fabs(A[i*n+i]);
						r=i;
					}
				}
				if (r!=k){
					for (i=0;i<n;i++)         /*change array:A[k]&A[r] */
					{
						max=A[k*n+i];
						A[k*n+i]=A[r*n+i];
						A[r*n+i]=max;
					}
				}
				max=b[k];                    /*change array:b[k]&b[r]     */
				b[k]=b[r];
				b[r]=max;
				for (i=k+1;i<n;i++)
				{
					for (j=k+1;j<n;j++)
						A[i*n+j]-=A[i*n+k]*A[k*n+j]/A[k*n+k];
					b[i]-=A[i*n+k]*b[k]/A[k*n+k];
				}
			}

			for (i=n-1;i>=0;x[i]/=A[i*n+i],i--)
				for (j=i+1,x[i]=b[i];j<n;j++)
					x[i]-=A[i*n+j]*x[j];
		}
	};
}


#endif


为了防止重命名,把其放置于czy的命名空间中,此类主要两个函数:

1.求解线性拟合:

///
/// \brief 直线拟合-一元回归,拟合的结果可以使用getFactor获取,或者使用getSlope获取斜率,getIntercept获取截距
/// \param x 观察值的x
/// \param y 观察值的y
/// \param length x,y数组的长度
/// \param isSaveFitYs 拟合后的数据是否保存,默认否
///
template<typename T>
bool linearFit(const std::vector<typename T>& x, const std::vector<typename T>& y,bool isSaveFitYs=false);
template<typename T>
bool linearFit(const T* x, const T* y,size_t length,bool isSaveFitYs=false);


2.多项式拟合:

///
/// \brief 多项式拟合,拟合y=a0+a1*x+a2*x^2+……+apoly_n*x^poly_n
/// \param x 观察值的x
/// \param y 观察值的y
/// \param length x,y数组的长度
/// \param poly_n 期望拟合的阶数,若poly_n=2,则y=a0+a1*x+a2*x^2
/// \param isSaveFitYs 拟合后的数据是否保存,默认是
///
template<typename T>
void polyfit(const std::vector<typename T>& x,const std::vector<typename T>& y,int poly_n,bool isSaveFitYs=true);
template<typename T>
void polyfit(const T* x,const T* y,size_t length,int poly_n,bool isSaveFitYs=true);


这两个函数都用模板函数形式写,主要是为了能使用于float和double两种数据类型


2.fit类的MFC示范程序

下面看看如何使用这个类,以MFC示范,使用了开源的绘图控件Hight-Speed Charting,使用方法见 http://blog.csdn.net/czyt1988/article/details/8740500

新建对话框文件,

对话框资源文件如图所示:


加入下面的这些变量:

std::vector<double> m_x,m_y,m_yploy;
	const size_t m_size;
	CChartLineSerie *m_pLineSerie1;
	CChartLineSerie *m_pLineSerie2;

由于m_size是常量,因此需要在构造函数进行初始化,如:

ClineFitDlg::ClineFitDlg(CWnd* pParent /*=NULL*/)
	: CDialogEx(ClineFitDlg::IDD, pParent)
	,m_size(512)
	,m_pLineSerie1(NULL)


初始化两条曲线:

CChartAxis *pAxis = NULL;
pAxis = m_chartCtrl.CreateStandardAxis(CChartCtrl::BottomAxis);
pAxis->SetAutomatic(true);
pAxis = m_chartCtrl.CreateStandardAxis(CChartCtrl::LeftAxis);
pAxis->SetAutomatic(true);
m_x.resize(m_size);
m_y.resize(m_size);
m_yploy.resize(m_size);
for(size_t i =0;i<m_size;++i)
{
	m_x[i] = i;
	m_y[i] = i+randf(-25,28);
	m_yploy[i] = 0.005*pow(double(i),2)+0.0012*i+4+randf(-25,25);
}
m_chartCtrl.RemoveAllSeries();//先清空
m_pLineSerie1 = m_chartCtrl.CreateLineSerie();
m_pLineSerie1->SetSeriesOrdering(poNoOrdering);//设置为无序
m_pLineSerie1->AddPoints(&m_x[0], &m_y[0], m_size);
m_pLineSerie1->SetName(_T("线性数据"));
m_pLineSerie2 = m_chartCtrl.CreateLineSerie();
m_pLineSerie2->SetSeriesOrdering(poNoOrdering);//设置为无序
m_pLineSerie2->AddPoints(&m_x[0], &m_yploy[0], m_size);
m_pLineSerie2->SetName(_T("多项式数据"));

rangf是随机数生成函数,实现如下:

double ClineFitDlg::randf(double min,double max)
{
	int minInteger = (int)(min*10000);
	int maxInteger = (int)(max*10000);
	int randInteger = rand()*rand();
	int diffInteger = maxInteger - minInteger;
	int resultInteger = randInteger % diffInteger + minInteger;
	return resultInteger/10000.0;
}

运行程序,如图所示


线性拟合的使用如下:

void ClineFitDlg::OnBnClickedButton1()
{
	CString str,strTemp;
	czy::Fit fit;
	fit.linearFit(m_x,m_y);
	str.Format(_T("方程:y=%gx+%g\r\n误差:ssr:%g,sse=%g,rmse:%g,确定系数:%g"),fit.getSlope(),fit.getIntercept()
		,fit.getSSR(),fit.getSSE(),fit.getRMSE(),fit.getR_square());
	GetDlgItemText(IDC_EDIT,strTemp);
	SetDlgItemText(IDC_EDIT,strTemp+_T("\r\n------------------------\r\n")+str);
	//在图上绘制拟合的曲线
	CChartLineSerie* pfitLineSerie1 = m_chartCtrl.CreateLineSerie();
	std::vector<double> x(2,0),y(2,0);
	x[0] = 0;x[1] = m_size-1;
	y[0] = fit.getY(x[0]);y[1] = fit.getY(x[1]);
	pfitLineSerie1->SetSeriesOrdering(poNoOrdering);//设置为无序
	pfitLineSerie1->AddPoints(&x[0], &y[0], 2);
	pfitLineSerie1->SetName(_T("拟合方程"));//SetName的作用将在后面讲到
	pfitLineSerie1->SetWidth(2);
}

需要如下步骤:

  • 声明Fit类,用于头文件在czy命名空间中,因此需要显示声明命名空间名称czy::Fit fit;
  • 把观察数据输入进行拟合,由于是线性拟合,可以使用LinearFit函数,此函数把观察量的x值和y值传入即可进行拟合
  • 拟合完后,拟合的相关结果保存在czy::Fit里面,可以通过相关方法调用,方法在头文件中都有详细说明

运行结果如图所示:



多项式拟合的使用如下:

void ClineFitDlg::OnBnClickedButton2()
{
	CString str;
	GetDlgItemText(IDC_EDIT1,str);
	if (str.IsEmpty())
	{
		MessageBox(_T("请输入阶次"),_T("警告"));
		return;
	}
	int n = _ttoi(str);
	if (n<0)
	{
		MessageBox(_T("请输入大于1的阶数"),_T("警告"));
		return;
	}
	czy::Fit fit;
	fit.polyfit(m_x,m_yploy,n,true);
	CString strFun(_T("y=")),strTemp(_T(""));
	for (int i=0;i<fit.getFactorSize();++i)
	{
		if (0 == i)
		{
			strTemp.Format(_T("%g"),fit.getFactor(i));
		}
		else
		{
			double fac = fit.getFactor(i);
			if (fac<0)
			{
				strTemp.Format(_T("%gx^%d"),fac,i);
			}
			else
			{
				strTemp.Format(_T("+%gx^%d"),fac,i);
			}
		}
		strFun += strTemp;
	}
	str.Format(_T("方程:%s\r\n误差:ssr:%g,sse=%g,rmse:%g,确定系数:%g"),strFun
		,fit.getSSR(),fit.getSSE(),fit.getRMSE(),fit.getR_square());
	GetDlgItemText(IDC_EDIT,strTemp);
	SetDlgItemText(IDC_EDIT,strTemp+_T("\r\n------------------------\r\n")+str);
	//绘制拟合后的多项式
	std::vector<double> yploy;
	fit.getFitedYs(yploy);
	CChartLineSerie* pfitLineSerie1 = m_chartCtrl.CreateLineSerie();
	pfitLineSerie1->SetSeriesOrdering(poNoOrdering);//设置为无序
	pfitLineSerie1->AddPoints(&m_x[0], &yploy[0], yploy.size());
	pfitLineSerie1->SetName(_T("多项式拟合方程"));//SetName的作用将在后面讲到
	pfitLineSerie1->SetWidth(2);
}

步骤如下:

  • 和线性拟合一样,声明Fit变量
  • 输入观察值,同时输入需要拟合的阶次,这里输入2阶,就是2项式拟合,最后的布尔变量是标定是否需要把拟合的结果点保存起来,保存点会根据观察的x值计算拟合的y值,保存结果点会花费更多的内存,如果拟合后需要绘制,设为true会更方便,如果只需要拟合的方程,可以设置为false
  • 拟合完后,拟合的相关结果保存在czy::Fit里面,可以通过相关方法调用,方法在头文件中都有详细说明
代码:
for (int i=0;i<fit.getFactorSize();++i)
{
	if (0 == i)
	{
		strTemp.Format(_T("%g"),fit.getFactor(i));
	}
	else
	{
		double fac = fit.getFactor(i);
		if (fac<0)
		{
			strTemp.Format(_T("%gx^%d"),fac,i);
		}
		else
		{
			strTemp.Format(_T("+%gx^%d"),fac,i);
		}
	}
	strFun += strTemp;
}

是用于生成方程的,由于系数小于时,打印时会把负号“-”显示,而正数时却不会显示正号,因此需要进行判断,如果小于0就不用添加“+”号,如果大于0就添加“+”号

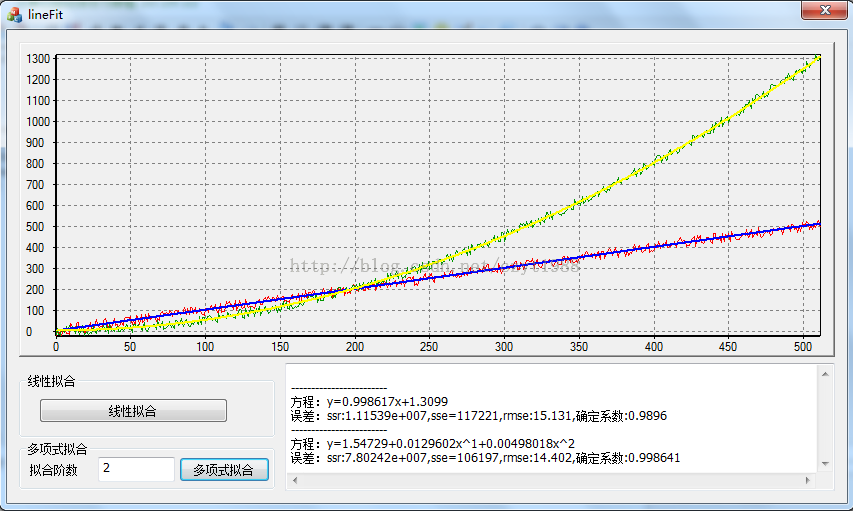

结果如下:



源代码下载:

© 著作权归作者所有

共有 人打赏支持
尘中远
粉丝 1
博文 26
码字总数 47436
作品 0
朝阳
程序员
私信 提问
Machine Learning 之Logistic回归算法中最小二乘法的Matlab曲线拟合

Machine Learning 之Logistic回归算法中最小二乘法的Matlab曲线拟合 逻辑回归是机器学习(Machine Learning)中常见的机器学习算法,在处理逻辑回归(Logistic Regression)离散数据点集时,...

zhangphil
2017/12/15
0
0
Python机器学习笔记——监督学习

使用fit() 函数,对训练数据构成的特征X 和标签 y进行训练,调用 predict() 函数,对未知分类样本分类。 K-近邻算法(KNN) 计算待分类数据点与已有数据集中所有数据点的距离。取距离最小的前...

BeerBread134
2017/08/08
0
0
7种回归模型

【编者按】回归分析是建模和分析数据的重要工具。本文解释了回归分析的内涵及其优势,重点总结了应该掌握的线性回归、逻辑回归、多项式回归、逐步回归、岭回归、套索回归、ElasticNet回归等七...

NORTHhan
2017/03/09
0
0
SP++3.0已发布,欢迎大家使用(同心协力,共创开源)

SP++ (Signal Processing in C++) 是一个关于信号处理与数值计算的开源C++程序库,该库提供了信号处理与数值计算中常用算法的C++实现。SP++中所有算法都以C++类模板方法实现,以头文件形式组...

张明
2011/02/12
0
55
Machine Learning 2 - 非线性回归算法分析

2017-08-02@erixhao 技术极客TechBooster AI 机器学习第二篇 - 非线形回归分析。我们上文深入本质了解了机器学习基础线性回归算法后,本文继续研究非线性回归。 非线性回归在机器学习中并非热...

erixhao
2017/08/07
0
0

没有更多内容

加载失败,请刷新页面

加载更多

JavaScript实现在线Markdown编辑器、转换HTML工具-toolfk程序员工具网

本文要推荐的[ToolFk]是一款程序员经常使用的线上免费测试工具箱,ToolFk 特色是专注于程序员日常的开发工具,不用安装任何软件,只要把内容贴上按一个执行按钮,就能获取到想要的内容结果。T...

toolfk
19分钟前
0
0
Source Tree 在git 密码更新后,无法拉取代码的解决办法

背景: git 密码总是需要修改。在修改代码后,拉去代码, source tree 总提示access denied. 解决方法:重新修改git 仓库对应的密码。 for mac:应用程序 -》 钥匙串 -》 搜索 source tre...

Carlyle_Lee
23分钟前
0
0
OSChina 周日乱弹 —— 懒床是对冬天最起码的尊重

Osc乱弹歌单(2018)请戳(这里) 【今日歌曲】 @瘟神灬念 :分享daniwellP/桃音モモ的单曲《Nyan Cat》 《Nyan Cat》- daniwellP/桃音モモ 手机党少年们想听歌,请使劲儿戳(这里) @巴拉迪...

小小编辑
今天
67
2
码云项目100,水一发

简单回顾一下: 早期构想最多的,是希望能将PHP一些类和编码分区做得更细,所以很多尝试。但不得不说,PHP的功能过于单一,是的,也许写C/C++扩展,可以解决问题,那我为什么不用C#或者Golan...

曾建凯
今天
4
0
Spring应用学习——AOP

1. AOP 1. AOP:即面向切面编程,采用横向抽取机制,取代了传统的继承体系的重复代码问题,如下图所示,性能监控、日志记录等代码围绕业务逻辑代码,而这部分代码是一个高度重复的代码,也就...

江左煤郎
今天
4
0

没有更多内容

加载失败,请刷新页面

加载更多

返回顶部
顶部
